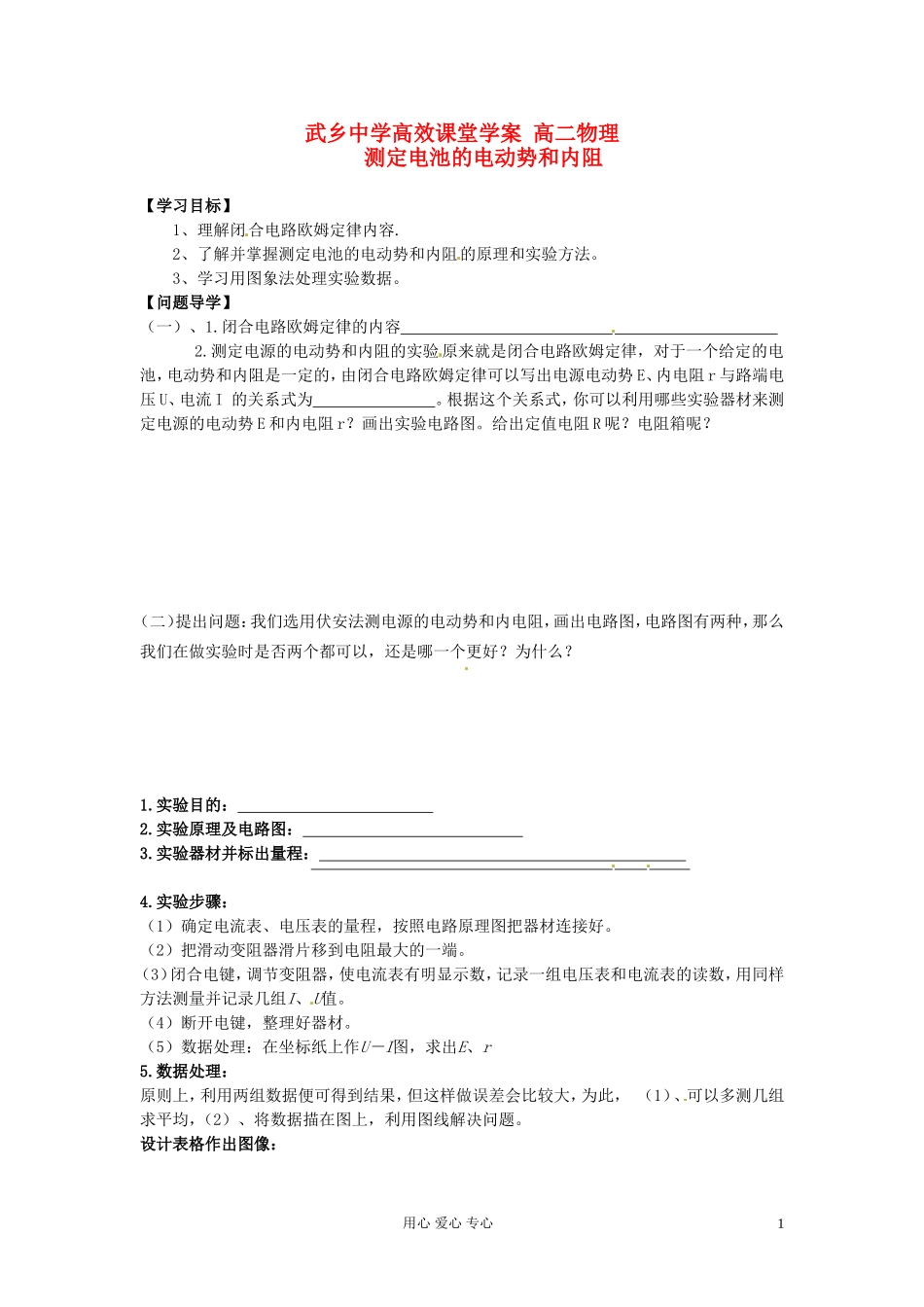

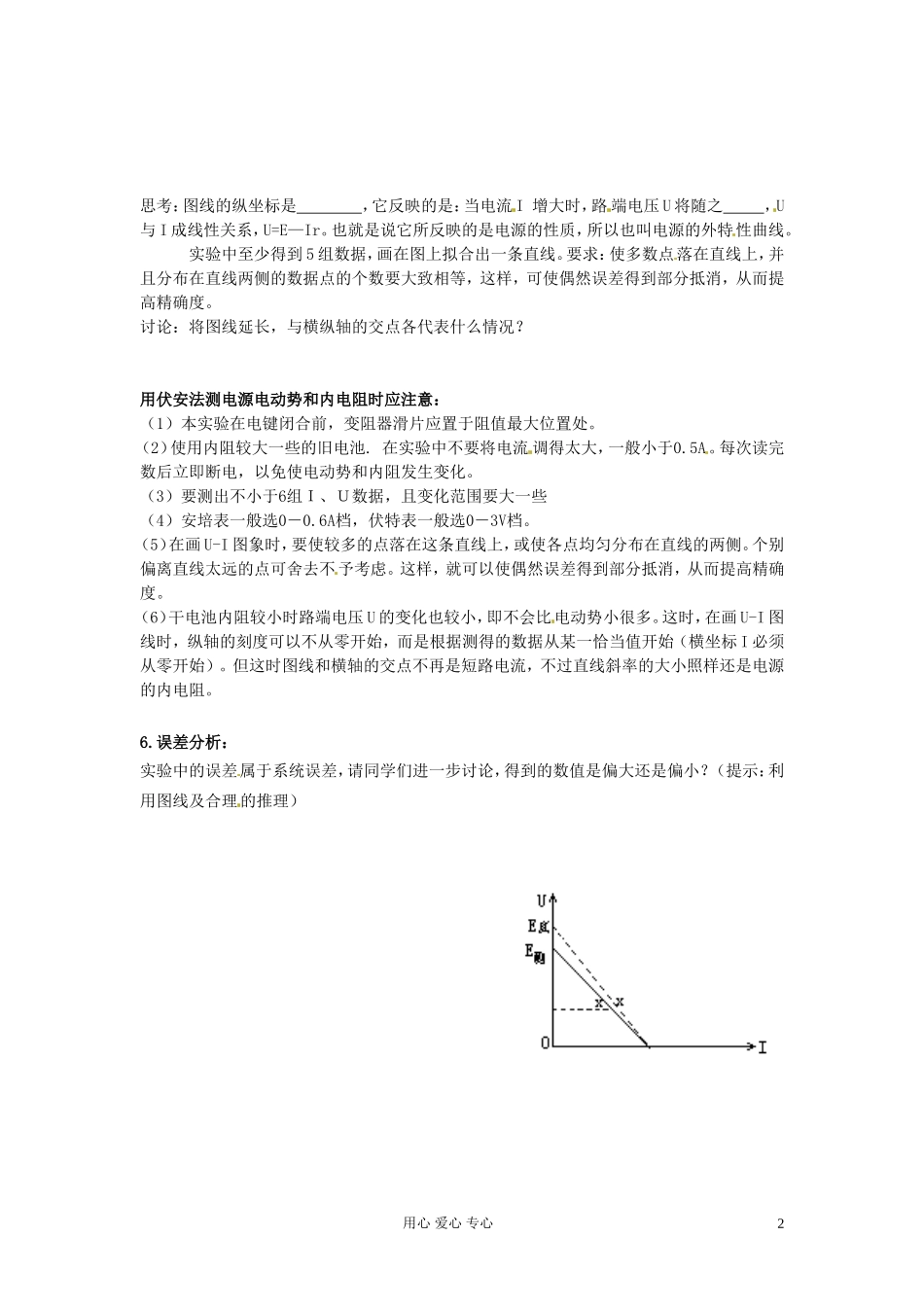

武乡中学高效课堂学案高二物理测定电池的电动势和内阻【学习目标】1、理解闭合电路欧姆定律内容.2、了解并掌握测定电池的电动势和内阻的原理和实验方法。3、学习用图象法处理实验数据。【问题导学】（一）、1.闭合电路欧姆定律的内容2.测定电源的电动势和内阻的实验原来就是闭合电路欧姆定律，对于一个给定的电池，电动势和内阻是一定的，由闭合电路欧姆定律可以写出电源电动势E、内电阻r与路端电压U、电流I的关系式为。根据这个关系式，你可以利用哪些实验器材来测定电源的电动势E和内电阻r？画出实验电路图。给出定值电阻R呢？电阻箱呢？（二）提出问题：我们选用伏安法测电源的电动势和内电阻，画出电路图，电路图有两种，那么我们在做实验时是否两个都可以，还是哪一个更好？为什么？1.实验目的：2.实验原理及电路图：3.实验器材并标出量程：4.实验步骤：（1）确定电流表、电压表的量程，按照电路原理图把器材连接好。（2）把滑动变阻器滑片移到电阻最大的一端。（3）闭合电键，调节变阻器，使电流表有明显示数，记录一组电压表和电流表的读数，用同样方法测量并记录几组I、U值。（4）断开电键，整理好器材。（5）数据处理：在坐标纸上作U－I图，求出E、r5.数据处理：原则上，利用两组数据便可得到结果，但这样做误差会比较大，为此，（1）、可以多测几组求平均，（2）、将数据描在图上，利用图线解决问题。设计表格作出图像：用心爱心专心1思考：图线的纵坐标是，它反映的是：当电流I增大时，路端电压U将随之，U与I成线性关系，U=E—Ir。也就是说它所反映的是电源的性质，所以也叫电源的外特性曲线。实验中至少得到5组数据，画在图上拟合出一条直线。要求：使多数点落在直线上，并且分布在直线两侧的数据点的个数要大致相等，这样，可使偶然误差得到部分抵消，从而提高精确度。讨论：将图线延长，与横纵轴的交点各代表什么情况？用伏安法测电源电动势和内电阻时应注意：（1）本实验在电键闭合前，变阻器滑片应置于阻值最大位置处。（2）使用内阻较大一些的旧电池.在实验中不要将电流调得太大，一般小于0.5A。每次读完数后立即断电，以免使电动势和内阻发生变化。（3）要测出不小于6组Ｉ、Ｕ数据，且变化范围要大一些（4）安培表一般选0－0.6A档，伏特表一般选0－3V档。（5）在画U-I图象时，要使较多的点落在这条直线上，或使各点均匀分布在直线的两侧。个别偏离直线太远的点可舍去不予考虑。这样，就可以使偶然误差得到部分抵消，从而提高精确度。（6）干电池内阻较小时路端电压U的变化也较小，即不会比电动势小很多。这时，在画U-I图线时，纵轴的刻度可以不从零开始，而是根据测得的数据从某一恰当值开始（横坐标I必须从零开始）。但这时图线和横轴的交点不再是短路电流，不过直线斜率的大小照样还是电源的内电阻。6.误差分析：实验中的误差属于系统误差，请同学们进一步讨论，得到的数值是偏大还是偏小？（提示：利用图线及合理的推理）用心爱心专心2
