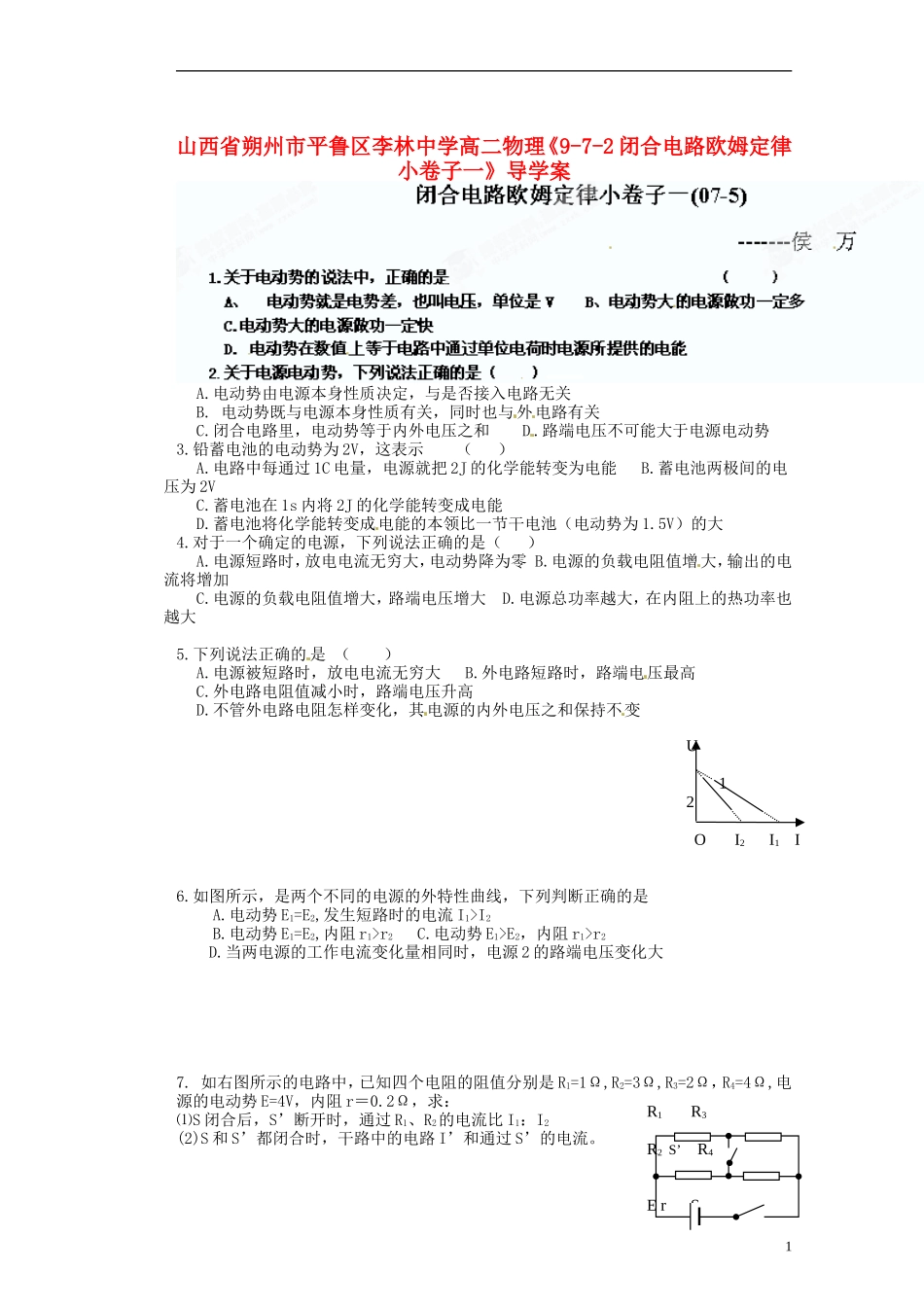

U12OI2I1I山西省朔州市平鲁区李林中学高二物理《9-7-2闭合电路欧姆定律小卷子一》导学案A.电动势由电源本身性质决定，与是否接入电路无关B.电动势既与电源本身性质有关，同时也与外电路有关C.闭合电路里，电动势等于内外电压之和D.路端电压不可能大于电源电动势3.铅蓄电池的电动势为2V，这表示（）A.电路中每通过1C电量，电源就把2J的化学能转变为电能B.蓄电池两极间的电压为2VC.蓄电池在1s内将2J的化学能转变成电能D.蓄电池将化学能转变成电能的本领比一节干电池（电动势为1.5V）的大4.对于一个确定的电源，下列说法正确的是（）A.电源短路时，放电电流无穷大，电动势降为零B.电源的负载电阻值增大，输出的电流将增加C.电源的负载电阻值增大，路端电压增大D.电源总功率越大，在内阻上的热功率也越大5.下列说法正确的是（）A.电源被短路时，放电电流无穷大B.外电路短路时，路端电压最高C.外电路电阻值减小时，路端电压升高D.不管外电路电阻怎样变化，其电源的内外电压之和保持不变6.如图所示，是两个不同的电源的外特性曲线，下列判断正确的是A.电动势E1=E2,发生短路时的电流I1>I2B.电动势E1=E2,内阻r1>r2C.电动势E1>E2，内阻r1>r2D.当两电源的工作电流变化量相同时，电源2的路端电压变化大7.如右图所示的电路中，已知四个电阻的阻值分别是R1=1Ω,R2=3Ω,R3=2Ω，R4=4Ω,电源的电动势E=4V，内阻r＝0.2Ω，求：⑴S闭合后，S’断开时，通过R1、R2的电流比I1：I2(2)S和S’都闭合时，干路中的电路I’和通过S’的电流。1R1R3R2S’R4ErS2
