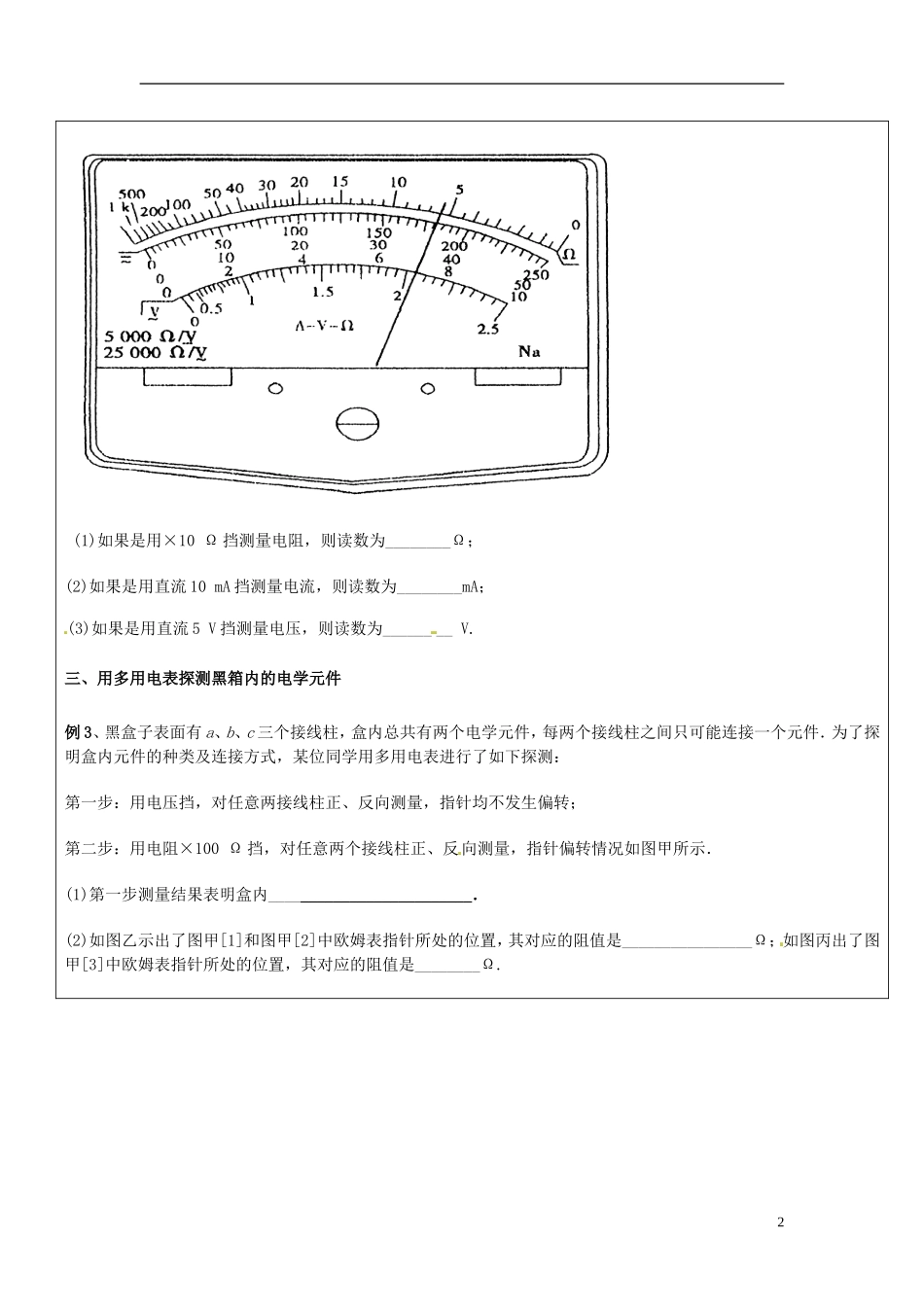

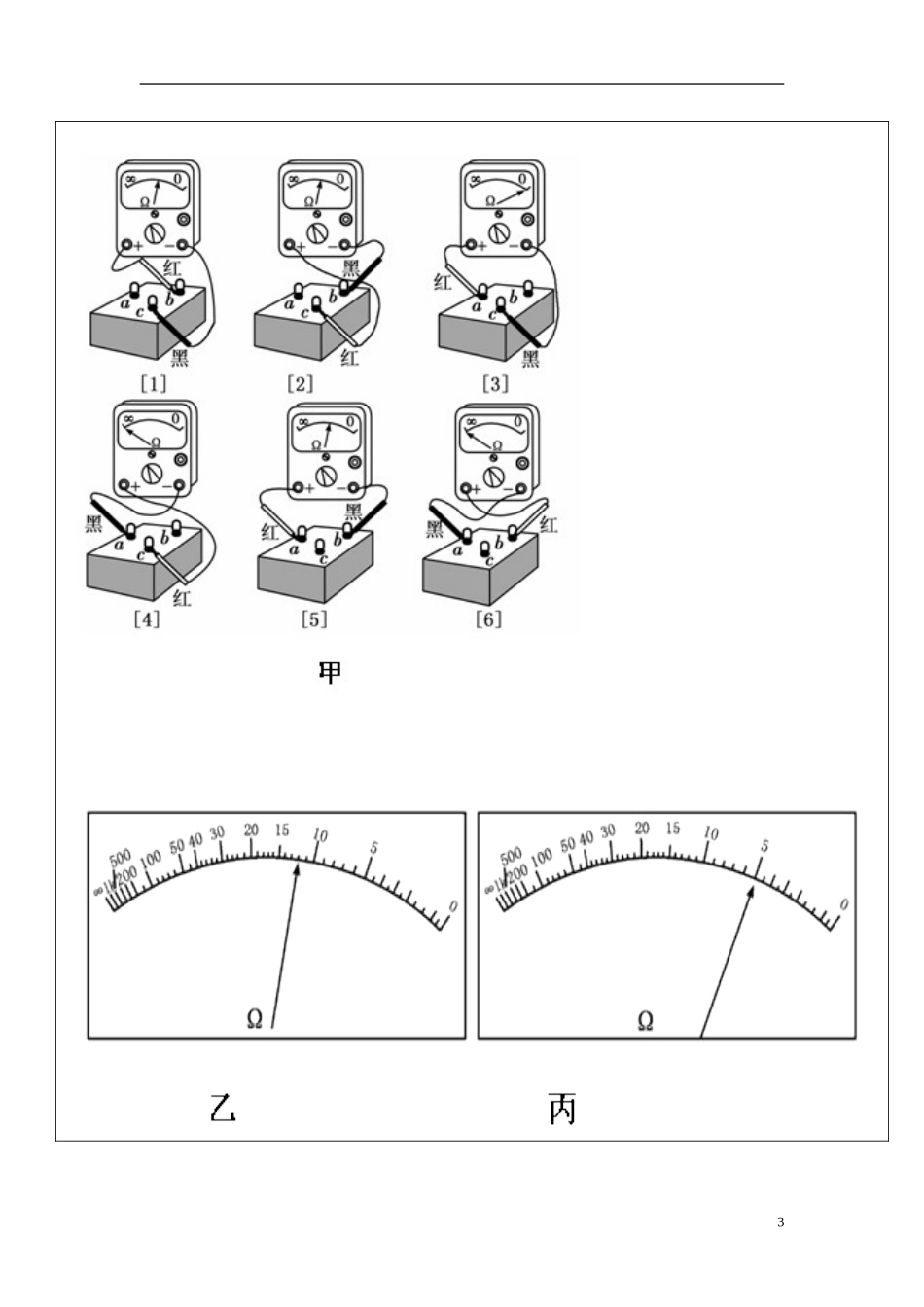

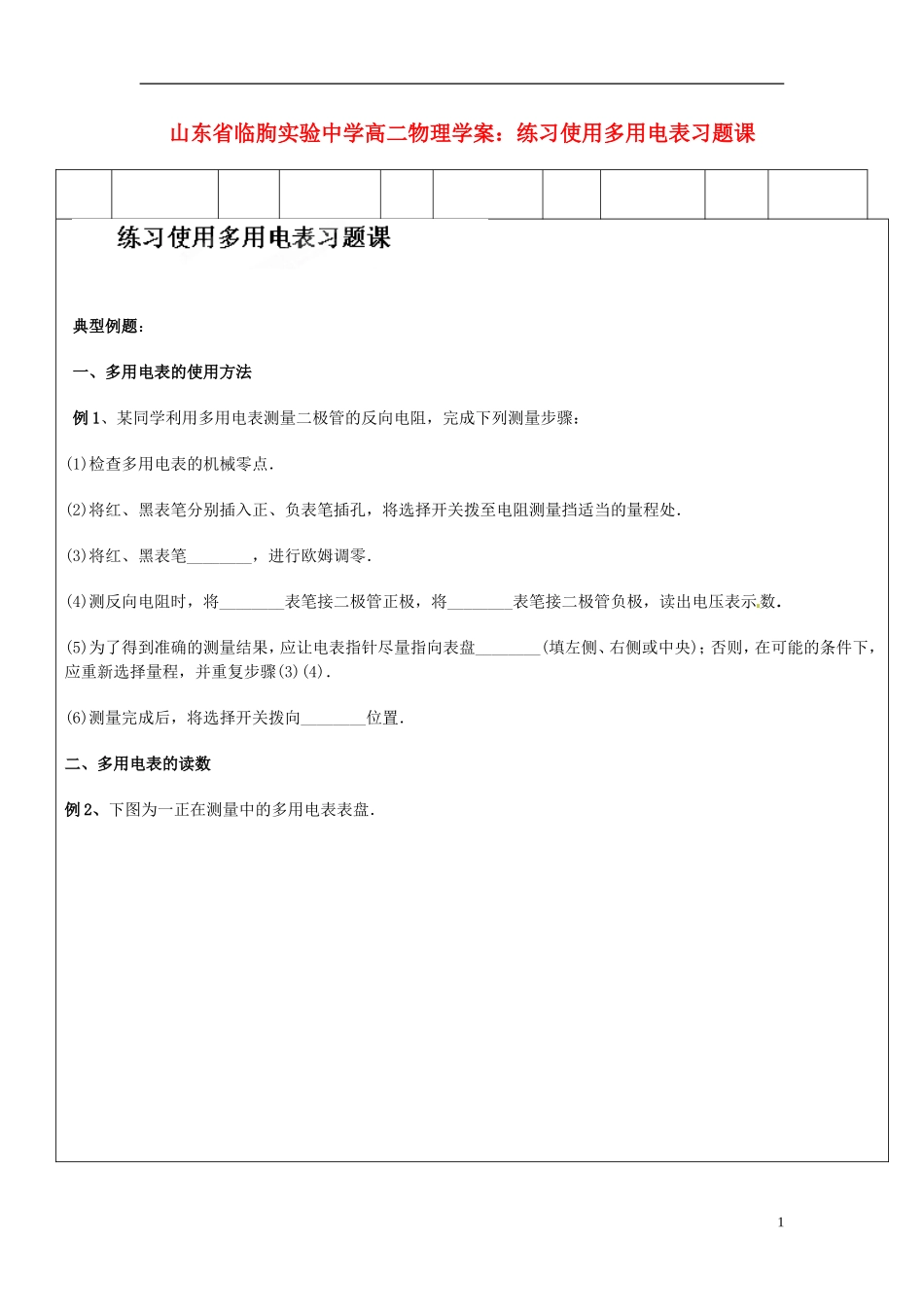

山东省临朐实验中学高二物理学案：练习使用多用电表习题课典型例题：一、多用电表的使用方法例1、某同学利用多用电表测量二极管的反向电阻，完成下列测量步骤：(1)检查多用电表的机械零点．(2)将红、黑表笔分别插入正、负表笔插孔，将选择开关拨至电阻测量挡适当的量程处．(3)将红、黑表笔________，进行欧姆调零．(4)测反向电阻时，将________表笔接二极管正极，将________表笔接二极管负极，读出电压表示数．(5)为了得到准确的测量结果，应让电表指针尽量指向表盘________(填左侧、右侧或中央)；否则，在可能的条件下，应重新选择量程，并重复步骤(3)(4)．(6)测量完成后，将选择开关拨向________位置．二、多用电表的读数例2、下图为一正在测量中的多用电表表盘．1(1)如果是用×10Ω挡测量电阻，则读数为________Ω；(2)如果是用直流10mA挡测量电流，则读数为________mA；(3)如果是用直流5V挡测量电压，则读数为________V.三、用多用电表探测黑箱内的电学元件例3、黑盒子表面有a、b、c三个接线柱，盒内总共有两个电学元件，每两个接线柱之间只可能连接一个元件．为了探明盒内元件的种类及连接方式，某位同学用多用电表进行了如下探测：第一步：用电压挡，对任意两接线柱正、反向测量，指针均不发生偏转；第二步：用电阻×100Ω挡，对任意两个接线柱正、反向测量，指针偏转情况如图甲所示．(1)第一步测量结果表明盒内_________________________．(2)如图乙示出了图甲[1]和图甲[2]中欧姆表指针所处的位置，其对应的阻值是________________Ω；如图丙出了图甲[3]中欧姆表指针所处的位置，其对应的阻值是________Ω.23(3)请在丁图的接线柱间，用电路图符号画出盒内的元件及连接情况．(4)一个小灯泡与3V电池组的连接情况如戊图所示．如果把戊图中e、f两端用导线直接相连，小灯泡可正常发光．欲将e、f两端分别与黑盒子上的两个接线柱相连，使小灯泡仍可发光．那么，e端应该连接到______________接线柱，f端应连接到__________接线柱．随堂检测：A组1.关于多用电表面板上的刻度线,下列说法中正确的是（）A.直流电流刻度线和直流电压刻度线都是均匀的,可以共用一刻度线B.电阻刻度线是不均匀的C.交流电压刻度线是均匀的D.电阻刻度线上的零刻线与直流电流刻度线上的最大刻度相对应2.（2009·丰台质检）把一只电阻和晶体二极管串联后放在密封的盒内,三个端点分别与露在盒外的A、B、C三个接线柱相连,用多用电表欧姆挡测量的结果如下表所示,由此可知盒内元件的连接方式是（）A.A、C间接电阻B.A、B间是二极管C.B、C间是二极管,C为正极,B为负极D.B、C间是二极管,B为正极,C为负极3、在如图6所示电路的三根导线中，有一根是断的，电源、电阻R1、R2及另外两根导线都是好的。为了查出断导线，某学生想先将多用表的红表笔连接在电源的正极a,再将黑表笔分别连接在电阻器R1的b端和R2的c端，并观察多用表指针的示数，在下列选挡中，符合操作规程的是（）A.直流10V挡B.直流0.5A挡C.直流2.5V挡D.欧姆挡4B组4、如图实所示,盒内可能有干电池、电阻、晶体二极管、电容器等元件,盒外有A、B、C三个接线柱,用多用电表测量结果如下:（1）用直流电压挡测量,A、B、C三点间均无电压.（2）用欧姆挡测量,A、C间正、反接电阻阻值相等.（3）用欧姆挡测量,黑表笔接A点,红表笔接B点,电阻很小;反接电阻很大.（4）用欧姆挡测量,黑表笔接C点,红表笔接B点,指针先摆向“0Ω”,再返回指向一确定值,所得阻值比（2）中测得的略大,反接现象相似,但电阻很大.试在图中画出盒内电路结构.5
