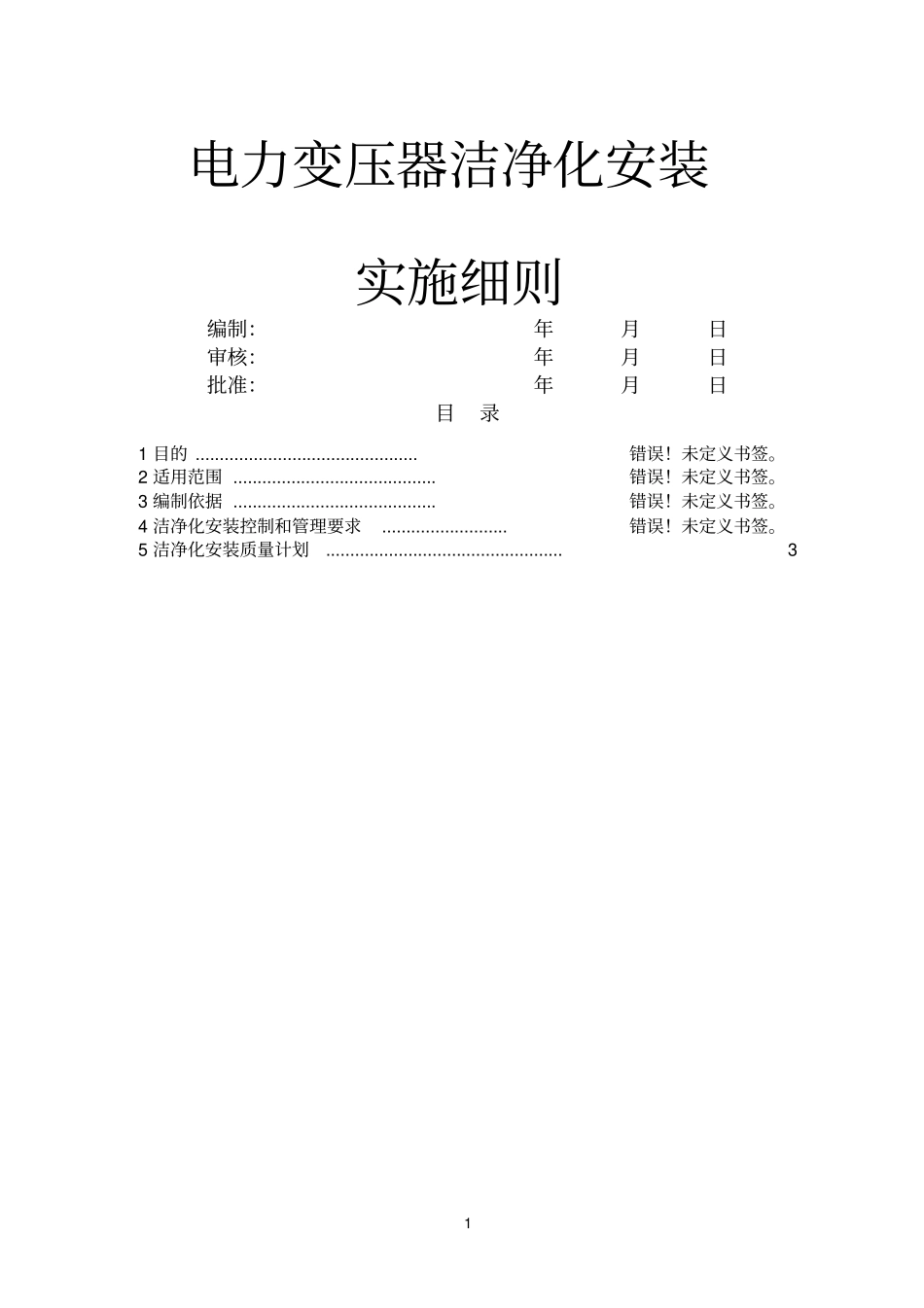

1电力变压器洁净化安装实施细则编制：年月日审核：年月日批准：年月日目录1目的..............................................错误！未定义书签。2适用范围..........................................错误！未定义书签。3编制依据..........................................错误！未定义书签。4洁净化安装控制和管理要求..........................错误！未定义书签。5洁净化安装质量计划.................................................31电力变压器洁净化安装1目的通过采用洁净化安装工艺，对电力变压器安装全过程及成品保护等环节的控制，确保设备有良好的绝缘状态和工作环境，特制定本要求。2适用范围本要求适用于火力发电厂电压等级为500kV及以下的电力变压器的安装作业。3编制依据3.1《工程建设标准强制性条文》电力工程部分建标（2011）；3.2《电力建设安全工作规程》（火力发电厂部分）DL5009.1-2002；3.3《电气装置安装工程高压电器施工及验收规范》GB50147-2010；3.4《电气装置安装工程电力变压器、油浸式电抗器、互感器施工及验收规范》GB50148-2010；3.5《电气装置安装工程电气设备交接试验标准》GB50150-2006；3.6《电气装置安装工程质量检验及评定规程》DL/T5161.1～17-2002；3.7《电力基本建设火电设备维护保管规程》DL/T855-2004；3.8中国国电集团公司火电工程土建交付安装基本条件的规定（试行）工[2006]；3.9中国国电集团公司火电工程调整试运质量检验及评定标准（2006年版）国电集工[2006]；3,10中国国电集团公司火电机组达标投产考核办法（2010年版）；3.11中国国电集团公司《火电机组洁净化安装管理规定》；3.12与产品有关的技术规范及安装说明书等。4职责4.1专业职责4.1.1组织成立B标段电力变压器洁净化安装施工管理工作组。4.1.2组织编制电力变压器洁净化施工专项措施，并督促实施。4.2洁净化施工管理工作组4.2.1制定洁净化施工计划。4.2.2定期开展洁净化施工检查、纠编、总结。4.2.3制订《电力变压器洁净化施工细则》并监督、检查实施细则的执行情况。24.2.4制定工作组具体实施方案和保证措施，并组织实施。4.2.5参加业主有关会议。4.2.6将相关技术标准、规范、图纸要求等落实到整个工程建设中。4.2.7深入现场，检查。了解活动进展情况，掌握当天洁净化工作情况。4.2.8分阶段对安装、调试后的质量进行检查，并提出后续整改意见。4.2.9制订责任区域内具体实施方案和保证措施，并组织实施。4.3施工单位专业经理、技术员4.3.1负责将相关技术标准、规范、图纸要求落实到整个工程建设过程中。4.3.2每天深入现场，检查、了解活动进展状况，掌握当天洁净化工作情况。4.3.3负责分段对安装、调试后的质量进行检查，并提出后续整改意见。4.3.4负责制订责任区域内的具体实施方案和保证措施，并组织实施。4.3.5做好洁净化施工记录及收集。4.4施工单位班长4.4.1每天根据洁净化施工要求安排施工任务，并针对工作任务，明确具体的洁净化操作方法和注意事项，作业过程中适时跟踪检查，发现问题及时修正。4.4.2需要见证的作业项目提前通知技术员联系三级质检、监理和业主到现场见证、旁站。5洁净化安装控制和管理要求5.1运输保管阶段5.1.1变压器的运输押运应符合厂家规定。5.1.2充油套管油位正常、无渗漏，瓷件无损伤，散热器、连通管、净油器等密封良好。5.1.3本体、冷却装置、套管等放置在枕木上，放置场地应平整、无积水。5.1.4表计、测温装置、瓦斯继电器、绝缘材料等应入库保管。5.1.5应定期检查充气压力值，其值为0.01～0.03MPa，并作好记录。5.2对建筑工程要求5.2.1基础和构架满足安装要求。5.2.2安装场地应平整、干净，道路通畅。35.3安装调试阶段5.3.1变压器油应为同一厂家、同一批次，到达现场后应取样进行简化分析试验，油质应符合GB50150-2006标准的规定要求。5.3.2变压器油注入前应在现场经脱水、脱气处理，油质达到GB50150-2006标准规定的要求，且油质报告经监理审核认可后方可注入。5.3.3现场油处理设备及管道、油箱应布置合理，内部清洗干净、无铁锈、无异物，确保绝缘油不受污染；油处理系统不渗漏，消防、供电的可靠性措施应到位，现场应设有专用...
