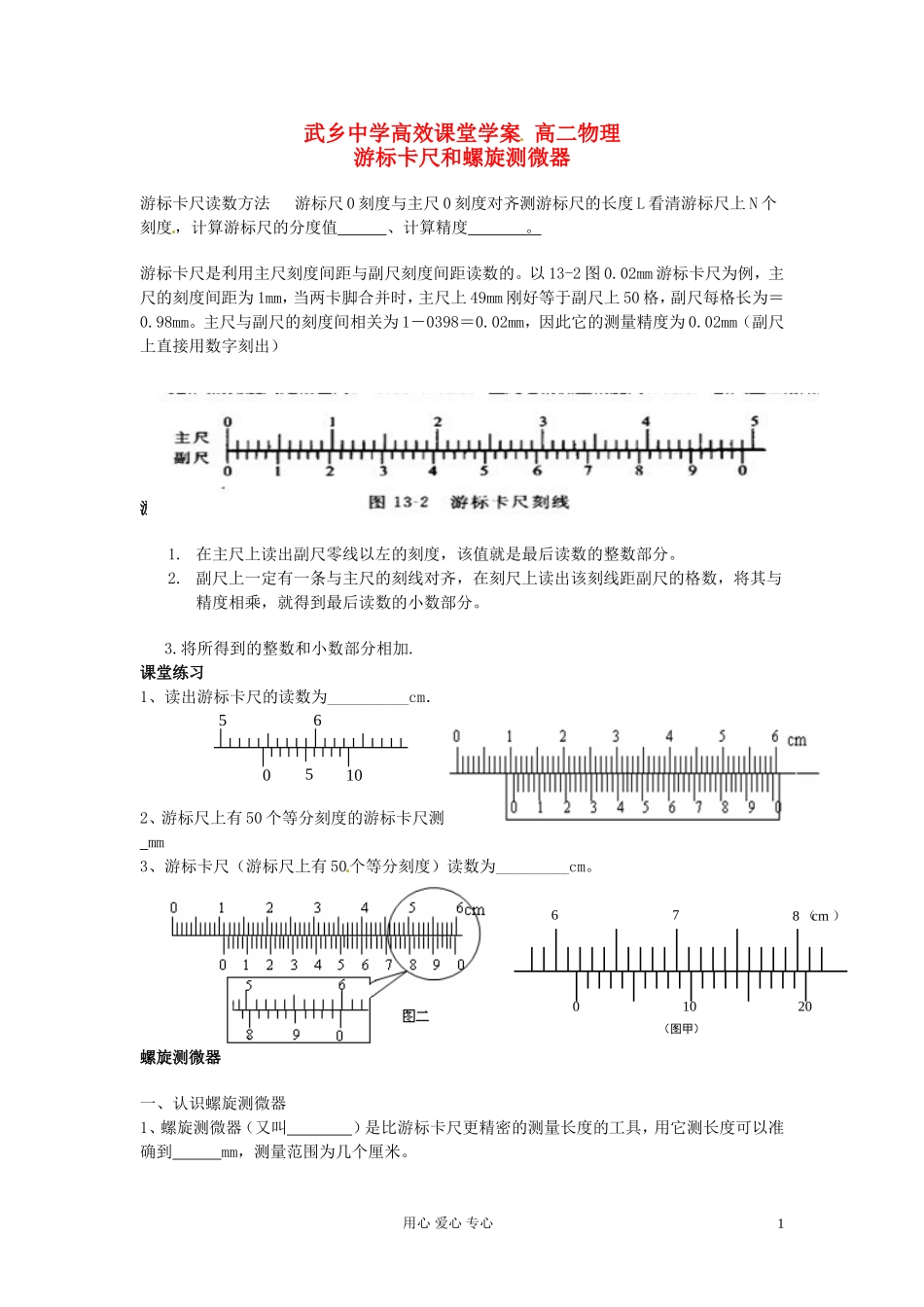

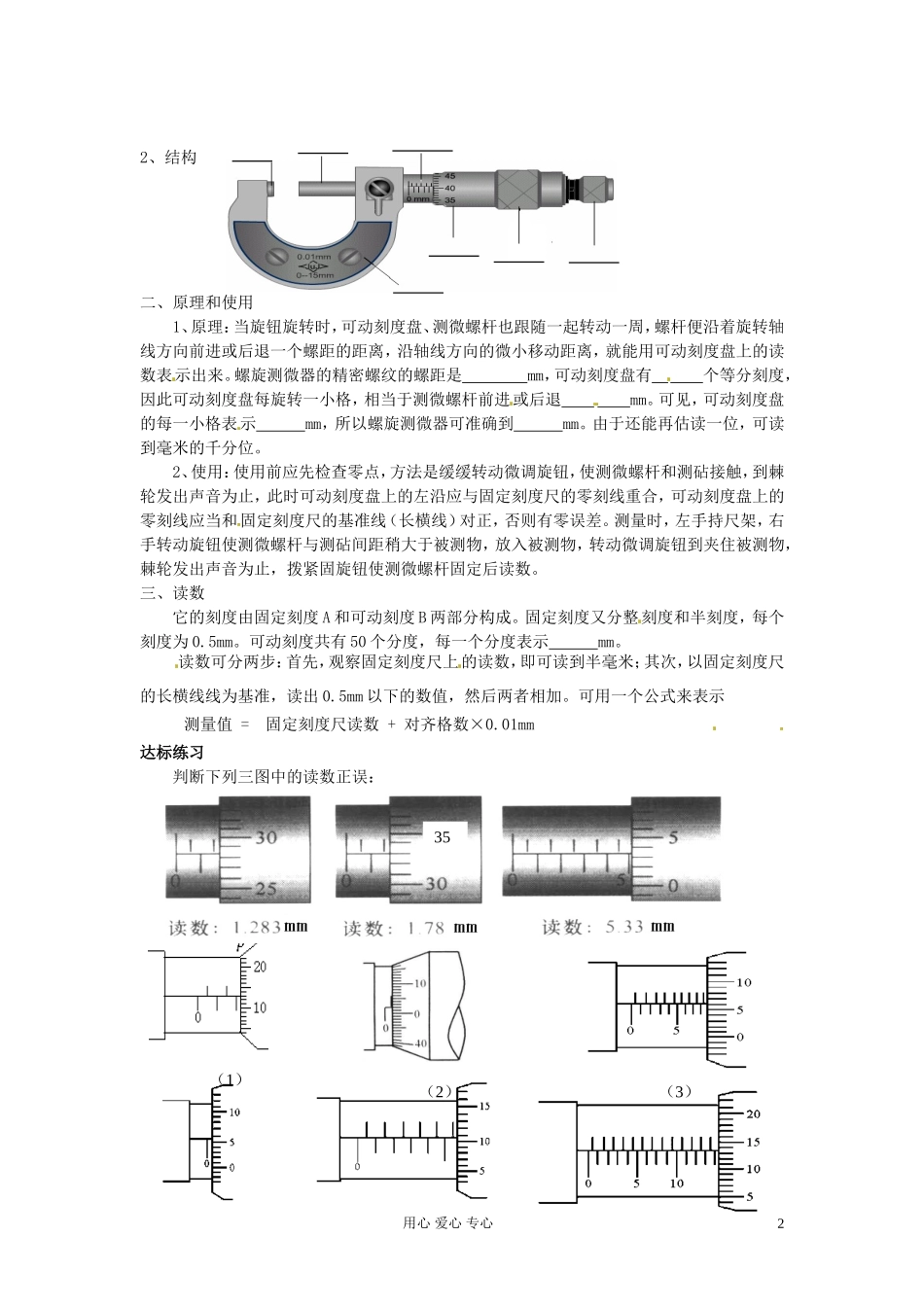

武乡中学高效课堂学案高二物理游标卡尺和螺旋测微器游标卡尺读数方法游标尺0刻度与主尺0刻度对齐测游标尺的长度L看清游标尺上N个刻度，计算游标尺的分度值、计算精度。游标卡尺是利用主尺刻度间距与副尺刻度间距读数的。以13-2图0.02mm游标卡尺为例，主尺的刻度间距为1mm，当两卡脚合并时，主尺上49mm刚好等于副尺上50格，副尺每格长为＝0.98mm。主尺与副尺的刻度间相关为1－0398＝0.02mm，因此它的测量精度为0.02mm（副尺上直接用数字刻出）游标卡尺读数分为三个步骤1.在主尺上读出副尺零线以左的刻度，该值就是最后读数的整数部分。2.副尺上一定有一条与主尺的刻线对齐，在刻尺上读出该刻线距副尺的格数，将其与精度相乘，就得到最后读数的小数部分。3.将所得到的整数和小数部分相加.课堂练习1、读出游标卡尺的读数为__________cm．2、游标尺上有50个等分刻度的游标卡尺测量工件的情况，请读出它们的读数为____mm3、游标卡尺（游标尺上有50个等分刻度）读数为_________cm。螺旋测微器一、认识螺旋测微器1、螺旋测微器（又叫）是比游标卡尺更精密的测量长度的工具，用它测长度可以准确到mm，测量范围为几个厘米。用心爱心专心1051056678（cm）01020（图甲）2、结构二、原理和使用1、原理：当旋钮旋转时，可动刻度盘、测微螺杆也跟随一起转动一周，螺杆便沿着旋转轴线方向前进或后退一个螺距的距离，沿轴线方向的微小移动距离，就能用可动刻度盘上的读数表示出来。螺旋测微器的精密螺纹的螺距是mm，可动刻度盘有个等分刻度，因此可动刻度盘每旋转一小格，相当于测微螺杆前进或后退mm。可见，可动刻度盘的每一小格表示mm，所以螺旋测微器可准确到mm。由于还能再估读一位，可读到毫米的千分位。2、使用：使用前应先检查零点，方法是缓缓转动微调旋钮，使测微螺杆和测砧接触，到棘轮发出声音为止，此时可动刻度盘上的左沿应与固定刻度尺的零刻线重合，可动刻度盘上的零刻线应当和固定刻度尺的基准线（长横线）对正，否则有零误差。测量时，左手持尺架，右手转动旋钮使测微螺杆与测砧间距稍大于被测物，放入被测物，转动微调旋钮到夹住被测物，棘轮发出声音为止，拨紧固旋钮使测微螺杆固定后读数。三、读数它的刻度由固定刻度A和可动刻度B两部分构成。固定刻度又分整刻度和半刻度，每个刻度为0.5mm。可动刻度共有50个分度，每一个分度表示mm。读数可分两步：首先，观察固定刻度尺上的读数，即可读到半毫米；其次，以固定刻度尺的长横线线为基准，读出0.5mm以下的数值，然后两者相加。可用一个公式来表示测量值=固定刻度尺读数+对齐格数×0.01mm达标练习判断下列三图中的读数正误：用心爱心专心2（1）（3）（2）35用心爱心专心3
