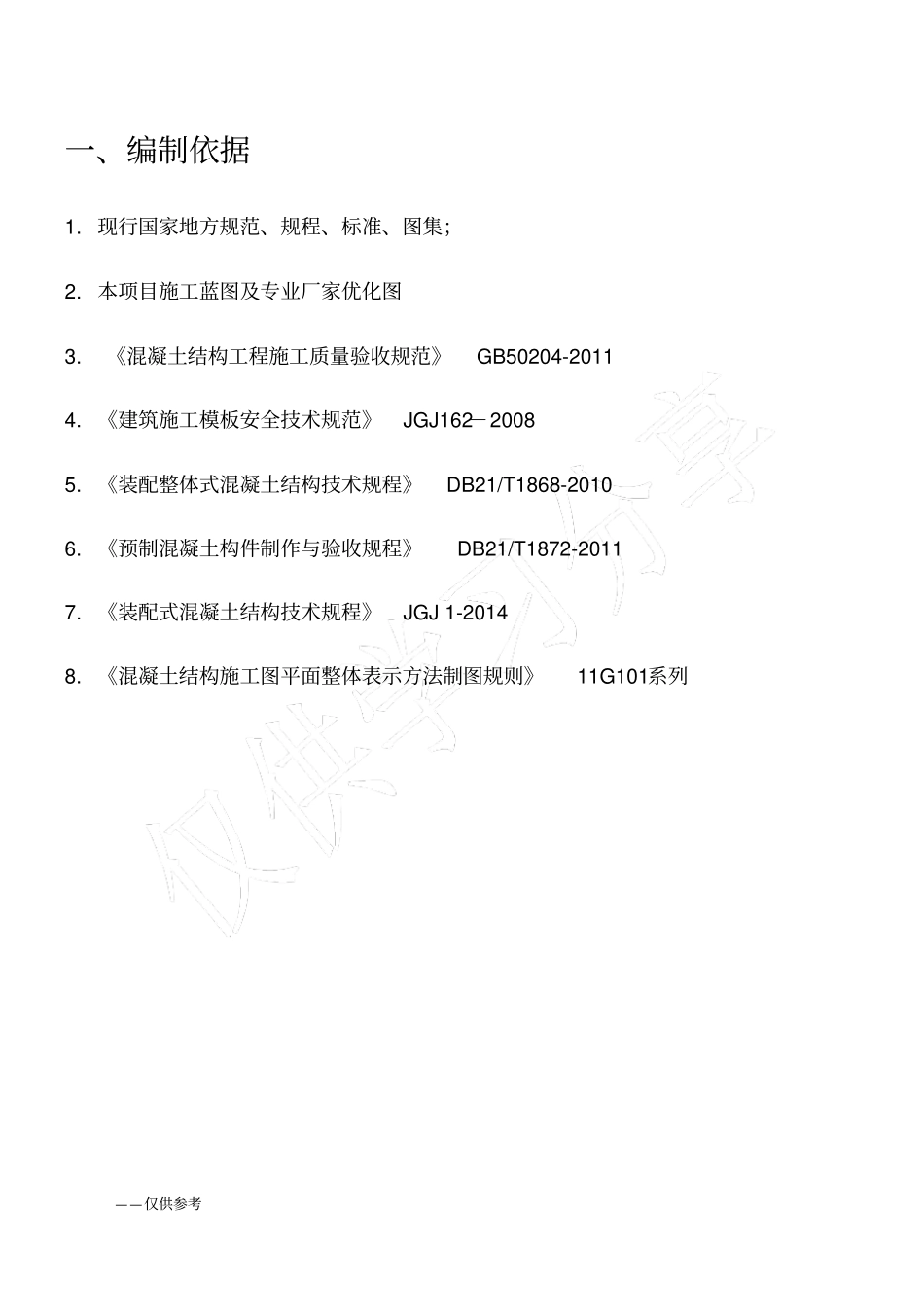

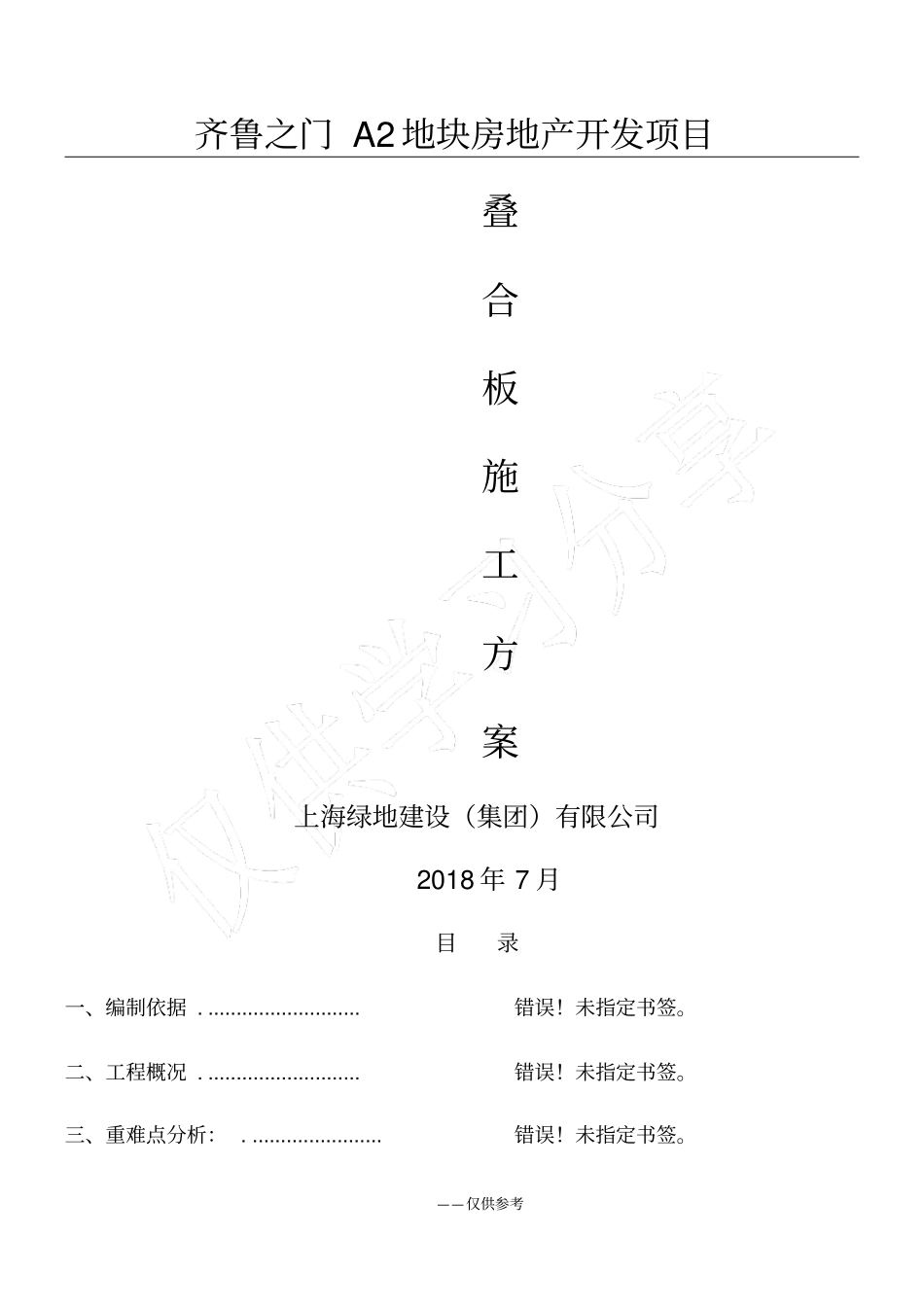

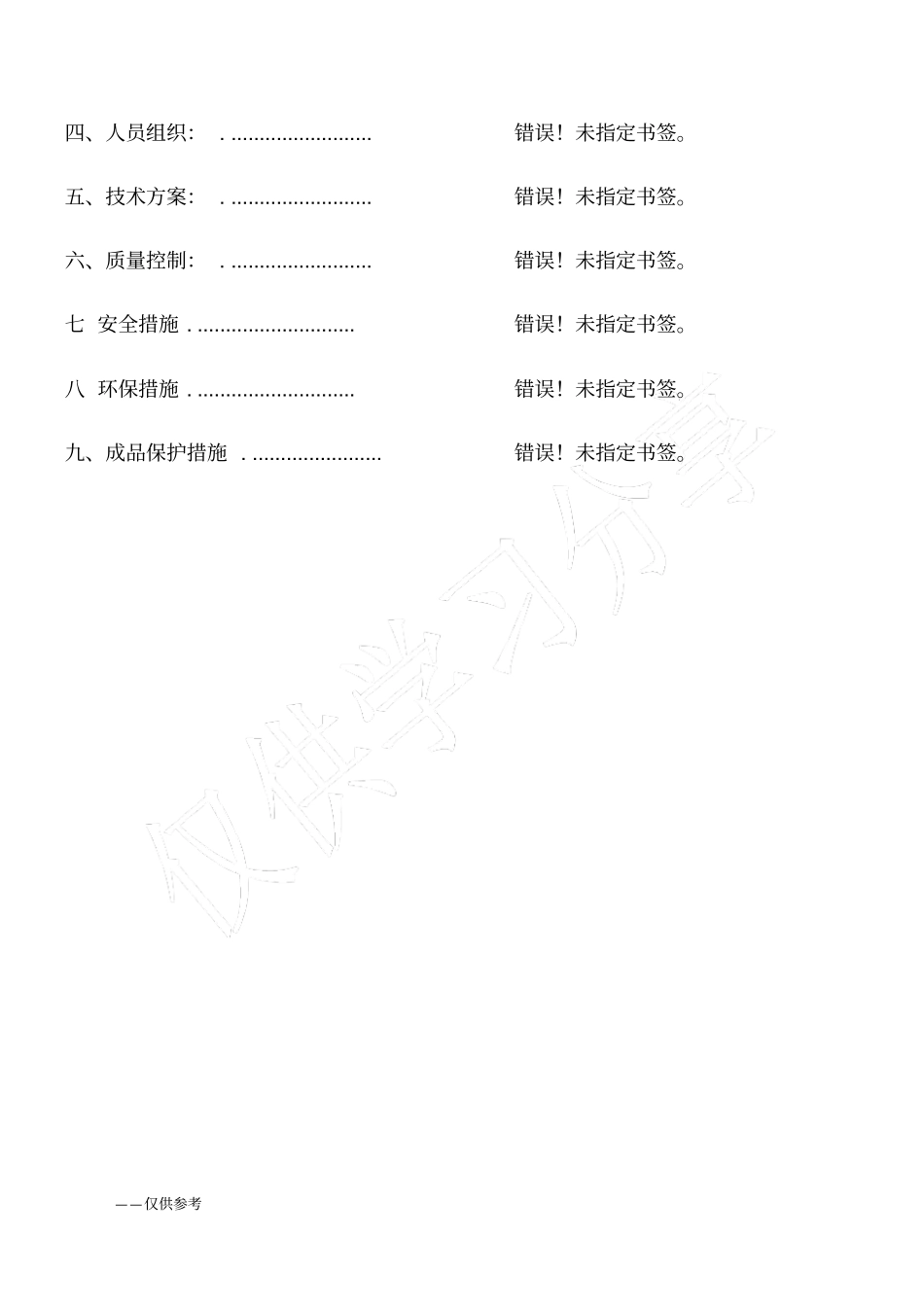

——仅供参考齐鲁之门A2地块房地产开发项目叠合板施工方案上海绿地建设（集团）有限公司2018年7月目录一、编制依据............................错误！未指定书签。二、工程概况............................错误！未指定书签。三、重难点分析：........................错误！未指定书签。——仅供参考四、人员组织：..........................错误！未指定书签。五、技术方案：..........................错误！未指定书签。六、质量控制：..........................错误！未指定书签。七安全措施.............................错误！未指定书签。八环保措施.............................错误！未指定书签。九、成品保护措施........................错误！未指定书签。——仅供参考一、编制依据1.现行国家地方规范、规程、标准、图集；2.本项目施工蓝图及专业厂家优化图3.《混凝土结构工程施工质量验收规范》GB50204-20114.《建筑施工模板安全技术规范》JGJ162－20085.《装配整体式混凝土结构技术规程》DB21/T1868-20106.《预制混凝土构件制作与验收规程》DB21/T1872-20117.《装配式混凝土结构技术规程》JGJ1-20148.《混凝土结构施工图平面整体表示方法制图规则》11G101系列——仅供参考第二章工程概况2.1工程建设概况2.2工程设计概况本工程位于济南市槐荫区，西客站东临。西为齐洲路，东临A3地块，南侧是威海路，北临横支六路，路北为善信大厦。本工程共计2栋高层和地下车库，其中A2-a座31层建筑面积42906.82，A2-b座31层建筑面积，43000.49平方米、A2-c座地上两层建筑面积2206.23平方米，地下人防建筑面积25530平方米，本地块用地面积为16042平方米，总建筑面积113644平方米，地上总建筑面积为88113平方米，地下总建筑面积为25530平方米.序号项目内容1建筑功能公寓楼2建筑特点地下一二层车库人防，地下二层夹层为设备层，地上办公工程名称齐鲁之门A-2地块房地产开发项目工程地址齐州路东侧、威海路北侧建设单位上海绿地建设集团有限公司设计单位山东省建筑设计研究院地勘单位山东省城乡建设勘察设计研究院监理单位山东建院工程监理咨询有限公司PC深化设计山东汇富建设集团建筑工业有限公司——仅供参考3建筑面积总建筑面积（m2）113644占地面积（m2）16042地下建筑面积（m2）25530地上建筑面积（m2）881134建筑层数地上31层地下2层5建筑高度地下部分层高（m）地下1层4.5m～5.3m地下2层3.65m地上部分层高（m）首层、二层4.5m、3.4m三～十五、十七~三十层3.1m十五～十六、三十一层3.4m机房间4.95m6建筑高度±0.0绝对标高（m）28.95室内外高差（m）0.15基底标高（m）-11最大基坑深度（m）-13.8女儿墙高度（m）100.7建筑总高（m）104.757建筑平面横轴编号A～AH纵轴编号1～31横轴距离（m）113.2纵轴距离（m）116——仅供参考齐鲁之门A2地块房地产开发项目，其中：楼号叠合楼板强度预制楼梯强度A2-a6-31层叠合板C303-31层预制楼梯C30A2-b6-31层叠合板C303-31层预制楼梯C30——仅供参考三、重难点分析：1、板端支座胡子筋与梁主筋或竖向钢筋位置冲突，无法安装到位。受箍筋或其它钢筋影响，梁主筋拆除较困难。解决方案:叠合板板端外伸“胡子筋”在吊装前不得弯折，为方便现场预制板的安装，可根据实际情况，将梁封闭箍筋弯钩放置在下方，方便上部主筋的拆装注：当遇到墙体纵筋、梁箍筋时“胡子筋”可按1:6水平弯折，错过墙体纵筋和梁箍筋，胡子筋严禁竖向弯折。2、墙体钢筋偏位容易造成叠合板安装困难（墙体及连梁钢筋稍有偏位，将会导致叠合板无法下落）解决方案：在墙体钢筋绑扎时采用双F卡定位，保证墙体钢筋保护层厚度。混凝土浇筑过程中安排专人看筋。3、叠合板标高控制，剪力墙上口不平或完成面标高高于叠合板板底标高，导致叠合板无法下落至相应标高。解决方案：①剪力墙混凝土浇筑前，标高控制在叠合板底往上10～20mm处，剪力墙模板拆除后，在叠合板板底标高下10mm处位置弹线，人工沿线进行切割、剔凿上部混凝土及浮浆；②叠合板安装前将支撑调整至设计标高，叠合板安装后采用激光扫平仪打出标高控制线，对每块叠合板进行标高精确调整，每块板测五个点（四角及中间），尤...
