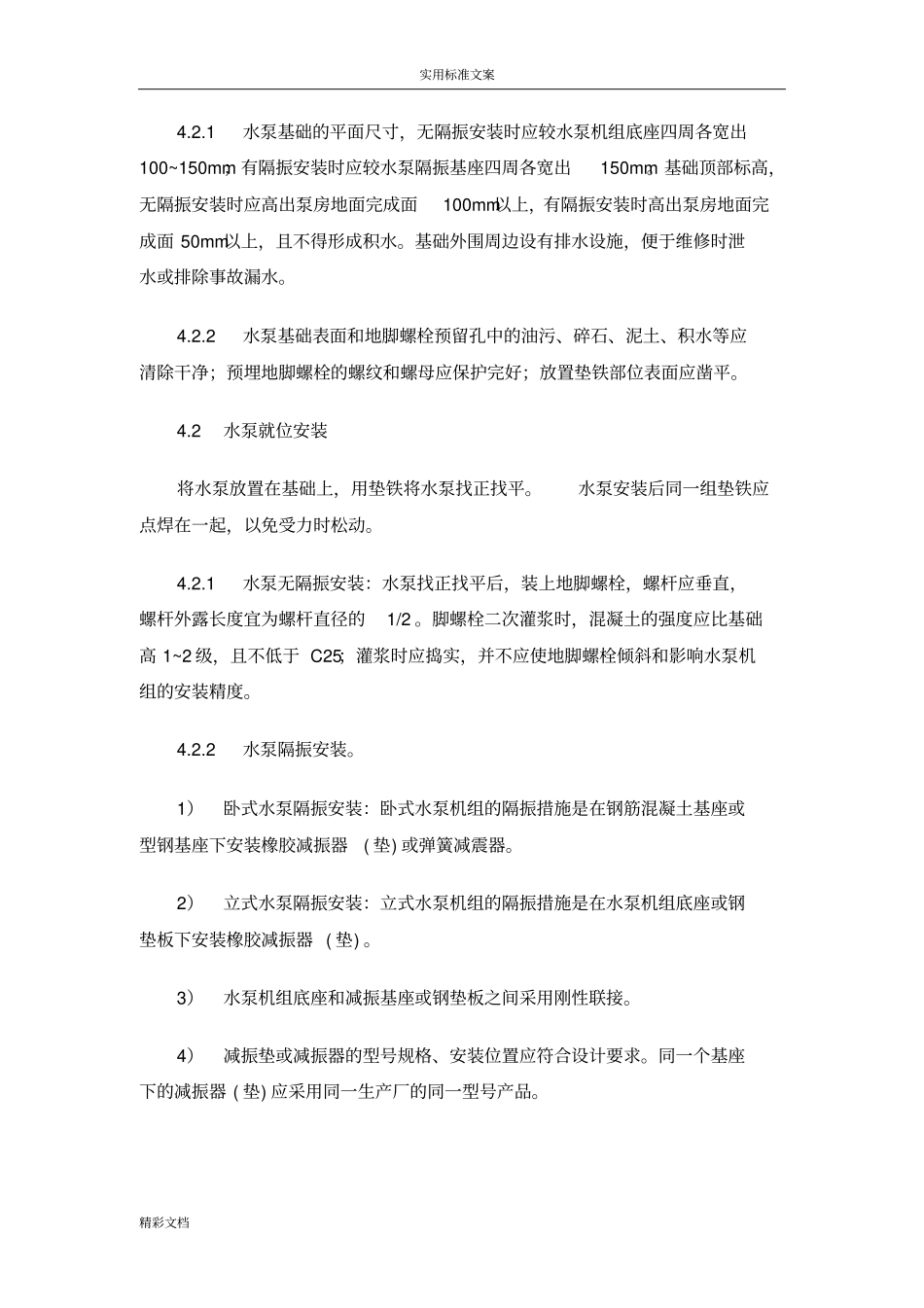

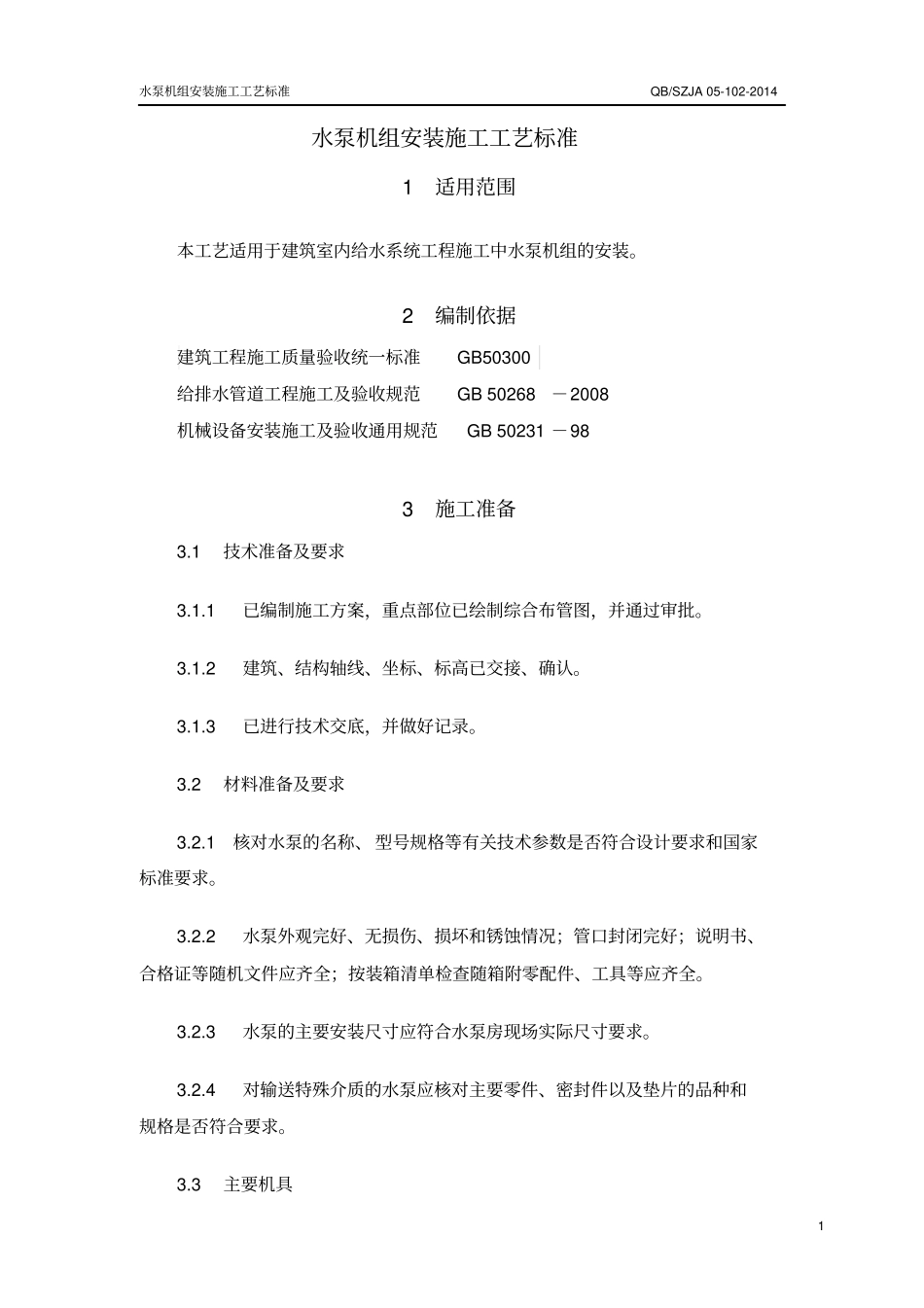

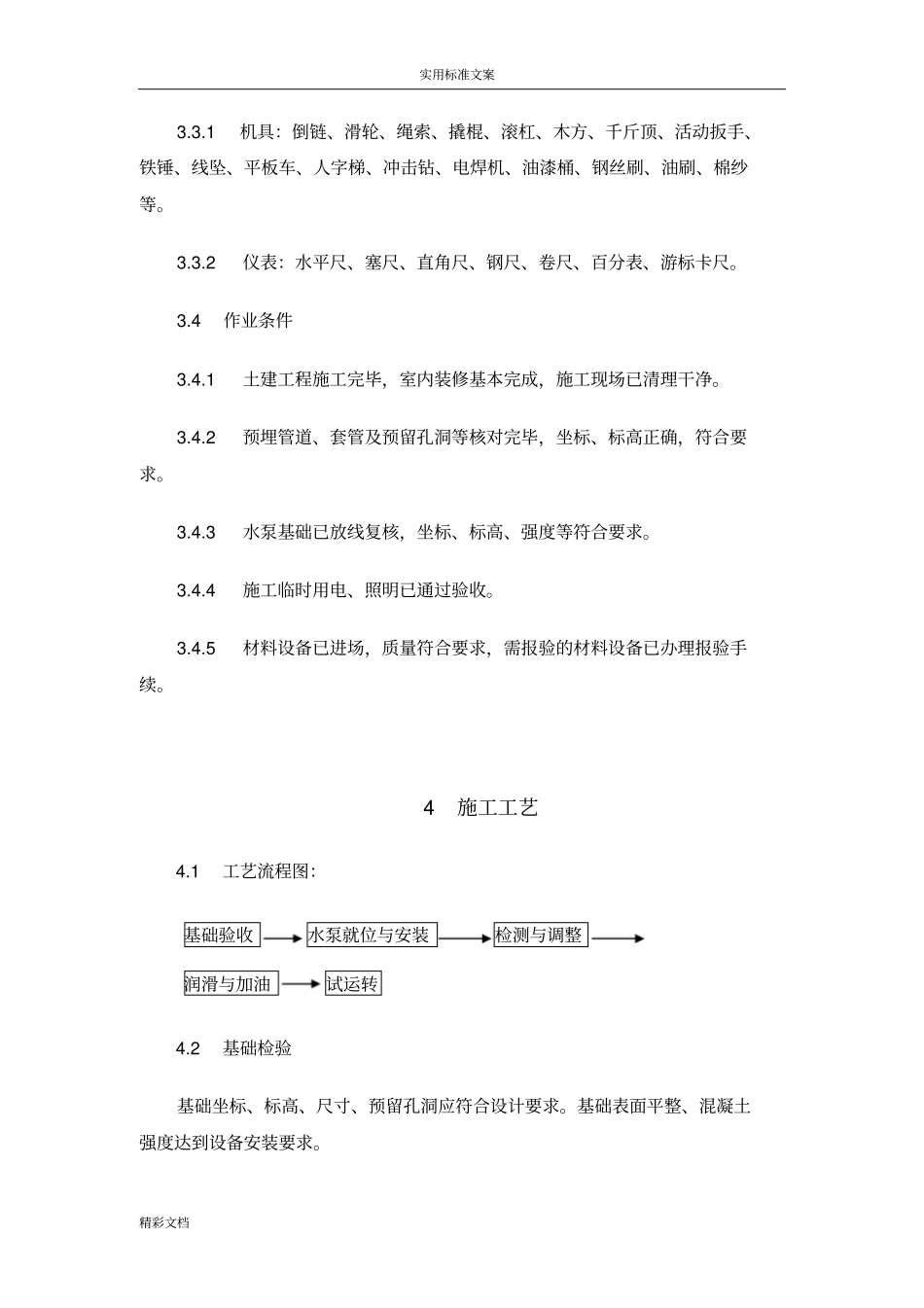

水泵机组安装施工工艺标准QB/SZJA05-102-20141水泵机组安装施工工艺标准1适用范围本工艺适用于建筑室内给水系统工程施工中水泵机组的安装。2编制依据建筑工程施工质量验收统一标准GB50300给排水管道工程施工及验收规范GB50268－2008机械设备安装施工及验收通用规范GB50231－983施工准备3.1技术准备及要求3.1.1已编制施工方案，重点部位已绘制综合布管图，并通过审批。3.1.2建筑、结构轴线、坐标、标高已交接、确认。3.1.3已进行技术交底，并做好记录。3.2材料准备及要求3.2.1核对水泵的名称、型号规格等有关技术参数是否符合设计要求和国家标准要求。3.2.2水泵外观完好、无损伤、损坏和锈蚀情况；管口封闭完好；说明书、合格证等随机文件应齐全；按装箱清单检查随箱附零配件、工具等应齐全。3.2.3水泵的主要安装尺寸应符合水泵房现场实际尺寸要求。3.2.4对输送特殊介质的水泵应核对主要零件、密封件以及垫片的品种和规格是否符合要求。3.3主要机具实用标准文案精彩文档3.3.1机具：倒链、滑轮、绳索、撬棍、滚杠、木方、千斤顶、活动扳手、铁锤、线坠、平板车、人字梯、冲击钻、电焊机、油漆桶、钢丝刷、油刷、棉纱等。3.3.2仪表：水平尺、塞尺、直角尺、钢尺、卷尺、百分表、游标卡尺。3.4作业条件3.4.1土建工程施工完毕，室内装修基本完成，施工现场已清理干净。3.4.2预埋管道、套管及预留孔洞等核对完毕，坐标、标高正确，符合要求。3.4.3水泵基础已放线复核，坐标、标高、强度等符合要求。3.4.4施工临时用电、照明已通过验收。3.4.5材料设备已进场，质量符合要求，需报验的材料设备已办理报验手续。4施工工艺4.1工艺流程图：基础验收水泵就位与安装检测与调整润滑与加油试运转4.2基础检验基础坐标、标高、尺寸、预留孔洞应符合设计要求。基础表面平整、混凝土强度达到设备安装要求。实用标准文案精彩文档4.2.1水泵基础的平面尺寸，无隔振安装时应较水泵机组底座四周各宽出100~150mm；有隔振安装时应较水泵隔振基座四周各宽出150mm。基础顶部标高，无隔振安装时应高出泵房地面完成面100mm以上，有隔振安装时高出泵房地面完成面50mm以上，且不得形成积水。基础外围周边设有排水设施，便于维修时泄水或排除事故漏水。4.2.2水泵基础表面和地脚螺栓预留孔中的油污、碎石、泥土、积水等应清除干净；预埋地脚螺栓的螺纹和螺母应保护完好；放置垫铁部位表面应凿平。4.2水泵就位安装将水泵放置在基础上，用垫铁将水泵找正找平。水泵安装后同一组垫铁应点焊在一起，以免受力时松动。4.2.1水泵无隔振安装：水泵找正找平后，装上地脚螺栓，螺杆应垂直，螺杆外露长度宜为螺杆直径的1/2。脚螺栓二次灌浆时，混凝土的强度应比基础高1~2级，且不低于C25；灌浆时应捣实，并不应使地脚螺栓倾斜和影响水泵机组的安装精度。4.2.2水泵隔振安装。1）卧式水泵隔振安装：卧式水泵机组的隔振措施是在钢筋混凝土基座或型钢基座下安装橡胶减振器(垫)或弹簧减震器。2）立式水泵隔振安装：立式水泵机组的隔振措施是在水泵机组底座或钢垫板下安装橡胶减振器(垫)。3）水泵机组底座和减振基座或钢垫板之间采用刚性联接。4）减振垫或减振器的型号规格、安装位置应符合设计要求。同一个基座下的减振器(垫)应采用同一生产厂的同一型号产品。实用标准文案精彩文档5）水泵机组在安装减振器(垫)过程中必须采取防止水泵机组倾斜的措施。当水泵机组减振器(垫)安装后，在安装水泵机组进出水管道、配件及附件时，亦必须采取防止水泵机组倾斜的措施，以确保安全施工。4.2.3大型水泵现场组装：大型水泵的水泵与电机分离需在现场组装时，注意事项如下：1）在混凝土基础上按照设计图纸制作型钢支架，并用地脚螺栓固定在基础上，进行粗水平。2）水泵与电机就位：就位前电机如需做抽芯检查，应保证不磕碰电机转子和定子绕组的漆包线皮。检查定子槽内有无异物；测试转子与定子间隙是否均匀，有无扫腰现象；电机轴承是否完好。更换润滑油。水泵如需清洗，需解体进行。当采用轴瓦形式时，需检测轴瓦间隙，避免出现过松或抱轴现象。水泵和电机的联轴器用键与轴固定，要求安装平正。可采用角尺或水平尺测量。一切就绪即可就位。4.3检测...
