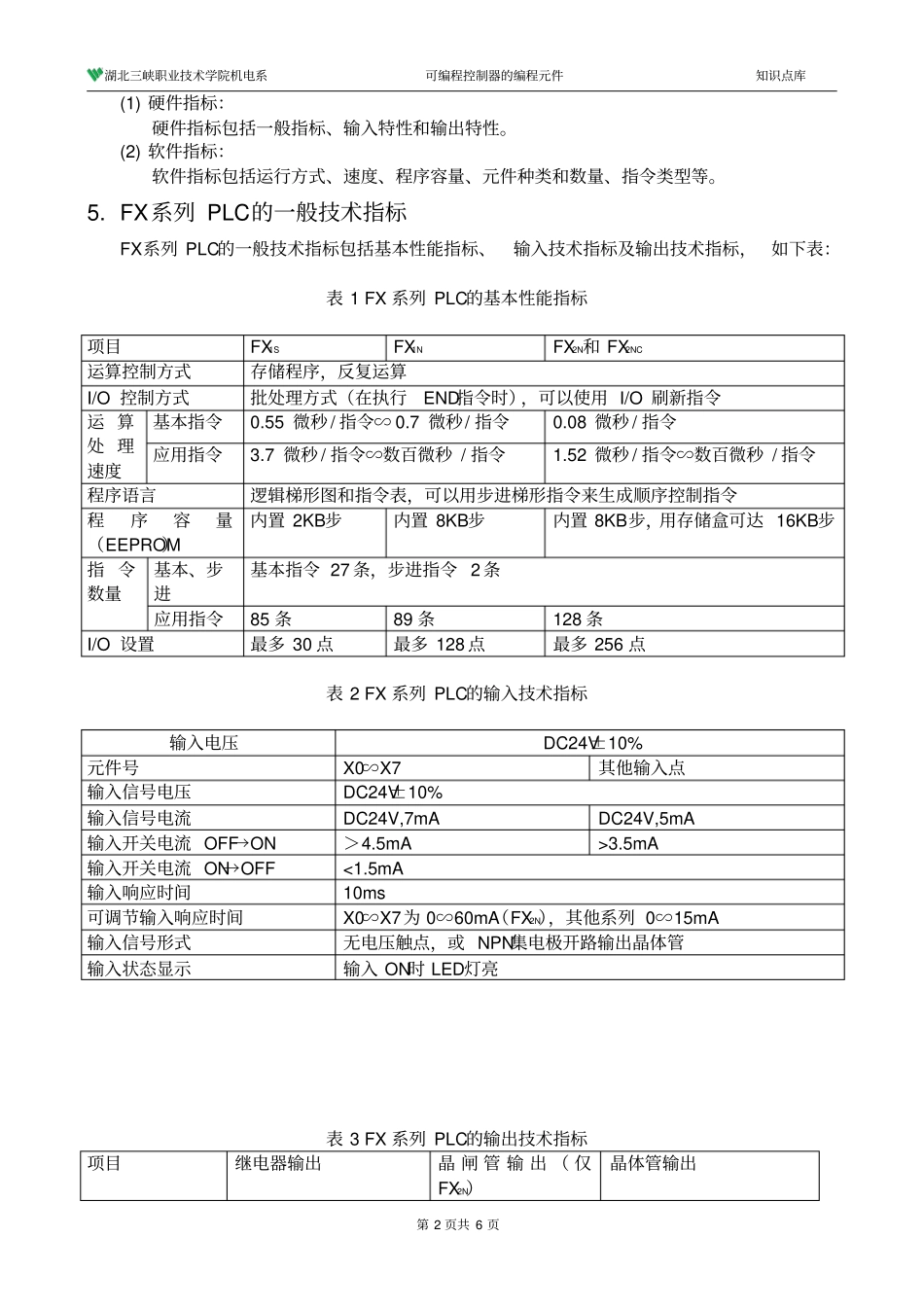

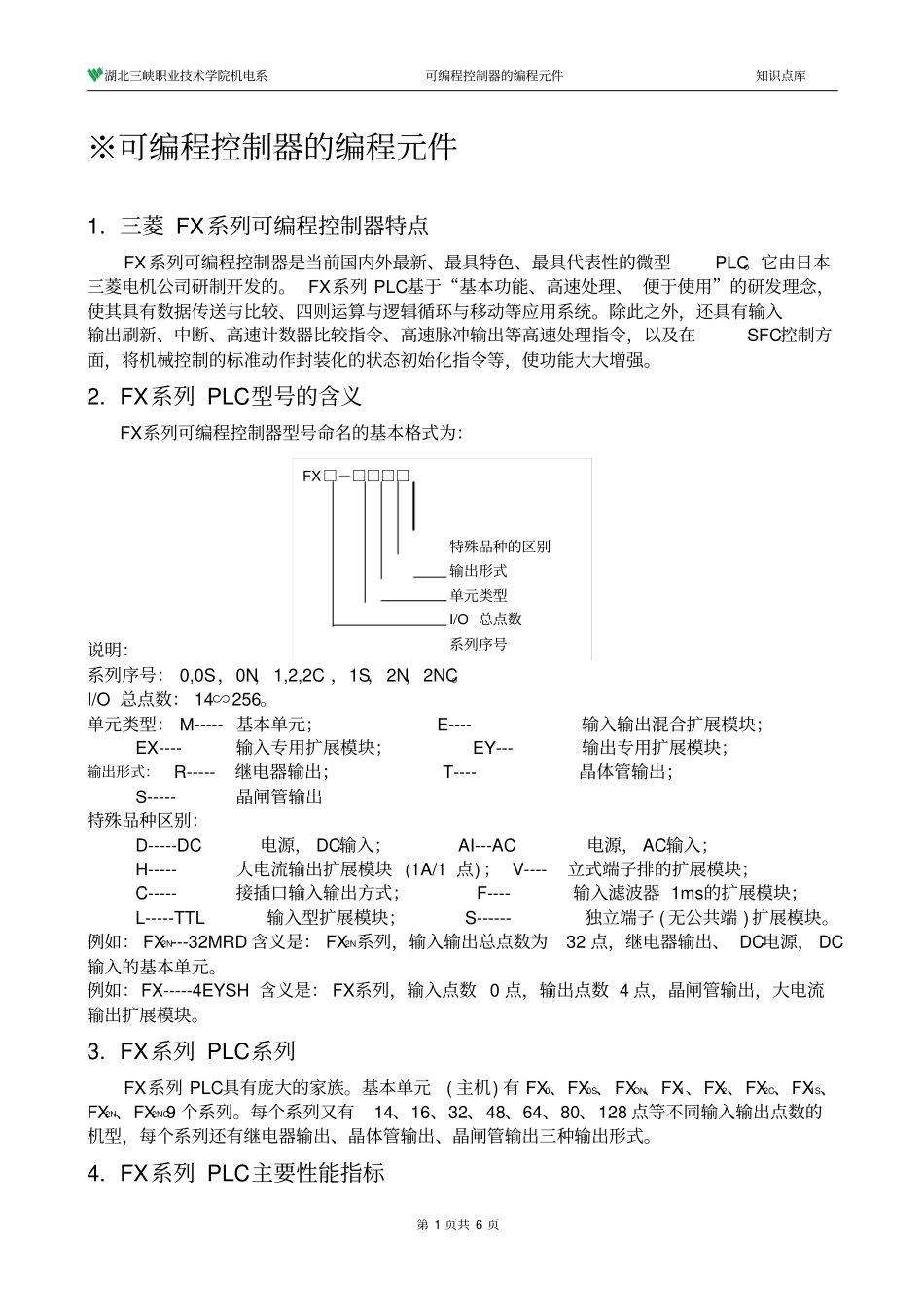

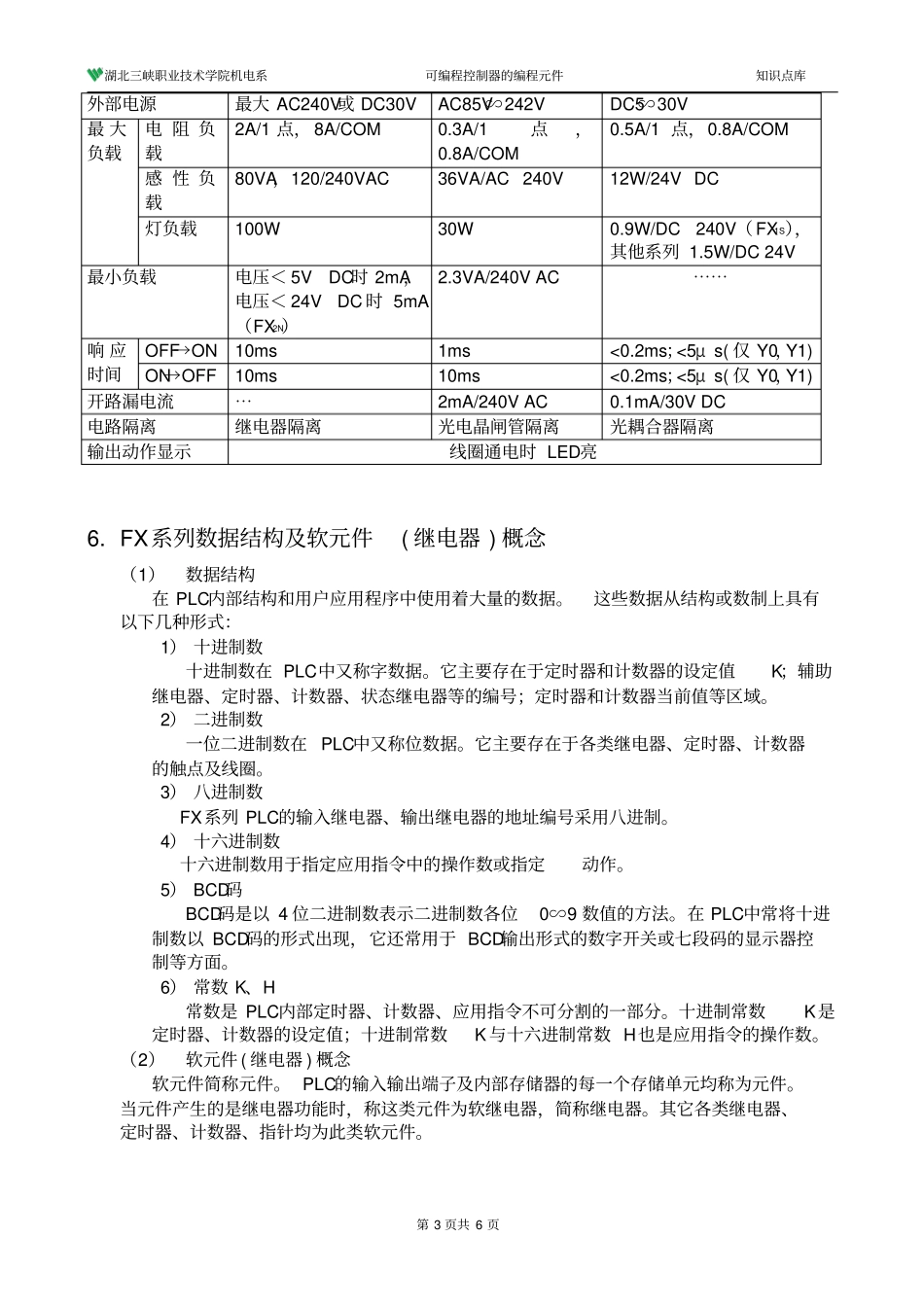

湖北三峡职业技术学院机电系可编程控制器的编程元件知识点库第1页共6页※可编程控制器的编程元件1.三菱FX系列可编程控制器特点FX系列可编程控制器是当前国内外最新、最具特色、最具代表性的微型PLC。它由日本三菱电机公司研制开发的。FX系列PLC基于“基本功能、高速处理、便于使用”的研发理念，使其具有数据传送与比较、四则运算与逻辑循环与移动等应用系统。除此之外，还具有输入输出刷新、中断、高速计数器比较指令、高速脉冲输出等高速处理指令，以及在SFC控制方面，将机械控制的标准动作封装化的状态初始化指令等，使功能大大增强。2.FX系列PLC型号的含义FX系列可编程控制器型号命名的基本格式为：说明：系列序号：0,0S，0N，1,2,2C，1S，2N，2NC。I/O总点数：14∽256。单元类型：M-----基本单元；E----输入输出混合扩展模块；EX----输入专用扩展模块；EY---输出专用扩展模块；输出形式：R-----继电器输出；T----晶体管输出；S-----晶闸管输出特殊品种区别：D-----DC电源，DC输入；AI---AC电源，AC输入；H-----大电流输出扩展模块(1A/1点)；V----立式端子排的扩展模块；C-----接插口输入输出方式；F----输入滤波器1ms的扩展模块；L-----TTL输入型扩展模块；S------独立端子(无公共端)扩展模块。例如：FX2N---32MRD含义是：FX2N系列，输入输出总点数为32点，继电器输出、DC电源，DC输入的基本单元。例如：FX-----4EYSH含义是：FX系列，输入点数0点，输出点数4点，晶闸管输出，大电流输出扩展模块。3.FX系列PLC系列FX系列PLC具有庞大的家族。基本单元(主机)有FX0、FX0S、FXON、FX1、FX2、FX2C、FX1S、FX2N、FX2NC9个系列。每个系列又有14、16、32、48、64、80、128点等不同输入输出点数的机型，每个系列还有继电器输出、晶体管输出、晶闸管输出三种输出形式。4.FX系列PLC主要性能指标FX□－□□□□特殊品种的区别输出形式单元类型I/O总点数系列序号湖北三峡职业技术学院机电系可编程控制器的编程元件知识点库第2页共6页(1)硬件指标：硬件指标包括一般指标、输入特性和输出特性。(2)软件指标：软件指标包括运行方式、速度、程序容量、元件种类和数量、指令类型等。5.FX系列PLC的一般技术指标FX系列PLC的一般技术指标包括基本性能指标、输入技术指标及输出技术指标，如下表：表1FX系列PLC的基本性能指标项目FX1SFX1NFX2N和FX2NC运算控制方式存储程序，反复运算I/O控制方式批处理方式（在执行END指令时），可以使用I/O刷新指令运算处理速度基本指令0.55微秒/指令∽0.7微秒/指令0.08微秒/指令应用指令3.7微秒/指令∽数百微秒/指令1.52微秒/指令∽数百微秒/指令程序语言逻辑梯形图和指令表，可以用步进梯形指令来生成顺序控制指令程序容量（EEPROM）内置2KB步内置8KB步内置8KB步，用存储盒可达16KB步指令数量基本、步进基本指令27条，步进指令2条应用指令85条89条128条I/O设置最多30点最多128点最多256点表2FX系列PLC的输入技术指标输入电压DC24V±10%元件号X0∽X7其他输入点输入信号电压DC24V±10%输入信号电流DC24V,7mADC24V,5mA输入开关电流OFF→ON＞4.5mA>3.5mA输入开关电流ON→OFF<1.5mA输入响应时间10ms可调节输入响应时间X0∽X7为0∽60mA（FX2N），其他系列0∽15mA输入信号形式无电压触点，或NPN集电极开路输出晶体管输入状态显示输入ON时LED灯亮表3FX系列PLC的输出技术指标项目继电器输出晶闸管输出（仅FX2N）晶体管输出湖北三峡职业技术学院机电系可编程控制器的编程元件知识点库第3页共6页外部电源最大AC240V或DC30VAC85V∽242VDC5∽30V最大负载电阻负载2A/1点，8A/COM0.3A/1点，0.8A/COM0.5A/1点，0.8A/COM感性负载80VA，120/240VAC36VA/AC240V12W/24VDC灯负载100W30W0.9W/DC240V（FX1S），其他系列1.5W/DC24V最小负载电压＜5VDC时2mA，电压＜24VDC时5mA（FX2N）2.3VA/240VAC⋯⋯响应时间OFF→ON10ms1ms<0.2ms；<5μs(仅Y0，Y1)ON→OFF10ms10ms<0.2ms；<5μs(仅Y0，Y1)开路漏电流⋯2mA/240VAC0.1mA/30VDC电路隔离继电器隔离光电晶闸管隔离光耦合器隔离输出动作显示线圈通电时LED亮6.FX系列数据结构及软元件(继电器)概念（1）数据结构在PLC内部结构和用户应用程序中使用着...
