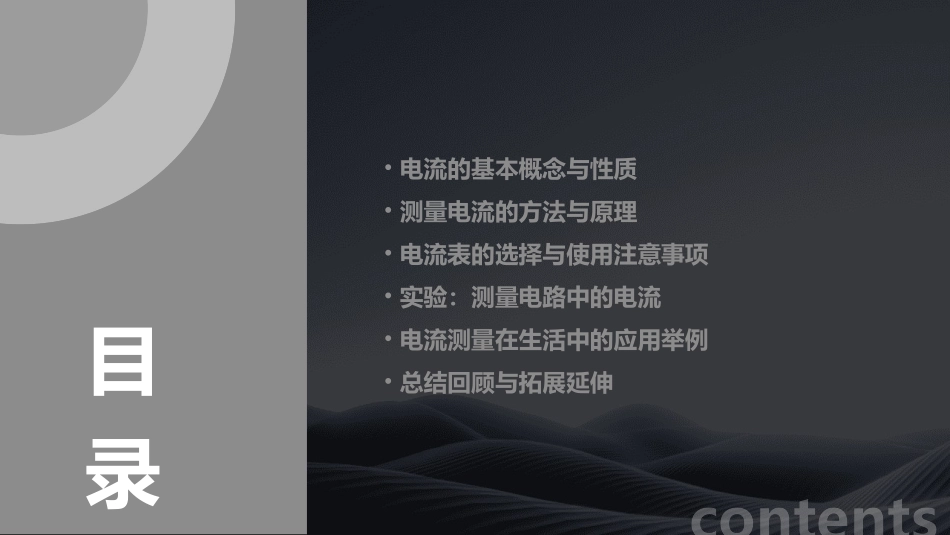

154《电流的测量》PPT课件•电流的基本概念与性质•测量电流的方法与原理•电流表的选择与使用注意事项•实验：测量电路中的电流•电流测量在生活中的应用举例•总结回顾与拓展延伸contents目录电流的基本概念与性质01123电荷的定向移动形成电流。电流的定义正电荷定向移动的方向规定为电流的方向。电流的方向在金属导体中，自由电子的定向移动形成电流，电子带负电，所以电子定向移动的方向与电流方向相反。电子的流动方向电流的定义及方向规定电流强度与单位制电流强度单位时间内通过导体横截面的电荷量，简称电流，用I表示。电流的单位安培（A），是国际单位制中的基本单位。电流的微观表达式I=nqSv，其中n为单位体积内的电荷数，q为每个电荷的电量，S为导体的横截面积，v为电荷定向移动的速度。大小和方向都不随时间变化的电流称为直流电流，简称直流，用DC表示。直流电流交流电流直流与交流的区别大小和方向都随时间作周期性变化的电流称为交流电流，简称交流，用AC表示。主要在于电流的方向是否随时间变化。030201直流与交流电流的区别03电路分析和计算的基础在电路分析和计算中，经常需要用到电流的概念和相关知识。例如欧姆定律、基尔霍夫定律等都是以电流为基础的。01表示电荷的流动情况电流的大小和方向可以反映电路中电荷的流动情况。02电路的基本要素电压、电阻和电流是电路的三个基本要素，缺一不可。电流在电路中的意义测量电流的方法与原理02包括表头、测量机构、分流电阻等部分。电流表的基本结构基于磁电效应，当电流通过测量机构时，产生磁场使指针偏转，从而指示电流大小。工作原理电流表的结构及工作原理根据待测电流大小选择合适的电流表量程，避免过载损坏仪表。选择合适的量程电流表应与被测电路串联，注意正负极性。正确接线在测量过程中，保持电流表稳定，读取指针稳定后的示数。读取示数电流表的使用方法电流表的内阻是指电流表测量机构本身的电阻。内阻会引起测量误差，使测量结果偏小。内阻越大，误差越大。电流表的内阻对测量的影响对测量的影响内阻定义减小方法保持测量环境稳定；对测量结果进行修正和校准。误差来源：除了电流表内阻外，还包括温度、频率、磁场等外部因素的影响。选择高精度电流表；采用多次测量取平均值的方法；010203040506测量误差的来源与减小方法电流表的选择与使用注意事项03根据待测电流的大小，选择合适的电流表量程，确保测量精度和安全。量程选择根据测量要求，选择相应精度等级的电流表，以满足测量准确度需求。精度等级根据使用环境、测量需求等因素，选择合适的电流表类型，如模拟式、数字式等。仪表类型电流表的选择原则电流表的使用步骤检查电流表外观是否完好，确认量程、精度等级等参数是否符合要求。按照电流表接线图正确接线，注意电流方向、极性等问题。接通电源，观察电流表指针或数字显示是否正常，记录测量结果。测量完成后，断开电源，拆除接线，整理好仪表和工具。准备工作接线通电测量断电拆线安全第一正确接线合适量程定期校准电流表使用中的注意事项01020304在使用电流表时，必须注意人身安全和设备安全，遵守相关安全操作规程。接线前必须确认电流表的接线方式和极性，避免接错导致仪表损坏或测量不准确。选择合适的电流表量程，避免过载损坏仪表或欠载影响测量精度。定期对电流表进行校准，确保测量结果的准确性和可靠性。指针不动或偏转很小指针反向偏转指针抖动数字显示异常常见故障及排除方法可能是电池电量不足或表头线圈开路，应更换电池或检查线圈是否断路。可能是接线不良或表头内部损坏，应检查接线并更换损坏部件。可能是电流表极性接反或表头内部损坏，应检查接线并更换损坏部件。可能是电池电量不足、显示器损坏或内部电路故障，应更换电池、显示器或检修内部电路。实验：测量电路中的电流04掌握电流表的使用方法学会测量电路中的电流培养实验操作能力和数据处理能力实验目的与要求电源导线开关电阻器电流表实验器材准备010204实验步骤及操作过程1.按照电路图连接电路，注意电流表的正负接线柱和量程选择。2.闭合开关，观察电流表的指针偏转情况，记录电流值。3.改变电阻器的阻值，重复...
