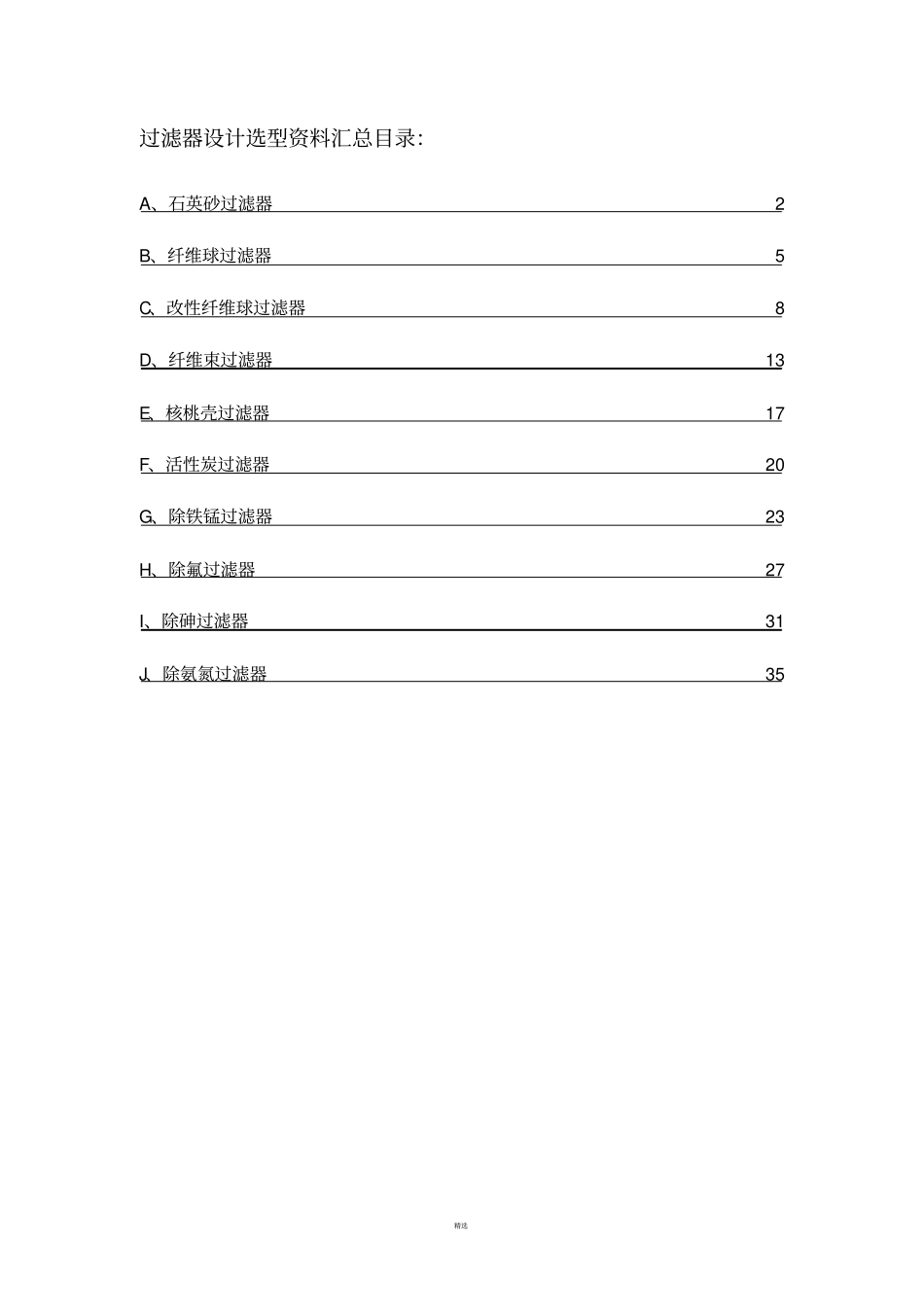

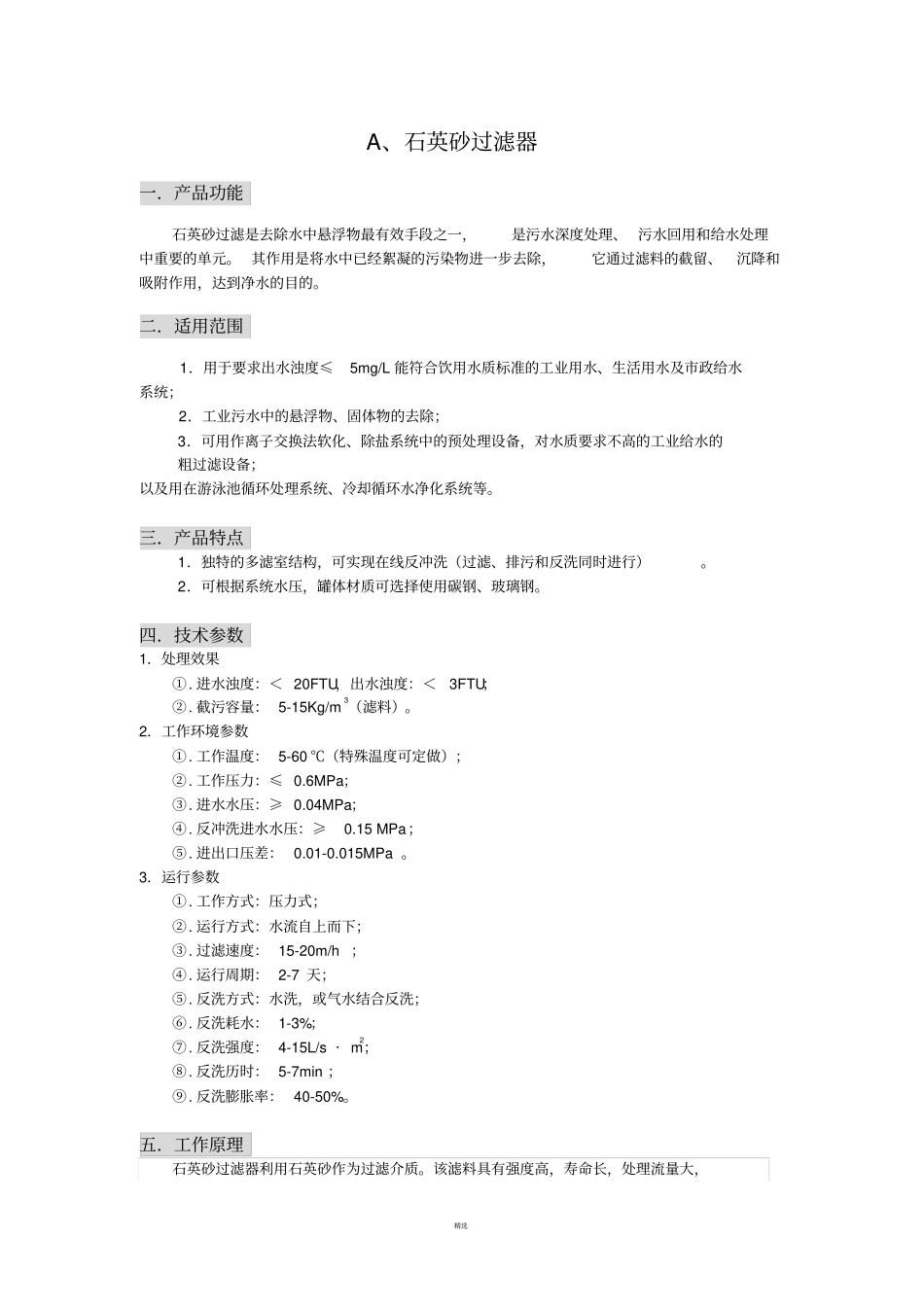

精选过滤器设计选型资料汇总目录：A、石英砂过滤器2B、纤维球过滤器5C、改性纤维球过滤器8D、纤维束过滤器13E、核桃壳过滤器17F、活性炭过滤器20G、除铁锰过滤器23H、除氟过滤器27I、除砷过滤器31J、除氨氮过滤器35精选A、石英砂过滤器一．产品功能石英砂过滤是去除水中悬浮物最有效手段之一，是污水深度处理、污水回用和给水处理中重要的单元。其作用是将水中已经絮凝的污染物进一步去除，它通过滤料的截留、沉降和吸附作用，达到净水的目的。二．适用范围1．用于要求出水浊度≤5mg/L能符合饮用水质标准的工业用水、生活用水及市政给水系统；2．工业污水中的悬浮物、固体物的去除；3．可用作离子交换法软化、除盐系统中的预处理设备，对水质要求不高的工业给水的粗过滤设备；以及用在游泳池循环处理系统、冷却循环水净化系统等。三．产品特点1．独特的多滤室结构，可实现在线反冲洗（过滤、排污和反洗同时进行）。2．可根据系统水压，罐体材质可选择使用碳钢、玻璃钢。四．技术参数1．处理效果①.进水浊度：＜20FTU，出水浊度：＜3FTU；②.截污容量：5-15Kg/m3（滤料）。2．工作环境参数①.工作温度：5-60℃（特殊温度可定做）；②.工作压力：≤0.6MPa；③.进水水压：≥0.04MPa；④.反冲洗进水水压：≥0.15MPa；⑤.进出口压差：0.01-0.015MPa。3．运行参数①.工作方式：压力式；②.运行方式：水流自上而下；③.过滤速度：15-20m/h；④.运行周期：2-7天；⑤.反洗方式：水洗，或气水结合反洗；⑥.反洗耗水：1-3%；⑦.反洗强度：4-15L/s·m2；⑧.反洗历时：5-7min；⑨.反洗膨胀率：40-50%。五．工作原理石英砂过滤器利用石英砂作为过滤介质。该滤料具有强度高，寿命长，处理流量大，精选出水水质稳定可靠的显著优点，石英砂的功能主要是去除水中悬浮物、胶体、泥沙、铁锈。采用水泵加压，使原水通过过滤介质，去除水中的悬浮物，从而达到过滤的目的。六．规格型号及外型尺寸1．外型尺寸图过滤进水反洗出水反洗进水过滤出水排气口2．规格型号一览表石英砂过滤器规格型号一览表型号罐体尺寸Φ×H（mm）处理流量（m3/h）接口尺寸（mm）重量（t）过滤进水反洗出水过滤出水反洗进水排气口D1QC-SYS400Φ400×2150～1.5DN50DN50DN154000.48QC-SYS600Φ600×2250～3DN50DN50DN156000.6QC-SYS800Φ800×2450～5DN65DN65DN208000.72QC-SYS1000Φ1000×2550～7.5DN65DN65DN2010000.9QC-SYS1200Φ1200×2650～11DN80DN80DN2512001.4QC-SYS1500Φ1500×2850～18DN100DN100DN3215002.3QC-SYS1600Φ1600×2950～20DN125DN125DN3216002.6QC-SYS180Φ1800×～25DN125DN125DN3218002.8精选03050QC-SYS2000Φ2000×3150～30DN125DN125DN3220003.5QC-SYS2200Φ2200×3300～38DN150DN150DN4022004.0QC-SYS2400Φ2400×3400～45DN150DN150DN4024004.4QC-SYS2500Φ2500×3450～50DN150DN150DN4025004.9QC-SYS2600Φ2600×3450～55DN150DN150DN4026005.1QC-SYS2800Φ2800×3600～60DN200DN200DN4028005.4QC-SYS3000Φ3000×3900～70DN200DN200DN4030006.0QC-SYS3200Φ3200×4500～80DN250DN250DN4032006.7QC-SYS3600Φ3600×4500～100DN250DN250DN4036007.53．型号说明QC—SYS400设备的罐体直径，单位为mm；设备的名称：SYS，石英砂过滤器；SYSZD，全自动石英砂过滤器；设备的品牌：北京勤诚创业科技有限公司精选B、纤维球过滤器一．产品功能纤维球过滤器适用于处理江、河、湖泊及水库等浊度不大于100mg/1的地表水的深度净化处理；同样适用于游泳池循环用水处理，废水生物处理后的直接过滤，更适合水源比较紧张的缺水地区给水，使出水水质透明、清洁、卫生。达到国家饮用水水质标准。二．适用范围适用于油田污水、工业污水、化工溶液较重、污水深度处理的预处理、电子纯水制备，旁滤与废水回用，电力高标用水，空调循环冷却水，其它高精度用水及游泳池循环水等场合。三．产品特点过滤精度高、处理量大、滤速快、反冲洗强度低，滤料再生效果好。四．技术参数1．处理效果粗滤(单台并联)进水SS≤100MG/L，出水SS≤10MG/L，10微米粒径去除率≥95%精滤(单台并联)进水SS≤20mg/L，出水SS≤2mg/L，5微米粒径去除率≥9...
