吊篮施工方案最终版VIP免费

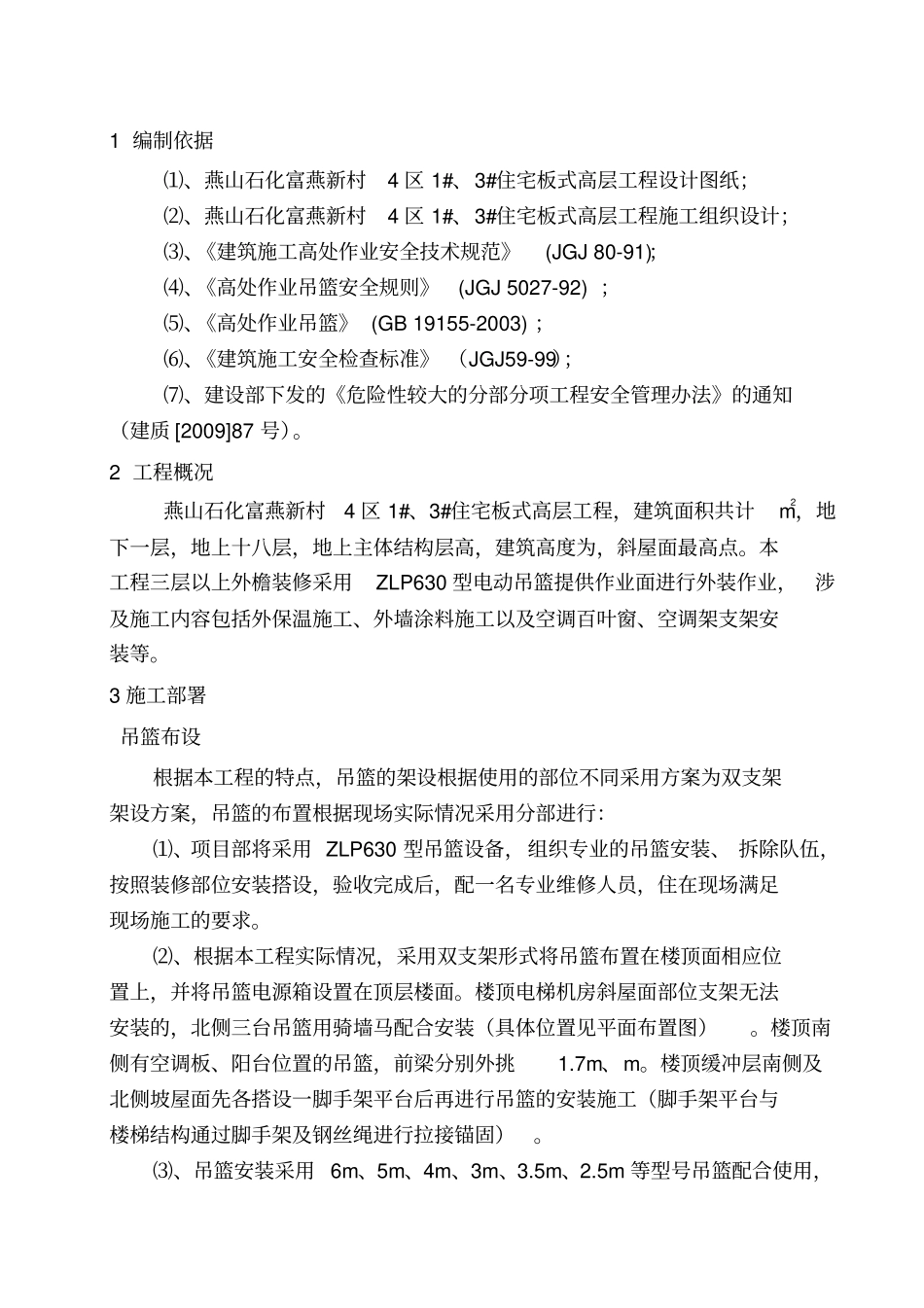

1编制依据⑴、燕山石化富燕新村4区1#、3#住宅板式高层工程设计图纸；⑵、燕山石化富燕新村4区1#、3#住宅板式高层工程施工组织设计；⑶、《建筑施工高处作业安全技术规范》(JGJ80-91)；⑷、《高处作业吊篮安全规则》(JGJ5027-92)；⑸、《高处作业吊篮》(GB19155-2003)；⑹、《建筑施工安全检查标准》（JGJ59-99）；⑺、建设部下发的《危险性较大的分部分项工程安全管理办法》的通知（建质[2009]87号）。2工程概况燕山石化富燕新村4区1#、3#住宅板式高层工程，建筑面积共计m2，地下一层，地上十八层，地上主体结构层高，建筑高度为，斜屋面最高点。本工程三层以上外檐装修采用ZLP630型电动吊篮提供作业面进行外装作业，涉及施工内容包括外保温施工、外墙涂料施工以及空调百叶窗、空调架支架安装等。3施工部署吊篮布设根据本工程的特点，吊篮的架设根据使用的部位不同采用方案为双支架架设方案，吊篮的布置根据现场实际情况采用分部进行：⑴、项目部将采用ZLP630型吊篮设备，组织专业的吊篮安装、拆除队伍，按照装修部位安装搭设，验收完成后，配一名专业维修人员，住在现场满足现场施工的要求。⑵、根据本工程实际情况，采用双支架形式将吊篮布置在楼顶面相应位置上，并将吊篮电源箱设置在顶层楼面。楼顶电梯机房斜屋面部位支架无法安装的，北侧三台吊篮用骑墙马配合安装（具体位置见平面布置图）。楼顶南侧有空调板、阳台位置的吊篮，前梁分别外挑1.7m、m。楼顶缓冲层南侧及北侧坡屋面先各搭设一脚手架平台后再进行吊篮的安装施工（脚手架平台与楼梯结构通过脚手架及钢丝绳进行拉接锚固）。⑶、吊篮安装采用6m、5m、4m、3m、3.5m、2.5m等型号吊篮配合使用，具体使用吊篮数量可根据施工进度进行调节，并根据吊篮的进场数量增加而加设电箱（要符合一机一闸一漏的要求）。保证有凹凸槽的部分能够用各型号吊篮跨过，具体布置见后附平面布置图。⑷、位于斜屋面的吊篮设置于出屋面结构的斜屋面上，该处屋面搭设脚手架平台作为吊篮支架平台。搭设方法详见下图3-1：施工计划3.21施工进度计划⑴、吊篮设备进场及安装使用计划分两次进行，第一次安装高层西侧及北侧墙体吊篮，待这两侧墙体外装修完毕后安装东侧及南侧墙体吊篮；吊篮施工前，须先将结构施工平网进行拆除。⑵、本工程外檐装修总工期为75日历天。计划吊篮5月12日进场，5月13日验收完毕，至5月21日进行两个楼北立面和东立面外檐装修，7月20日至8月25日进行南立面和西山墙的外檐装修。具体进度计划详见附图。3.2.2材料与设备进场计划本工程吊篮施工涉及的材料及设备主要有：专用镀锌钢丝绳（其结构为4×31Fi+PP，直径）、配重块、钢丝绳绳卡若干、密目网、脚手管、Q235φ18钢筋、ZLP63型电动吊篮。具体材料及设备进场计划详见附后进度计划。3.2.3吊篮相关技术参数ZLP63型电动吊篮技术参数表名称主要技术参数额定载重量630（kg）提升速度9-11m/min悬吊平台尺寸（宽×高）690×1180钢丝绳结构：4×31SW+NF-8.3最小破断拉力：53KN提升机型号LTD63卷绳机构形式“α”形额定提升力电动机型号YEJ90L-4功率电压AC380V制动力矩15.2Nm安全锁类型摆臂式防倾斜型号LS30悬挂机构数量二套调节高度前梁伸出长度1质量悬吊平台480kg/340kg悬挂机构2×175kg配重900kg整机（不含钢丝绳）1790kg(钢)1650（铝）备注：各吊篮前梁伸出长度与允许载重的关系详见附表所示。作业条件⑴、吊篮进场可根据场地大小，实际工程需求数量分批次进场。⑵、在建筑物屋顶预备380V二级箱电源。并提供运送吊蓝设备的运输设备。⑶、建筑物顶部具备基本平整条件（不需要任何预埋件）。⑷、建筑物顶部如有其它杂物，应清理干净，便于吊篮安装或移动。⑸、吊篮公司派吊篮技术人员负责指导安装，施工队工人负责搬运、协助吊篮的安装、拆卸。⑹、搬运：水平搬运包括平台、绳坠铁、电器系统；垂直搬运包括屋面悬挂装置、钢丝绳、配重块。搬运过程中，不得倒置，同时注意防水、防撞。搬运钢丝绳时轻拿轻放，避免钢丝绳断丝、弯曲和变形。机械准备⑴、在设备进场先要上报与设备及构配件有关的资料，如产品的合格证、检验报告、吊篮的备案编号、生产厂家的资质等。⑵、吊篮设备构配件...
