商住楼工程泥浆护壁钻孔灌注桩施工方案VIP免费

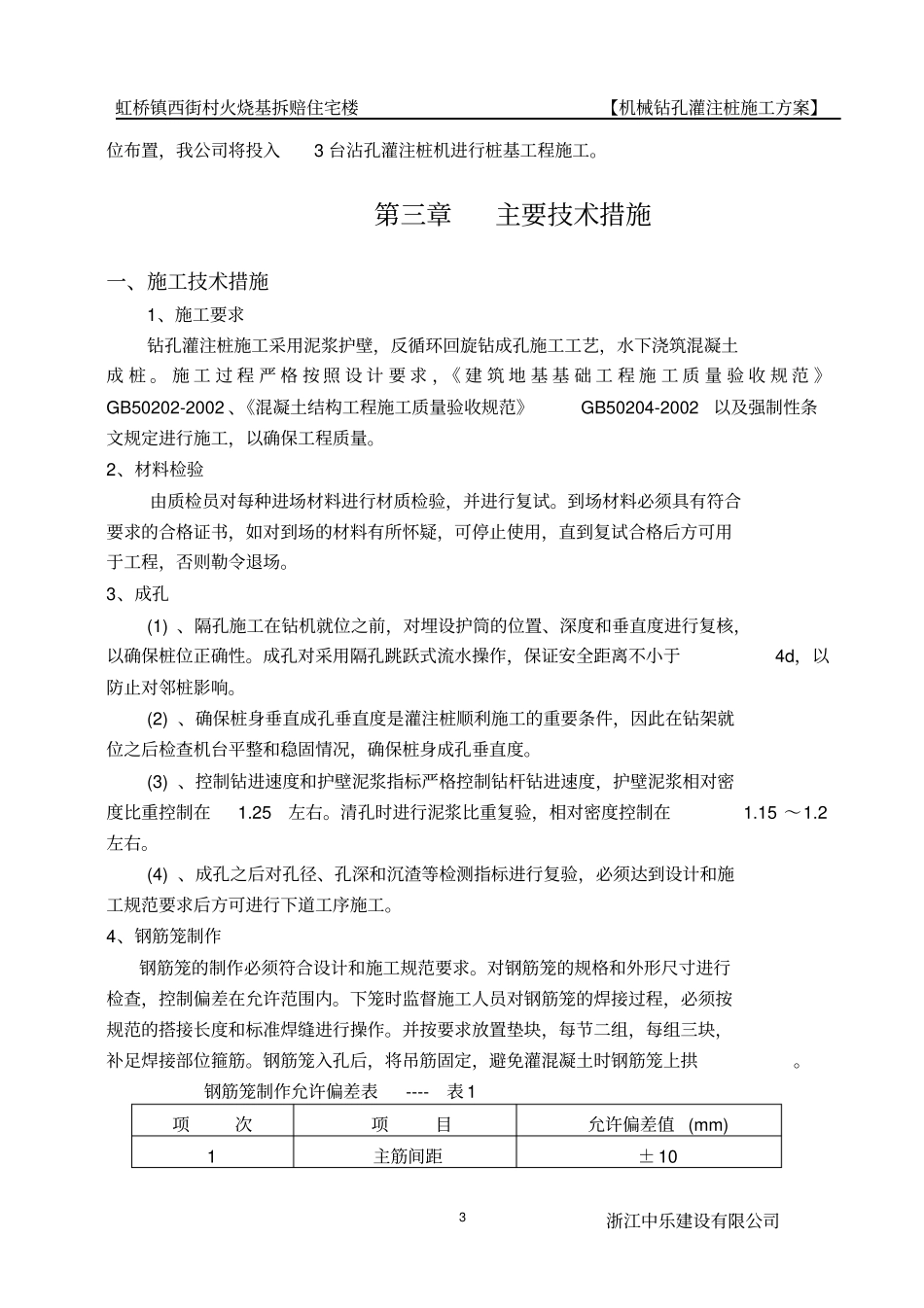

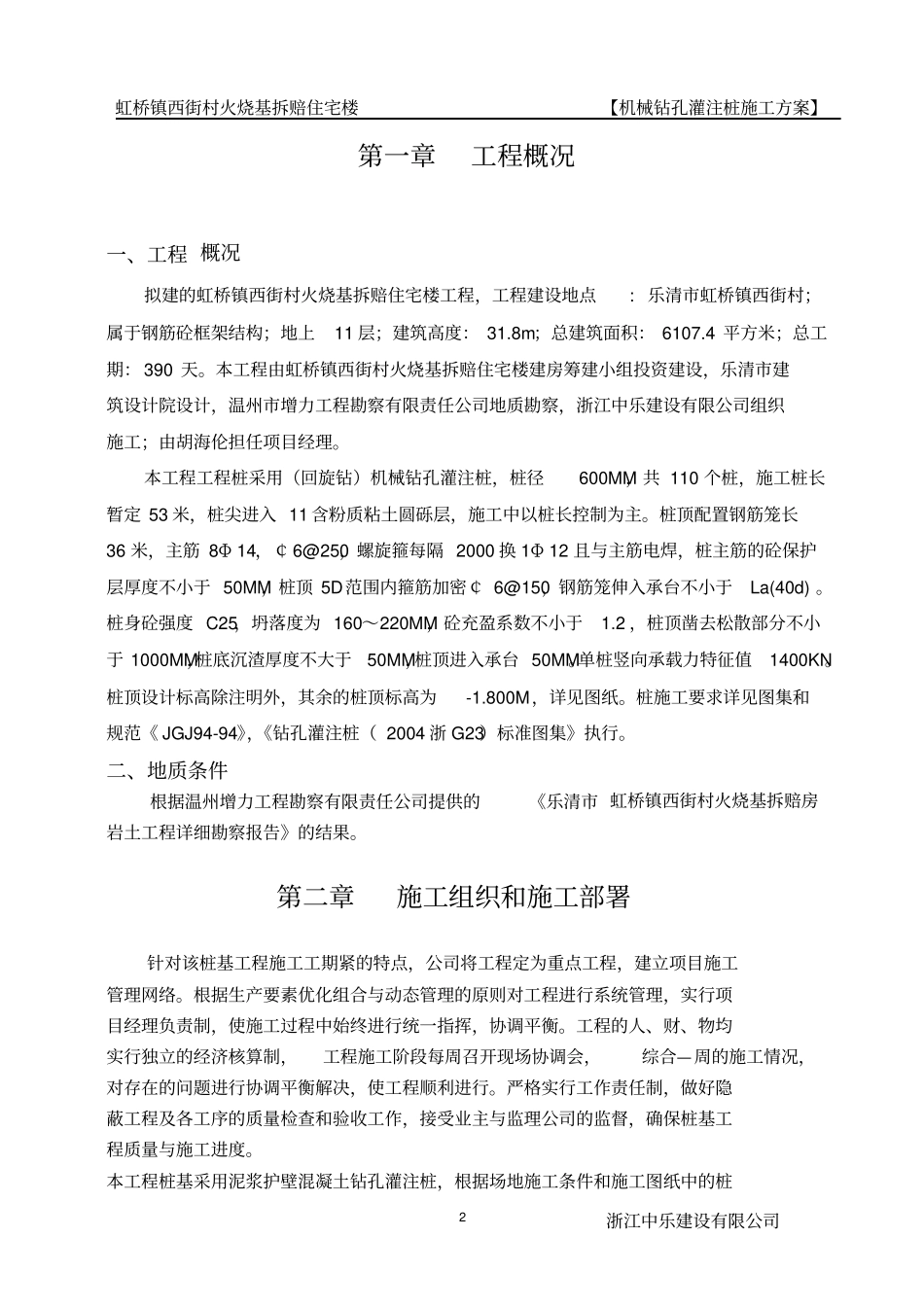

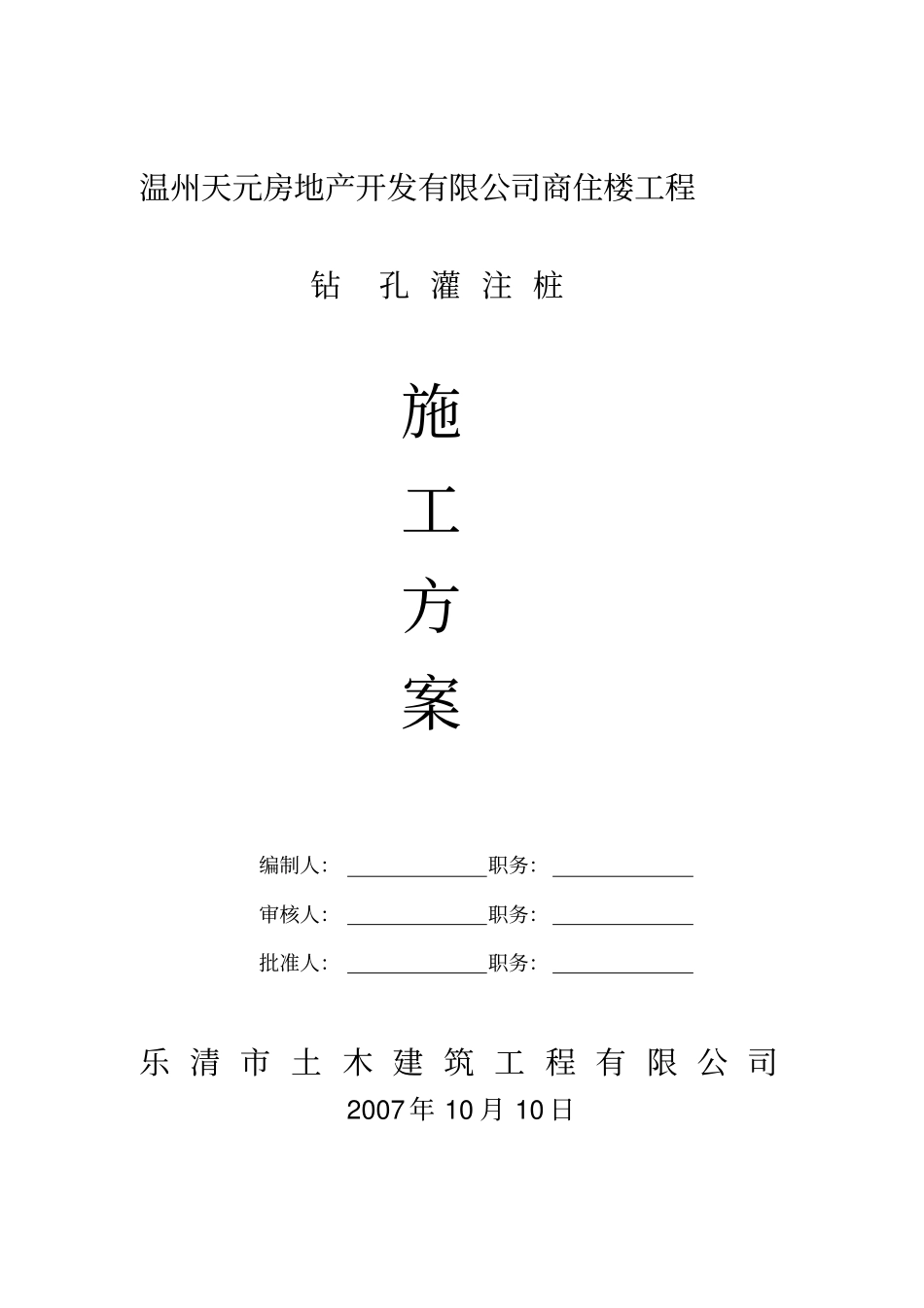

温州天元房地产开发有限公司商住楼工程钻孔灌注桩施工方案编制人：职务：审核人：职务：批准人：职务：乐清市土木建筑工程有限公司2007年10月10日虹桥镇西街村火烧基拆赔住宅楼【机械钻孔灌注桩施工方案】浙江中乐建设有限公司2第一章工程概况一、工程概况拟建的虹桥镇西街村火烧基拆赔住宅楼工程，工程建设地点:乐清市虹桥镇西街村；属于钢筋砼框架结构；地上11层；建筑高度：31.8m；总建筑面积：6107.4平方米；总工期：390天。本工程由虹桥镇西街村火烧基拆赔住宅楼建房筹建小组投资建设，乐清市建筑设计院设计，温州市增力工程勘察有限责任公司地质勘察，浙江中乐建设有限公司组织施工；由胡海伦担任项目经理。本工程工程桩采用（回旋钻）机械钻孔灌注桩，桩径600MM，共110个桩，施工桩长暂定53米，桩尖进入11含粉质粘土圆砾层，施工中以桩长控制为主。桩顶配置钢筋笼长36米，主筋8Φ14，￠6@250，螺旋箍每隔2000换1Φ12且与主筋电焊，桩主筋的砼保护层厚度不小于50MM，桩顶5D范围内箍筋加密￠6@150，钢筋笼伸入承台不小于La(40d)。桩身砼强度C25，坍落度为160～220MM，砼充盈系数不小于1.2，桩顶凿去松散部分不小于1000MM，桩底沉渣厚度不大于50MM，桩顶进入承台50MM。单桩竖向承载力特征值1400KN。桩顶设计标高除注明外，其余的桩顶标高为-1.800M，详见图纸。桩施工要求详见图集和规范《JGJ94-94》，《钻孔灌注桩（2004浙G23）标准图集》执行。二、地质条件根据温州增力工程勘察有限责任公司提供的《乐清市虹桥镇西街村火烧基拆赔房岩土工程详细勘察报告》的结果。第二章施工组织和施工部署针对该桩基工程施工工期紧的特点，公司将工程定为重点工程，建立项目施工管理网络。根据生产要素优化组合与动态管理的原则对工程进行系统管理，实行项目经理负责制，使施工过程中始终进行统一指挥，协调平衡。工程的人、财、物均实行独立的经济核算制，工程施工阶段每周召开现场协调会，综合—周的施工情况，对存在的问题进行协调平衡解决，使工程顺利进行。严格实行工作责任制，做好隐蔽工程及各工序的质量检查和验收工作，接受业主与监理公司的监督，确保桩基工程质量与施工进度。本工程桩基采用泥浆护壁混凝土钻孔灌注桩，根据场地施工条件和施工图纸中的桩虹桥镇西街村火烧基拆赔住宅楼【机械钻孔灌注桩施工方案】浙江中乐建设有限公司3位布置，我公司将投入3台沾孔灌注桩机进行桩基工程施工。第三章主要技术措施一、施工技术措施1、施工要求钻孔灌注桩施工采用泥浆护壁，反循环回旋钻成孔施工工艺，水下浇筑混凝土成桩。施工过程严格按照设计要求，《建筑地基基础工程施工质量验收规范》GB50202-2002、《混凝土结构工程施工质量验收规范》GB50204-2002以及强制性条文规定进行施工，以确保工程质量。2、材料检验由质检员对每种进场材料进行材质检验，并进行复试。到场材料必须具有符合要求的合格证书，如对到场的材料有所怀疑，可停止使用，直到复试合格后方可用于工程，否则勒令退场。3、成孔(1)、隔孔施工在钻机就位之前，对埋设护筒的位置、深度和垂直度进行复核，以确保桩位正确性。成孔对采用隔孔跳跃式流水操作，保证安全距离不小于4d，以防止对邻桩影响。(2)、确保桩身垂直成孔垂直度是灌注桩顺利施工的重要条件，因此在钻架就位之后检查机台平整和稳固情况，确保桩身成孔垂直度。(3)、控制钻进速度和护壁泥浆指标严格控制钻杆钻进速度，护壁泥浆相对密度比重控制在1.25左右。清孔时进行泥浆比重复验，相对密度控制在1.15～1.2左右。(4)、成孔之后对孔径、孔深和沉渣等检测指标进行复验，必须达到设计和施工规范要求后方可进行下道工序施工。4、钢筋笼制作钢筋笼的制作必须符合设计和施工规范要求。对钢筋笼的规格和外形尺寸进行检查，控制偏差在允许范围内。下笼时监督施工人员对钢筋笼的焊接过程，必须按规范的搭接长度和标准焊缝进行操作。并按要求放置垫块，每节二组，每组三块，补足焊接部位箍筋。钢筋笼入孔后，将吊筋固定，避免灌混凝土时钢筋笼上拱。钢筋笼制作允许偏差表----表1项次项目允许偏差值(mm)1主筋间距±10虹桥镇西街村火烧基拆赔住宅楼【机械钻孔灌注桩施...
