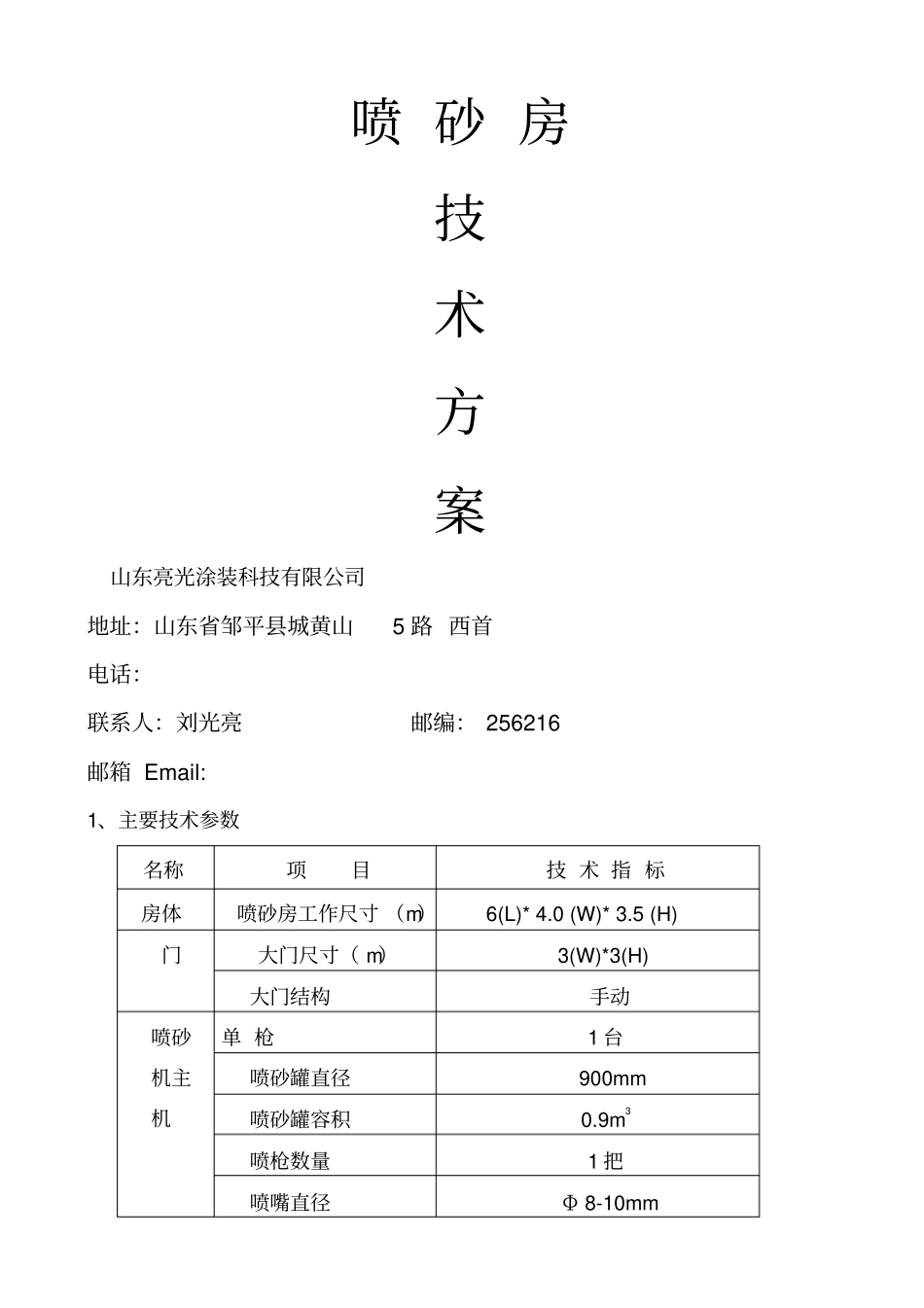

喷砂房技术方案山东亮光涂装科技有限公司地址：山东省邹平县城黄山5路西首电话：联系人：刘光亮邮编：256216邮箱Email:1、主要技术参数名称项目技术指标房体喷砂房工作尺寸（m）6(L)*4.0(W)*3.5(H)门大门尺寸（m）3(W)*3(H)大门结构手动喷砂机主机单枪1台喷砂罐直径900mm喷砂罐容积0.9m3喷枪数量1把喷嘴直径Φ8-10mm单枪清理速度20-25m2/h设计耗气量4-5m3/min磨料砂料种类及粒度使用范围钢砂G40-G16（直径0.4-1.5mm）首次加入量3000kg(钢丸计算)台车工件输送台车（客户可自备）清理等级表面清理等级Sa2.5(GB8923-88)粗糙度表面粗糙度20-40um(按工艺要求执行)照明系统照明度≥350Lux照明灯类型防爆灯照明灯数量4盏照明灯功率4*150W=600W砂尘分离器砂尘分离器砂尘分离方式两级分离分离粒度无级可调分离量8T/h通风除尘系统通风除尘系统滤芯除尘、脉冲反吹处理风量10000m3/h过滤风速0.4-0.8m/min过滤方式滤筒过滤清灰方式脉冲反吹滤筒数量12清灰耗气量1m3/min除尘效率99.99%功率7.5Kw砂料回砂料回收系统蜂窝地板气力回收收系统处理风量5700m3/h左右过滤方式滤筒过滤功率15Kw空调式喷砂服空调式喷砂服（套）1件空气压力（MPa）0.5—0.7温度调节范围（℃）10--30环保粉尘排放量<100mg/m3基础地基小于或等于0.6米2砂料回收部分喷砂房的底部为收集砂和布置吸尘管路的区域，专门用以收集喷砂时散落在的磨料及喷砂过程中产生的灰尘。喷砂房模块组合可拆分蜂窝地板实物将集砂区内用钢板制做成密封式倒“V”字形状，有利于磨料及粉尘回收与捕集。砂房模块组合可拆分蜂窝地板是在美国ABB公司的蜂窝地板技术的基础上，通过多次的优化改进，并充分考虑蜂窝回收地板及回收管道在长期使用过程中的磨损和维护,将回收地板和回收管道制作成为可拆装的模块化组合方式。使设备的维修工作极为简单快捷,节约了大量的配件更换,降低设备在长期使用过程中的维护成本.此结构为我公司首创并成功应用在中国神华集团陕西工厂的喷砂房等多家客户的环保型气力回收喷砂房体项目上.此类结构的喷砂房无需地基即可安装。蜂窝式地板的底部均匀布满了蜂窝式的小斗，这些小斗与小斗下的分气管路连接，分气管路与主气管路的风速均大于砂料的悬浮速度；喷砂作业时，喷出来的砂料全部落到蜂窝式的小斗中，再从小斗落入分气管中，最后通过主气管路，回到砂尘分离器中。蜂窝回收地板有比较快捷简便的检修维护方式，首先蜂窝地板结构简单，易磨损部位少，需要维护的部位少；并且蜂窝地板采用模块化组合方式，可方便拆卸每个部位，进入到检修点。蜂窝地板把容易磨损的弯管等部件做成了“标准件”，即做成标准更换配件，用法兰接口连接，更换时只要打开斗板，松开接口取出磨损件换上新的部件即可，无需现场去烧焊和切割。大大方便了日常的维修保养。本套房体回砂系统配置LT-12标准模块除尘器为：1组配置除尘风机型号：9-26-5A功率：15KW3砂尘分离部分为了保证喷砂的质量和效率，必须将从蜂窝地板回收回来的是砂料及粉尘的混合物进行有效的分离。砂料与粉尘分离之后，砂料才能继续循环使用，砂尘分离器的主要功能就是要高效高精度的将砂与尘分开。而分离效果的好坏直接影响喷砂机的喷砂性能及除尘器的过滤性能。本砂尘分离器采用我公司专门为喷砂系统设计的两级风力分离器，第一级为独特的旋风惯性分离器，第二级为筛网式分离器，它能有效地将回收系统中的砂尘分离，分离后的完整砂料回到喷砂机主机继续循环使用，经过滤后储存在储尘筒中等待定期清理。旋风惯性分离器的作用是使含粉尘的气体旋转运动，利用离心力的作用从气流中把细小颗粒的粉尘捕集下来。这种风选式分离器结构简单，性能稳定，没有运动部件，维护和管理都很方便。是一种广泛使用的初级除尘设备，除尘效率一般90％左右。本设备配置的分离器，采用最新型结构，精确设计。分离机组下端设有状集砂器（储料箱），机组外侧设有检修及防护用架体。分离机组上蜗旋体组与过滤（滤芯）除尘器联接，有利于减少噪音，提高工作环境质量），通过调节砂尘分离器上的调节机构，可调节分离砂料直径的大小，适合钢丸钢砂、石英砂、棕钢玉砂等砂尘分离场合，适用性非常强。砂尘分离器在...
