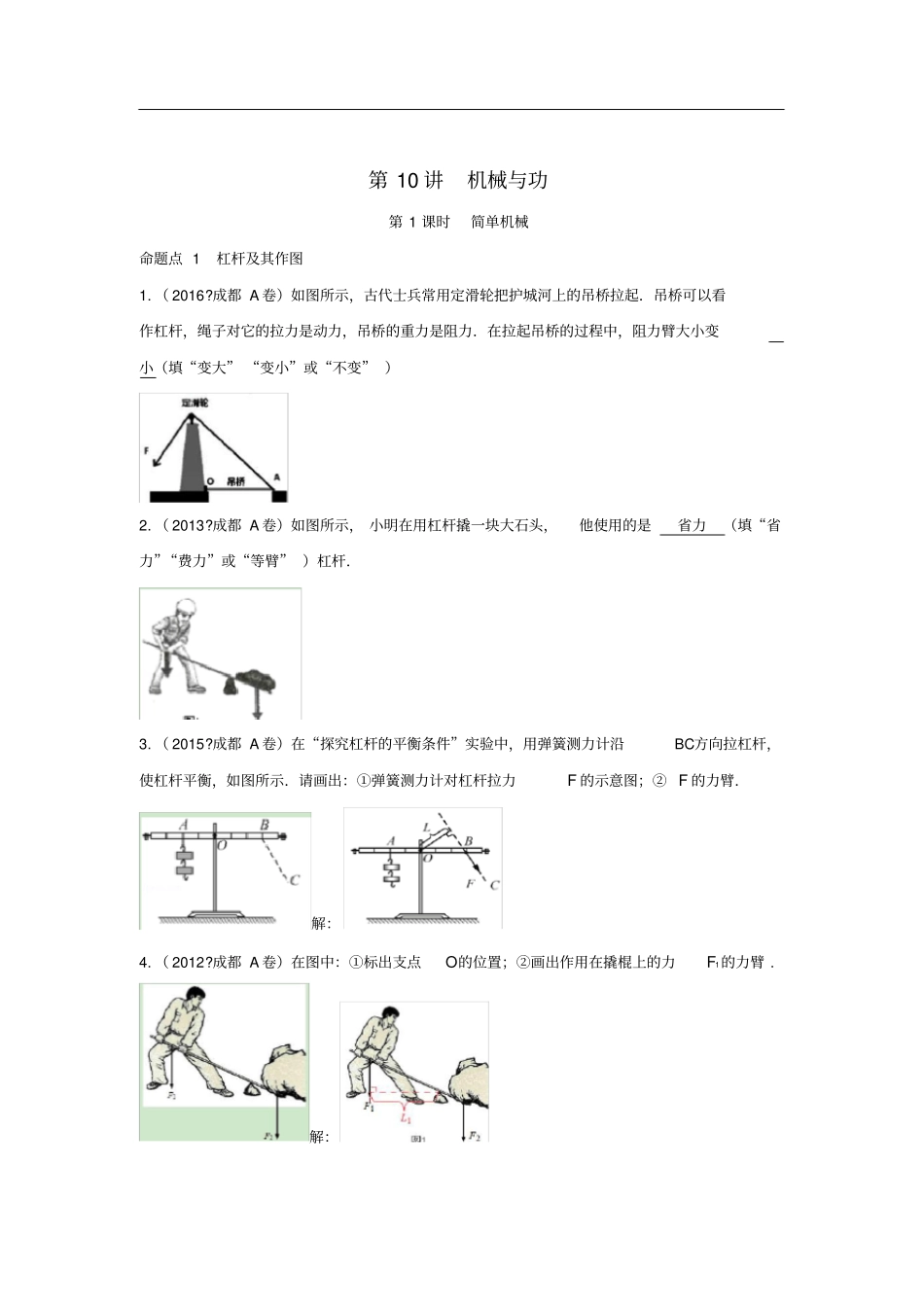

第10讲机械与功第1课时简单机械命题点1杠杆及其作图1.（2016?成都A卷）如图所示，古代士兵常用定滑轮把护城河上的吊桥拉起．吊桥可以看作杠杆，绳子对它的拉力是动力，吊桥的重力是阻力．在拉起吊桥的过程中，阻力臂大小变小（填“变大”“变小”或“不变”）2.（2013?成都A卷）如图所示，小明在用杠杆撬一块大石头，他使用的是省力（填“省力”“费力”或“等臂”）杠杆．3.（2015?成都A卷）在“探究杠杆的平衡条件”实验中，用弹簧测力计沿BC方向拉杠杆，使杠杆平衡，如图所示．请画出：①弹簧测力计对杠杆拉力F的示意图；②F的力臂．解：4.（2012?成都A卷）在图中：①标出支点O的位置；②画出作用在撬棍上的力F1的力臂.解：命题点2滑轮5.（2016?成都A卷）如图所示，古代士兵常用定滑轮把护城河上的吊桥拉起．使用定滑轮可以改变动力方向（填“省力”“省距离”或“改变动力方向”）.6.（2013?成都A卷）如图所示，使用定滑轮可以改变力的方向（填“省力”“省距离”或“改变力的方向”）．绿版练A卷1.（2016?凉山州）如图所示，杠杆处于平衡状态，如果将物体A和B同时向靠近支点的方向移动相同的距离，下列判断正确的是（C）A.杠杆仍能平衡B.杠杆不能平衡，左端下沉C.杠杆不能平衡，右端下沉D.无法判断2.（2016?柳州）如图所示是工人提升重物的情景，若不计滑轮所受重力及摩擦力，其中最省力的是（D）3.（2016?哈尔滨）如图，用撬棒撬起石块并保持平衡，下列说法正确的是（B）A．动力对撬棒的转动效果小于阻力对撬棒的转动效果B．手在A点竖直向下施力时，撬棒是个省力杠杆C．手在A点向不同方向施力时，力的大小都相等D．手分别在A、B两点沿竖直向下方向施力时，在B点比在A点费力4.（2016?天津）如图所示，在处于水平平衡的杠杆上A点，挂上4个钩码（每个钩码的质量为50g），若使杠杆在水平位置保持平衡，作用在杠杆B点的力量最小为（g取10N/kg）（D）A．15NB．6NC．3ND．1.5N5.（2014?金华）如图，用同一滑轮匀速提升同一重物（不计摩擦），图中F1、F2、F3、F4之间的大小关系正确的是（B）A．F1=F2B．F3=F4C.3121FFD.4221FF6.（2016?梧州）使用简单机械可以给人们的生活带来便利.如图甲所示，旗杆的顶端安装着一个定滑轮，用来改变拉力的方向；如图乙所示，把手尽量远离钢丝钳的转动轴，这是为了增大动力臂，从而在使用时更加省力.甲乙7.（2016?揭阳）轻质木杆AB可以绕O点转动，OA：OB=3：1，A端细线下挂300N的重物静止在水平地面上，若使木杆保持水平位置，且重物对水平地面的压力为零，在B点要用900N的力竖直向下拉．此木杆为费力（填“省力”或“费力”或“等臂”）杠杆．8.如图所示，利用滑轮组匀速提升重物，经过10s，重物被提升了3m，则绳子自由端移动的速度是0.6m/s.9.(2016?钦州)如图所示，物体重G=50N，在F=5N的拉力作用下向左匀速运动，若不计细绳与滑轮的摩擦，则物体受到地面摩擦力的大小为10N，方向向右．10.（2016?东营）如图所示，某人在A处提起物体，请在图中画出最省力的绳子绕法．解：11.(2016?荆门)用独轮车搬运砖头（如图），把砖头放在车箱A（填“A”或“B”）区域，抬起车把时更省力．请在图中作出抬起车把时最小力的示意图．解：12.（2016?宜宾）如图所示，探究小组利用铁架台、带有刻度的杠杆、细线、若干相同钩码、弹簧测力计（单位：N）等实验器材探究杠杆的平衡条件，在探究实验中：（1）在挂钩码前，小组发现杠杆左端高右端低（如图甲），应将杠杆两端的平衡螺母向左（填“左”或“右”）端调节，使杠杆在水平位置平衡，这样做的目的是为了方便读出力臂；（2）接着小组在杠杆的两侧挂上不同数量的钩码，移动钩码的位置，使杠杆重新在水平位置平衡（如图乙），这时杠杆两侧受到的作用力大小等于（填“大于”“等于”或“小于”）各自钩码所受重力大小，若在A、B下方都再增挂一个相同的钩码，则杠杆左（填“左”或“右”）端将下沉；（3）如图丙是已经调节平衡的杠杆，用弹簧测力计在杠杆C处竖直向上拉，在A处挂上适当的钩码，使杠杆在水平位置平衡，则弹簧测力计读数为3N，钩码总质量为0.2kg（g取10N/kg）.B卷13.（2016?遂宁）如图所示，作用在杠杆一端...
