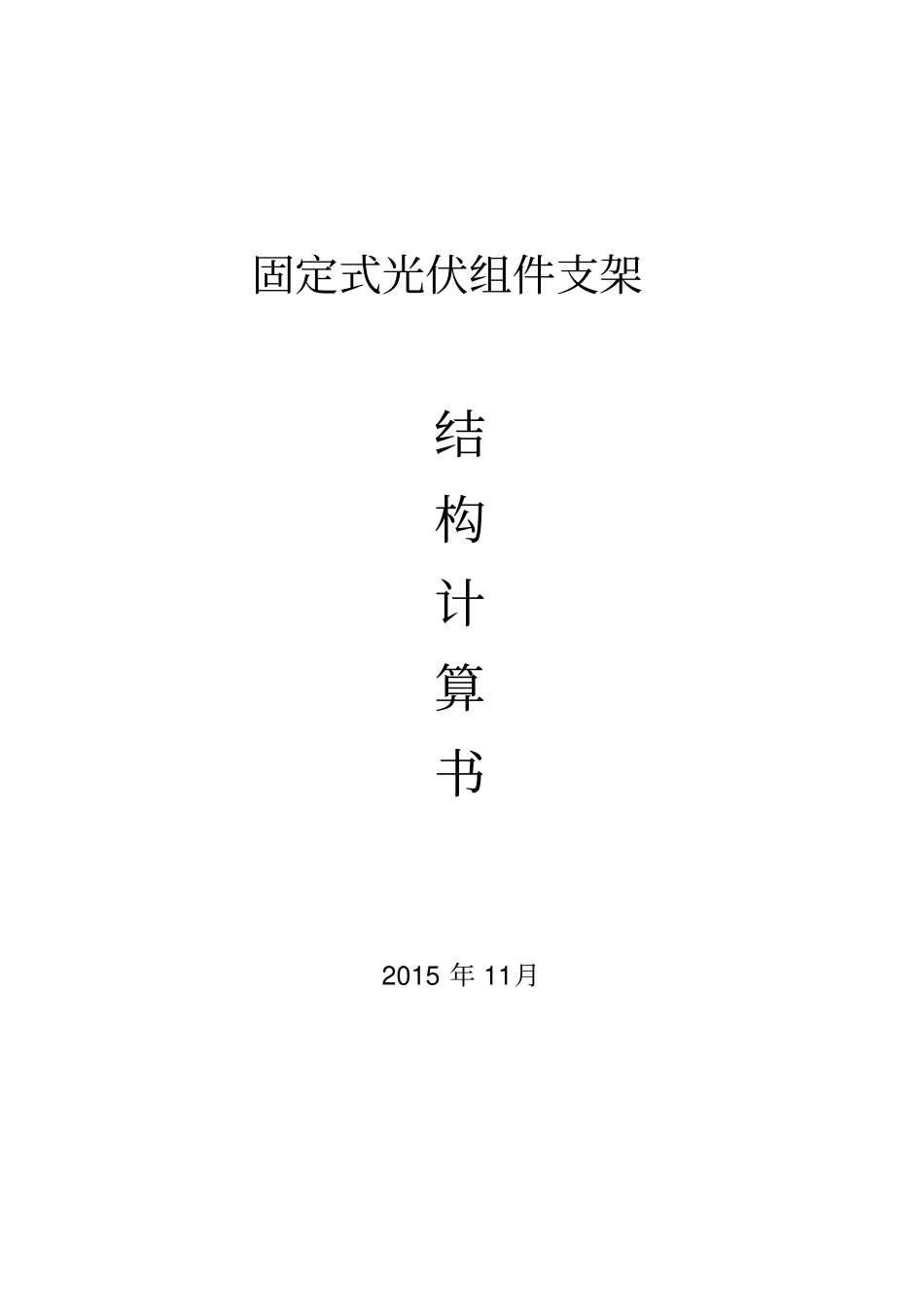

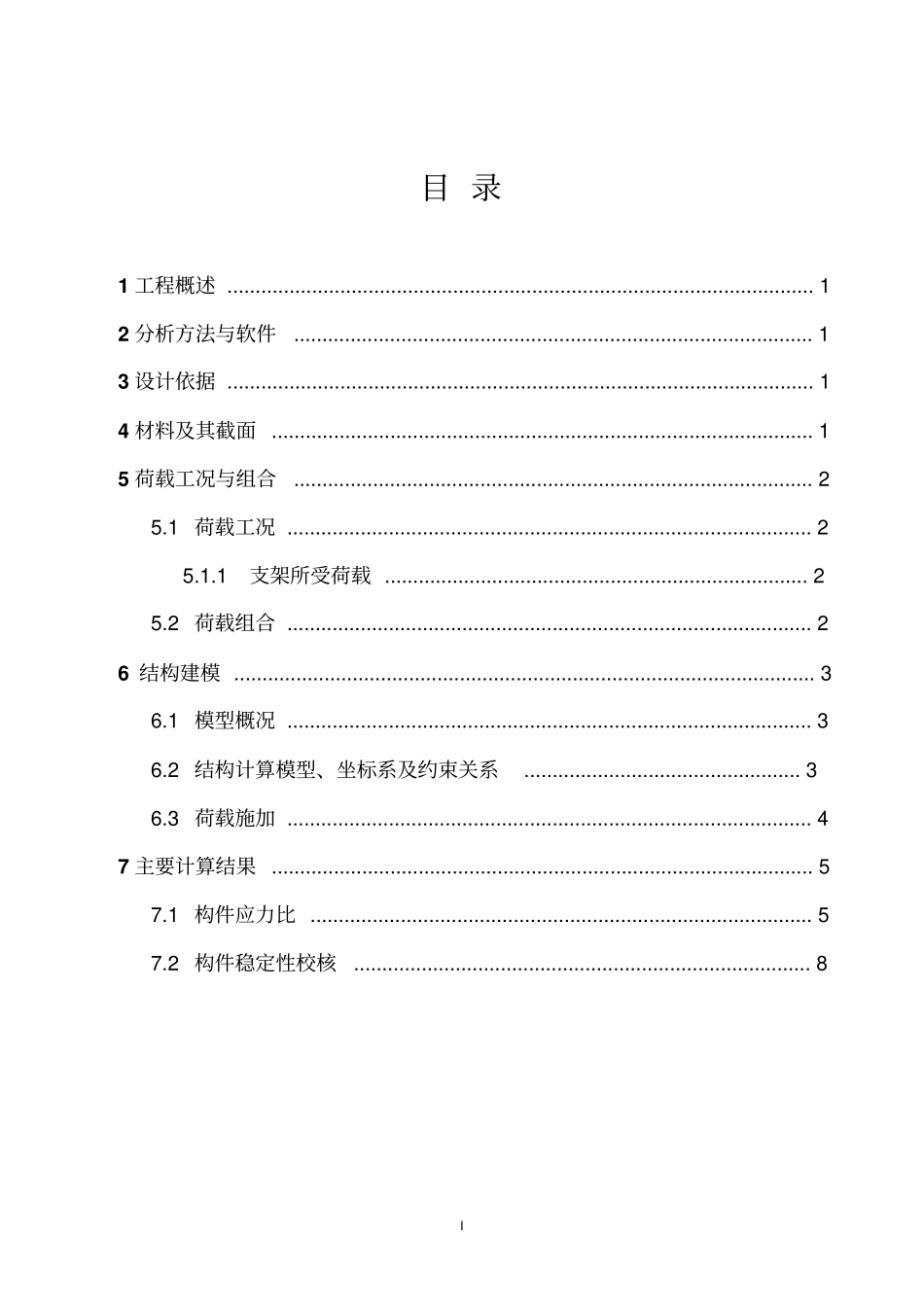

固定式光伏组件支架结构计算书2015年11月I目录1工程概述........................................................................................................12分析方法与软件............................................................................................13设计依据........................................................................................................14材料及其截面................................................................................................15荷载工况与组合............................................................................................25.1荷载工况.............................................................................................25.1.1支架所受荷载...........................................................................25.2荷载组合.............................................................................................26结构建模.......................................................................................................36.1模型概况.............................................................................................36.2结构计算模型、坐标系及约束关系.................................................36.3荷载施加.............................................................................................47主要计算结果................................................................................................57.1构件应力比.........................................................................................57.2构件稳定性校核.................................................................................8结构计算书11工程概述支架共8榀，间距为3m，两端带悬挑0.58mm，总长22.16m，电池板组水平宽度2.708米、斜面长度3.3米，荷载按25年重现期计算，结构重要性系数0.95，项目地点在黑龙江省牡丹江市,结构计算的三维示意如下图1所示。图1.1总体结构模型2分析方法与软件采用SAP2000V15钢结构分析软件进行结构计算分析。3设计依据1)建筑结构可靠度设计统一标准(GB50068-2001)2)建筑结构荷载规范(GB50009-2012)3)建筑抗震设计规范(GB50011-20104)钢结构设计规范(GB50017-2003)4材料及其截面材料材质性能，详见下表4.1。表4.1材料性能材料名称单位重量N/m3fy屈服强度N/m2f设计强度N/m2抗拉强度N/m2弹性模量E1N/m2泊松比UQ2357.85E4235E6215E6390E62.1E110.3Q3457.85E4345E6310E6470E62.1E110.3结构计算书25荷载工况与组合5.1荷载工况计算所考虑的荷载有恒载、雪荷载以及风荷载作用（由于本支架比较轻，地震工况与风荷载相比，其远不起控制作用，因此，可不考虑地震工况）。5.1.1支架所受荷载支架受到的荷载主要有支架自重、电池板及安装附件自重、风载、雪载。荷载通过檩条传递到支架柱上，模型按各荷载大小均匀分布到檩条上进行加载。1）结构构件自重：由计算软件自动考虑。2）恒荷载（太阳能电池板等安装组件）：0.15kN/㎡（包括各种连接件）。组件总重：W组件=150*22.16*3.3=10969.2N檩条线荷载：q组件=W组件/（4*22.16）=123.8N/m3）雪荷载：雪荷载由四根檩条承受，按线均布荷载计：按下面公式计算：Sk=μrs0=0.7*0.639=0.4473kN/m2注：a)电池板安装角度为35度，μr取0.7。b)s0为25年重现期雪压值（根据牡丹江市10年和100年雪压值，按公式E.3.4（GB50009-2012）求得）雪压总重：W雪=447.3*22.16*2.708=26842N檩条线荷载：q雪=W雪/（4*22.16）=302.8N/m4）风荷载：电池板安装后35度斜角，风载体型系数取1.3。按下面公式计算基本风压：ωk=βz*μs*μz*ω0=1*1.3*1*0.43=0.559kN/m2其中：①、地面粗糙度为B类，安装高度小于10米，μz取1。βz取1。②ω0（等于0.43kN/m2）为25年重现期风压值（根据牡丹江市10年和100年雪压值，按公式E.3.4（GB50009-20...
