国内沉淀硫酸钡现状和发展VIP免费

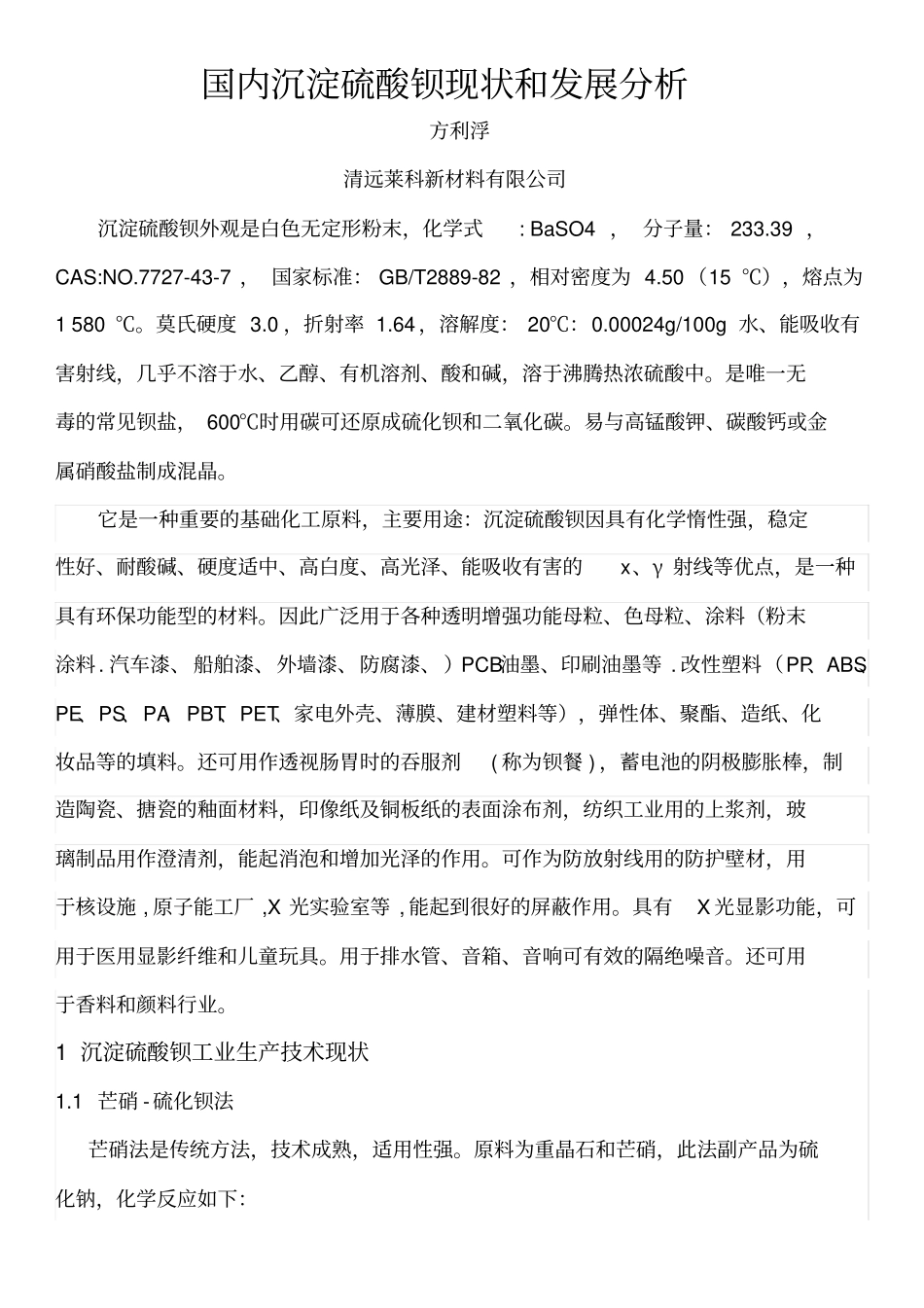

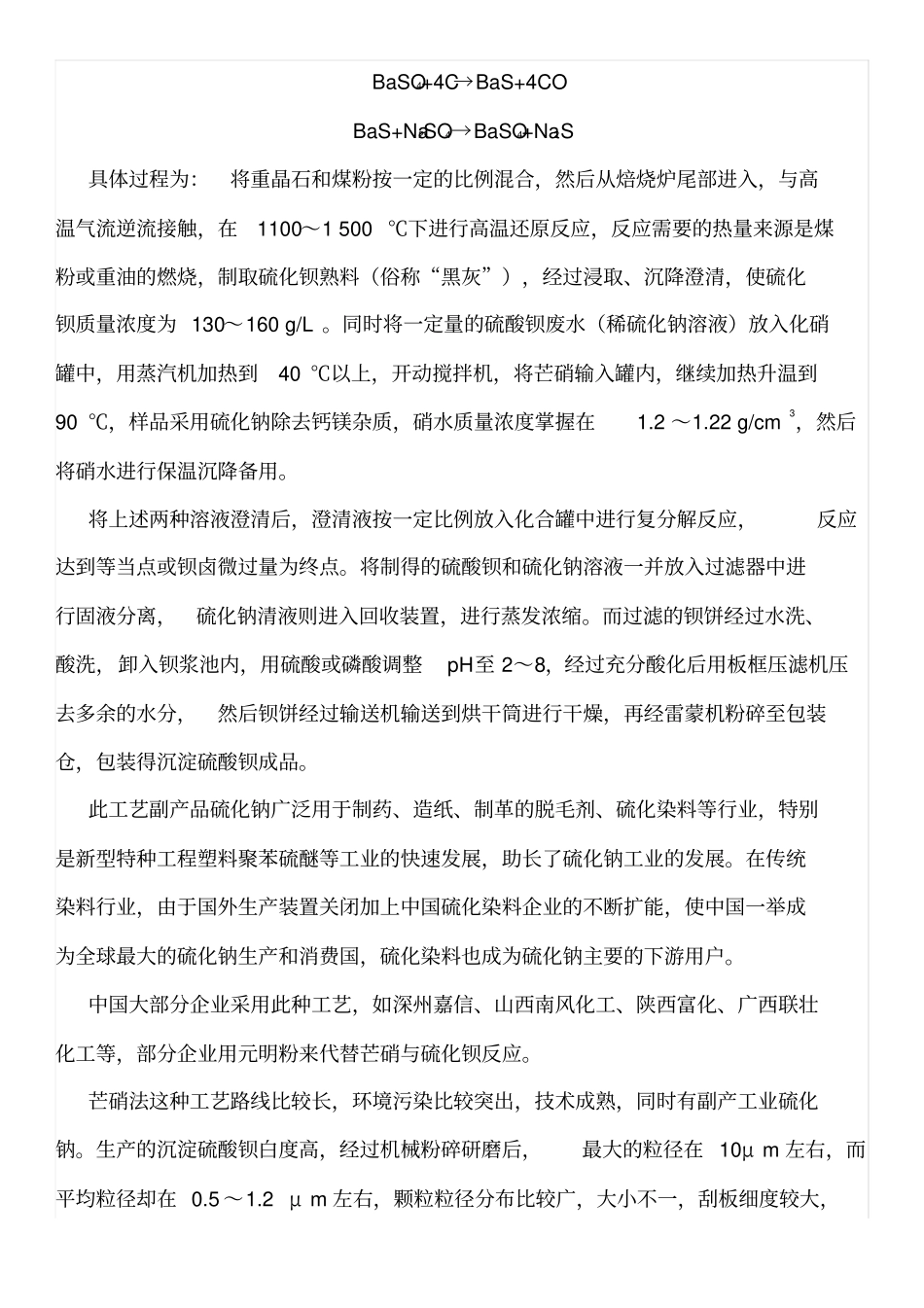

国内沉淀硫酸钡现状和发展分析方利浮清远莱科新材料有限公司沉淀硫酸钡外观是白色无定形粉末，化学式:BaSO4，分子量：233.39，CAS:NO.7727-43-7，国家标准：GB/T2889-82，相对密度为4.50（15℃），熔点为1580℃。莫氏硬度3.0，折射率1.64，溶解度：20℃：0.00024g/100g水、能吸收有害射线，几乎不溶于水、乙醇、有机溶剂、酸和碱，溶于沸腾热浓硫酸中。是唯一无毒的常见钡盐，600℃时用碳可还原成硫化钡和二氧化碳。易与高锰酸钾、碳酸钙或金属硝酸盐制成混晶。它是一种重要的基础化工原料，主要用途：沉淀硫酸钡因具有化学惰性强，稳定性好、耐酸碱、硬度适中、高白度、高光泽、能吸收有害的x、γ射线等优点，是一种具有环保功能型的材料。因此广泛用于各种透明增强功能母粒、色母粒、涂料（粉末涂料.汽车漆、船舶漆、外墙漆、防腐漆、）PCB油墨、印刷油墨等.改性塑料（PP、ABS、PE、PS、PA、PBT、PET、家电外壳、薄膜、建材塑料等），弹性体、聚酯、造纸、化妆品等的填料。还可用作透视肠胃时的吞服剂(称为钡餐)，蓄电池的阴极膨胀棒，制造陶瓷、搪瓷的釉面材料，印像纸及铜板纸的表面涂布剂，纺织工业用的上浆剂，玻璃制品用作澄清剂，能起消泡和增加光泽的作用。可作为防放射线用的防护壁材，用于核设施,原子能工厂,X光实验室等,能起到很好的屏蔽作用。具有X光显影功能，可用于医用显影纤维和儿童玩具。用于排水管、音箱、音响可有效的隔绝噪音。还可用于香料和颜料行业。1沉淀硫酸钡工业生产技术现状1.1芒硝-硫化钡法芒硝法是传统方法，技术成熟，适用性强。原料为重晶石和芒硝，此法副产品为硫化钠，化学反应如下：BaSO4+4C→BaS+4COBaS+Na2SO4→BaSO4+Na2S具体过程为：将重晶石和煤粉按一定的比例混合，然后从焙烧炉尾部进入，与高温气流逆流接触，在1100～1500℃下进行高温还原反应，反应需要的热量来源是煤粉或重油的燃烧，制取硫化钡熟料（俗称“黑灰”），经过浸取、沉降澄清，使硫化钡质量浓度为130～160g/L。同时将一定量的硫酸钡废水（稀硫化钠溶液）放入化硝罐中，用蒸汽机加热到40℃以上，开动搅拌机，将芒硝输入罐内，继续加热升温到90℃，样品采用硫化钠除去钙镁杂质，硝水质量浓度掌握在1.2～1.22g/cm3，然后将硝水进行保温沉降备用。将上述两种溶液澄清后，澄清液按一定比例放入化合罐中进行复分解反应，反应达到等当点或钡卤微过量为终点。将制得的硫酸钡和硫化钠溶液一并放入过滤器中进行固液分离，硫化钠清液则进入回收装置，进行蒸发浓缩。而过滤的钡饼经过水洗、酸洗，卸入钡浆池内，用硫酸或磷酸调整pH至2～8，经过充分酸化后用板框压滤机压去多余的水分，然后钡饼经过输送机输送到烘干筒进行干燥，再经雷蒙机粉碎至包装仓，包装得沉淀硫酸钡成品。此工艺副产品硫化钠广泛用于制药、造纸、制革的脱毛剂、硫化染料等行业，特别是新型特种工程塑料聚苯硫醚等工业的快速发展，助长了硫化钠工业的发展。在传统染料行业，由于国外生产装置关闭加上中国硫化染料企业的不断扩能，使中国一举成为全球最大的硫化钠生产和消费国，硫化染料也成为硫化钠主要的下游用户。中国大部分企业采用此种工艺，如深州嘉信、山西南风化工、陕西富化、广西联壮化工等，部分企业用元明粉来代替芒硝与硫化钡反应。芒硝法这种工艺路线比较长，环境污染比较突出，技术成熟，同时有副产工业硫化钠。生产的沉淀硫酸钡白度高，经过机械粉碎研磨后，最大的粒径在10μm左右，而平均粒径却在0.5～1.2μm左右，颗粒粒径分布比较广，大小不一，刮板细度较大，分散差，因此对光产生了散射，从而使涂膜暗淡、光泽度不高，限制其在高档油漆、涂料中的使用，只能够满足一般的涂料质量要求，在中低档油墨、陶瓷等领域使用。另外，由于硫化钡在空气中不稳定，容易生成多硫化钡，因此生成的沉淀硫酸钡中杂质含量偏高，硫酸钡质量分数在97%左右，并且游离钡含量偏高，有时会因硫离子或单质硫含量高而产生硫化氢味道（臭鸡蛋味）。1.2硫化钡-硫酸法硫化钡-硫酸法工艺其实与芒硝-硫酸钠法一样，只不过采用硫酸来代替硫酸钠，它的副产物是硫化氢，化学反应过程是：BaS+H2SO4→BaSO4+H2S具体过程是：将重...
