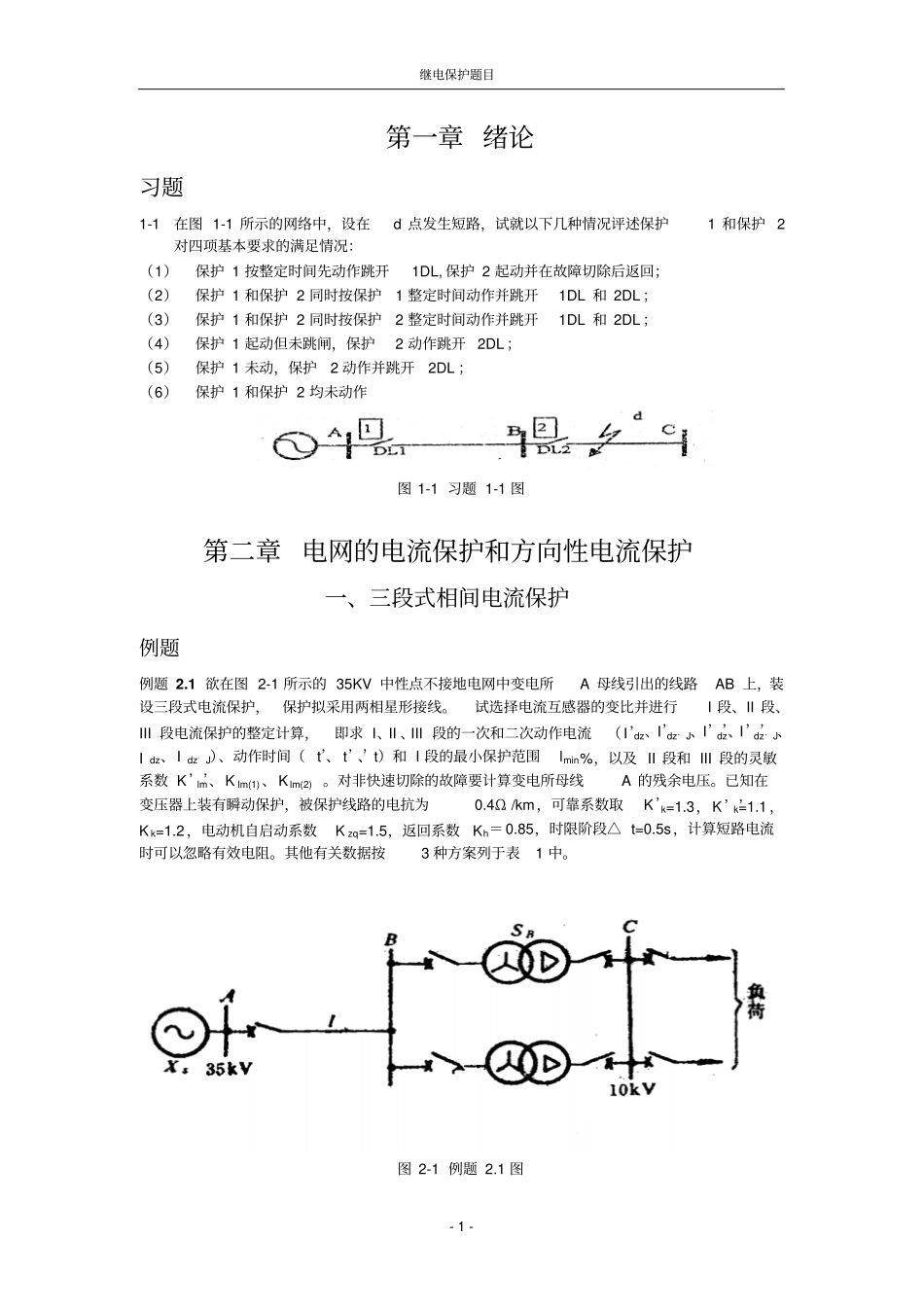

继电保护题目-1-第一章绪论习题1-1在图1-1所示的网络中，设在d点发生短路，试就以下几种情况评述保护1和保护2对四项基本要求的满足情况：（1）保护1按整定时间先动作跳开1DL,保护2起动并在故障切除后返回；（2）保护1和保护2同时按保护1整定时间动作并跳开1DL和2DL；（3）保护1和保护2同时按保护2整定时间动作并跳开1DL和2DL；（4）保护1起动但未跳闸，保护2动作跳开2DL；（5）保护1未动，保护2动作并跳开2DL；（6）保护1和保护2均未动作图1-1习题1-1图第二章电网的电流保护和方向性电流保护一、三段式相间电流保护例题例题2.1欲在图2-1所示的35KV中性点不接地电网中变电所A母线引出的线路AB上，装设三段式电流保护，保护拟采用两相星形接线。试选择电流互感器的变比并进行I段、II段、III段电流保护的整定计算，即求I、II、III段的一次和二次动作电流（I’dz、I’dz·J、I’’dz、I’’dz·J、Idz、Idz·J）、动作时间（t’、t’’、t）和I段的最小保护范围lmin%，以及II段和III段的灵敏系数K’’lm、Klm(1)、Klm(2)。对非快速切除的故障要计算变电所母线A的残余电压。已知在变压器上装有瞬动保护，被保护线路的电抗为0.4Ω/km，可靠系数取K’k=1.3，K’’k=1.1，Kk=1.2，电动机自启动系数Kzq=1.5，返回系数Kh＝0.85，时限阶段△t=0.5s，计算短路电流时可以忽略有效电阻。其他有关数据按3种方案列于表1中。图2-1例题2.1图继电保护题目-2-表1三种方案方案系统电抗Xs(Ω)线路长度l(km)变压器额定负荷Se·fh(MVA)10kV线路保护最长动作时间tiθ(s)Se·B(MVA)Ud%10.3102×107.5152.520.882×7.57.510232152×5.67.581.5解参见图2-1。已知Xs=0.3Ω，l=10km，SB=2×10MVA，Ud%=7.5，Sfh=15MVA，t10＝2.5s。1求电流I段定值（1）动作电流I’dzI’dz＝K’k×Ｉd·B·max＝1.3×4.97＝6.46（kA）其中Ｉd·B·max＝ES/（Xs＋XAB）＝（37/3）/（0.3＋10×0.4）＝4.97（kA）(2)灵敏性校验，即求lminlmin=1/Zb×(（3/2)·Ex/I’dz－Xs,max)=1/0.4×((37/2)/6.46－0.3)=6.4(km)lmin%=6.4/10×100%=64%>15%2求电流II段定值(1)求动作电流I’’dz为与相邻变压器的瞬动保护相配合，按躲过母线C最大运行方式时流过被整定保护的最大短路电流来整定（取变压器为并列运行）于是Ｉd·C·max＝ES/（Xs＋XAB＋XB／2）＝（37/3）/（0.3＋4＋9.2/2）＝2.4（kA）I’’dz＝K’’k·Ｉd·C·max＝1.1×2.4＝2.64（kA）式中XB＝Ud%×（U2B/SB）＝0.075×（352／10）＝9.2（Ω）（2）灵敏性校验K’’lm=Ｉd·B·min/I’’dz＝3/2×4.97／2.64＝1.63>1.5满足要求（3）求动作时间t（设相邻瞬动保护动作时间为0s）t’’=0+0.5=0.5(s)3求电流III段定值（1）求动作电流IdzIdz=(Kk/Kh)×Kzq×Imaxfh=(1.2/0.85)×1.5×247=523(A)式中Imaxfh=Sfh/（3Uming）=15/（3×35）=247（A）（2）灵敏性校验本线路末端短路时Klm(1)=((3/2)×4.97)/0.523=8.22>1.5满足要求相邻变压器出口母线C（变压器为单台运行）三相短路时继电保护题目-3-Ｉ（3）d·C·max＝ES/（Xs＋XAB＋XB）＝（37/3）/(0.3+4+9.2)=1.58（kA）考虑C点短路为y，d11接线变压器后短路，当该点为两相短路时，对所研究的保护动作最不利，又因保护接线采用两继电器式两相星形接线，故有Ｉ（2）d·min＝(1/2)Ｉ（3）d·C·min故Klm(2)=0.5×1580／523＝1.5>1.2满足要求如采用三继电器式两相星形接线，灵敏系数还可提高1倍。4.求电流互感器变比及继电器动作电流(1)求电流互感器变比：按两台变压器在运行时为最大工作电流的计算条件，故Ｉg·max＝2SB／3UＥ×1.05＝（2×10／3×35）×1.05＝346（Ａ）取n1=400/5（2）继电器动作电流I段I’dz·J＝Kjx×I’dz/n1=6.46×103/80=80.75（Ａ）II段I’’dz·J=2.64×103/80=33（Ａ）III段Idz·J=523/80=6.54（Ａ）5求当非快速切除故障时母线A的最小残压非快速保护的动作区最靠近母线A的一点为电流I段最小保护范围的末端，该点短路时母线A的残余电压为Ucy=Id·lmin%·XAB式中Id＝Ｅ／（XＳ＋lmin%·XAB）故Ucy=Ｅ·lmin%·XAB／（XＳ＋lmin%·XAB）按残余电压定义，即可得出计算Ucy%的公式Ucy%＝Ucy／Ｅ＝lmin%·XAB／（XＳ＋lmin%·...
