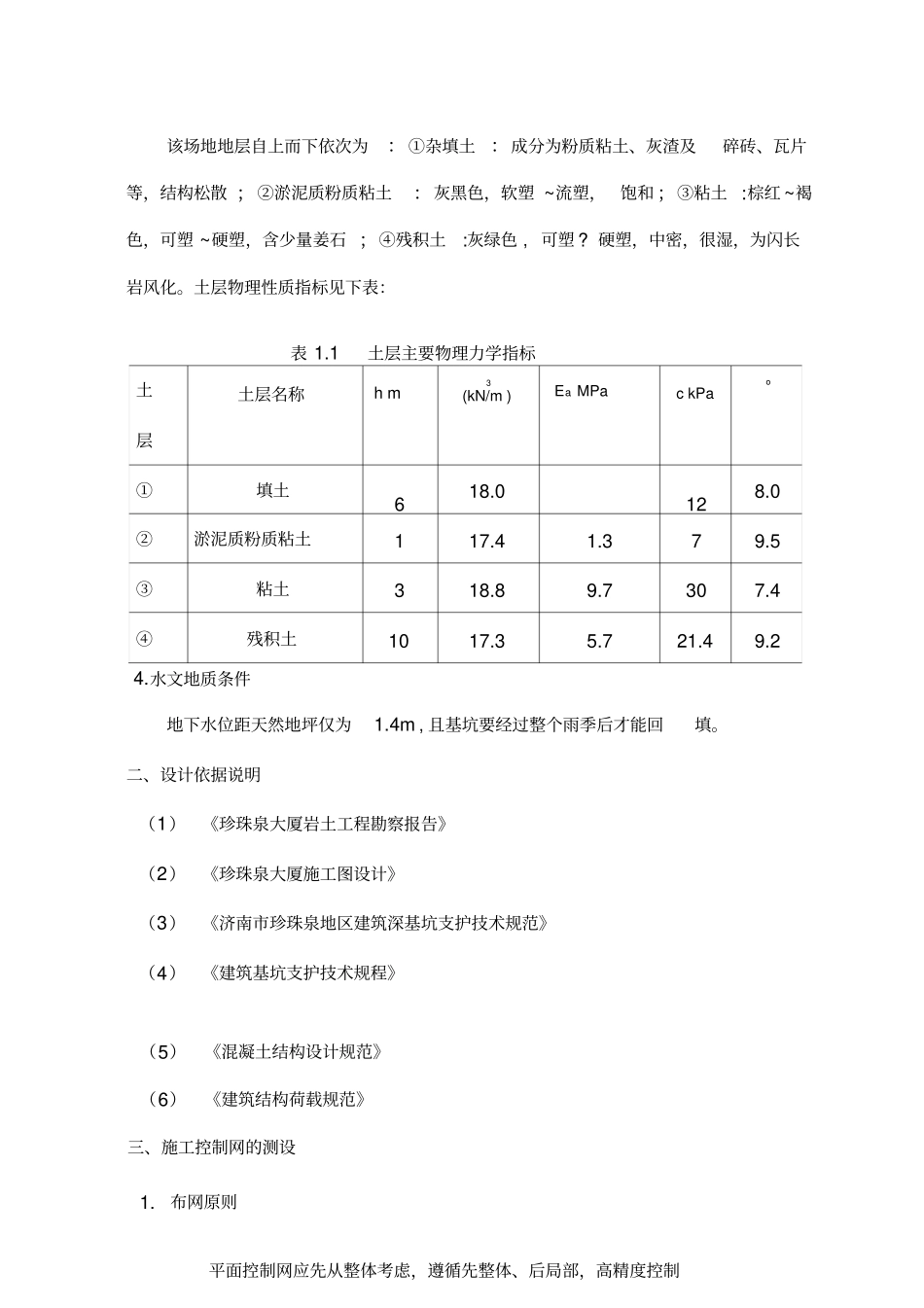

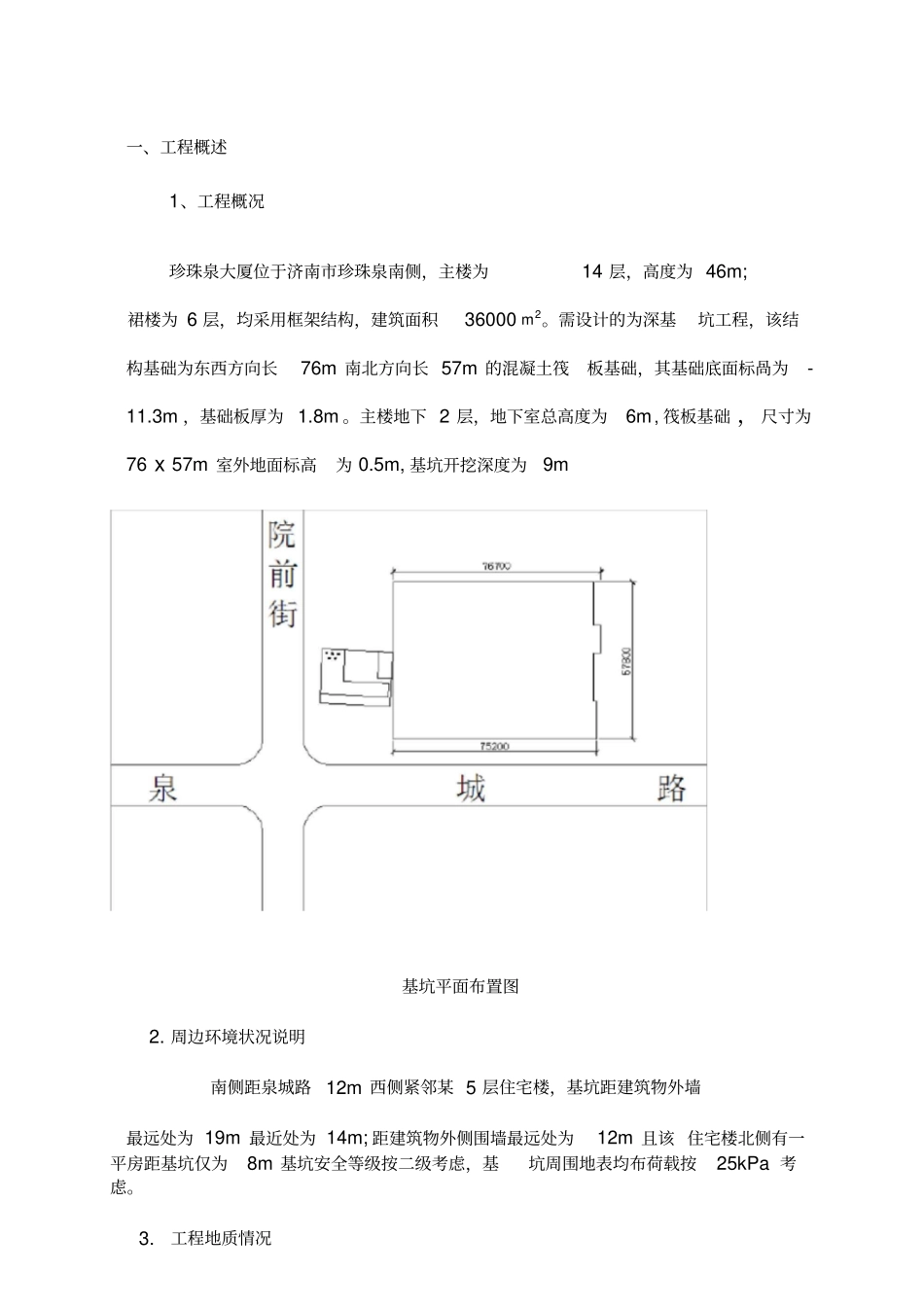

本科生课程设计课程：土木工程施工题目：深基坑开挖施工方案课程设计2015年7月5日一、工程概述1、工程概况珍珠泉大厦位于济南市珍珠泉南侧，主楼为14层，高度为46m;裙楼为6层，均采用框架结构，建筑面积36000m2。需设计的为深基坑工程，该结构基础为东西方向长76m南北方向长57m的混凝土筏板基础，其基础底面标咼为-11.3m，基础板厚为1.8m。主楼地下2层，地下室总高度为6m,筏板基础，尺寸为76x57m室外地面标高为0.5m,基坑开挖深度为9m基坑平面布置图2.周边环境状况说明南侧距泉城路12m西侧紧邻某5层住宅楼，基坑距建筑物外墙最远处为19m最近处为14m;距建筑物外侧围墙最远处为12m且该住宅楼北侧有一平房距基坑仅为8m基坑安全等级按二级考虑，基坑周围地表均布荷载按25kPa考虑。3.工程地质情况该场地地层自上而下依次为：①杂填土：成分为粉质粘土、灰渣及碎砖、瓦片等，结构松散；②淤泥质粉质粘土：灰黑色，软塑~流塑，饱和；③粘土:棕红~褐色，可塑~硬塑，含少量姜石；④残积土:灰绿色,可塑?硬塑，中密，很湿，为闪长岩风化。土层物理性质指标见下表：表1.1土层主要物理力学指标土层土层名称hm3(kN/m)EaMPackPao①填土618.0128.0②淤泥质粉质粘土117.41.379.5③粘土318.89.7307.4④残积土1017.35.721.49.24.水文地质条件地下水位距天然地坪仅为1.4m,且基坑要经过整个雨季后才能回填。二、设计依据说明（1）《珍珠泉大厦岩土工程勘察报告》（2）《珍珠泉大厦施工图设计》（3）《济南市珍珠泉地区建筑深基坑支护技术规范》（4）《建筑基坑支护技术规程》（5）《混凝土结构设计规范》（6）《建筑结构荷载规范》三、施工控制网的测设1.布网原则平面控制网应先从整体考虑，遵循先整体、后局部，高精度控制低精度的原则。2.施工控制网的测设（1）控制点引测利用规划给定现场坐标点引测出多个固定平面控制网，基坑开挖前在基坑外设置4个坐标位置控制布点，要求埋深1.5米，各布点保证通视，控制网点用全站仪进行投测，用混凝土浇注并以钢柱作标记，并将坐标桩设在便于观测又不易遭到破坏地方加以固定、保护，并测定高程作为工程定位放线依据，精度限差要求如下表：等级导线长度平均边长测角误差方位角闭合差导线相对闭合差二等1.0(km)200(m)士10（〃）士20石（〃）1/10000（2）控制网布设依据场内导线控制点，沿距建筑物基坑边坡线约2米远位置测设各轴线方向控制基准点，埋设外控基准点，要求埋深0.5m，并浇注混凝土稳固。要求所有栋号的控制桩点（含坐标控制点及高程控制点）设置在便于观测且不易产生位移的控制面上，控制桩均为混凝土墩埋地设置，混凝土墩截面为200mM200mm深度不小于800mm控制面上用红漆对轴线及高程等进行标示。（3）控制网加密和施工放线根据平面控制坐标点以及建筑总平面图中各幢号角点标注坐标进行放线。方法是，先按建筑总平面图坐标，计算出各幢楼在总图上的坐标，再根据该点处的坐标和测设的场地控制网，将全站仪架在坐标控制点上，定出各幢楼的坐标。垫层施工完成后，进行控制网加密，各轴线交点要以红三角作标记，要求轴线间距、线垂直角必须符合规范要求。（4）轴线控制网的精度等级根据《工程测量规范》要求控制网的技术指标必须符合下表的规等级测角中误差（）边长相对中误差二级士121/15000（5）建筑坐标系的建立为便于施工中测量数据计算，需要建立建筑坐标系。场地整平应设10X10m或20X20m方格网，在各方格点上做好控制桩，并测出各标桩处的自然地形、标高，作为计算挖土方量和施工控制的依据。施工中的数据计算，放样工作均应以此坐标系为依据，且经角度、距离校核之后符合允许误差要求。四、高程控制网的布设（1）依据测绘管理部门提供的水准基点高程，采用水准仪对所提供的水准基点进行引测，测设一条闭合或符合水准路线，埋设同坐标平面控制网一样的高程控制网。(2)高程控制网设置4个水准点，并作相互校核，校核后点的较差不得超过3mm取平均值作为该平面施工中标高的基准点。水准点的间距小于100m距离基坑挖土边线不小于15-25m。(3)在向基坑内引测标咼时，首先联测咼程控制网点，以判断控制网水准点是否被碰动，经联测确认无误后，方可向基坑内引测所...
