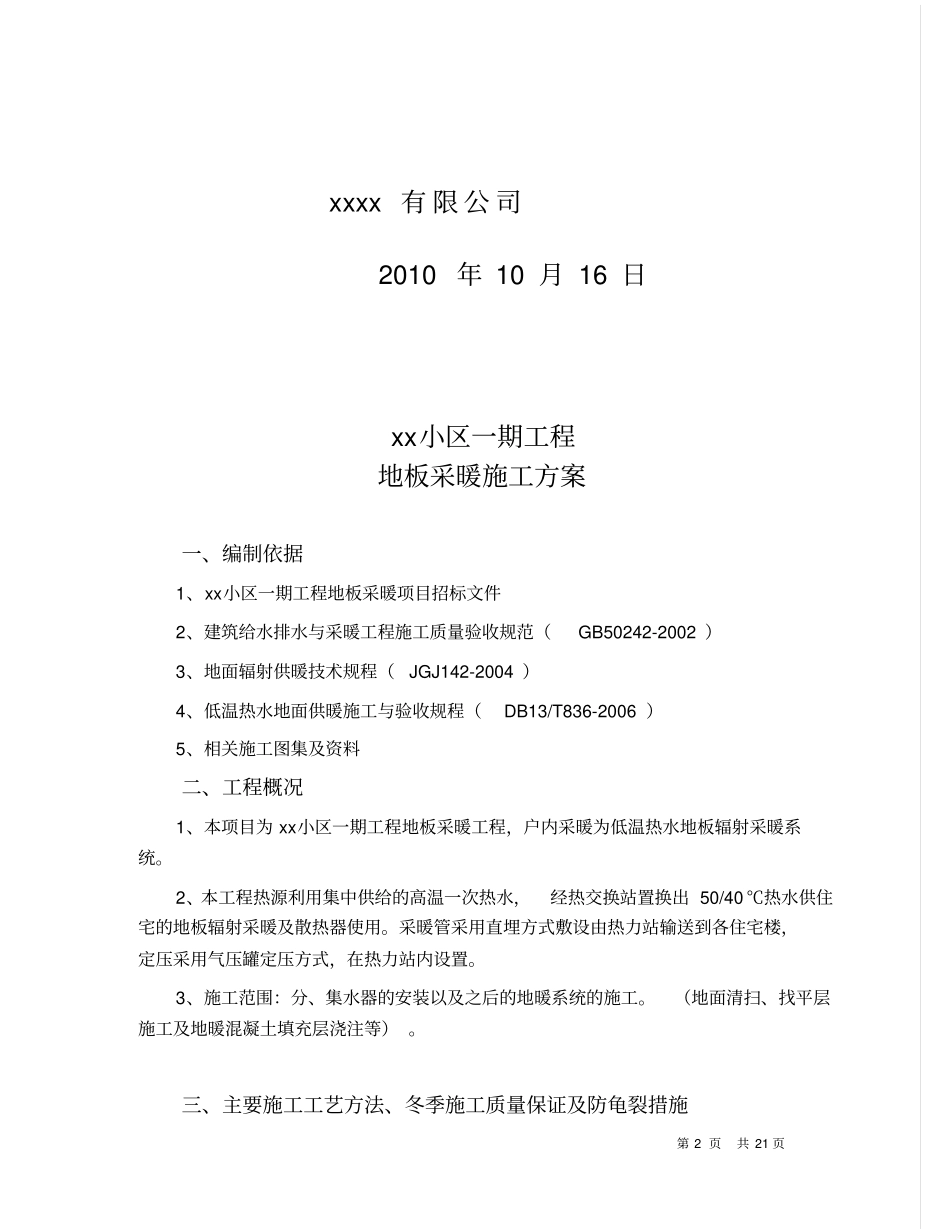

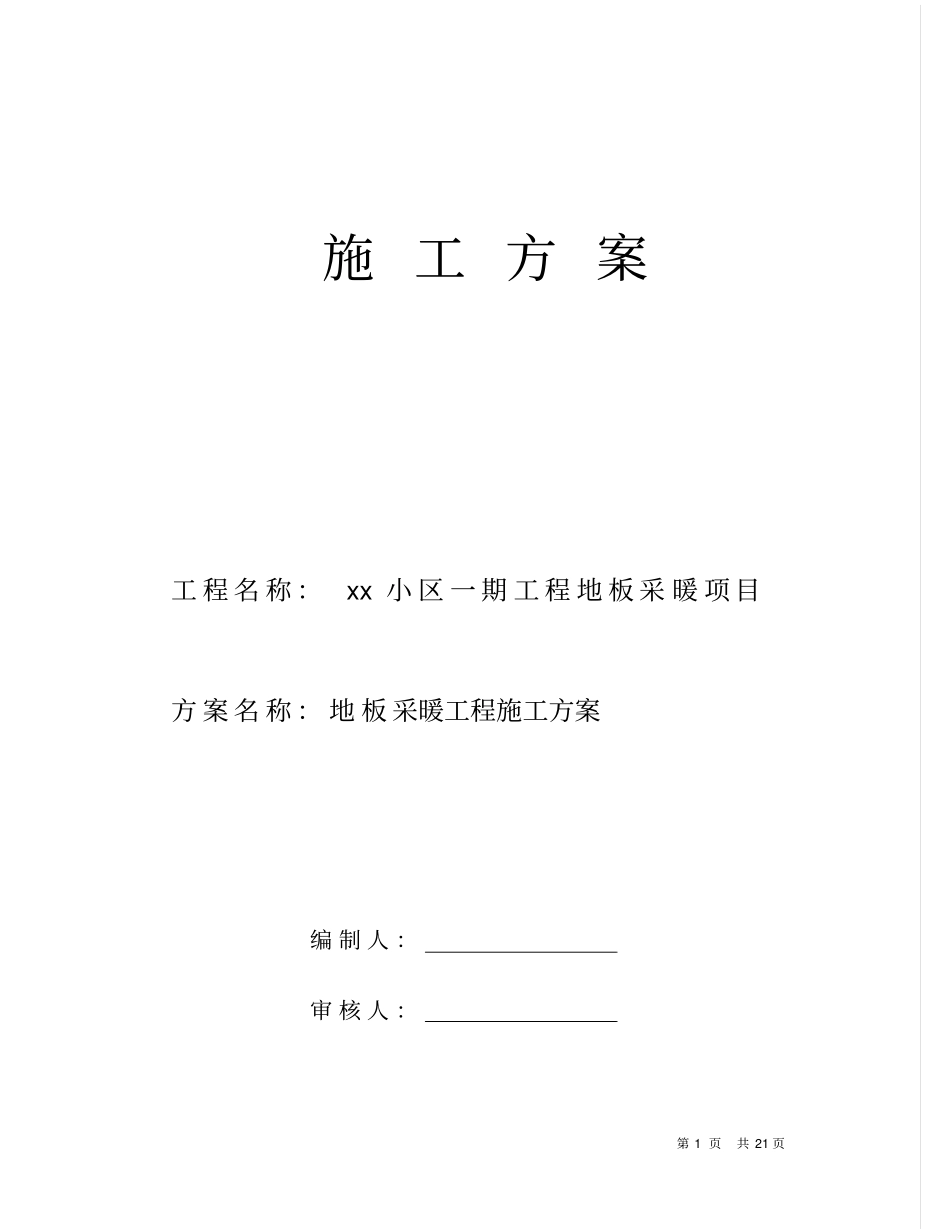

第1页共21页施工方案工程名称：xx小区一期工程地板采暖项目方案名称：地板采暖工程施工方案编制人：审核人：第2页共21页xxxx有限公司2010年10月16日xx小区一期工程地板采暖施工方案一、编制依据1、xx小区一期工程地板采暖项目招标文件2、建筑给水排水与采暖工程施工质量验收规范（GB50242-2002）3、地面辐射供暖技术规程（JGJ142-2004）4、低温热水地面供暖施工与验收规程（DB13/T836-2006）5、相关施工图集及资料二、工程概况1、本项目为xx小区一期工程地板采暖工程，户内采暖为低温热水地板辐射采暖系统。2、本工程热源利用集中供给的高温一次热水，经热交换站置换出50/40℃热水供住宅的地板辐射采暖及散热器使用。采暖管采用直埋方式敷设由热力站输送到各住宅楼，定压采用气压罐定压方式，在热力站内设置。3、施工范围：分、集水器的安装以及之后的地暖系统的施工。（地面清扫、找平层施工及地暖混凝土填充层浇注等）。三、主要施工工艺方法、冬季施工质量保证及防龟裂措施第3页共21页（一）一般规定1、地板辐射供暖的安装工程，施工前应具备下列条件：A：设计图纸及其它技术文件齐全。B：经批准的施工方案或施工组织设计。C：施工力量和机具等，能保证正常施工。D：施工现场、施工用水和用电、材料储备场地等临时设施，能满足施工需要。2、地板辐射供暖施工前，应了解建筑物的结构、熟悉设计图纸。施工方案及其它工种的配合措施。安装人员应熟悉管材的一般性能，掌握基本操作要点，严禁盲目施工。3、加热管安装时，应对材料的外观进行检查，并清除管道和管件内外的污垢和杂物。4、安装过程中，应防止油漆、沥青或其它化学溶剂污染塑料类管道。5、管道系统安装间断或完毕的敝口处，应随时封堵。6、绝热层应铺设在平整的基础上。7、按设计图纸的要求，进行配管，同一通路的加热管应保持水平。8、加热管的弯曲半径、塑料管不宜小于6倍管外径。9、填充层内的加热管不得有接头。10、采用专用工具断管，断口应平整，断口面应垂直于管辐线。（二）主要施工工艺方法1、苯板铺设施工A.聚苯板铺设前后细心核对建筑物房间尺寸、功能、墙体位置是否与设计图一致。第4页共21页B.绝热材料铺设在平整的结构层或平整的地面上，铺设平整、搭接严密，边缝挤满。C.门口等不规则部位铺设时，要按实际形状采用刀割成型后铺设。D.卫生间、厨房等有特殊要求的部位铺板时，按设计要求尺寸割断，保护防水层。E.盘管施工前，质检员须按设计图纸重新核对一次，无误后方可转入下一道工序。2、分（集）水器安装A.专业管工组装分集水器B.分集水器固定，分水器安装在上，集水器安装在下，集水器中心一般距水平地面300mm，分集水器中心距一般为200mm。C.分集水器安装要求横平竖直，与分集水器连接盘管要求立面、水平面都垂直。D.安装完分集水器及时清理油麻污物。3、加热盘管敷设A.按设计要求尺寸准备加热盘管管材，本工程采用聚丁烯（PB）管，规格为∮20.B.采用专用剪子断管，断口应平整，断面垂直管轴线。C.每环路为一根管，安装时PB管材不允许有接头。D.盘管时从分集水器开始安装，用专用管卡将PB管直接固定在聚苯板上。E.盘管固定点的间距，直管段每隔500mm-700mm设置，弯曲管段不应大于300mm。F.盘管露出地面至分集水器的管段，设置塑料蛇皮套管，以防局部光照老化。H..盘管经过门洞、伸缩缝处（卫生间等特殊要求除外）加塑料蛇皮套管。4、打压测试第5页共21页A.完毕后按设计要求进行两次打压测试。B.根据目前环境状况，采用气压试验，打压介质为空气，打压工具为简易气泵即可。C.第一次打压盘管系统安装完毕后打压，即每套分、集水器系统各个环路连通打压，以0.6MPa表压试压，以不渗不漏且一个小时内压力将不超过0.05MPa为合格，监理签字后方可通知土建方带压填充混凝土。D.第二次打压为泵送沙浆凝固后进行盘管打压。以0.6MPa表压试压，以不渗不漏且一个小时内压力降不超过0.05MPa为合格，详细作好打压记录打压表。监理签字后，甲乙双方以签署文字形式进行完工交接。5、调试与运行A.地面辐射供暖系统未经调试严禁运行使用，调试工作需要在具备正常供暖和供电的条件下进行，由建设单位配合进行。B.系统调试...
