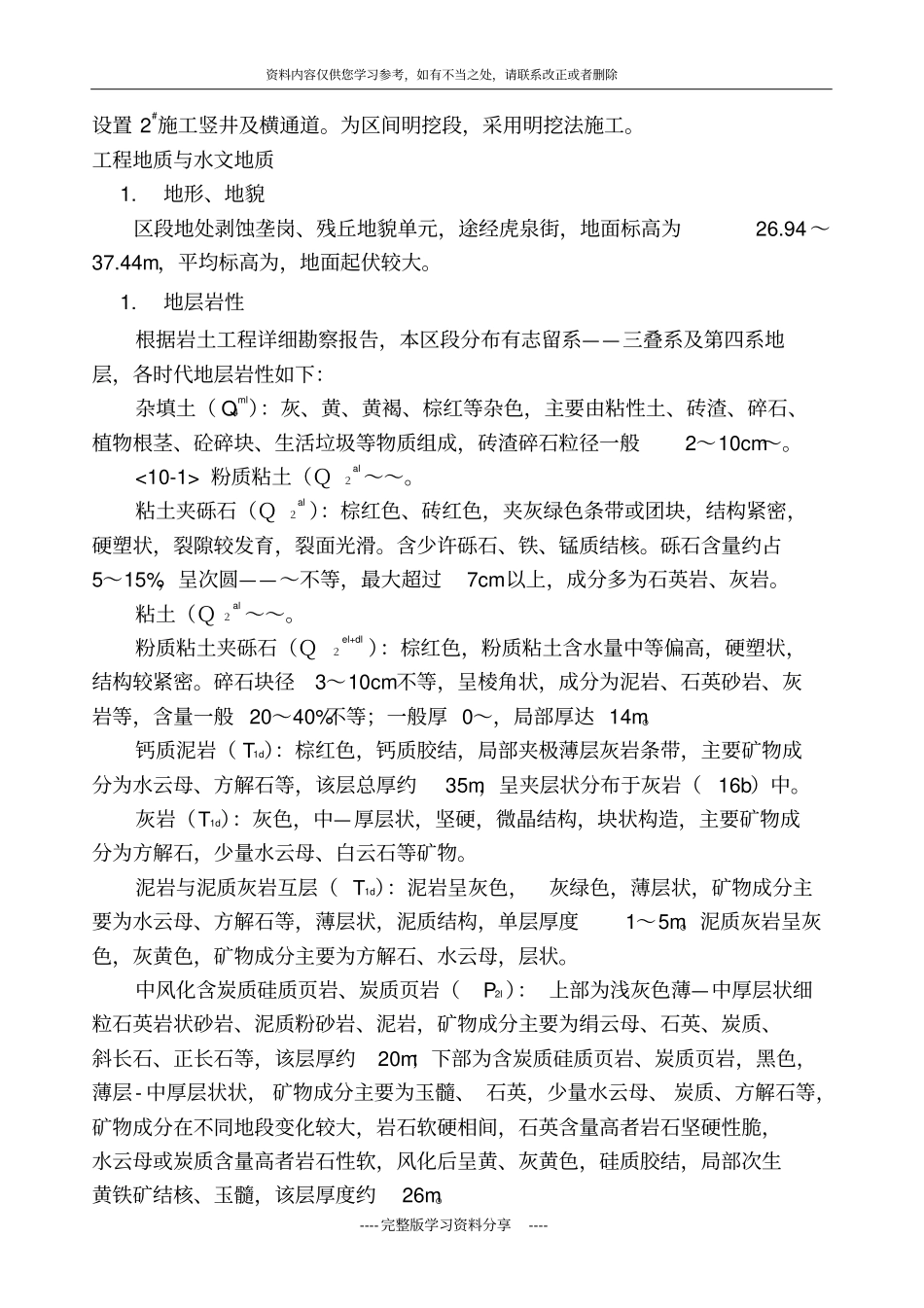

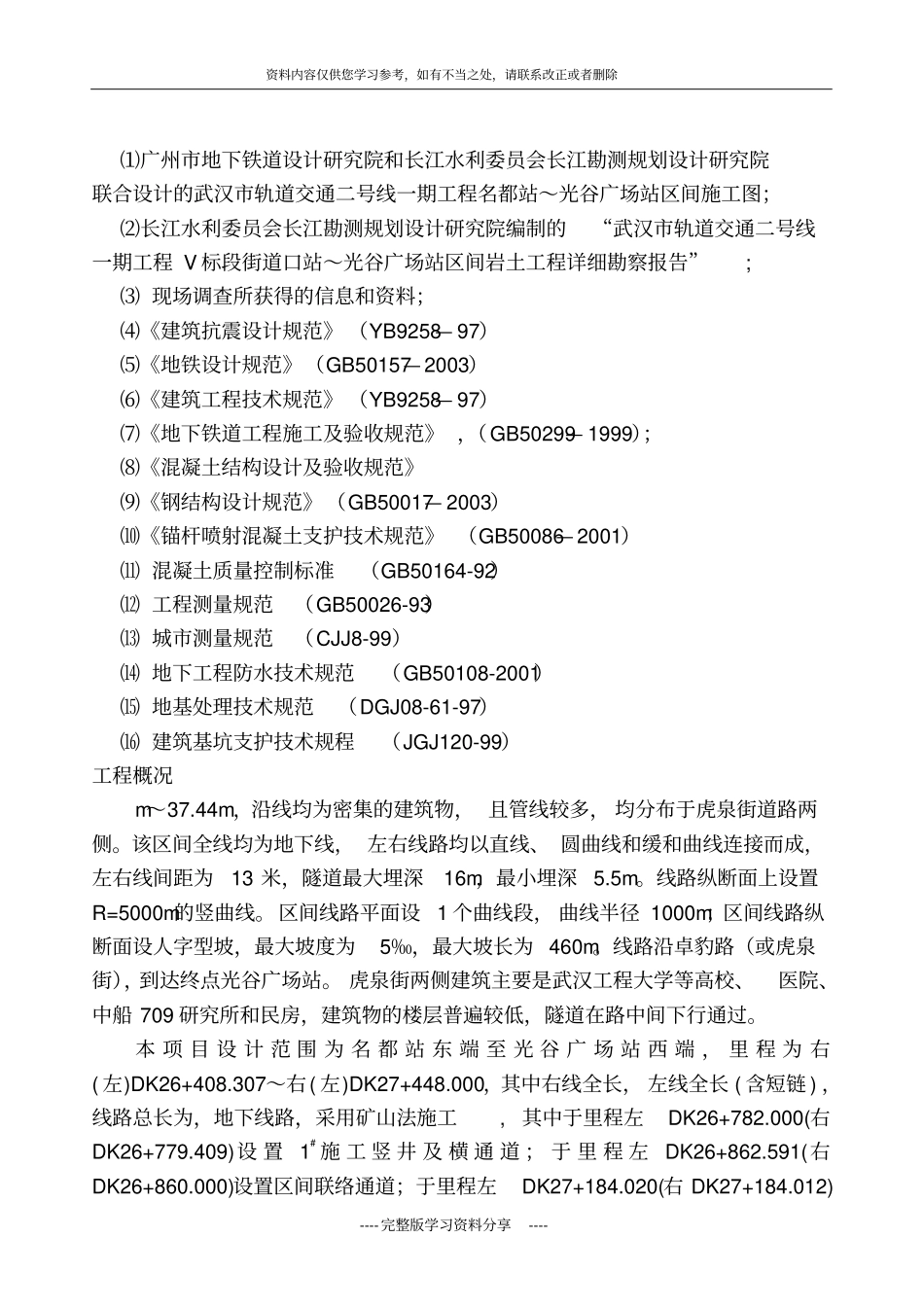

资料内容仅供您学习参考，如有不当之处，请联系改正或者删除----完整版学习资料分享----武汉轨道交通二号线一期工程名都站～光谷广场站区间名都站~光谷广场站区间隧道专项施工方案编制：审核：审批：中铁四局集团有限公司武汉轨道交通二号线第二十五标段项目经理部二OO八年十一月1、编制说明资料内容仅供您学习参考，如有不当之处，请联系改正或者删除----完整版学习资料分享----⑴广州市地下铁道设计研究院和长江水利委员会长江勘测规划设计研究院联合设计的武汉市轨道交通二号线一期工程名都站～光谷广场站区间施工图；⑵长江水利委员会长江勘测规划设计研究院编制的“武汉市轨道交通二号线一期工程V标段街道口站～光谷广场站区间岩土工程详细勘察报告”;⑶现场调查所获得的信息和资料；⑷《建筑抗震设计规范》（YB9258—97）⑸《地铁设计规范》（GB50157—2003）⑹《建筑工程技术规范》（YB9258—97）⑺《地下铁道工程施工及验收规范》，（GB50299—1999）；⑻《混凝土结构设计及验收规范》⑼《钢结构设计规范》（GB50017—2003）⑽《锚杆喷射混凝土支护技术规范》（GB50086—2001）⑾混凝土质量控制标准（GB50164-92）⑿工程测量规范（GB50026-93）⒀城市测量规范（CJJ8-99）⒁地下工程防水技术规范（GB50108-2001）⒂地基处理技术规范（DGJ08-61-97）⒃建筑基坑支护技术规程（JGJ120-99）工程概况m～37.44m，沿线均为密集的建筑物，且管线较多，均分布于虎泉街道路两侧。该区间全线均为地下线，左右线路均以直线、圆曲线和缓和曲线连接而成，左右线间距为13米，隧道最大埋深16m，最小埋深5.5m。线路纵断面上设置R=5000m的竖曲线。区间线路平面设1个曲线段，曲线半径1000m；区间线路纵断面设人字型坡，最大坡度为5‰，最大坡长为460m。线路沿卓豹路（或虎泉街），到达终点光谷广场站。虎泉街两侧建筑主要是武汉工程大学等高校、医院、中船709研究所和民房，建筑物的楼层普遍较低，隧道在路中间下行通过。本项目设计范围为名都站东端至光谷广场站西端，里程为右(左)DK26+408.307～右(左)DK27+448.000，其中右线全长，左线全长(含短链)，线路总长为，地下线路，采用矿山法施工,其中于里程左DK26+782.000(右DK26+779.409)设置1#施工竖井及横通道；于里程左DK26+862.591(右DK26+860.000)设置区间联络通道；于里程左DK27+184.020(右DK27+184.012)资料内容仅供您学习参考，如有不当之处，请联系改正或者删除----完整版学习资料分享----设置2#施工竖井及横通道。为区间明挖段，采用明挖法施工。工程地质与水文地质1.地形、地貌区段地处剥蚀垄岗、残丘地貌单元，途经虎泉街，地面标高为26.94～37.44m，平均标高为，地面起伏较大。1.地层岩性根据岩土工程详细勘察报告，本区段分布有志留系——三叠系及第四系地层，各时代地层岩性如下：杂填土（Q4ml）：灰、黄、黄褐、棕红等杂色，主要由粘性土、砖渣、碎石、植物根茎、砼碎块、生活垃圾等物质组成，砖渣碎石粒径一般2～10cm～。<10-1>粉质粘土（Ｑ２al～～。粘土夹砾石（Ｑ２al）：棕红色、砖红色，夹灰绿色条带或团块，结构紧密，硬塑状，裂隙较发育，裂面光滑。含少许砾石、铁、锰质结核。砾石含量约占5～15%，呈次圆——～不等，最大超过7cm以上，成分多为石英岩、灰岩。粘土（Ｑ２al～～。粉质粘土夹砾石（Ｑ２el+dl）：棕红色，粉质粘土含水量中等偏高，硬塑状，结构较紧密。碎石块径3～10cm不等，呈棱角状，成分为泥岩、石英砂岩、灰岩等，含量一般20～40%不等；一般厚0～，局部厚达14m。钙质泥岩（T1d）：棕红色，钙质胶结，局部夹极薄层灰岩条带，主要矿物成分为水云母、方解石等，该层总厚约35m，呈夹层状分布于灰岩（16b）中。灰岩（T1d）：灰色，中—厚层状，坚硬，微晶结构，块状构造，主要矿物成分为方解石，少量水云母、白云石等矿物。泥岩与泥质灰岩互层（T1d）：泥岩呈灰色，灰绿色，薄层状，矿物成分主要为水云母、方解石等，薄层状，泥质结构，单层厚度1～5m。泥质灰岩呈灰色，灰黄色，矿物成分主要为方解石、水云母，层状。中风化含炭质硅质页岩、炭质页岩（P2l）：上部为浅灰色薄—中厚层状细粒石英岩状砂岩、泥质...
