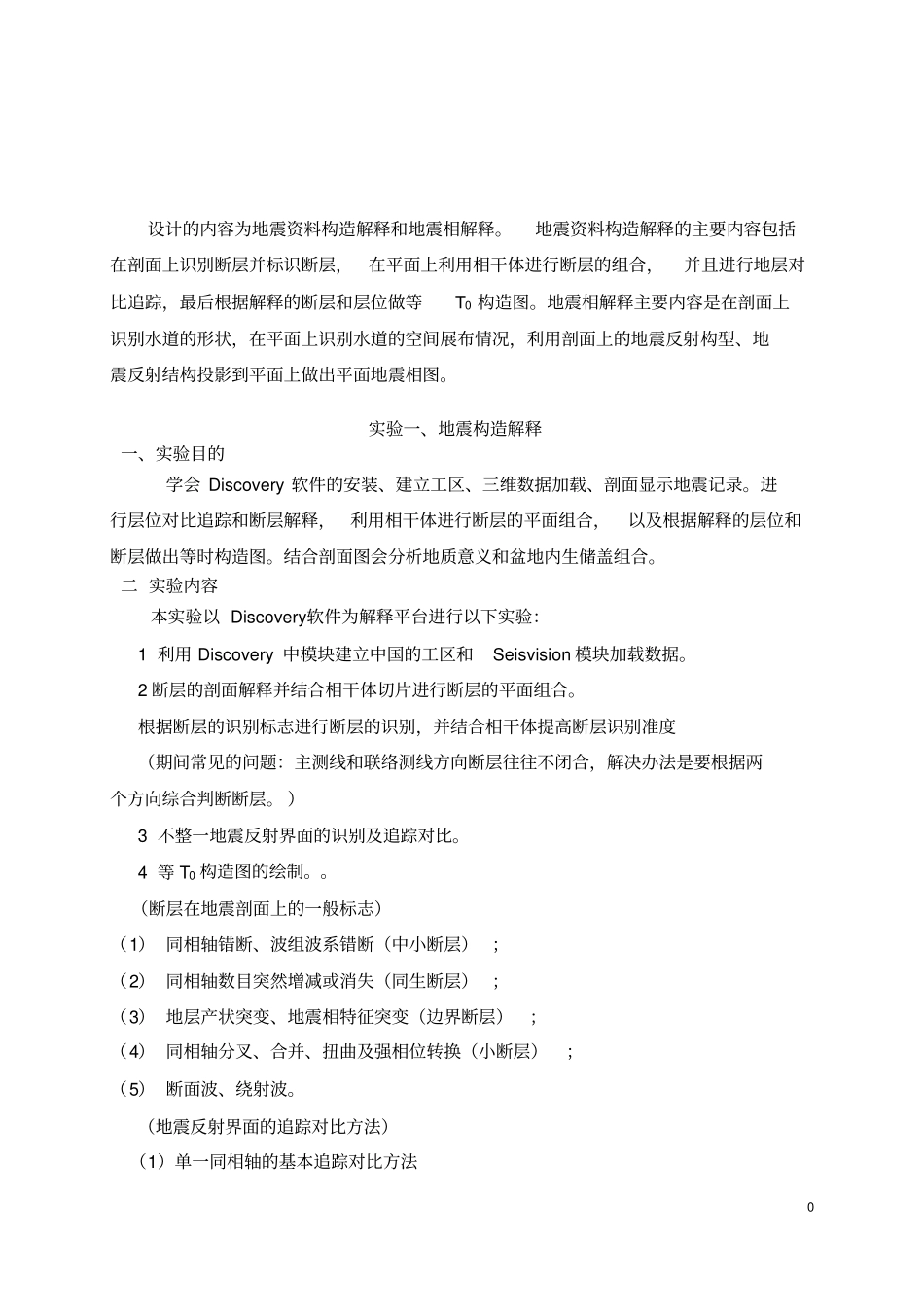

0设计的内容为地震资料构造解释和地震相解释。地震资料构造解释的主要内容包括在剖面上识别断层并标识断层，在平面上利用相干体进行断层的组合，并且进行地层对比追踪，最后根据解释的断层和层位做等T0构造图。地震相解释主要内容是在剖面上识别水道的形状，在平面上识别水道的空间展布情况，利用剖面上的地震反射构型、地震反射结构投影到平面上做出平面地震相图。实验一、地震构造解释一、实验目的学会Discovery软件的安装、建立工区、三维数据加载、剖面显示地震记录。进行层位对比追踪和断层解释，利用相干体进行断层的平面组合，以及根据解释的层位和断层做出等时构造图。结合剖面图会分析地质意义和盆地内生储盖组合。二实验内容本实验以Discovery软件为解释平台进行以下实验：1利用Discovery中模块建立中国的工区和Seisvision模块加载数据。2断层的剖面解释并结合相干体切片进行断层的平面组合。根据断层的识别标志进行断层的识别，并结合相干体提高断层识别准度（期间常见的问题：主测线和联络测线方向断层往往不闭合，解决办法是要根据两个方向综合判断断层。）3不整一地震反射界面的识别及追踪对比。4等T0构造图的绘制。。（断层在地震剖面上的一般标志）（1）同相轴错断、波组波系错断（中小断层）；（2）同相轴数目突然增减或消失（同生断层）；（3）地层产状突变、地震相特征突变（边界断层）；（4）同相轴分叉、合并、扭曲及强相位转换（小断层）；（5）断面波、绕射波。（地震反射界面的追踪对比方法）（1）单一同相轴的基本追踪对比方法1★反射波同相轴具线状廷伸特征，相邻记录道的同一同相轴应为一连续的曲线，相邻界面的同相轴应大体平行。★相邻记录道同一界面反射波同相轴波形特征相似，即振幅、周期、相位数等相似，它们在空间上是逐渐地变化的。（2）根据波组或波系进行地震反射界面对比★波组是相邻若干个界面形成的多个强反射同相轴的组合。波组之间是一些振幅比较弱的同相轴，★多个波组组成一个波系。不同波组的相位数多少、振幅强弱、波的疏密程度往往不同，而不同波系所包含的波组个数，各波组间的间隔关系等往往不一样。（3）根据振幅包络线进行对比★由于角度不整合面上下相接触的地层层位横向上变化很大，从而界面反射系数的大小甚至于极性变化很大，这使得角度不整合面的反射波特征很不稳定。当进行同相轴对比时，往往很困难。这时应当根据地震反射波的包络线进行对比，即对比界面可以穿相位。★在对比基底界面时，根据反射波的包络线进行对比更是常用的方法。因为基底反射波在埋深较大的情况下，振幅一般较弱，对比时要注意沉积岩盖层与基底在宏观反射特征上的差别。（4）通过剖面闭合检查地震反射界面对比★单条剖面的对比完成后，需要与正交剖面进行闭合检查，若在一个环形闭合圈中同相轴不能闭合，则说明对比有误。★剖面闭合了，是否解释就肯定正确?不一定。剖面闭合只说明地震反射界面从几何学的角度上是正确的了，至于其地质意义是否正确还要根据更多的地质资料深入分析。因此剖面闭合是地质解释正确的必要条件，而不是充分条件。四、过程分析及成图解释2图1—1图1—2分析如下：此两张图为不整一界面（削截界面）的识别及空间追踪对比。同相轴就是地震时间剖面上相同相位的连接线。断层特点：有三个断层，且都为正断层。在图中追踪地层处即不平整整一界面处与下部地层的削截界面；图1—2追踪了较明显的两个断层及地层，且都是正断层，断层面相对追踪地层为削截界面，追踪地层以上的地层可以认为是不平整整一界面。从图上明显可以看到同相轴的错断或波组、波系错断，在有些地区同相轴的数目明显增减或消失，或者同相轴交叉、弯曲及强相位转换，地层产状突变、地震相特征突变，而且在有些地层处有明显的断面波和绕射波。地层特点：下部早期沉积地层受构造影响严重，形成了纵横交错的断块。同相轴幅度不连续，振幅强弱不定，整体表现为不整一面呈削截接触。不整合面之上的新沉积的地层受构造影响较小，仍保留了原始沉积的面貌，由于受河道冲击影响，下图右上边构型明显下切。3上图可见，正断层发育程度深，接触面为平行整一界面，地震剖面显...
