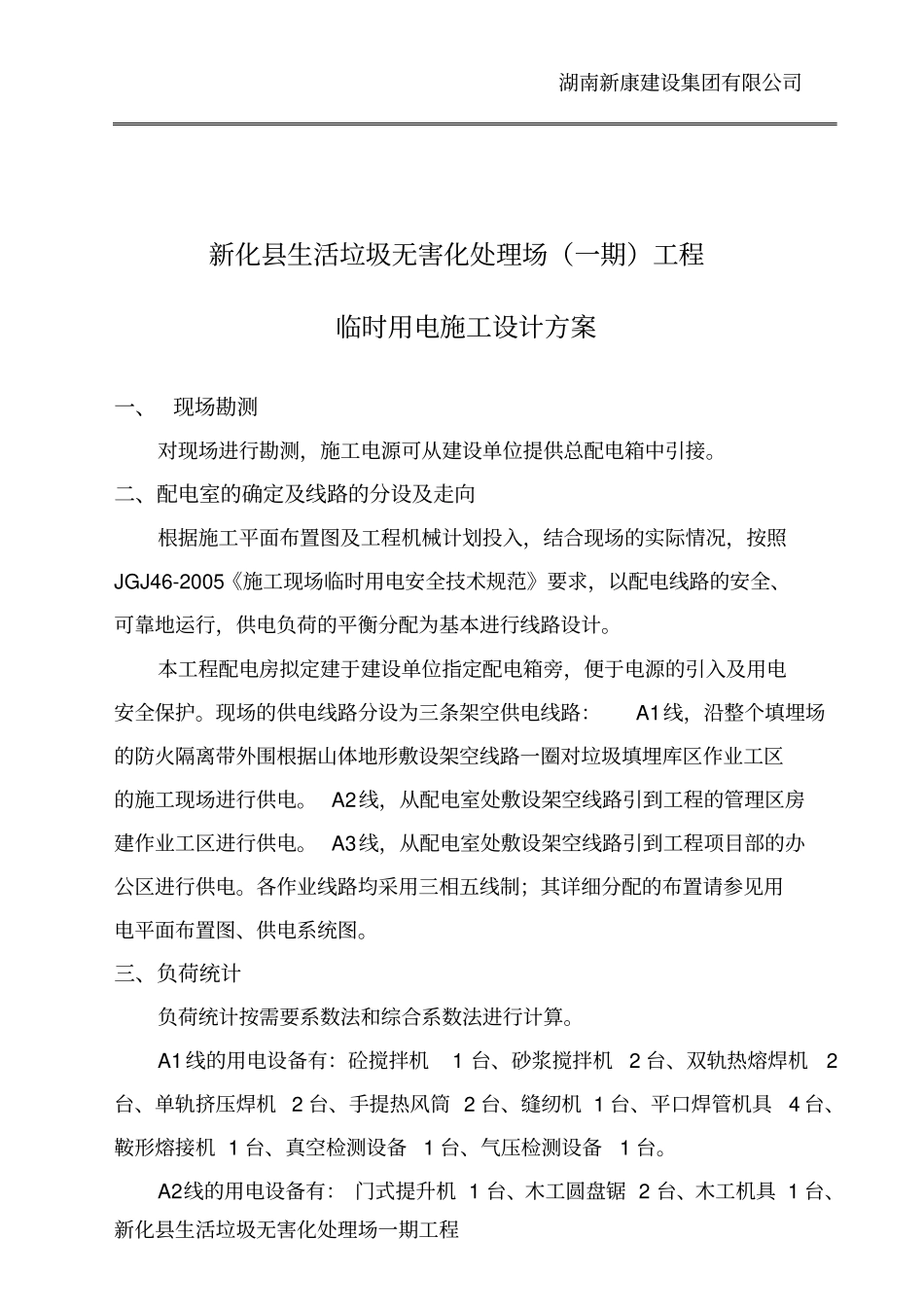

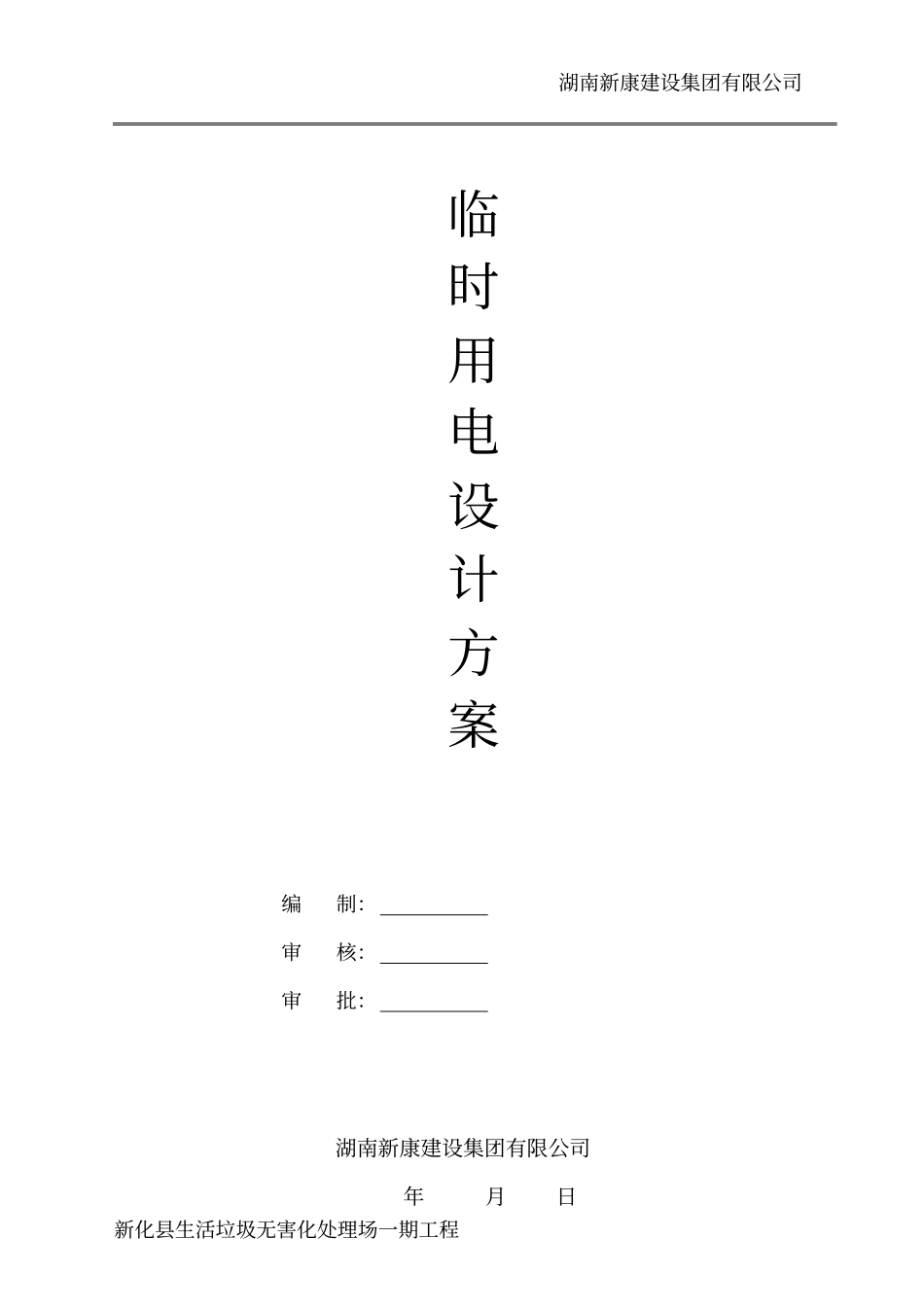

湖南新康建设集团有限公司新化县生活垃圾无害化处理场一期工程临时用电设计方案编制：审核：审批：湖南新康建设集团有限公司年月日湖南新康建设集团有限公司新化县生活垃圾无害化处理场一期工程新化县生活垃圾无害化处理场（一期）工程临时用电施工设计方案一、现场勘测对现场进行勘测，施工电源可从建设单位提供总配电箱中引接。二、配电室的确定及线路的分设及走向根据施工平面布置图及工程机械计划投入，结合现场的实际情况，按照JGJ46-2005《施工现场临时用电安全技术规范》要求，以配电线路的安全、可靠地运行，供电负荷的平衡分配为基本进行线路设计。本工程配电房拟定建于建设单位指定配电箱旁，便于电源的引入及用电安全保护。现场的供电线路分设为三条架空供电线路：A1线，沿整个填埋场的防火隔离带外围根据山体地形敷设架空线路一圈对垃圾填埋库区作业工区的施工现场进行供电。A2线，从配电室处敷设架空线路引到工程的管理区房建作业工区进行供电。A3线，从配电室处敷设架空线路引到工程项目部的办公区进行供电。各作业线路均采用三相五线制；其详细分配的布置请参见用电平面布置图、供电系统图。三、负荷统计负荷统计按需要系数法和综合系数法进行计算。A1线的用电设备有：砼搅拌机1台、砂浆搅拌机2台、双轨热熔焊机2台、单轨挤压焊机2台、手提热风筒2台、缝纫机1台、平口焊管机具4台、鞍形熔接机1台、真空检测设备1台、气压检测设备1台。A2线的用电设备有：门式提升机1台、木工圆盘锯2台、木工机具1台、湖南新康建设集团有限公司新化县生活垃圾无害化处理场一期工程砼搅拌机1台、电焊机2台、切断机1台、调直机1台、弯曲机1台、砂浆搅拌机2台、对焊机1台、插入式震动器6台、平板震动器3台。A3线的用电设备有：办公设备、照明、生活炊事用电器具等。其详细计算见负荷统计表（下表）：湖南新康建设集团有限公司新化县生活垃圾无害化处理场一期工程新化县生活垃圾无害化处理场工程用电负荷统计表注：Ｋ：需用系数Ｐ：有功功率Ｑ：无功功率Ｓ：视在功率回路机具名称型号数量功率KdCOS?tg?pjsQjsK∑pK∑qpjs合计Qjs合计回路电流K∑PK∑q总Pjs总Qjs总SjsA1塔式起重机F0/23B250.00.450.750.8845.0039.690.80.9184.1175.3386.20.90.9312.8302.2434.9施工电梯SC100/100240.00.350.750.8828.0024.69输送泵HBT60250.00.300.750.8830.0026.46电焊机BX1-300622.00.350.800.7546.2034.65钢筋切断机CQ40-B14.00.650.800.752.601.95对焊机UNL-100275.00.300.800.7545.0033.75冷拉卷扬机GJ4-4/1417.50.650.800.754.883.66钢筋弯曲机GTJB7-4023.00.650.800.753.902.93直螺纹机GS型25.00.650.800.756.504.88砼搅拌机JDY350215.00.600.750.8818.0015.87A2塔式起重机F0/23B150.00.450.701.0222.5022.950.80.9191.2160.5379.2施工电梯SC100/100340.00.350.750.8842.0037.04输送泵HBT60250.00.300.750.8830.0026.46电焊机BX1-300622.00.350.800.7546.2034.65钢筋切断机CQ40-B24.00.650.800.755.203.90冷拉卷扬机GJ4-4/1427.50.650.800.759.757.31钢筋弯曲机GTJB7-4043.00.650.800.757.805.85砼搅拌机JDY350215.00.600.750.8818.0015.87对焊机UNL-100175.00.300.750.8822.5019.84直螺纹机GS型25.00.500.750.885.004.41生活区用电130.01.01.00.030.000.00湖南新康建设集团有限公司新化县生活垃圾无害化处理场一期工程5四、选择变压器在此工程中，根据以上负荷统计,SJS=KVA，变压器容量满足要求。五、线路的选择及敷设1、线路走向的确定现场的供电线路以三级配电的形式分设为三条架空供电线路：A1线，沿整个填埋场的防火隔离带外围并根据山体地形设架空线路一圈，每间隔100米设分配电箱，再从分配电箱引线架空至各用电地点（末端开关箱）对垃圾填埋库区的作业工区施工现场进行供电。A2线，从配电室处引线架空至工程管理区的房建作业工区进行供电。A3线，从配电室处引线架空至工程项目部的办公区进行供电。其详细分配的布置请参见用电平面布置图、供电系统图。2、电杆、横担、绝缘子的选择架空线路主要由专用电杆、横担、支持绝缘子和绝缘导线组成。电杆采用木杆，其梢径不得小于130㎜；横担采用木...
