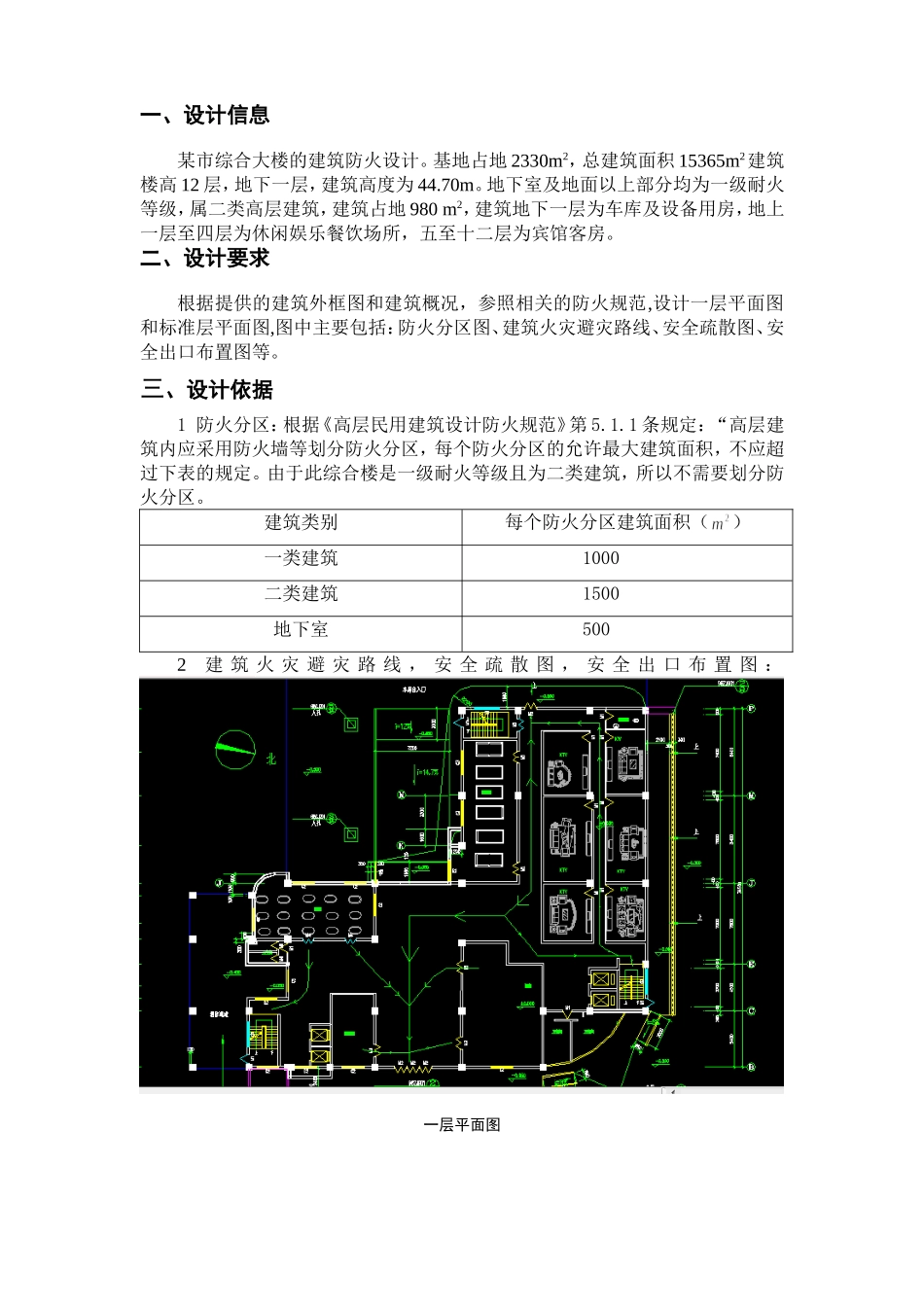

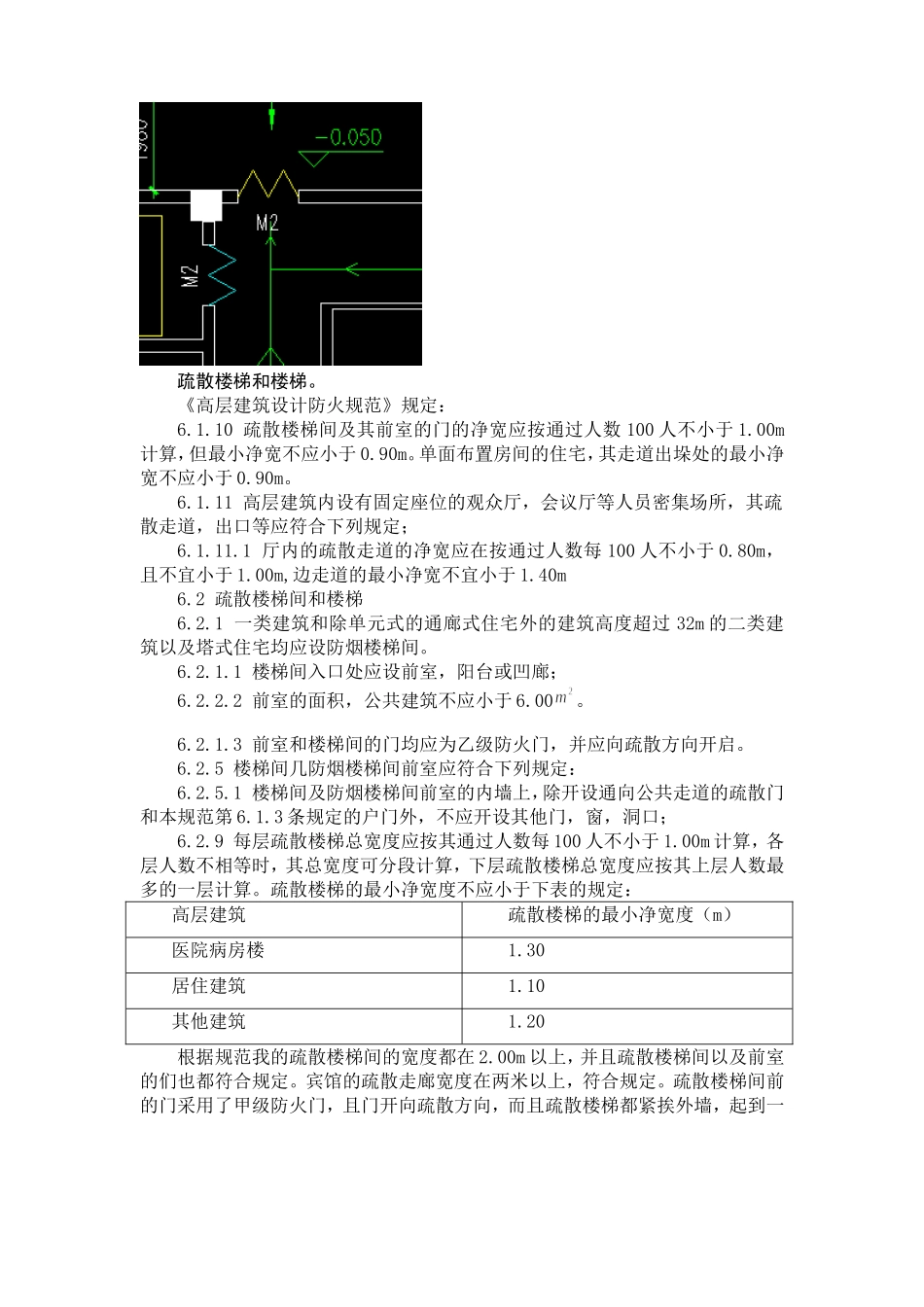

一、设计信息某市综合大楼的建筑防火设计。基地占地2330m2，总建筑面积15365m2建筑楼高12层，地下一层，建筑高度为44.70m。地下室及地面以上部分均为一级耐火等级，属二类高层建筑，建筑占地980m2，建筑地下一层为车库及设备用房，地上一层至四层为休闲娱乐餐饮场所，五至十二层为宾馆客房。二、设计要求根据提供的建筑外框图和建筑概况，参照相关的防火规范,设计一层平面图和标准层平面图,图中主要包括：防火分区图、建筑火灾避灾路线、安全疏散图、安全出口布置图等。三、设计依据1防火分区：根据《高层民用建筑设计防火规范》第5.1.1条规定：“高层建筑内应采用防火墙等划分防火分区，每个防火分区的允许最大建筑面积，不应超过下表的规定。由于此综合楼是一级耐火等级且为二类建筑，所以不需要划分防火分区。建筑类别每个防火分区建筑面积（）一类建筑1000二类建筑1500地下室5002建筑火灾避灾路线，安全疏散图，安全出口布置图：一层平面图标准层平面图安全出口要求以及疏散路线。根据《高层民用建筑设计防火规范》（GB50045-95）规定：6.1.1高层建筑每个防火分区的安全出口不应少于两个。6.1.5高层建筑的安全出口应分散布置，两个安全出口之间的距离不应小5.00m。安全疏散距离应符合表6.1.5的规定。6.1.10疏散楼梯间及其前室的门的净宽应按通过人数每100人不小于1.00m计算，但最小净宽不应小于0.90m。单面布置房间的住宅，其走道出垛处的最小净宽不应小于0.90m。6.1.8公共建筑中位于两个安全出口之间的房间，当其建筑面积不超过60m2时，可设置一个门，门的净宽不应小于0.90m。根据规范我设置的一层和标准层的安全出口分别有四个和三个安全出口，并且每两个出口相距位置大于5.00m。考虑到一层疏散人口总数比较大，所以闷得数量比较大，且门宽也想多比较大。如图：疏散楼梯和楼梯。《高层建筑设计防火规范》规定：6.1.10疏散楼梯间及其前室的门的净宽应按通过人数100人不小于1.00m计算，但最小净宽不应小于0.90m。单面布置房间的住宅，其走道出垛处的最小净宽不应小于0.90m。6.1.11高层建筑内设有固定座位的观众厅，会议厅等人员密集场所，其疏散走道，出口等应符合下列规定；6.1.11.1厅内的疏散走道的净宽应在按通过人数每100人不小于0.80m，且不宜小于1.00m,边走道的最小净宽不宜小于1.40m6.2疏散楼梯间和楼梯6.2.1一类建筑和除单元式的通廊式住宅外的建筑高度超过32m的二类建筑以及塔式住宅均应设防烟楼梯间。6.2.1.1楼梯间入口处应设前室，阳台或凹廊；6.2.2.2前室的面积，公共建筑不应小于6.00。6.2.1.3前室和楼梯间的门均应为乙级防火门，并应向疏散方向开启。6.2.5楼梯间几防烟楼梯间前室应符合下列规定：6.2.5.1楼梯间及防烟楼梯间前室的内墙上，除开设通向公共走道的疏散门和本规范第6.1.3条规定的户门外，不应开设其他门，窗，洞口；6.2.9每层疏散楼梯总宽度应按其通过人数每100人不小于1.00m计算，各层人数不相等时，其总宽度可分段计算，下层疏散楼梯总宽度应按其上层人数最多的一层计算。疏散楼梯的最小净宽度不应小于下表的规定：高层建筑疏散楼梯的最小净宽度（m）医院病房楼1.30居住建筑1.10其他建筑1.20根据规范我的疏散楼梯间的宽度都在2.00m以上，并且疏散楼梯间以及前室的们也都符合规定。宾馆的疏散走廊宽度在两米以上，符合规定。疏散楼梯间前的门采用了甲级防火门，且门开向疏散方向，而且疏散楼梯都紧挨外墙，起到一定的防烟效果。如图：6.3.1下列高层建筑应设消防电梯：6.3.1.4高度超过32m的其它二类公共建筑。6.3.2高层建筑消防电梯的设置数量应符合下列规定：6.3.2.1当每层建筑面积不大于1500时，应设1台。6.3.2.2当大于1500但不大于4500时，应设2台。6.3.2.3当大于4500时，应设3台。6.3.2.4消防电梯可与客梯或工作电梯兼用，但应符合消防电梯的要求。6.3.3消防电梯的设置应符合下列规定：6.3.3.1消防电梯宜分别设在不同的防火分区内。6.3.3.2消防电梯间应设前室，其面积：居住建筑不应小于4.50；公共建筑不应小于6.00。当与防烟楼梯间合用前室时，其面积：居住建筑不应小于6.00；公共建筑不应小于10。6.3.3.3消防电梯间前室宜靠外墙设置，在首层应...
