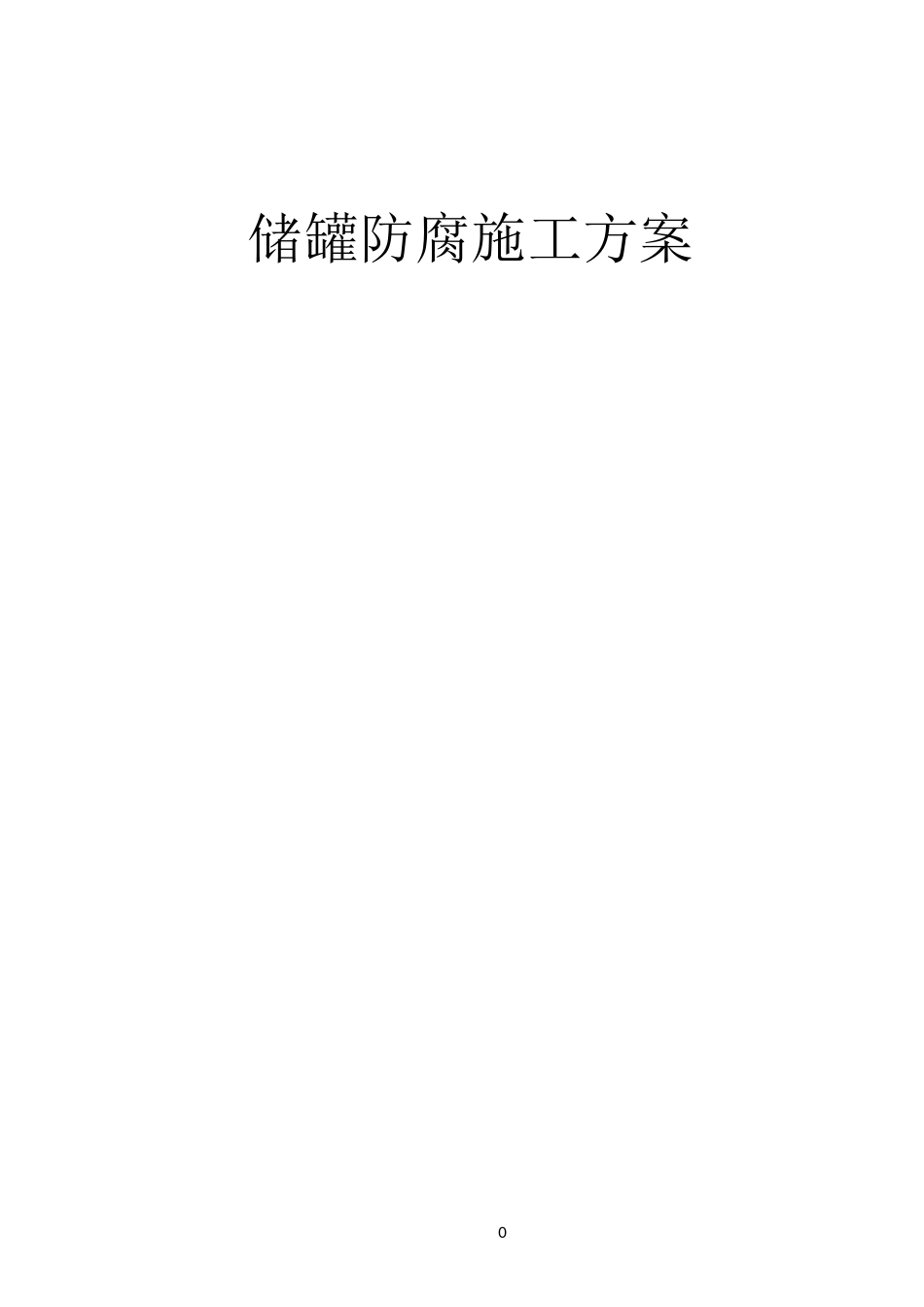

储罐防腐施工方案VIP免费

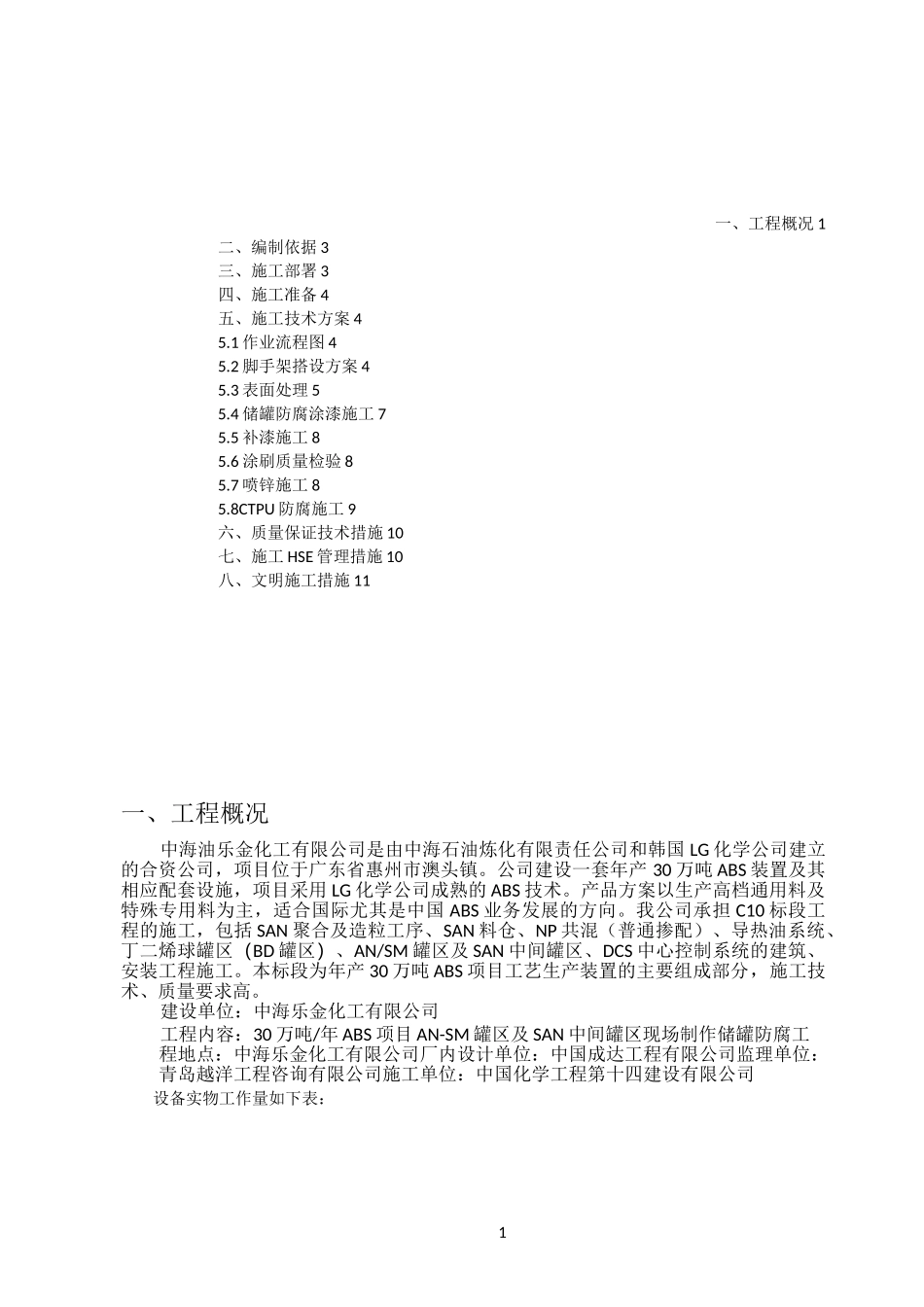

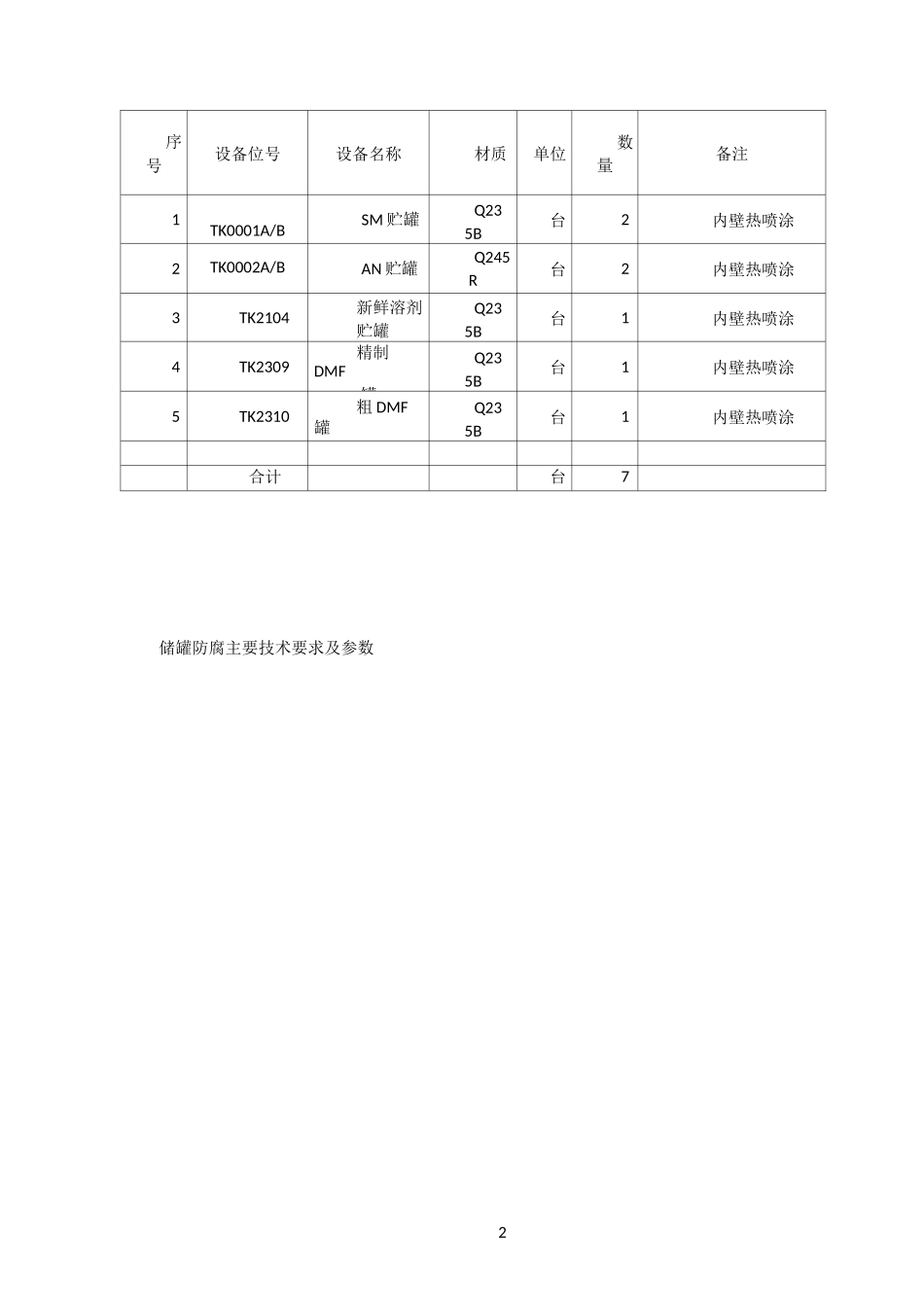

0储罐防腐施工方案1一、工程概况1二、编制依据3三、施工部署3四、施工准备4五、施工技术方案45.1作业流程图45.2脚手架搭设方案45.3表面处理55.4储罐防腐涂漆施工75.5补漆施工85.6涂刷质量检验85.7喷锌施工85.8CTPU防腐施工9六、质量保证技术措施10七、施工HSE管理措施10八、文明施工措施11一、工程概况中海油乐金化工有限公司是由中海石油炼化有限责任公司和韩国LG化学公司建立的合资公司，项目位于广东省惠州市澳头镇。公司建设一套年产30万吨ABS装置及其相应配套设施，项目采用LG化学公司成熟的ABS技术。产品方案以生产高档通用料及特殊专用料为主，适合国际尤其是中国ABS业务发展的方向。我公司承担C10标段工程的施工，包括SAN聚合及造粒工序、SAN料仓、NP共混（普通掺配）、导热油系统、丁二烯球罐区（BD罐区）、AN/SM罐区及SAN中间罐区、DCS中心控制系统的建筑、安装工程施工。本标段为年产30万吨ABS项目工艺生产装置的主要组成部分，施工技术、质量要求高。建设单位：中海乐金化工有限公司工程内容：30万吨/年ABS项目AN-SM罐区及SAN中间罐区现场制作储罐防腐工程地点：中海乐金化工有限公司厂内设计单位：中国成达工程有限公司监理单位：青岛越洋工程咨询有限公司施工单位：中国化学工程第十四建设有限公司设备实物工作量如下表：2序号设备位号设备名称材质单位数量备注1TK0001A/BSM贮罐Q235B台2内壁热喷涂2TK0002A/BAN贮罐Q245R台2内壁热喷涂3TK2104新鲜溶剂贮罐Q235B台1内壁热喷涂4TK2309精制DMF罐Q235B台1内壁热喷涂5TK2310粗DMF罐Q235B台1内壁热喷涂合计台7储罐防腐主要技术要求及参数3立式储罐底板边缘上表面防腐施工？表面处理：喷砂或抛丸处理标准Sa2.5级或动力工具和手工除锈St3级(粗糙度Rz=40-80um;除补伤外不得采用动力工具和手工除锈;喷砂检验合格表面在涂第一道底漆前应用酒精或丙酮清洗CDT-32-1806-R1)涂装位置涂层类别选用涂料干膜厚度um备注最小、、厶、”7.道数底板卜表面底漆厚浆型环氧煤沥青底漆75/道2钢板拼焊边缘涂可焊性无机硅酸锌底漆1道,50um面漆厚浆型环氧煤沥青面漆75/道2顶板壁板外表面底漆环氧富锌底漆75/道1按《涂漆规定》是80um中间漆3环氧云铁(聚酰胺)中间漆，厚度100卩m50/道2面漆聚氨酯面漆，厚度50um50/道1储罐内壁(内表面、附件与储品接触喷锌Zn-1锌丝50/道4平均厚度三200um,局部最小厚度〉、编制依据中国成达工程有限公司《防腐涂层及衬里设备壳体表面处理施工技术要求》-E10016-01-00-0000-32-001中国成达工程有限公司《碳钢储罐内壁喷锌施工技术要求》-E10016-01-00-0000-32-002中国成达工程有限公司《立式储罐罐底边缘板防腐施工技术要求》-E10016-01-00-0000-32-003中国成达工程有限公司《涂漆规定》-00-46-0000-01-004《涂装前钢材表面锈蚀等级和除锈等级》(GB/T8923-2008)石油化工设备和管道涂料防腐蚀技术规范》(SH3022-99)石油化工设备管道钢结构表面色和标志规定》(SH3043-2003)三、施工部署3.1建立完善的施工管理体系，抽调施工经验丰富的员工组成一线作业层，设立脚手架搭设、喷砂除锈、涂漆3个班组，科学管理，精心组织，确保优质高效完成该项目施工任务。空压设备、吊车、砂轮磨光机、检测仪器、喷涂设备等拟投入本工程的机械、设备、工具仪器进行维修保养、调试、检验其运行情况，确保能在施工过程中正常使用。检测仪器在有效使用期内，并具有检定合格证。4四、施工准备1、施工准备①技术准备熟悉施工图纸和设计文件，结合工程具体情况提出技术交底和施工方案等资料，准备齐全与本工程有关的施工标准验收规范及各种记录表格，对工程重要部位、重点环节制定针对性措施，组织编制各分项的具体施工工艺，设置工艺管理卡。②原材料准备用于本工程的原材料必须保证出厂合格证、性能检测报告齐全，外包装检查合格，产品在在有效使用期内。③施工人员准备所有施工人员施工前必须接受安全培训、技术交底，架子工持证上岗。施工队长1名技术员1名起車工1名E电工2名喷沙施工人员10名防腐施工人员20名脚手架工10名辅助工6名驾驶员2名五、施工技术方案5.1作业流程图1.罐体外表面壁板及顶板如果采取单板防腐预制方式，防腐前板材必须保证...
