数据字典设计VIP专享VIP免费

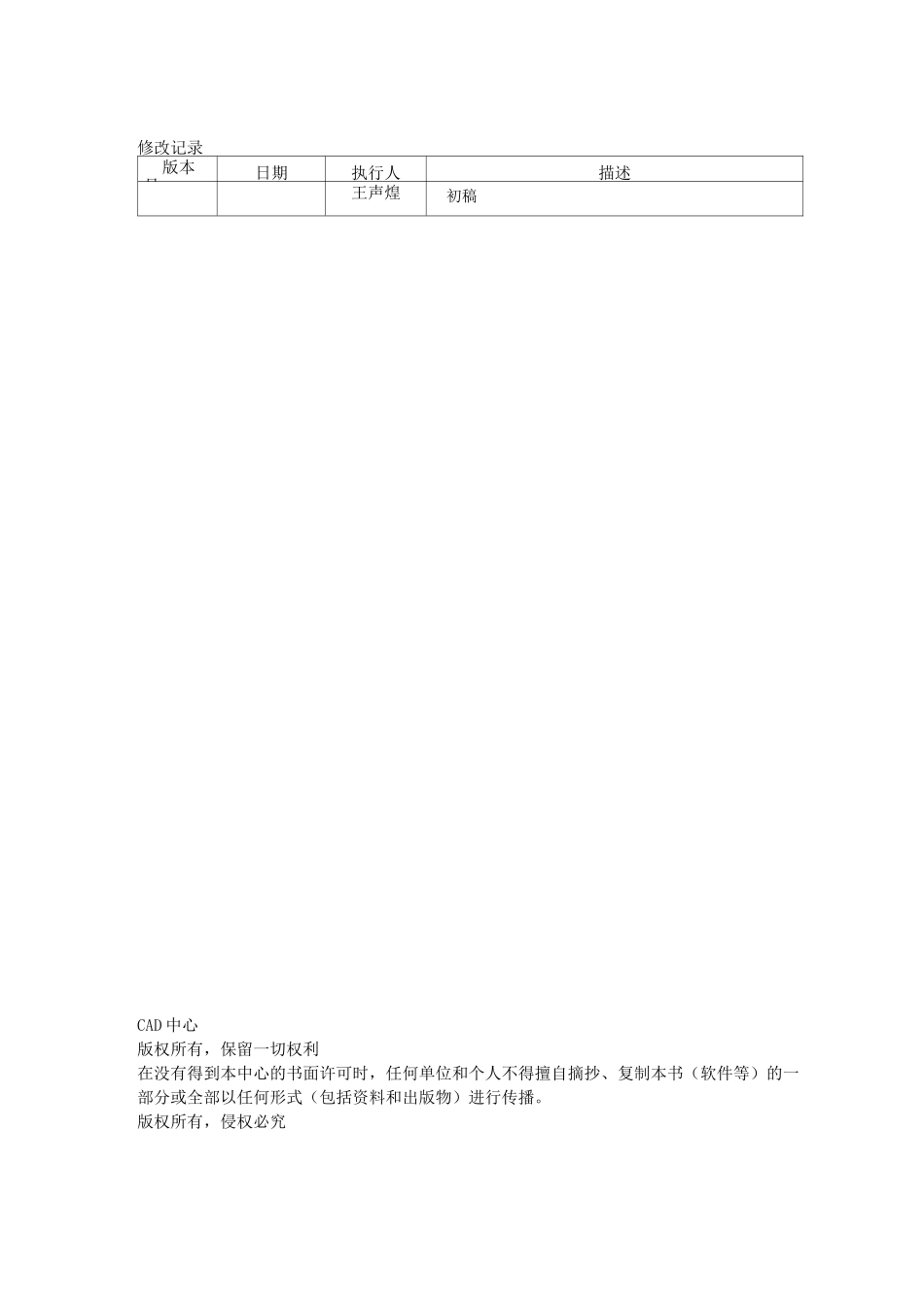

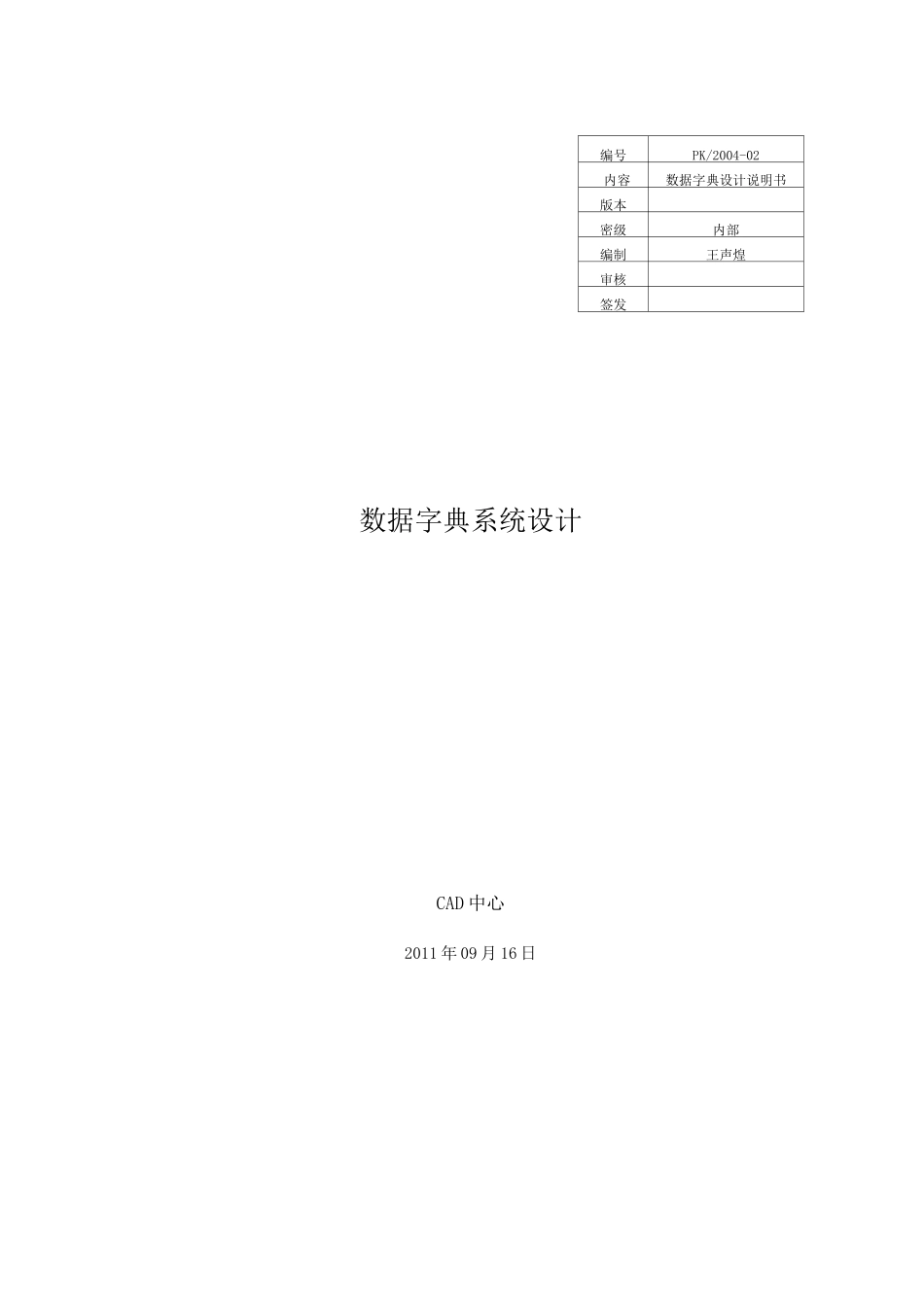

编号PK/2004-02内容数据字典设计说明书版本密级内部编制王声煌审核签发数据字典系统设计CAD中心2011年09月16日修改记录版本号日期执行人描述王声煌初稿CAD中心版权所有，保留一切权利在没有得到本中心的书面许可时，任何单位和个人不得擅自摘抄、复制本书（软件等）的一部分或全部以任何形式（包括资料和出版物）进行传播。版权所有，侵权必究GB/T12505计算机软件配置管理计划规范1引言1.1编写目的该说明书为数据字典说明书，其主要目的是：详细定义系统各部分数据表结构；详细定义系统的数据库端实现的视图、触发器、及过程、函数;作为开发人员之间对研发产品共同认识的基础；定义数据库端系统的程序设计；开发及维护的技术和文献依据；作为系统验收及测试的文献依据；本说明书作为软件公司研发人员讨论的依据和结论的记录；本说明书同时可作为软件公司软件测试及结题的参考。1.2参考资料GB/T11457软件工程术语GB8566-1995计算机软件开发规范GB8567-1995计算机软件产品开发文件编制指南GB/T12504计算机软件质量保证计划规范2数据结构设计规则在本系统中，所有数据表、数据字段名的命名均采用中文名的汉语拼音来完成。具体为：第一个汉字的全拼+后面每一汉字的第一个字母，并且，每一个汉字的拼音的第一个字母为大写。如“姓名”其命名应为：XingM。1.数据表的命名均采用子系统简码+数据表名的汉语拼音；如：股份管理子系统的简码是GF,“原始记录表”的名字为：GF_YuanSJL；2.数据视图的命名与数据表相同，其前缀为“V_”；3.数据库触发器的命名前缀为“T_”；4.数据表约束的表示方法：a.主键PrimaryKey：PKb.外键ForeignKey：FKc.不为空NotNull：Notnulld.索引Index：Indexe.校验：Check('",‘&)：表示该字段取值只能是'且默认为5.数据表约束的命名方法：约束类型—数据表名—约束相关字段，如人员信息的科室外键为:FK_RYXX_KeSXX。6.存储过程和函数的命名与其具体的功能相关，与其作用的数据表和字段相联系；7.用户信息相关数据库表的命名方法另外8.在本系统中，所有与时间相关的属性字段，系统设计时均采用字符型进行，其格式分为两种，一是精确至天，为10位，其格式为“yyyy-mm-dd”，代表“年-月-日”；二是精确至秒，为19位，其格式为“yyyy-mm-dd,hh-mi-ss”代表“年-月-日，小时：分:秒”9.数据类型定义：数值型：对于需要精确至小数点后四位的数值型字段，数据类型统一采用Number(12,4),对于需要精确至小数点后两位的数据型字段，数据类型统一采用Number(12,2),对于整数类型，统一采用Number(8,0),对于标志字段，统一采用Number(1,0)；字符型：对于长度固定的字符型数据，采用Char类型，对于长度不固定的字符型数据，采用Varchar类型；对于ID型数据，无特殊要求时统一采用整数类型。3ORACLE数据库设计3.1表空间设计：从系统的性能方面设计，应将系统的数据库表空间进行合理的划分以使系统性能最佳。SmartMED表空间划分为四个Smart_Table用于存储数据表，Smart_History用于存储历史数据，Smart_Index用于存储数据表索引，Smart_System用于存储数据库用户信息及一些程序信息如：存储过程、触发器、函数；其创建语句为：3.2用户名设定：4系统数据表设计序号1表名中文名备注序号字段名中文名类型（长度）约束备注1234567891011121314151617184.1数据表的设计实现创建数据表的SQL语句脚本详细情况况请参见文件:5系统数据视图设计5.1视图设计说明序号1视图名中文名视图说明序号"2&中文名1234565.2视图设计实现有关系统视图实现的SQL脚本请参见系统文档:6数据库触发器设计6.1数据库触发器设计说明序号1触发器名称数据表名触发器用途触发条件触发内容6.2触发器设计实现有关系统触发器设计的实现的SQL脚本请参见系统文档:7数据库端过程/函数设计7.1系统过程/函数设计说明序号1过程/函数名称类型过程（函数）过程用途过程定义输入参数输出参数7.2过程/函数设计实现有关系统过程和函数的实现的SQL脚本请参见系统文档:
