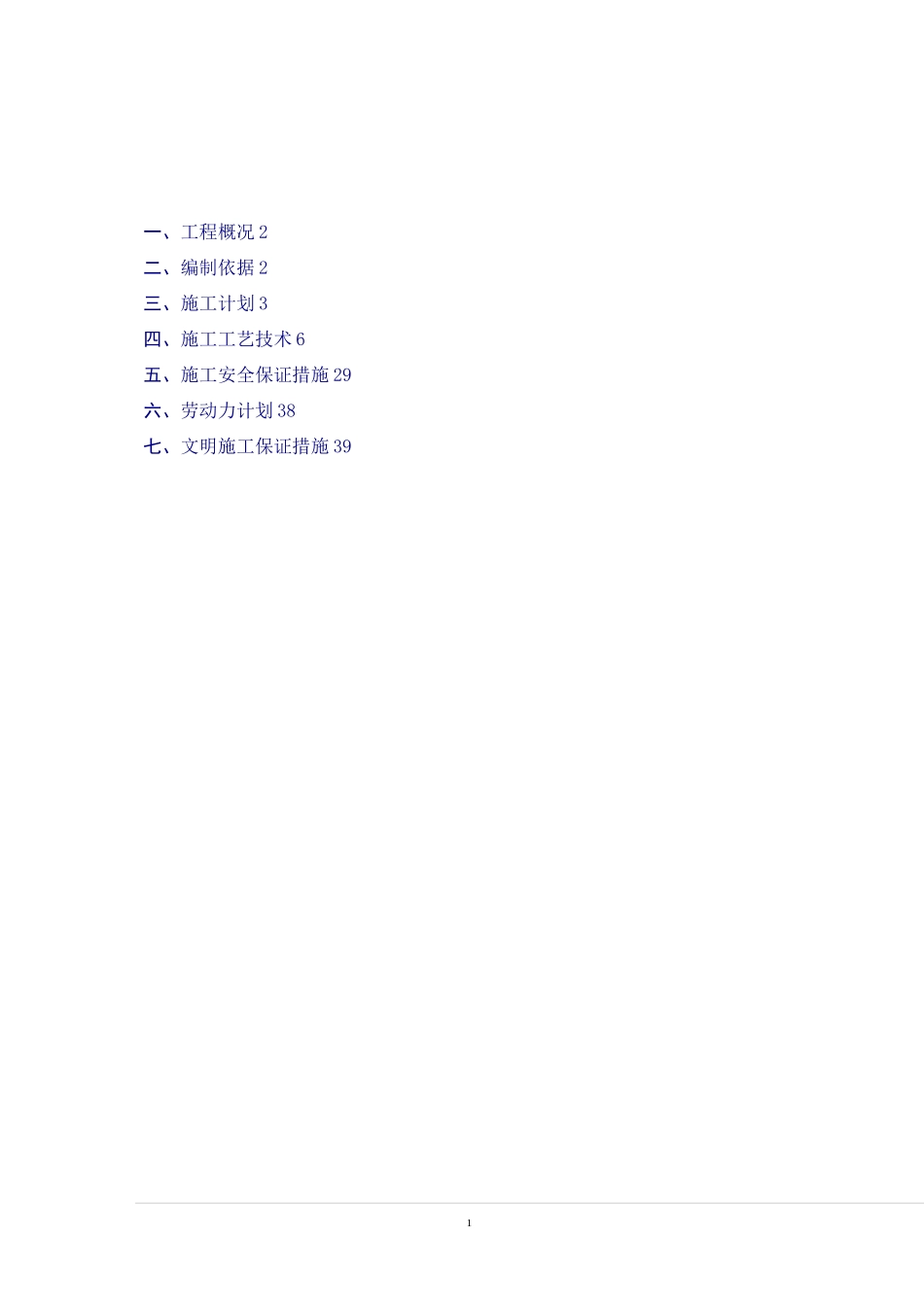

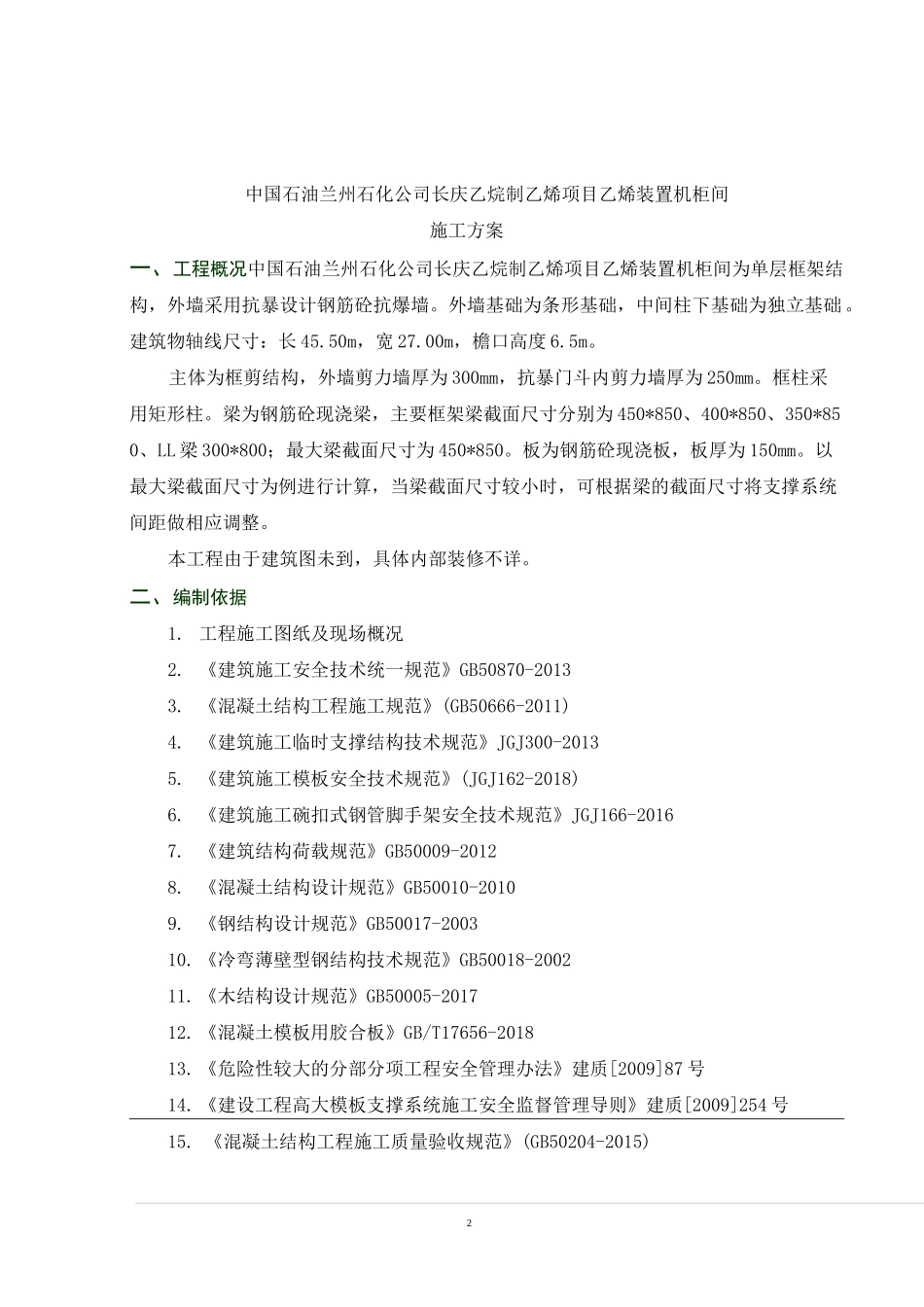

1一、工程概况2二、编制依据2三、施工计划3四、施工工艺技术6五、施工安全保证措施29六、劳动力计划38七、文明施工保证措施392中国石油兰州石化公司长庆乙烷制乙烯项目乙烯装置机柜间施工方案一、工程概况中国石油兰州石化公司长庆乙烷制乙烯项目乙烯装置机柜间为单层框架结构，外墙采用抗暴设计钢筋砼抗爆墙。外墙基础为条形基础，中间柱下基础为独立基础。建筑物轴线尺寸：长45.50m，宽27.00m，檐口高度6.5m。主体为框剪结构，外墙剪力墙厚为300mm，抗暴门斗内剪力墙厚为250mm。框柱采用矩形柱。梁为钢筋砼现浇梁，主要框架梁截面尺寸分别为450*850、400*850、350*850、LL梁300*800；最大梁截面尺寸为450*850。板为钢筋砼现浇板，板厚为150mm。以最大梁截面尺寸为例进行计算，当梁截面尺寸较小时，可根据梁的截面尺寸将支撑系统间距做相应调整。本工程由于建筑图未到，具体内部装修不详。二、编制依据1.工程施工图纸及现场概况2.《建筑施工安全技术统一规范》GB50870-20133.《混凝土结构工程施工规范》(GB50666-2011)4.《建筑施工临时支撑结构技术规范》JGJ300-20135.《建筑施工模板安全技术规范》(JGJ162-2018)6.《建筑施工碗扣式钢管脚手架安全技术规范》JGJ166-20167.《建筑结构荷载规范》GB50009-20128.《混凝土结构设计规范》GB50010-20109.《钢结构设计规范》GB50017-200310.《冷弯薄壁型钢结构技术规范》GB50018-200211.《木结构设计规范》GB50005-201712.《混凝土模板用胶合板》GB/T17656-201813.《危险性较大的分部分项工程安全管理办法》建质[2009]87号14.《建设工程高大模板支撑系统施工安全监督管理导则》建质[2009]254号15.《混凝土结构工程施工质量验收规范》(GB50204-2015)316.《建筑施工安全检查标准》(JGJ59-2017)17.《建筑施工高处作业安全技术规范》(JGJ80-2016)28.《文明施工标准》SJ102-201229.《特种作业人员安全技术考核管理规则》GB5306-8520、《建筑施工高处作业安全技术规范》JGJ80-9121、建书脚手架和模板计算软件(建科评[2007]028号)22、《建筑地基处理技术规范》JGJ79-201223、《湿陷性黄土地区建筑规范》GB50025-200424、《建筑地基基础工程施工质量验收规范》(GB50202-2018)25、《工程测量规范》(GB50026—2016)26、《建筑基槽支护技术规程》(JGJ120-2012)27、《建筑边坡工程技术规范》(GB50330-2013)三、施工计划(一)施工进度计划中国石油兰州石化公司长庆乙烷制乙烯项目乙烯装置机柜间施工计划于2019年09月26日开工，2019年11月10日施工完毕，基础及主体施工工期46天。施工进度计划横道图附后。(二)施工部署1.总体部署考虑到本工程为新建工程，结合施工现场实际情况，土方工程采用机械(反铲挖掘机)开挖。开挖从南面向北面推进，进行流水搭接、统一协调，保证施工的效率和进度。施工过程中将科学合理地安排各工序的先后搭接关系，紧抓支护工程的施工，保证工程质量和进度目标的实现。砼工程根据设计要求的数量及强度等级进行准备。模板工程按照以下要求进行部署：Q模板采用12mm厚木胶板，木方规格采用50X80mm，设计计算按照40X80mm,①35U型顶托及M16普通对拉止水螺栓。4④长度不少于2跨、宽度200mm、厚度50mm的木垫板。④支撑架的立杆、水平拉杆、扫地杆等采用①48.0X3.5mm钢管，设计计算按①48X3.0mm钢管考虑。2.项目班子组织和管理、主要作业班组、责任人施工现场以项目经理为代表的项目经理部，全面负责该项目的施工管理，确保工程的质量、工期和安全文明施工等各项计划的全面实现；根据该工程施工工期紧、质量要求高的特点，项目部成立由生产安全组、技术质量组、材料设备组、成本核算组和生活后勤组等职能部门组成的施工管理班子，各职能部门对项目经理负责，做到分工明确，各负其责，互相协作，紧密配合，形成有效的管理层。（三）材料与设备计划项目部主管施工员在开工前做好材料、设备的计划工作；项目部按ISO程序要求选定供应商及厂牌；并提前一天申请材料、设备进场；现场有指定的材料、设备堆放点，并有专人负责堆放及管理。机械设备的调配直接影响工期、质量及现场的文明施工，在本工程施工中，我公司将根据工程需要，优先调备先进...
