基于BP神经网络的PID控制器的设计资料VIP免费

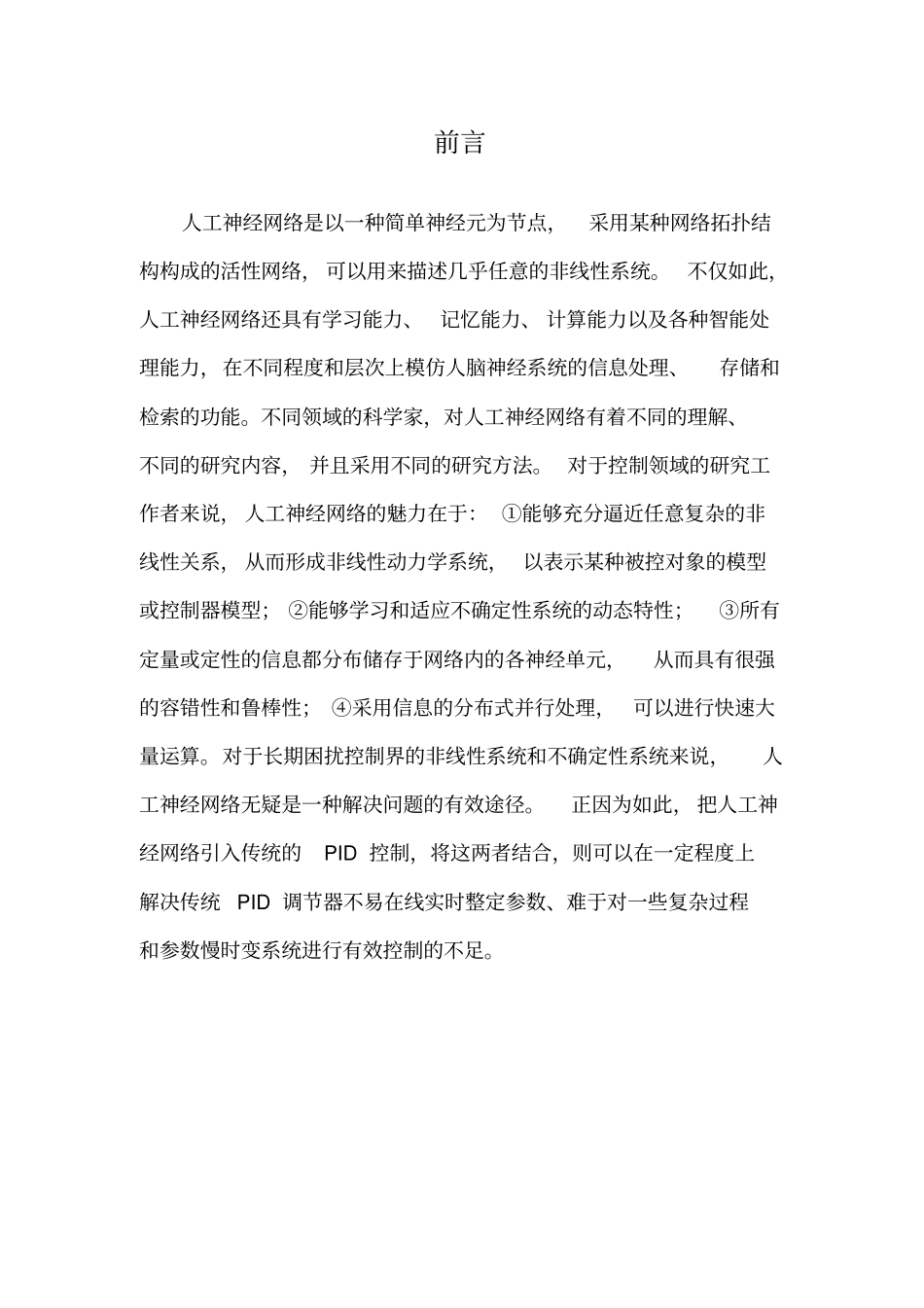

基于BP神经网络的PID控制器的研究与实现课程名称：人工神经网络目录前言....................................................................................................3一、BP神经网络..............................................................................4二、模拟PID控制系统....................................................................5三、基于BP神经网络的PID控制器............................................6四、仿真程序..................................................................................10五、运行结果..................................................................................17六、总结..........................................................................................18参考文献..........................................................................................19前言人工神经网络是以一种简单神经元为节点，采用某种网络拓扑结构构成的活性网络，可以用来描述几乎任意的非线性系统。不仅如此，人工神经网络还具有学习能力、记忆能力、计算能力以及各种智能处理能力，在不同程度和层次上模仿人脑神经系统的信息处理、存储和检索的功能。不同领域的科学家，对人工神经网络有着不同的理解、不同的研究内容，并且采用不同的研究方法。对于控制领域的研究工作者来说，人工神经网络的魅力在于：①能够充分逼近任意复杂的非线性关系，从而形成非线性动力学系统，以表示某种被控对象的模型或控制器模型；②能够学习和适应不确定性系统的动态特性；③所有定量或定性的信息都分布储存于网络内的各神经单元，从而具有很强的容错性和鲁棒性；④采用信息的分布式并行处理，可以进行快速大量运算。对于长期困扰控制界的非线性系统和不确定性系统来说，人工神经网络无疑是一种解决问题的有效途径。正因为如此，把人工神经网络引入传统的PID控制，将这两者结合，则可以在一定程度上解决传统PID调节器不易在线实时整定参数、难于对一些复杂过程和参数慢时变系统进行有效控制的不足。一、BP神经网络BP神经网络是一种有隐含层的多层前馈网络，其结构如图1-1所示。如果把具有M个输入节点和L个输出节点的BP神经网络看成是从M维欧氏空间到L维欧氏空间的非线性映射，则对于具有一定非线性因数的工业过程被控对象，采用BP网络来描述，不失为一种好的选择。在BP神经网络中的神经元多采用S型函数作为活化函数，利用其连续可导性，便于引入最小二乘学习算法，即在网络学习过程中，使网络的输出与期望输出的误差边向后传播边修正加权系数，以期使误差均方值最小。BP神经网络的学习过程可分为前向网络计算和反向误差传播——连接加权系数修正两个部分，这两个部分是相继连续反复进行的，直至误差满足要求。不论学习过程是否已经结束，只要在网络的输入节点加入输入信号，则这些信号将一层一层向前传播；通过每一层时要根据当时的连接加权系数和节点的活化函数与阈值进行相应计算，所得的输出再继续向下一层传输。这个前向网络计算过程，既是网络学习过程的一部分，也是将来网络的工作模式。在学习过程结束之前，如果前向网络计算的输出和期望输出之间存在误差，则转入反向传播，将误差沿着原来的连接通路回送，作为修改加权系数的依据，目标是使误差减小。图1-1二、模拟PID控制系统PID控制是最早发展起来的控制策略之一，它以算法简单、鲁捧性好、可靠性高等优点而梭广泛应用于工业过程控制中。PID控制系统结构如图1-2所示：积分比例微分被控对象—e(t)u(t)c(t)r(t)图1-2它主要由PID控制器和被控对象所组成。而PID控制器则由比例、积分、微分三个环节组成。它的数学描述为：01()()[()()]tpDidetutKetedTTdt式中，pK为比例系数；iK为积分时间常数：dK为微分时间常数。简单说来，PID控制器各校正环节的主要控制作用如下：1．比例环节即时成比例地反映控制系统的偏差信号()et，偏差一旦产生，控制器立即产生控制作用，以减少偏差。2．积分环节主要用于消除静差，提高系统的无差度。积分作用的强弱取决...
