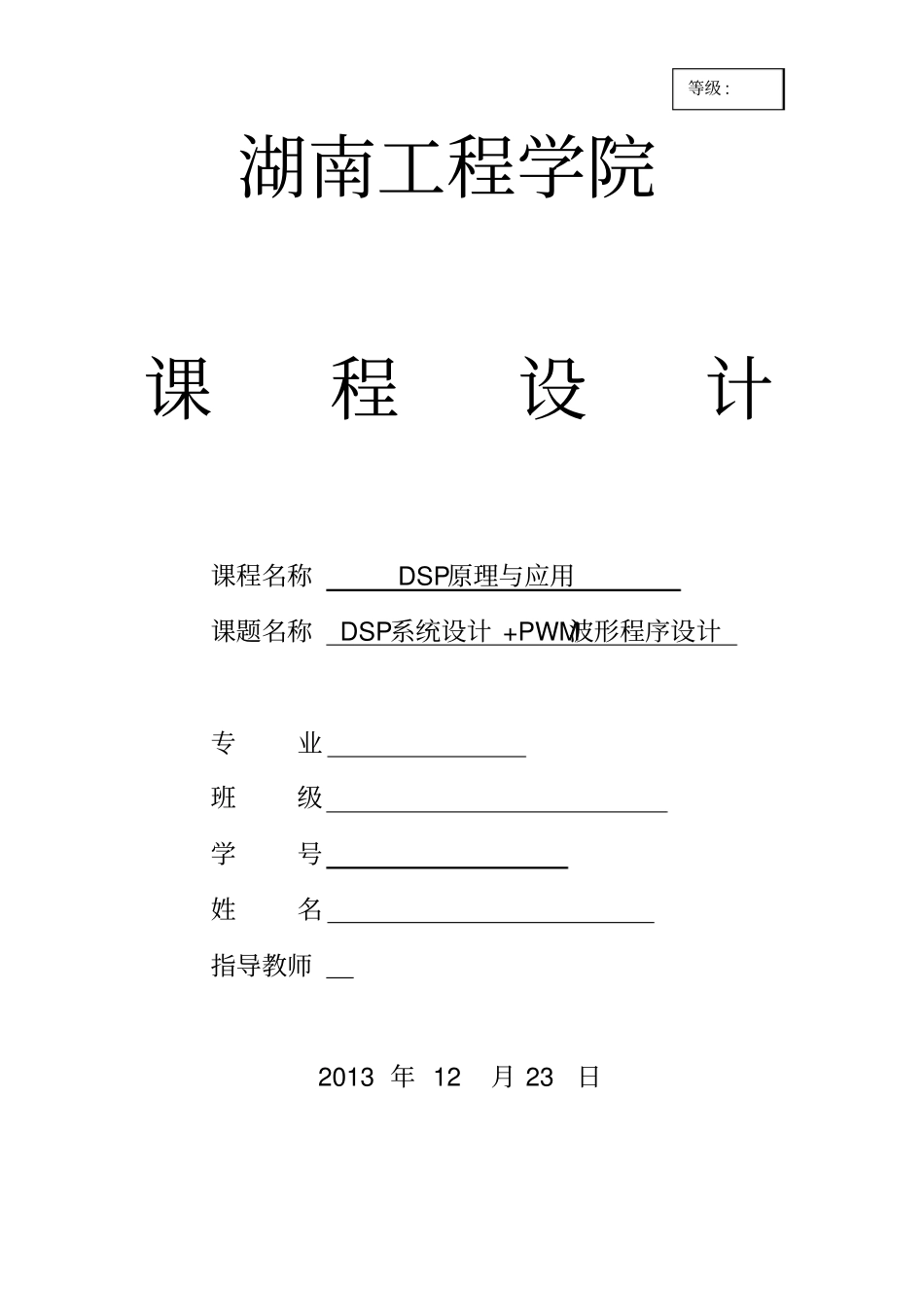

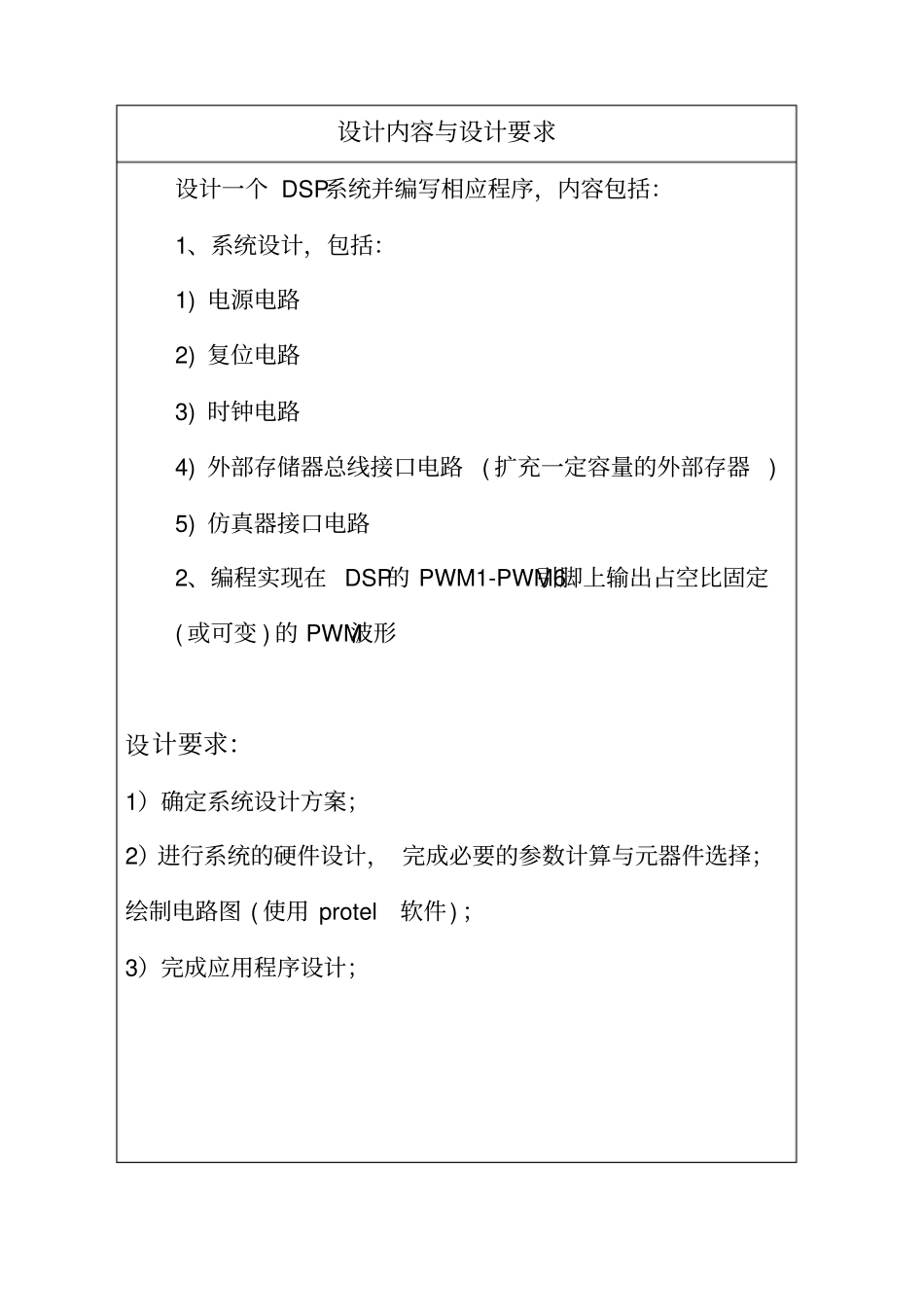

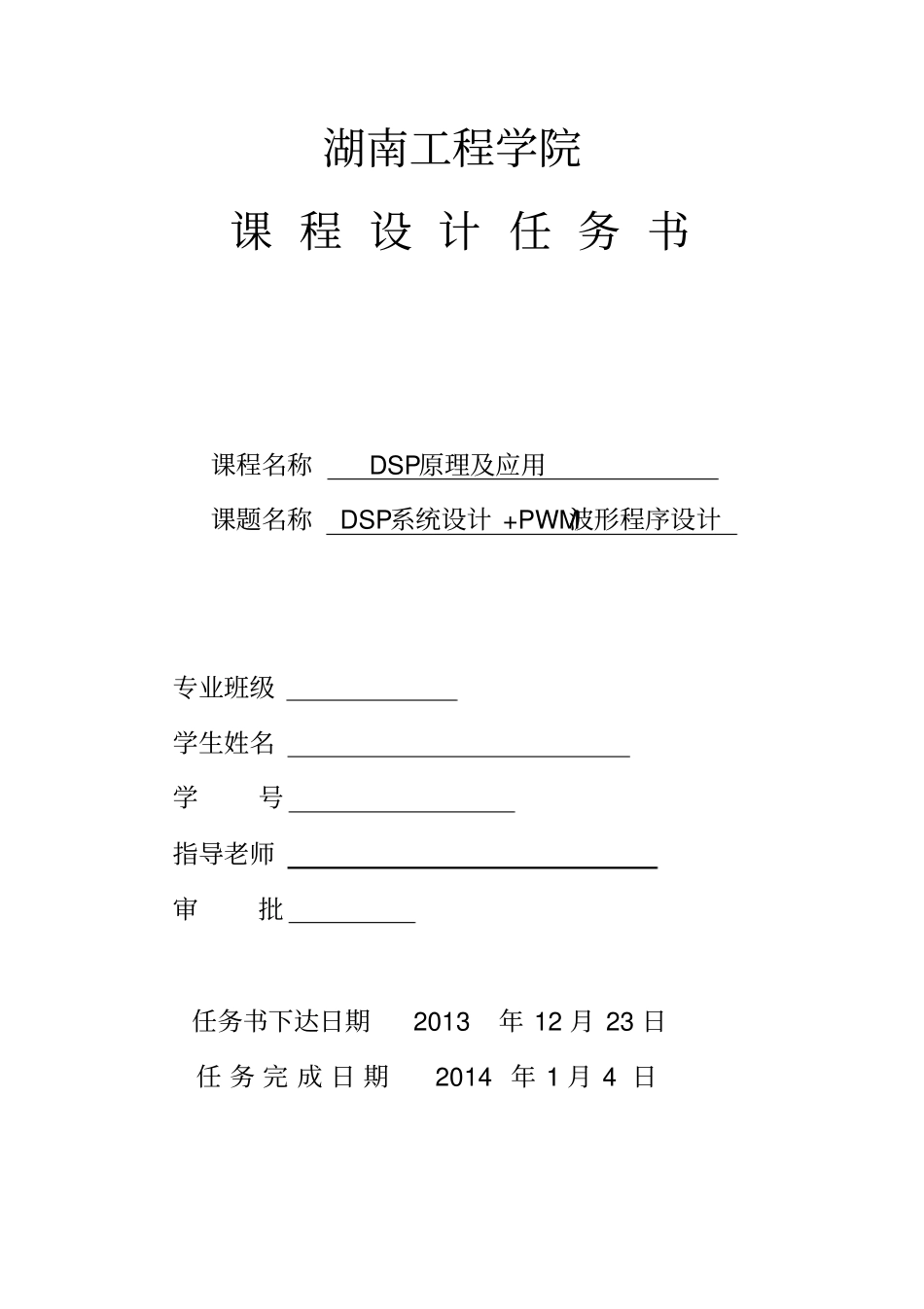

湖南工程学院课程设计课程名称DSP原理与应用课题名称DSP系统设计+PWM波形程序设计专业班级学号姓名指导教师2013年12月23日等级:湖南工程学院课程设计任务书课程名称DSP原理及应用课题名称DSP系统设计+PWM波形程序设计专业班级学生姓名学号指导老师审批任务书下达日期2013年12月23日任务完成日期2014年1月4日设计内容与设计要求设计一个DSP系统并编写相应程序，内容包括：1、系统设计，包括：1)电源电路2)复位电路3)时钟电路4)外部存储器总线接口电路(扩充一定容量的外部存器)5)仿真器接口电路2、编程实现在DSP的PWM1-PWM6引脚上输出占空比固定(或可变)的PWM波形设计要求：1）确定系统设计方案；2）进行系统的硬件设计，完成必要的参数计算与元器件选择；绘制电路图(使用protel软件)；3）完成应用程序设计；主要设计条件1、CCSIDE开发软件2、PROTEL软件3、教材及其它参考书说明书格式1.课程设计任务书2.目录3.系统结构框图4.各单元硬件设计说明及计算方法5.软件设计与说明（包括流程图）6.程序清单7.总结8.参考文献附录附录A系统原理图(protel原理图)附录B程序清单进度安排设计时间为两周第一周星期一、上午：布置课题任务，讲课及课题介绍下午：借阅有关资料星期二、确定总体设计方案星期三、硬件模块方案设计星期四、软件模块方案设计星期五、元器件参数计算及选择第二周星期一、各硬件模块设计星期二、各软件模块设计星期三、各软件模块设计星期四、写说明书星期五、上午：写说明书，整理资料下午：交设计资料，答辩参考文献1、《TMS320LF240xDSP原理及应用》清华大学出版社2、《Icetek-LF2407-A教学实验系统实验指导书》3、《TMS320C55x系列DSP指令系统、开发工具与编程指南》清华大学出版社，TexasInstrumentsIncorporated编目录第一章系统整体设计要求......................................11.1设计要求.............................................11.2设计原理及框图.......................................11.3主要芯片说明.........................................21.3.1TMS320LF2407A...................................21.3.2TPS7333Q........................................21.3.3CY7C1021........................................3第二章硬件设计..............................................52.1电源电路..............................................52.2复位电路..............................................62.3PLL锁相环电路........................................62.4晶振电路.............................................72.6JTAG仿真接口电路.....................................82.7FLASH烧写的电源供给..................................92.8指示灯电路..........................................102.9其他引脚的处理......................................10第三章软件设计.............................................12第4章仿真调试过程.........................................144.1硬件安装.............................................144.2软件调试............................................14总结.......................................................15参考文献....................................................16附录........................................................17附录1：最小系统原理图...................................17附录2：PWM程序清单.....................................181第一章系统整体设计要求1.1设计要求要求设计的最小系统包括TMS320LF2407A基本电路、电源电路、扩展RAM、指示灯等部分，需要用protel软件完成原理图，并编写验证程序，在实验箱上进行调试。1.2设计原理及框图对于DSP2407，加上电源、复位和晶振，就构成了DSP最小系统。为使这一最小系统能工作在开发状态下，应配以锁相环、JTAG接口、扩展片外程序存储器、FLASH烧写、指示灯、引脚扩展以及对其他引脚的处理等电路。DSP2407最小系统框图如图1-2所示：图1-2最小系统框图TMS320LF2407A锁相环电源...
