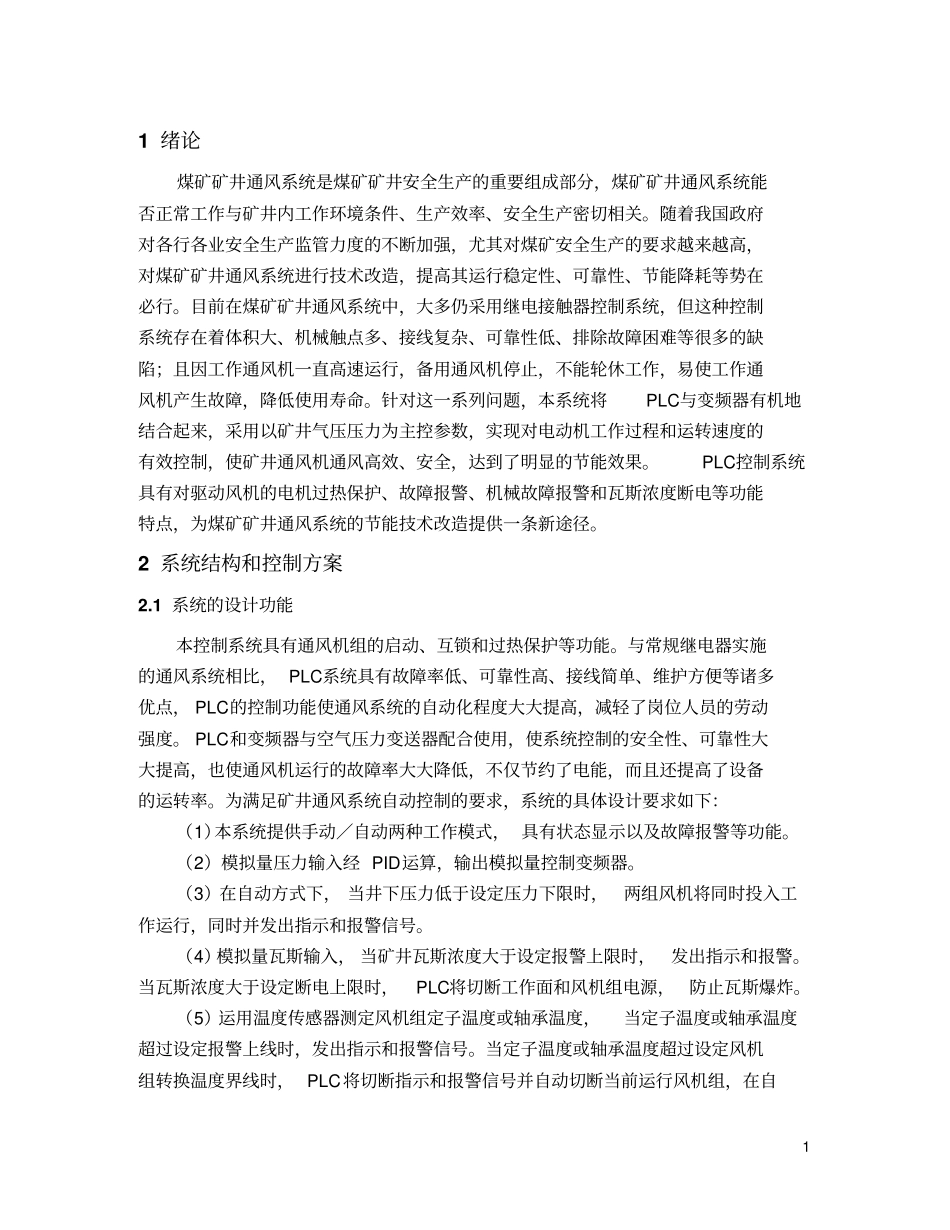

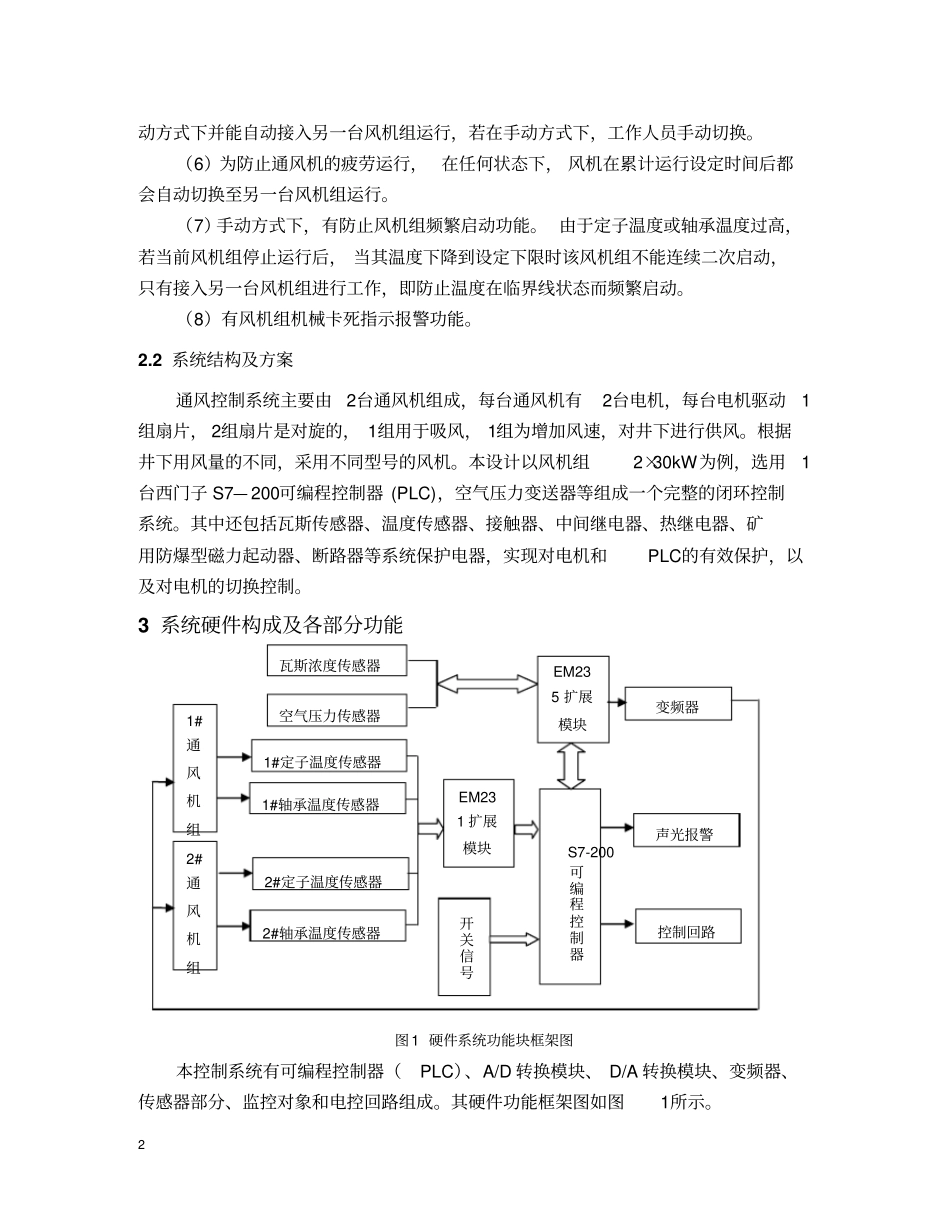

11绪论煤矿矿井通风系统是煤矿矿井安全生产的重要组成部分，煤矿矿井通风系统能否正常工作与矿井内工作环境条件、生产效率、安全生产密切相关。随着我国政府对各行各业安全生产监管力度的不断加强，尤其对煤矿安全生产的要求越来越高，对煤矿矿井通风系统进行技术改造，提高其运行稳定性、可靠性、节能降耗等势在必行。目前在煤矿矿井通风系统中，大多仍采用继电接触器控制系统，但这种控制系统存在着体积大、机械触点多、接线复杂、可靠性低、排除故障困难等很多的缺陷；且因工作通风机一直高速运行，备用通风机停止，不能轮休工作，易使工作通风机产生故障，降低使用寿命。针对这一系列问题，本系统将PLC与变频器有机地结合起来，采用以矿井气压压力为主控参数，实现对电动机工作过程和运转速度的有效控制，使矿井通风机通风高效、安全，达到了明显的节能效果。PLC控制系统具有对驱动风机的电机过热保护、故障报警、机械故障报警和瓦斯浓度断电等功能特点，为煤矿矿井通风系统的节能技术改造提供一条新途径。2系统结构和控制方案2.1系统的设计功能本控制系统具有通风机组的启动、互锁和过热保护等功能。与常规继电器实施的通风系统相比，PLC系统具有故障率低、可靠性高、接线简单、维护方便等诸多优点，PLC的控制功能使通风系统的自动化程度大大提高，减轻了岗位人员的劳动强度。PLC和变频器与空气压力变送器配合使用，使系统控制的安全性、可靠性大大提高，也使通风机运行的故障率大大降低，不仅节约了电能，而且还提高了设备的运转率。为满足矿井通风系统自动控制的要求，系统的具体设计要求如下：（1）本系统提供手动／自动两种工作模式，具有状态显示以及故障报警等功能。（2）模拟量压力输入经PID运算，输出模拟量控制变频器。（3）在自动方式下，当井下压力低于设定压力下限时，两组风机将同时投入工作运行，同时并发出指示和报警信号。（4）模拟量瓦斯输入，当矿井瓦斯浓度大于设定报警上限时，发出指示和报警。当瓦斯浓度大于设定断电上限时，PLC将切断工作面和风机组电源，防止瓦斯爆炸。（5）运用温度传感器测定风机组定子温度或轴承温度，当定子温度或轴承温度超过设定报警上线时，发出指示和报警信号。当定子温度或轴承温度超过设定风机组转换温度界线时，PLC将切断指示和报警信号并自动切断当前运行风机组，在自2动方式下并能自动接入另一台风机组运行，若在手动方式下，工作人员手动切换。（6）为防止通风机的疲劳运行，在任何状态下，风机在累计运行设定时间后都会自动切换至另一台风机组运行。（7）手动方式下，有防止风机组频繁启动功能。由于定子温度或轴承温度过高，若当前风机组停止运行后，当其温度下降到设定下限时该风机组不能连续二次启动，只有接入另一台风机组进行工作，即防止温度在临界线状态而频繁启动。（8）有风机组机械卡死指示报警功能。2.2系统结构及方案通风控制系统主要由2台通风机组成，每台通风机有2台电机，每台电机驱动1组扇片，2组扇片是对旋的，1组用于吸风，1组为增加风速，对井下进行供风。根据井下用风量的不同，采用不同型号的风机。本设计以风机组2×30kW为例，选用1台西门子S7—200可编程控制器(PLC)，空气压力变送器等组成一个完整的闭环控制系统。其中还包括瓦斯传感器、温度传感器、接触器、中间继电器、热继电器、矿用防爆型磁力起动器、断路器等系统保护电器，实现对电机和PLC的有效保护，以及对电机的切换控制。3系统硬件构成及各部分功能图1硬件系统功能块框架图本控制系统有可编程控制器（PLC）、A/D转换模块、D/A转换模块、变频器、传感器部分、监控对象和电控回路组成。其硬件功能框架图如图1所示。1#定子温度传感器2#轴承温度传感器2#定子温度传感器1#轴承温度传感器空气压力传感器瓦斯浓度传感器2#通风机组1#通风机组声光报警控制回路S7-200可编程控制器EM231扩展模块开关信号EM235扩展模块变频器33.1PLC可编程控制器部分3.1.1PLC概述PLC是以微处理器为核心的一种特殊的工业用计算机，其结构与一般的计算机相类似，由中央处理单元（CPU）、存储器（RAM、ROM、EPROM、EEPROM等）、输入接口、输出接口、I/O扩展接口、...
