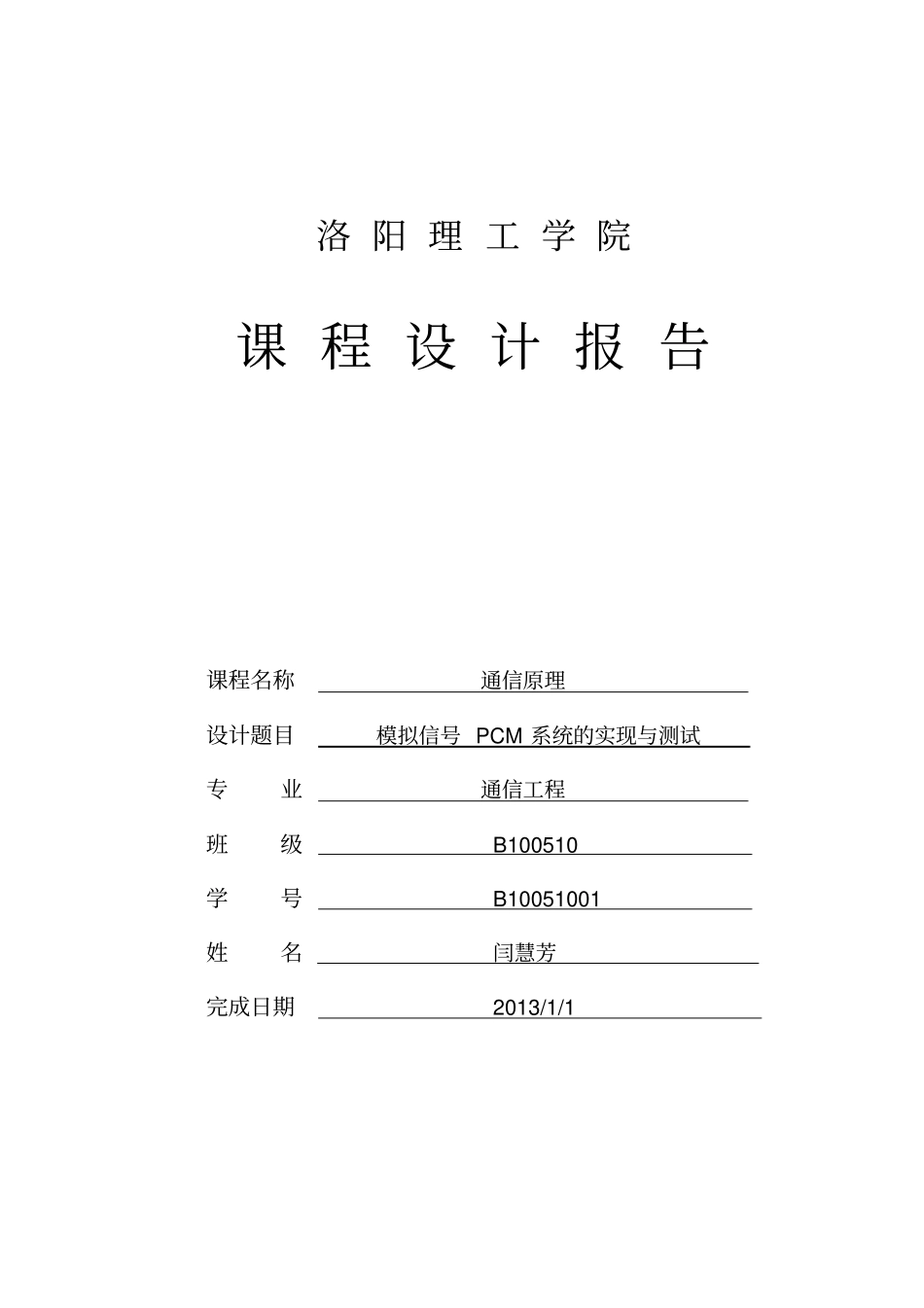

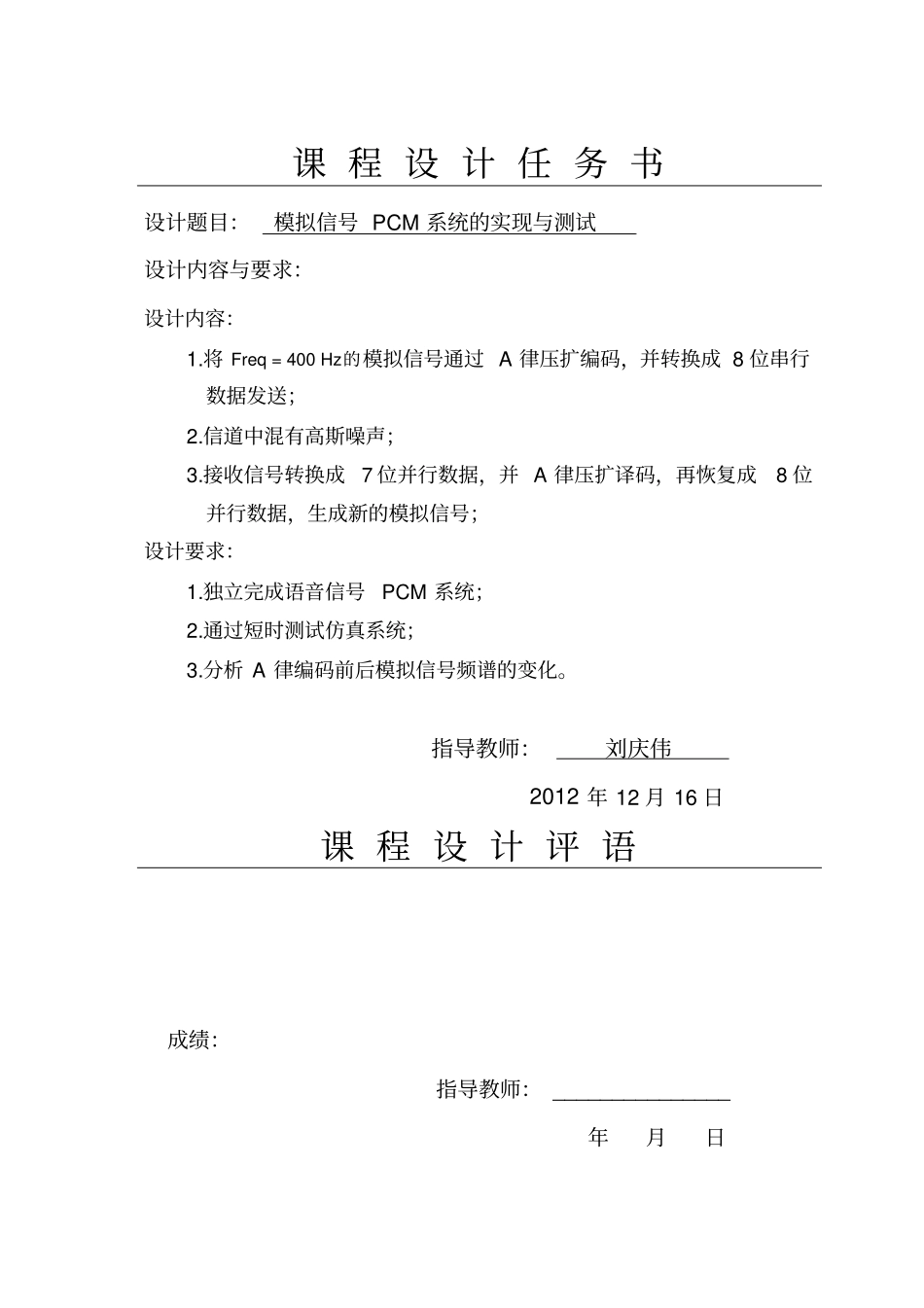

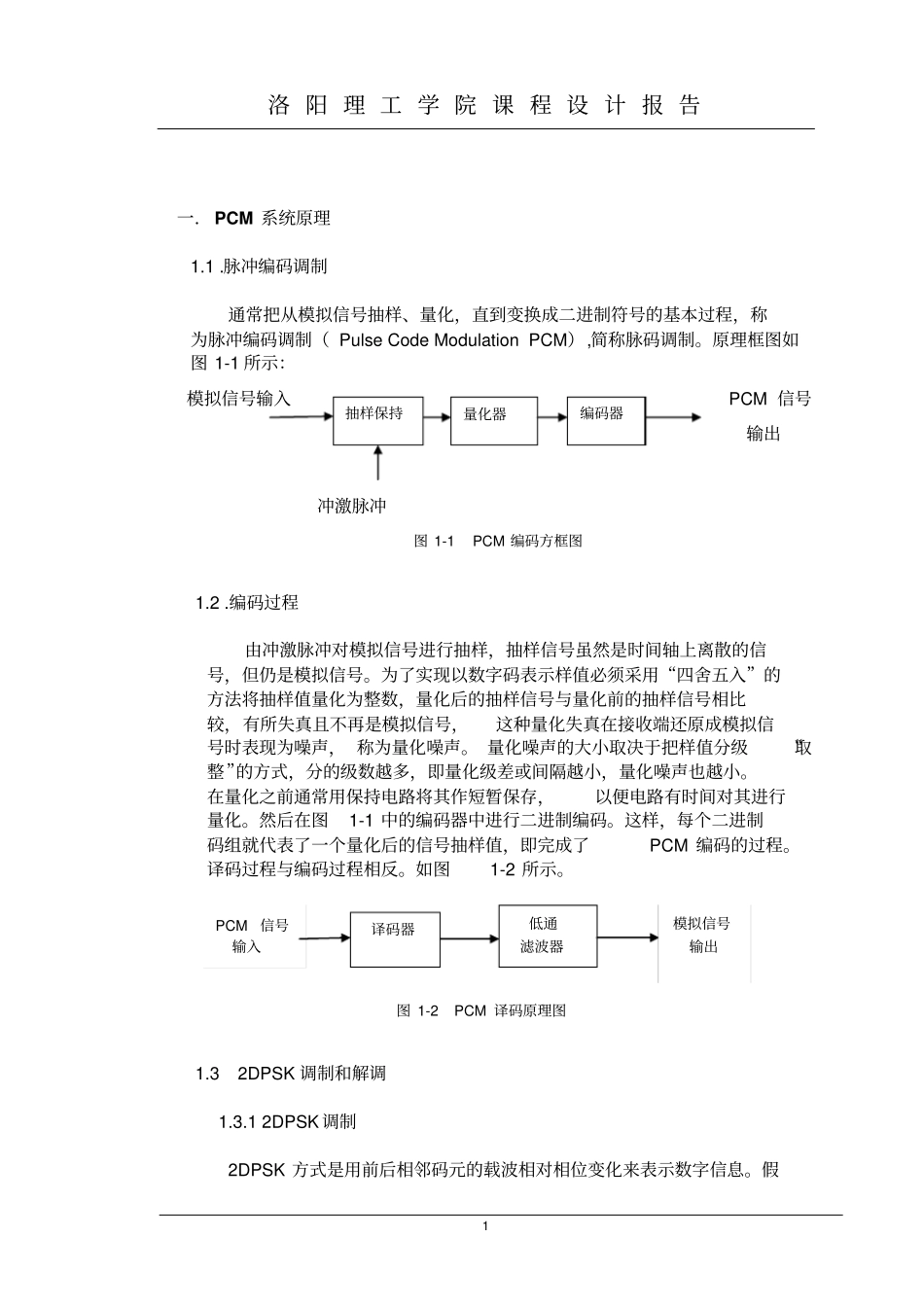

洛阳理工学院课程设计报告课程名称通信原理设计题目模拟信号PCM系统的实现与测试专业通信工程班级B100510学号B10051001姓名闫慧芳完成日期2013/1/1课程设计任务书设计题目：模拟信号PCM系统的实现与测试设计内容与要求：设计内容：1.将Freq=400Hz的模拟信号通过A律压扩编码，并转换成8位串行数据发送；2.信道中混有高斯噪声；3.接收信号转换成7位并行数据，并A律压扩译码，再恢复成8位并行数据，生成新的模拟信号；设计要求：1.独立完成语音信号PCM系统；2.通过短时测试仿真系统；3.分析A律编码前后模拟信号频谱的变化。指导教师：刘庆伟2012年12月16日课程设计评语成绩：指导教师：_______________年月日洛阳理工学院课程设计报告1一．PCM系统原理1.1.脉冲编码调制通常把从模拟信号抽样、量化，直到变换成二进制符号的基本过程，称为脉冲编码调制（PulseCodeModulationPCM）,简称脉码调制。原理框图如图1-1所示：模拟信号输入PCM信号输出冲激脉冲图1-1PCM编码方框图1.2.编码过程由冲激脉冲对模拟信号进行抽样，抽样信号虽然是时间轴上离散的信号，但仍是模拟信号。为了实现以数字码表示样值必须采用“四舍五入”的方法将抽样值量化为整数，量化后的抽样信号与量化前的抽样信号相比较，有所失真且不再是模拟信号，这种量化失真在接收端还原成模拟信号时表现为噪声，称为量化噪声。量化噪声的大小取决于把样值分级“取整”的方式，分的级数越多，即量化级差或间隔越小，量化噪声也越小。在量化之前通常用保持电路将其作短暂保存，以便电路有时间对其进行量化。然后在图1-1中的编码器中进行二进制编码。这样，每个二进制码组就代表了一个量化后的信号抽样值，即完成了PCM编码的过程。译码过程与编码过程相反。如图1-2所示。图1-2PCM译码原理图1.32DPSK调制和解调1.3.12DPSK调制2DPSK方式是用前后相邻码元的载波相对相位变化来表示数字信息。假抽样保持量化器编码器PCM信号输入译码器低通滤波器模拟信号输出洛阳理工学院课程设计报告2设前后相邻码元的载波相位差为，可定义一种数字信息与之间的关系为2DPSK信号调制过程波形如图1-3所示绝对码相对码载波2DPSK信号图1-32DPSK信号调制过程波形图可以看出，2DPSK信号的实现方法可以采用：首先对二进制数字基带信号进行差分编码，将绝对码表示二进制信息变换为用相对码表示二进制信息，然后再进行绝对调相，从而产生二进制差分相位键控信号。2DPSK信号调制器原理图如图1-4所示。图1-42DPSK信号调制器原理图111101101100011011cosct0°开关电路e2DPSK(t)180°移相s(t)码变换洛阳理工学院课程设计报告3其中码变换即差分编码器如图1-5所示。在差分编码器中：{an}为二进制绝对码序列，{dn}为差分编码序列。图1-5差分编码器1.3.22DPSK的解调2DPSK的差分相干解调原理框图如图1-6所示：图1-62DPSK差分相干解调原理框图anbne2DPSK(t)带通滤波器相乘器延迟TS低通滤波器抽样判决器输出定时脉冲洛阳理工学院课程设计报告4二．SystemView介绍SystemView是一个用于现代工程与科学系统设计及仿真的动态系统分析平台。从滤波器设计、信号处理、完整通信系统的设计与仿真，直到一般的系统数学模型建立等各个领域，SystemView在友好而且功能齐全的窗口环境下，为用户提供了一个精密的嵌入式分析工具。SystemView是美国ELANIX公司推出的，基于Windows环境下运行的用于系统仿真分析的可视化软件工具，它使用功能模块(Token)描述程序。利用SystemView，可以构造各种复杂的模拟、数字、数模混合系统和各种多速率系统，因此，它可用于各种线性或非线性控制系统的设计和仿真。用户在进行系统设计时，只需从SystemView配置的图标库中调出有关图标并进行参数设置，完成图标间的连线，然后运行仿真操作，最终以时域波形、眼图、功率谱等形式给出系统的仿真分析结果。各种库简介如下：基本库SystemView的基本库包括信源库、算子库、函数库、信号接收器库等，它为该系统仿真提供了最基本的工具。SystemView为我们提供了16种信号源，可以用它来产生任意信号功能强大的算子库多达31种算子，可以满足您所有运算的要求32种函数尽显函数库的强大库容！12种信号接收方式任你挑...
