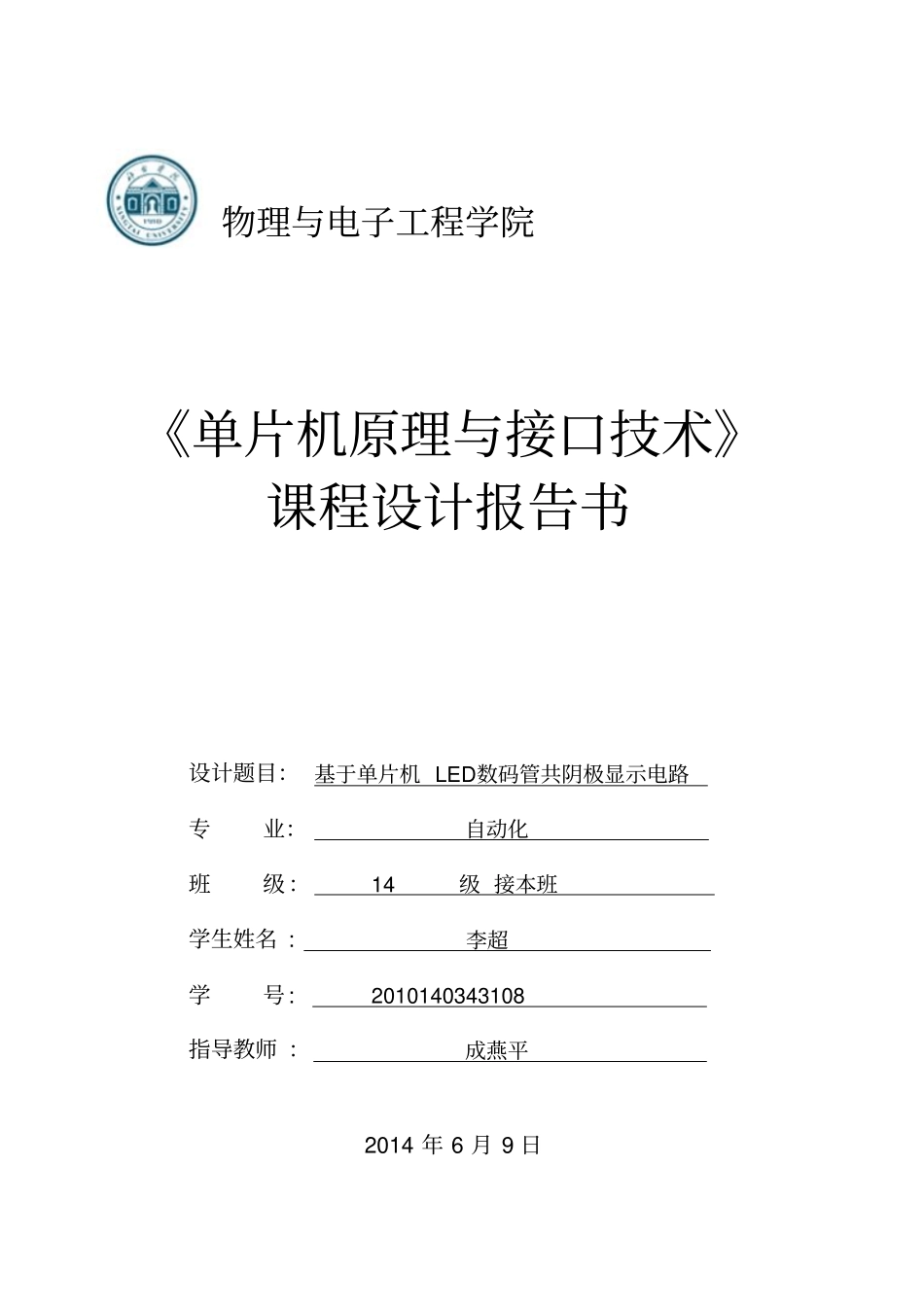

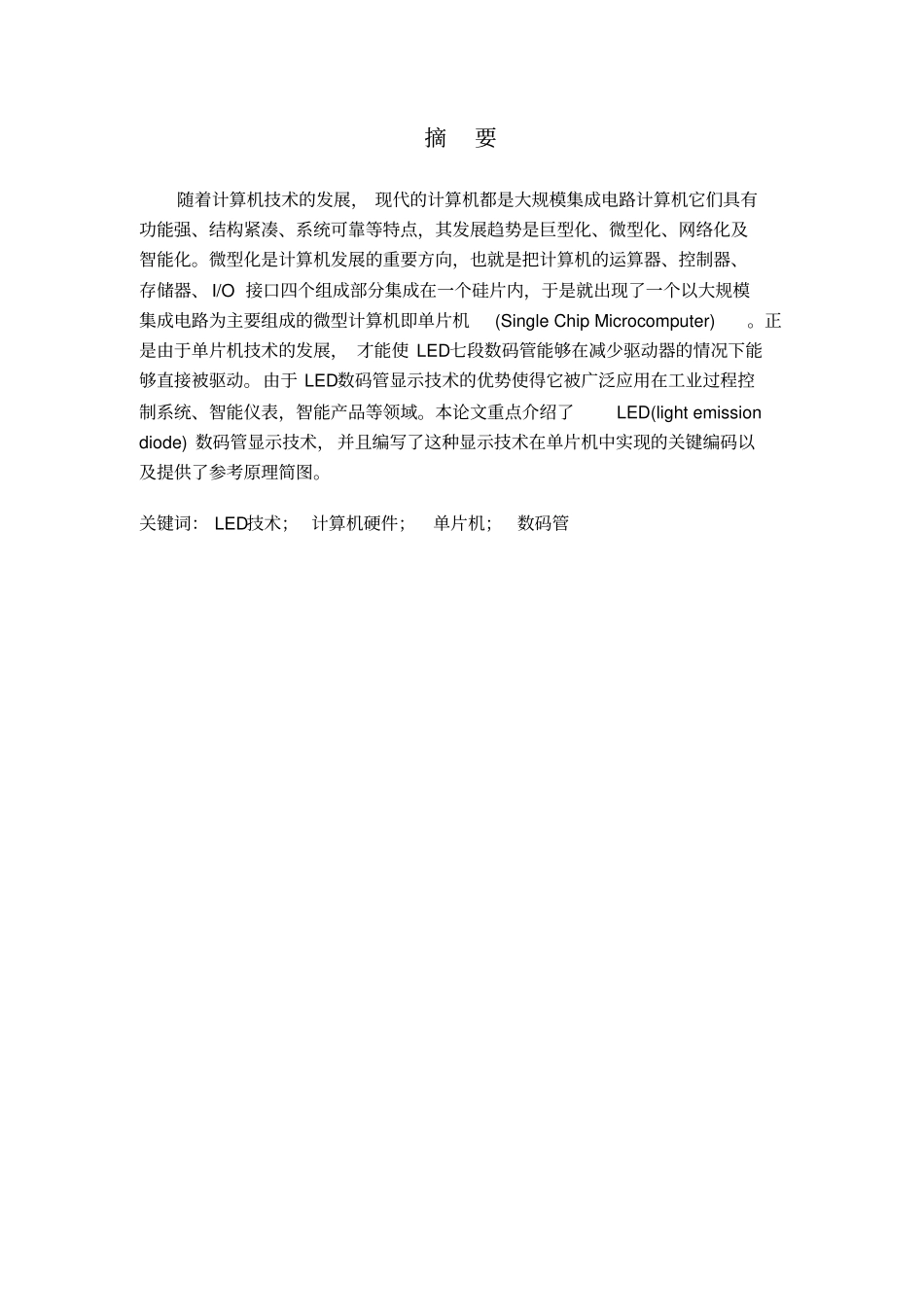

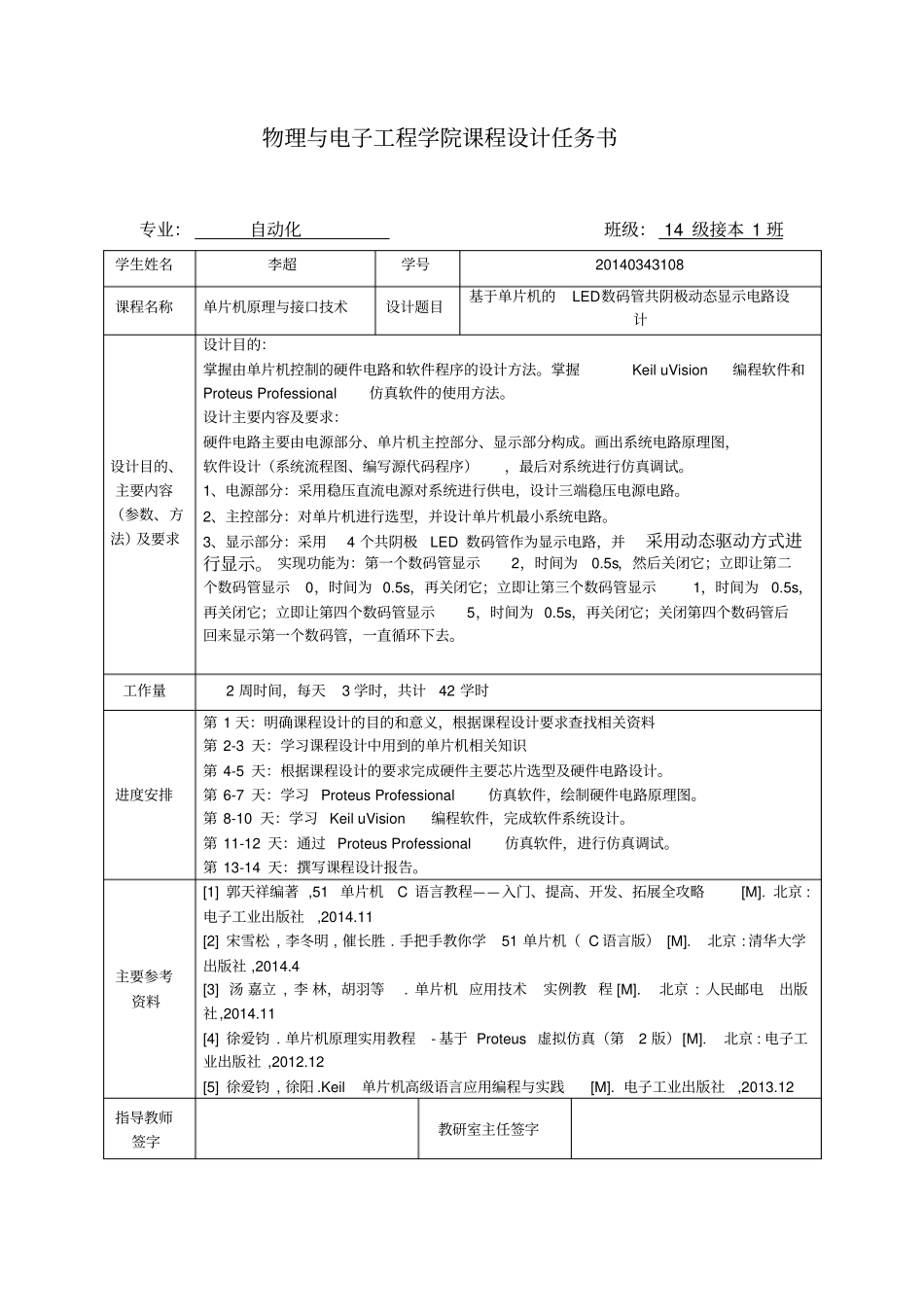

物理与电子工程学院《单片机原理与接口技术》课程设计报告书设计题目：基于单片机LED数码管共阴极显示电路专业：自动化班级：14级接本班学生姓名:李超学号:2010140343108指导教师：成燕平2014年6月9日物理与电子工程学院课程设计任务书专业：自动化班级：14级接本1班学生姓名李超学号20140343108课程名称单片机原理与接口技术设计题目基于单片机的LED数码管共阴极动态显示电路设计设计目的、主要内容（参数、方法）及要求设计目的：掌握由单片机控制的硬件电路和软件程序的设计方法。掌握KeiluVision编程软件和ProteusProfessional仿真软件的使用方法。设计主要内容及要求：硬件电路主要由电源部分、单片机主控部分、显示部分构成。画出系统电路原理图，软件设计（系统流程图、编写源代码程序），最后对系统进行仿真调试。1、电源部分：采用稳压直流电源对系统进行供电，设计三端稳压电源电路。2、主控部分：对单片机进行选型，并设计单片机最小系统电路。3、显示部分：采用4个共阴极LED数码管作为显示电路，并采用动态驱动方式进行显示。实现功能为：第一个数码管显示2，时间为0.5s，然后关闭它；立即让第二个数码管显示0，时间为0.5s，再关闭它；立即让第三个数码管显示1，时间为0.5s，再关闭它；立即让第四个数码管显示5，时间为0.5s，再关闭它；关闭第四个数码管后回来显示第一个数码管，一直循环下去。工作量2周时间，每天3学时，共计42学时进度安排第1天：明确课程设计的目的和意义，根据课程设计要求查找相关资料第2-3天：学习课程设计中用到的单片机相关知识第4-5天：根据课程设计的要求完成硬件主要芯片选型及硬件电路设计。第6-7天：学习ProteusProfessional仿真软件，绘制硬件电路原理图。第8-10天：学习KeiluVision编程软件，完成软件系统设计。第11-12天：通过ProteusProfessional仿真软件，进行仿真调试。第13-14天：撰写课程设计报告。主要参考资料[1]郭天祥编著,51单片机C语言教程——入门、提高、开发、拓展全攻略[M].北京:电子工业出版社,2014.11[2]宋雪松,李冬明,催长胜.手把手教你学51单片机（C语言版）[M].北京:清华大学出版社,2014.4[3]汤嘉立,李林，胡羽等.单片机应用技术实例教程[M].北京:人民邮电出版社,2014.11[4]徐爱钧.单片机原理实用教程-基于Proteus虚拟仿真（第2版）[M].北京:电子工业出版社,2012.12[5]徐爱钧,徐阳.Keil单片机高级语言应用编程与实践[M].电子工业出版社,2013.12指导教师签字教研室主任签字摘要随着计算机技术的发展，现代的计算机都是大规模集成电路计算机它们具有功能强、结构紧凑、系统可靠等特点，其发展趋势是巨型化、微型化、网络化及智能化。微型化是计算机发展的重要方向，也就是把计算机的运算器、控制器、存储器、I/O接口四个组成部分集成在一个硅片内，于是就出现了一个以大规模集成电路为主要组成的微型计算机即单片机(SingleChipMicrocomputer)。正是由于单片机技术的发展，才能使LED七段数码管能够在减少驱动器的情况下能够直接被驱动。由于LED数码管显示技术的优势使得它被广泛应用在工业过程控制系统、智能仪表，智能产品等领域。本论文重点介绍了LED(lightemissiondiode)数码管显示技术，并且编写了这种显示技术在单片机中实现的关键编码以及提供了参考原理简图。关键词：LED技术；计算机硬件；单片机；数码管目录1引言.........................................................................................................12设计的目的.............................................................................................23电路的设计与分析................................................................................23.1电路的总体设计.....................................................................23.2数码管的工作原理.................................................................33.3电路的原理框图.....................................................................53.4计数电路的分析与设计..........................................................
