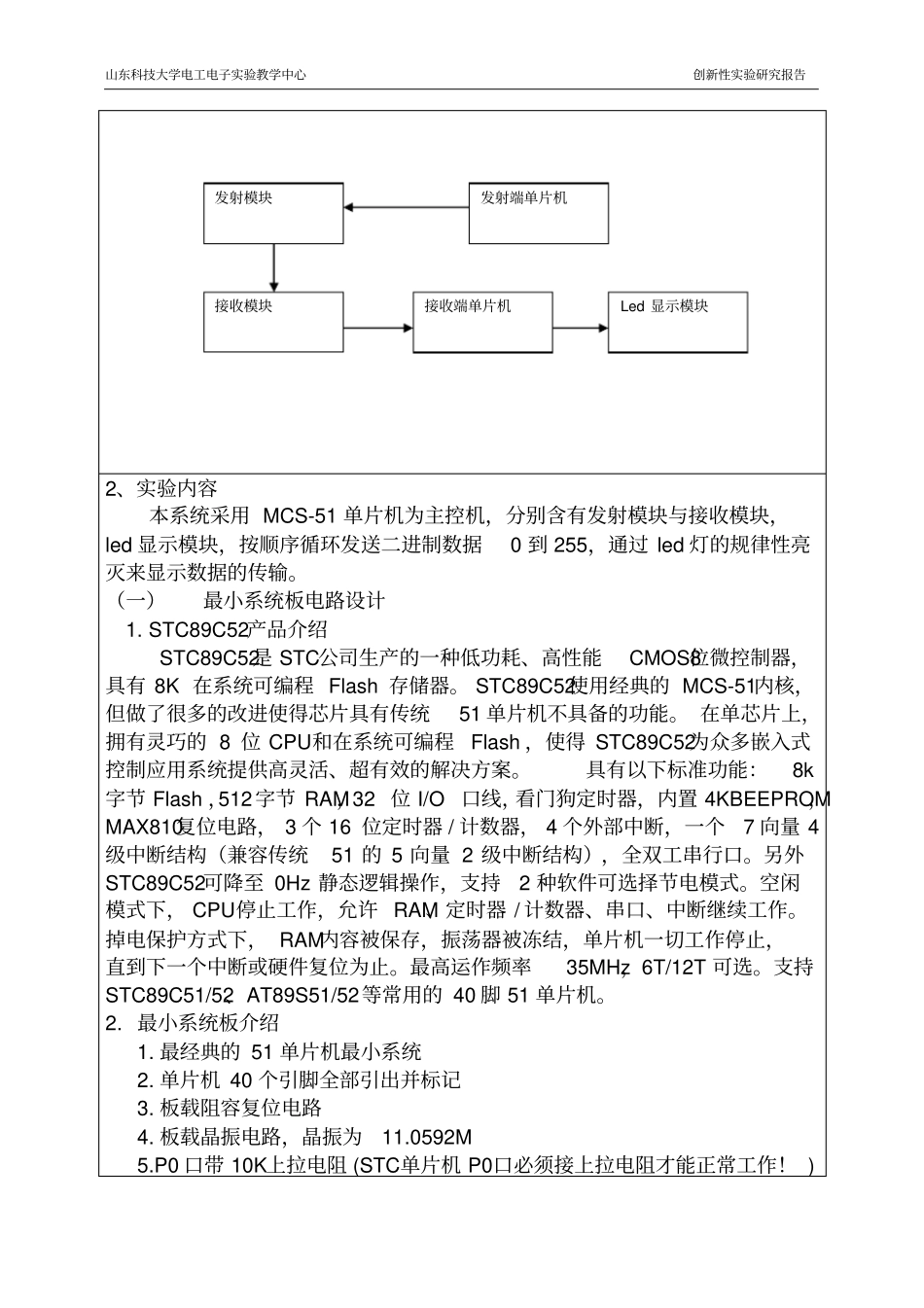

二零一四—二零一五学年＿二＿学期山东科技大学电工电子实验教学中心创新性实验研究报告实验项目名称＿基于单片机的无线通信系统的设计组长姓名卢兴学号联系电话E-mail成员姓名李洪川学号成员姓名陈卓学号成员姓名靳伟娜学号成员姓名张硕学号专业通信工程班级2011-1指导教师及职称王凤瑛（教授）2014年4月26日山东科技大学电工电子实验教学中心创新性实验研究报告一、实验摘要通过对51单片机汇编指令、STC89C52RC单片机片上各功能模块的学习和应用训练，进一步熟悉51单片机汇编程序设计。掌握无线发射与接收模块的相关知识，了解无线通信的基本原理，学习创新性实验报告的撰写方法。二、实验目的1、基于STC89C52RC单片机，利用无线发射模块与无线接收模块实现两台计算机间的无线通信。2.两台计算机之间要求一台计算机发送数据，另一台计算机实现无差错接收。3.利用led灯来显示传输的数据。三、实验场地及仪器、设备和材料：实验场地：院实验室218。实验仪器、设备和材料：pc机两台，无线接收与无线发射模块各一个，最小系统板与开发板各一个，导线若干，电烙铁，锡丝，锡枪等。四、实验内容1、实验原理：（1）根据实验要求与指标，本系统选用一个MCS-51系列单片机为主控机，通过连接发射模块实现与另一个连接有接收模块的MCS-51单片机的数据传输，实现无差错的无线数据通信。我们选择按顺序循环发送二进制数据0到255。（2）通过led灯显示传输的数据并判断数据的正确与否。系统模块图：山东科技大学电工电子实验教学中心创新性实验研究报告2、实验内容本系统采用MCS-51单片机为主控机，分别含有发射模块与接收模块，led显示模块，按顺序循环发送二进制数据0到255，通过led灯的规律性亮灭来显示数据的传输。（一）最小系统板电路设计1.STC89C52产品介绍STC89C52是STC公司生产的一种低功耗、高性能CMOS8位微控制器，具有8K在系统可编程Flash存储器。STC89C52使用经典的MCS-51内核，但做了很多的改进使得芯片具有传统51单片机不具备的功能。在单芯片上，拥有灵巧的8位CPU和在系统可编程Flash，使得STC89C52为众多嵌入式控制应用系统提供高灵活、超有效的解决方案。具有以下标准功能：8k字节Flash，512字节RAM，32位I/O口线，看门狗定时器，内置4KBEEPROM，MAX810复位电路，3个16位定时器/计数器，4个外部中断，一个7向量4级中断结构（兼容传统51的5向量2级中断结构），全双工串行口。另外STC89C52可降至0Hz静态逻辑操作，支持2种软件可选择节电模式。空闲模式下，CPU停止工作，允许RAM、定时器/计数器、串口、中断继续工作。掉电保护方式下，RAM内容被保存，振荡器被冻结，单片机一切工作停止，直到下一个中断或硬件复位为止。最高运作频率35MHz，6T/12T可选。支持STC89C51/52、AT89S51/52等常用的40脚51单片机。2.最小系统板介绍1.最经典的51单片机最小系统2.单片机40个引脚全部引出并标记3.板载阻容复位电路4.板载晶振电路，晶振为11.0592M5.P0口带10K上拉电阻(STC单片机P0口必须接上拉电阻才能正常工作！)发射模块接收模块发射端单片机接收端单片机Led显示模块山东科技大学电工电子实验教学中心创新性实验研究报告6.带电源开关，方便做实验7.外接直流电源插座(规格为5.5*2.1mm)8.带1路电源指示灯9.带电容滤波电路10.引出3路外扩电源，方便外接模块取电MCS-52单片机引脚图（二）无线发射与接收模块的电路设计发射模块：1、技术参数工作电压：3-12V工作频率：315、433.92MHz（其它频率可定制）待机电流：0mA工作电流：20-28mA传输距离：>500m（开阔地接收板灵敏度在-103dBm以上距离）输出功率：16dBm(40mW)传输速率：<10Kbps调制方式：OOK（调幅）工作温度：-10℃~+70℃尺寸：19×19×8mm2、产品特点：声表稳频、性能稳定；工作电压范围宽；3、脚位（从左到右）及使用说明：脚位名称功能说明1ATAD数据输入脚2VCC电源正极山东科技大学电工电子实验教学中心创新性实验研究报告3GND电源负极接收模块一共有三个外部接口，上面有英文表示。“VCC”表示接电源正极，“ATAD”表示输入，“GND”表示接电源负极。接收模块：1、技术参数工作电压(V)：DC5V工作电流(mA)：4MA调制方式：调幅（OOK）...
