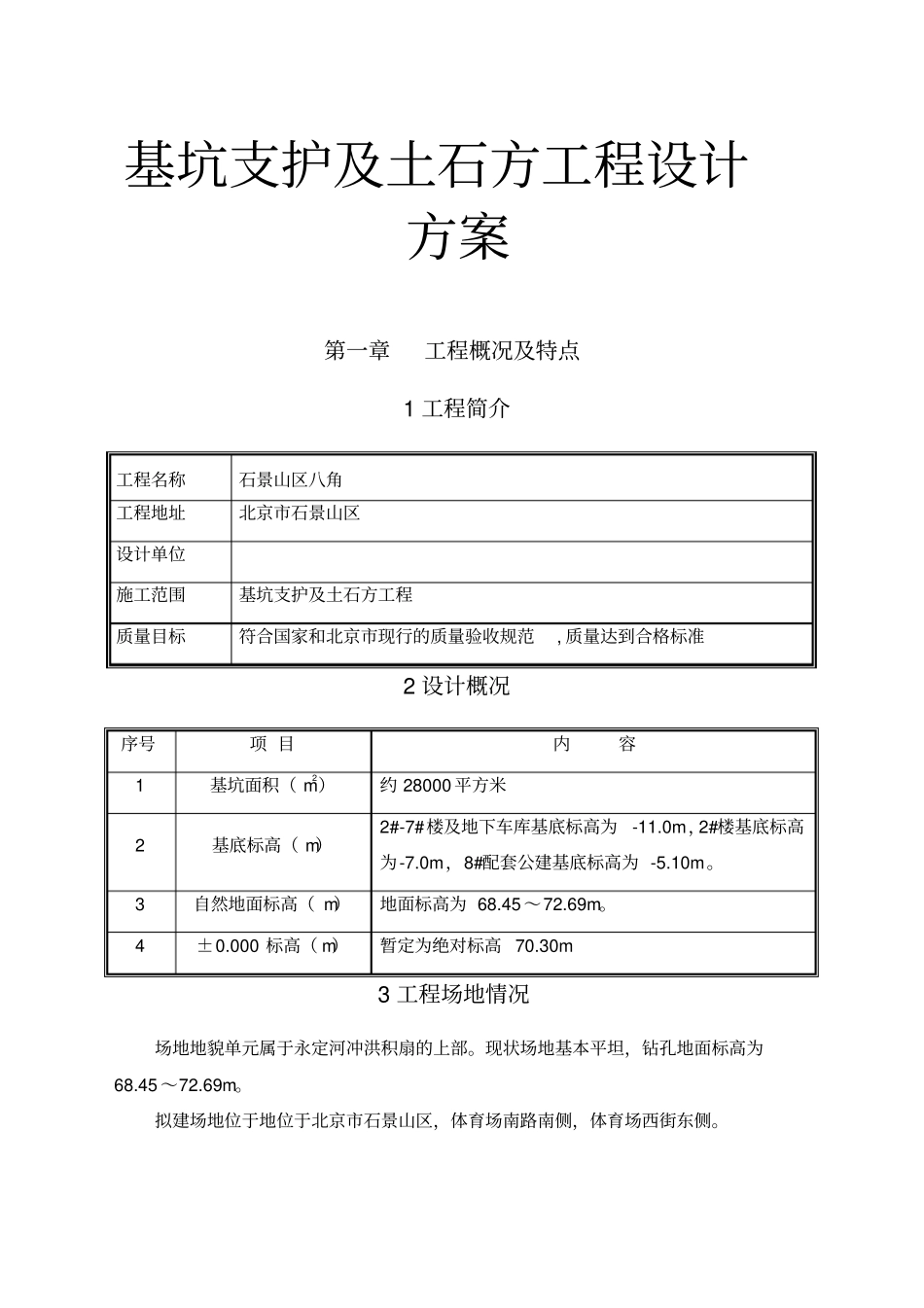

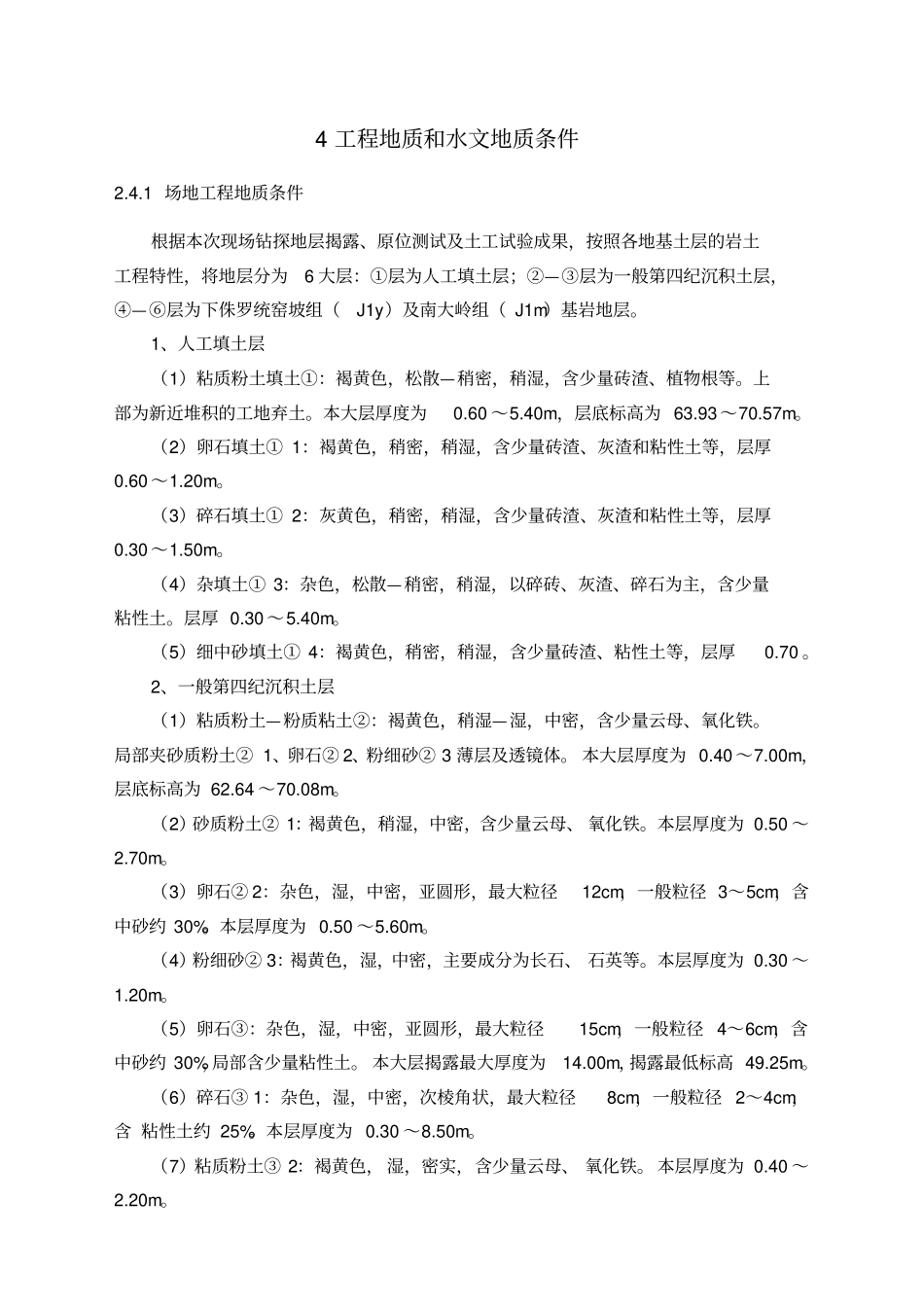

基坑支护及土石方工程设计方案第一章工程概况及特点1工程简介工程名称石景山区八角工程地址北京市石景山区设计单位施工范围基坑支护及土石方工程质量目标符合国家和北京市现行的质量验收规范,质量达到合格标准2设计概况序号项目内容1基坑面积（m2）约28000平方米2基底标高（m）2#-7#楼及地下车库基底标高为-11.0m，2#楼基底标高为-7.0m，8#配套公建基底标高为-5.10m。3自然地面标高（m）地面标高为68.45～72.69m。4±0.000标高（m）暂定为绝对标高70.30m3工程场地情况场地地貌单元属于永定河冲洪积扇的上部。现状场地基本平坦，钻孔地面标高为68.45～72.69m。拟建场地位于地位于北京市石景山区，体育场南路南侧，体育场西街东侧。4工程地质和水文地质条件2.4.1场地工程地质条件根据本次现场钻探地层揭露、原位测试及土工试验成果，按照各地基土层的岩土工程特性，将地层分为6大层：①层为人工填土层；②—③层为一般第四纪沉积土层，④—⑥层为下侏罗统窑坡组（J1y）及南大岭组（J1m）基岩地层。1、人工填土层（1）粘质粉土填土①：褐黄色，松散—稍密，稍湿，含少量砖渣、植物根等。上部为新近堆积的工地弃土。本大层厚度为0.60～5.40m，层底标高为63.93～70.57m。（2）卵石填土①1：褐黄色，稍密，稍湿，含少量砖渣、灰渣和粘性土等，层厚0.60～1.20m。（3）碎石填土①2：灰黄色，稍密，稍湿，含少量砖渣、灰渣和粘性土等，层厚0.30～1.50m。（4）杂填土①3：杂色，松散—稍密，稍湿，以碎砖、灰渣、碎石为主，含少量粘性土。层厚0.30～5.40m。（5）细中砂填土①4：褐黄色，稍密，稍湿，含少量砖渣、粘性土等，层厚0.70。2、一般第四纪沉积土层（1）粘质粉土—粉质粘土②：褐黄色，稍湿—湿，中密，含少量云母、氧化铁。局部夹砂质粉土②1、卵石②2、粉细砂②3薄层及透镜体。本大层厚度为0.40～7.00m，层底标高为62.64～70.08m。（2）砂质粉土②1：褐黄色，稍湿，中密，含少量云母、氧化铁。本层厚度为0.50～2.70m。（3）卵石②2：杂色，湿，中密，亚圆形，最大粒径12cm，一般粒径3～5cm，含中砂约30%。本层厚度为0.50～5.60m。（4）粉细砂②3：褐黄色，湿，中密，主要成分为长石、石英等。本层厚度为0.30～1.20m。（5）卵石③：杂色，湿，中密，亚圆形，最大粒径15cm，一般粒径4～6cm，含中砂约30%，局部含少量粘性土。本大层揭露最大厚度为14.00m，揭露最低标高49.25m。（6）碎石③1：杂色，湿，中密，次棱角状，最大粒径8cm，一般粒径2～4cm，含粘性土约25%。本层厚度为0.30～8.50m。（7）粘质粉土③2：褐黄色，湿，密实，含少量云母、氧化铁。本层厚度为0.40～2.20m。（8）细砂③3：褐黄色，湿，中密，主要成分为长石、石英等。本层揭露厚度为1.70m。3、下侏罗统窑坡组（J1y）及南大岭组（J1m）基岩地层（1）强风化页岩④：灰黄色，局部全风化，原岩结构大部分破坏，节理裂隙发育，岩芯呈块状，局部呈粉末状。本次钻探部分钻孔未揭露本层层底，本次揭露本大层最大厚度11.10m，揭露最低标高41.34m。（2）强风化砾岩④1：杂色，原岩结构大部分破坏，节理裂隙很发育，岩芯呈块状。本层揭露最大厚度为16.00m。（3）中等风化砾岩④2：杂色，原岩结构部分破坏，节理裂隙很发育，岩芯呈短柱状，局部呈块状。本层揭露最大厚度为20.50m。（4）中等风化页岩⑤：灰黄色，原岩结构部分破坏，节理裂隙很发育，岩芯呈短柱状，局部呈块状。本次揭露本大层最大厚度20.00m，揭露最低标高42.82m。（5）强风化砂岩⑥：褐黄色，原岩结构大部分破坏，节理裂隙很发育，岩芯呈块状。本次揭露本大层最大厚度3.20m，揭露最低标高55.70m。2.4.2工程水文条件勘察期间，在钻孔28.00m深度范围内未观测到地下水，地下水位埋深大于28.00m。根据我院在该地区地下水位资料，本场区近3～5年最高地下水位标高在60.00m左右（不含局部上层滞水），历年最高地下水位接近自然地面。第三章工程的重点、难点及对策序号重点、难点对策1拟建工程位于北京市石景山区，基坑深度达5.10～11.0m，工程地质条件较复杂，大大增加了边坡支护结构的设计难度,必须选择安全可靠的边坡支护方案。选用了北京地区非常成熟的土钉墙+桩锚...
