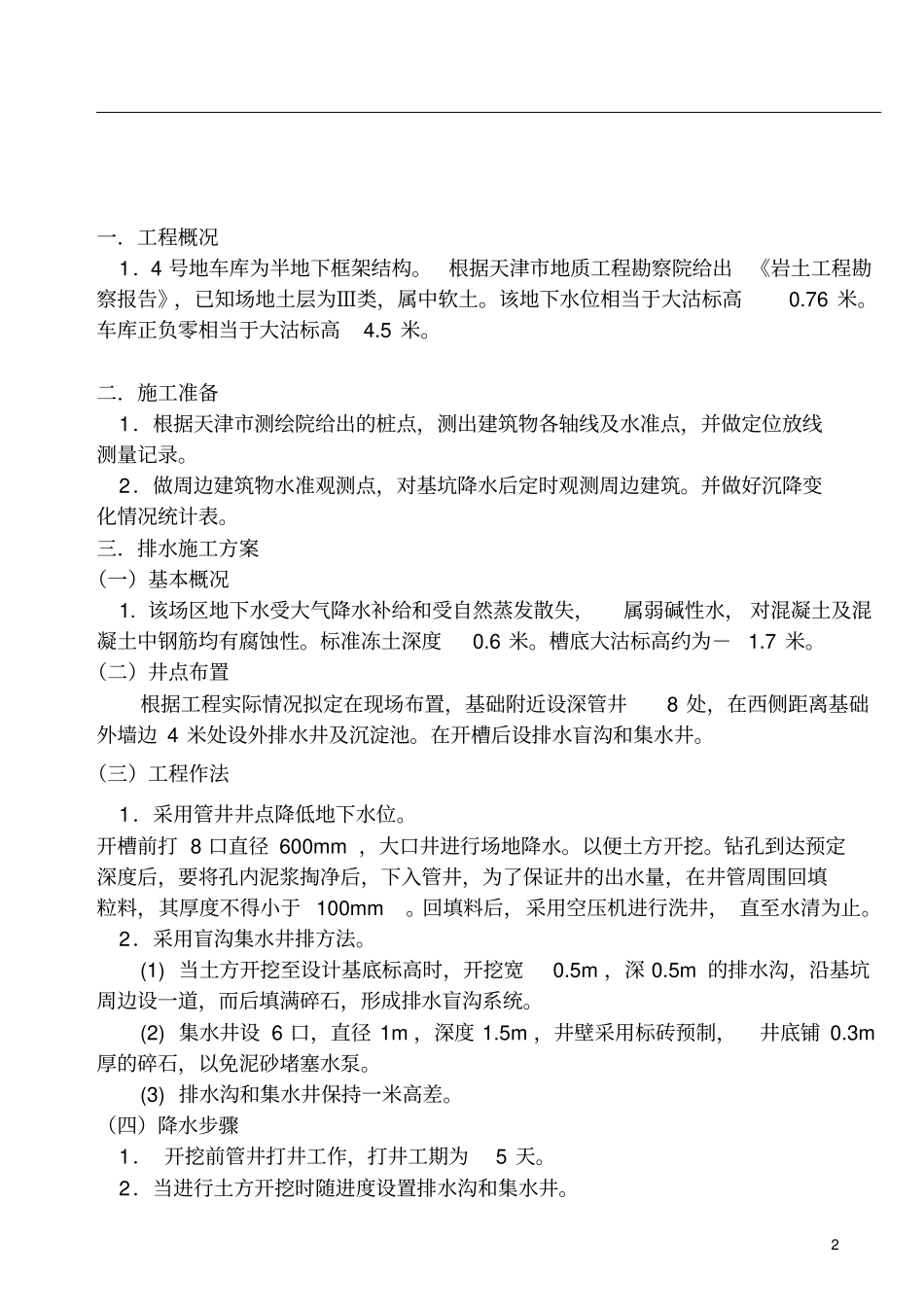

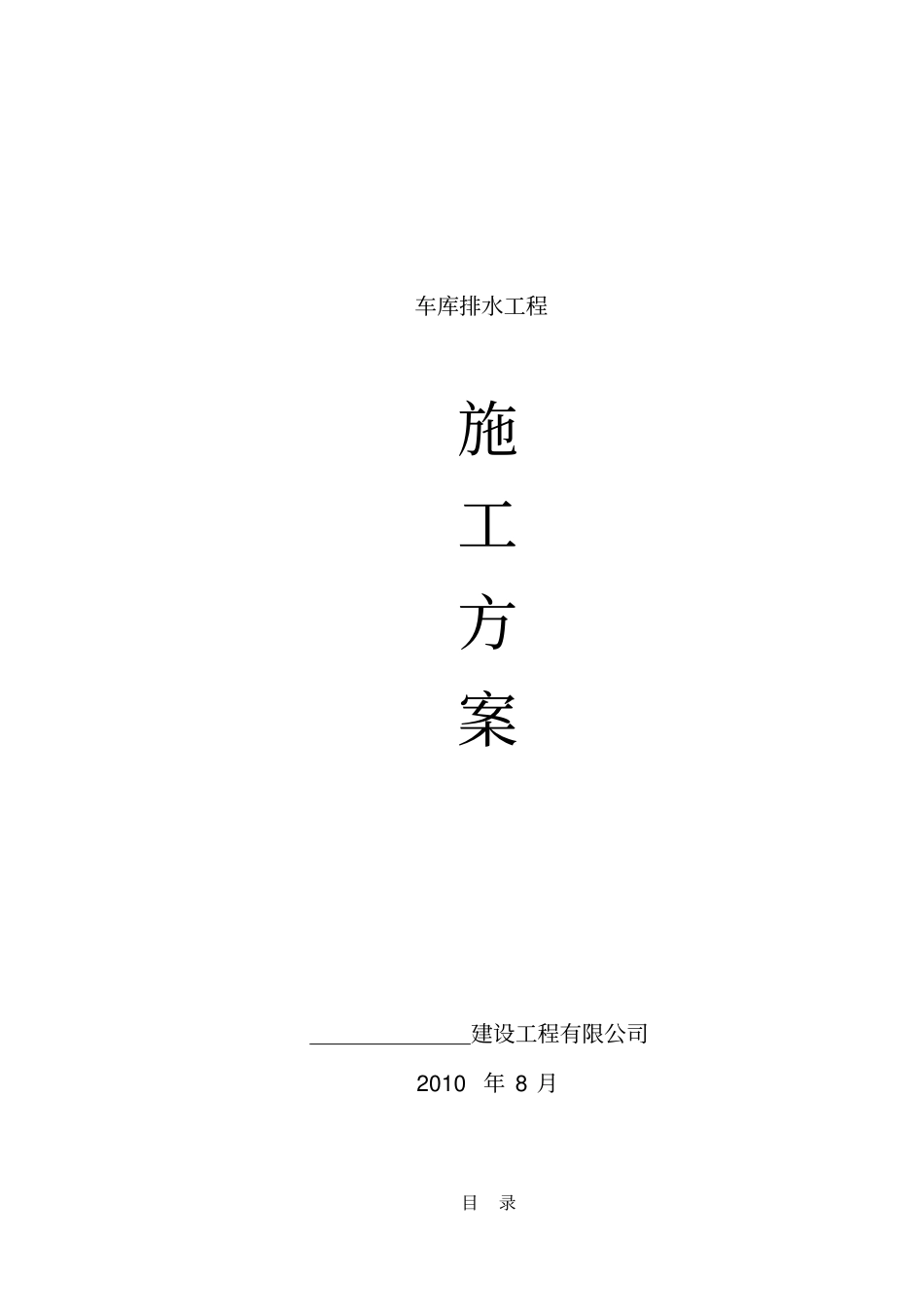

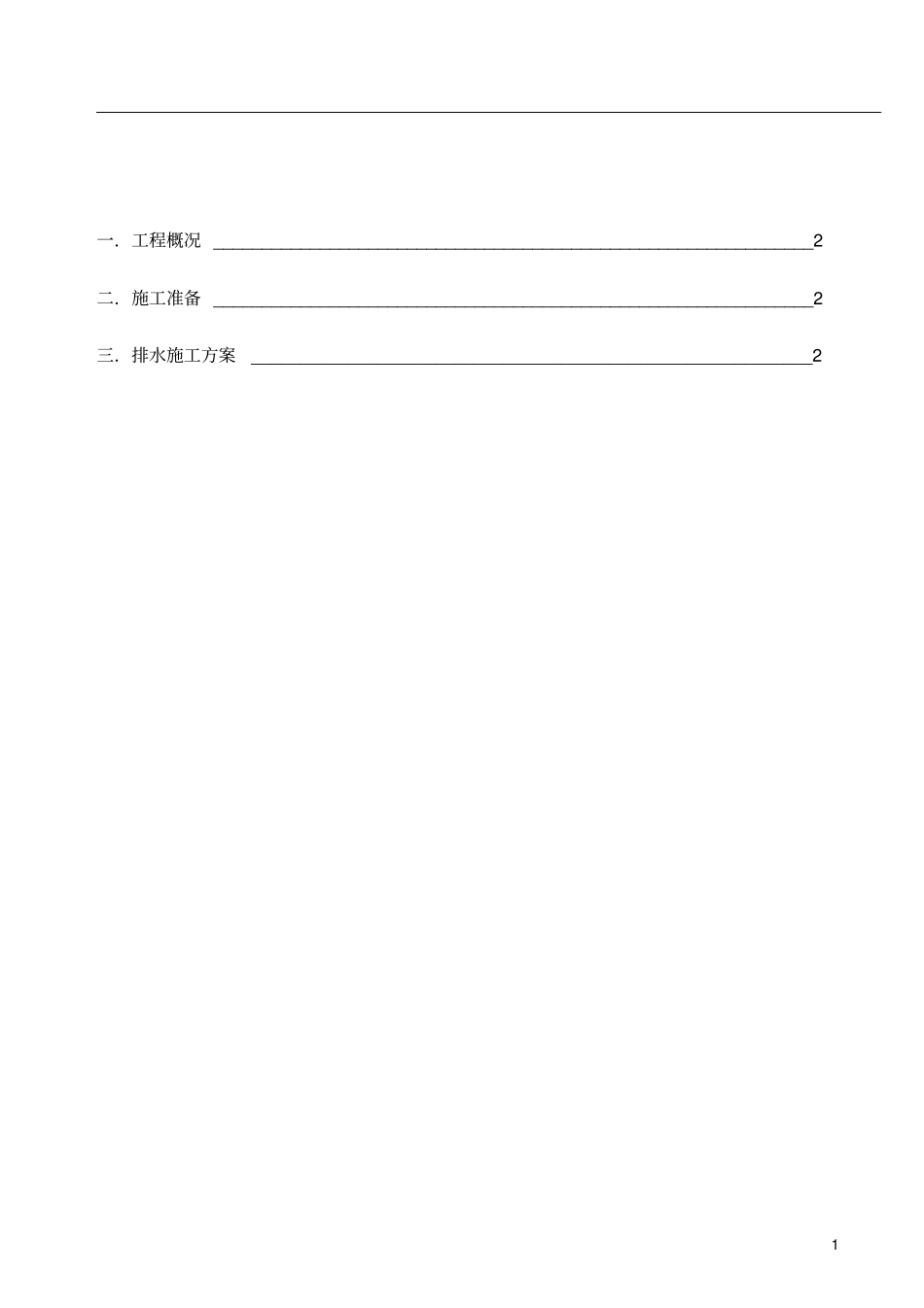

车库排水工程施工方案建设工程有限公司2010年8月目录1一．工程概况______________________________________________________________2二．施工准备______________________________________________________________2三．排水施工方案__________________________________________________________22一．工程概况1．4号地车库为半地下框架结构。根据天津市地质工程勘察院给出《岩土工程勘察报告》，已知场地土层为Ⅲ类，属中软土。该地下水位相当于大沽标高0.76米。车库正负零相当于大沽标高4.5米。二．施工准备1．根据天津市测绘院给出的桩点，测出建筑物各轴线及水准点，并做定位放线测量记录。2．做周边建筑物水准观测点，对基坑降水后定时观测周边建筑。并做好沉降变化情况统计表。三．排水施工方案（一）基本概况1.该场区地下水受大气降水补给和受自然蒸发散失，属弱碱性水，对混凝土及混凝土中钢筋均有腐蚀性。标准冻土深度0.6米。槽底大沽标高约为－1.7米。（二）井点布置根据工程实际情况拟定在现场布置，基础附近设深管井8处，在西侧距离基础外墙边4米处设外排水井及沉淀池。在开槽后设排水盲沟和集水井。（三）工程作法1．采用管井井点降低地下水位。开槽前打8口直径600mm，大口井进行场地降水。以便土方开挖。钻孔到达预定深度后，要将孔内泥浆掏净后，下入管井，为了保证井的出水量，在井管周围回填粒料，其厚度不得小于100mm。回填料后，采用空压机进行洗井，直至水清为止。2．采用盲沟集水井排方法。(1)当土方开挖至设计基底标高时，开挖宽0.5m，深0.5m的排水沟，沿基坑周边设一道，而后填满碎石，形成排水盲沟系统。(2)集水井设6口，直径1m，深度1.5m，井壁采用标砖预制，井底铺0.3m厚的碎石，以免泥砂堵塞水泵。(3)排水沟和集水井保持一米高差。（四）降水步骤1．开挖前管井打井工作，打井工期为5天。2．当进行土方开挖时随进度设置排水沟和集水井。33．挖土至槽底板标高后做排水盲沟，集水井，辅助管井降水，并起收集自然降水等作用。（五）现场排水从管井及集水井排出的地下水，经地面集水总管排放到沉淀池内，再经过沉淀池过滤排放到市政排水管网。沉淀池设在现场西面，为三步过滤池，并加过滤棉过滤，集水总管为φ160PVC管，延基槽北南两侧布置。1500mm1200mm1500mm1500mm1500300mm300mm900mm排水过滤池
