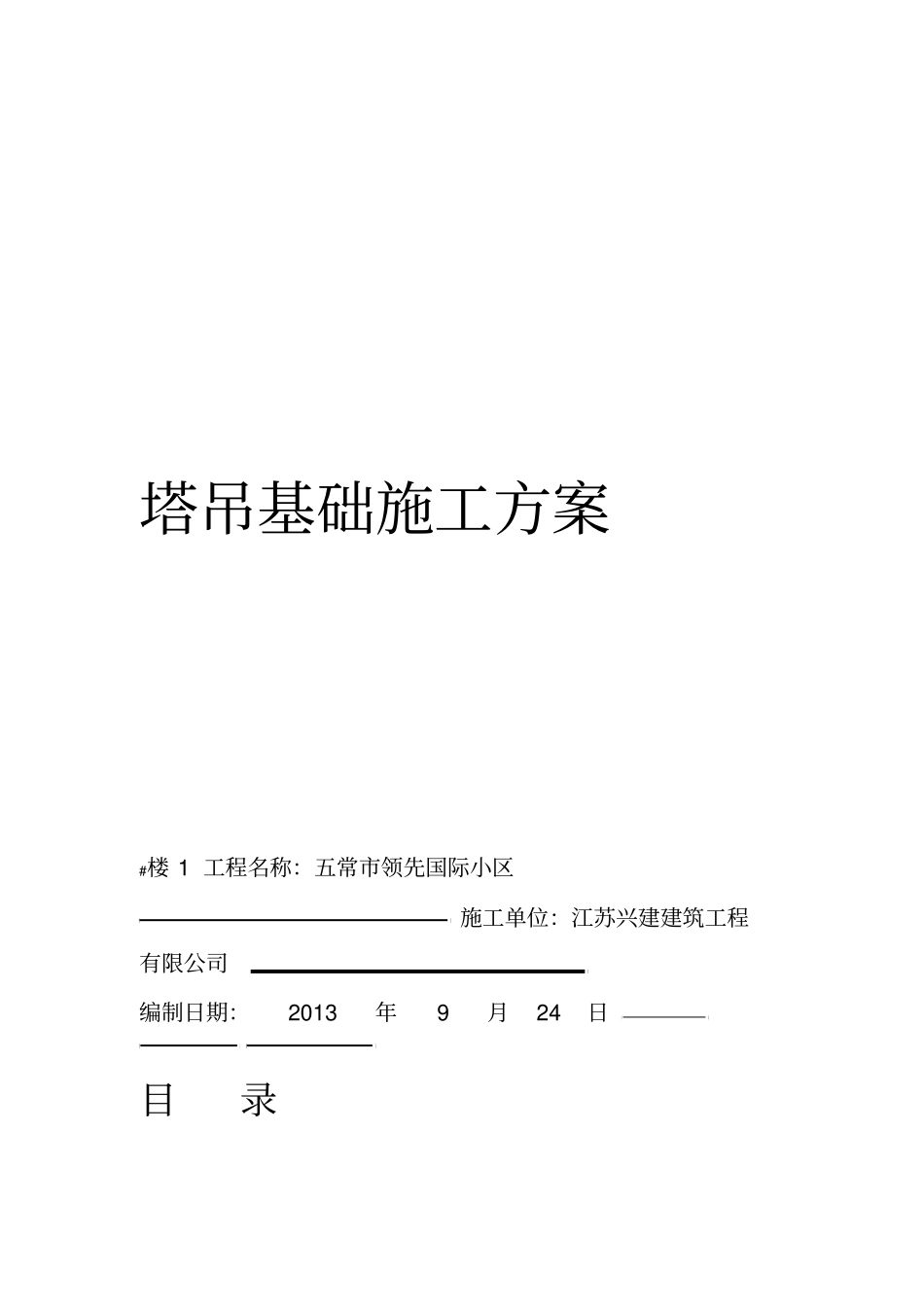

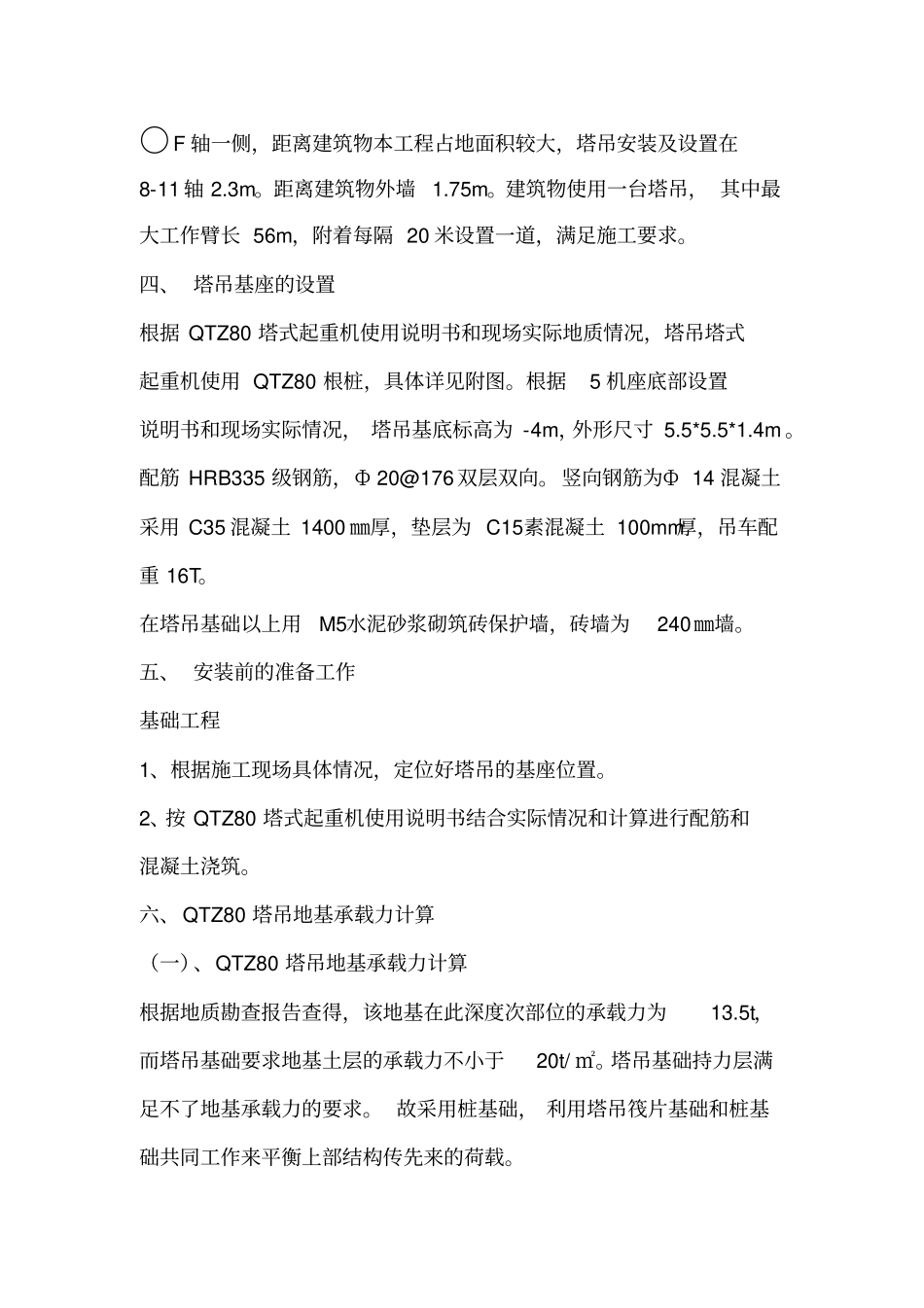

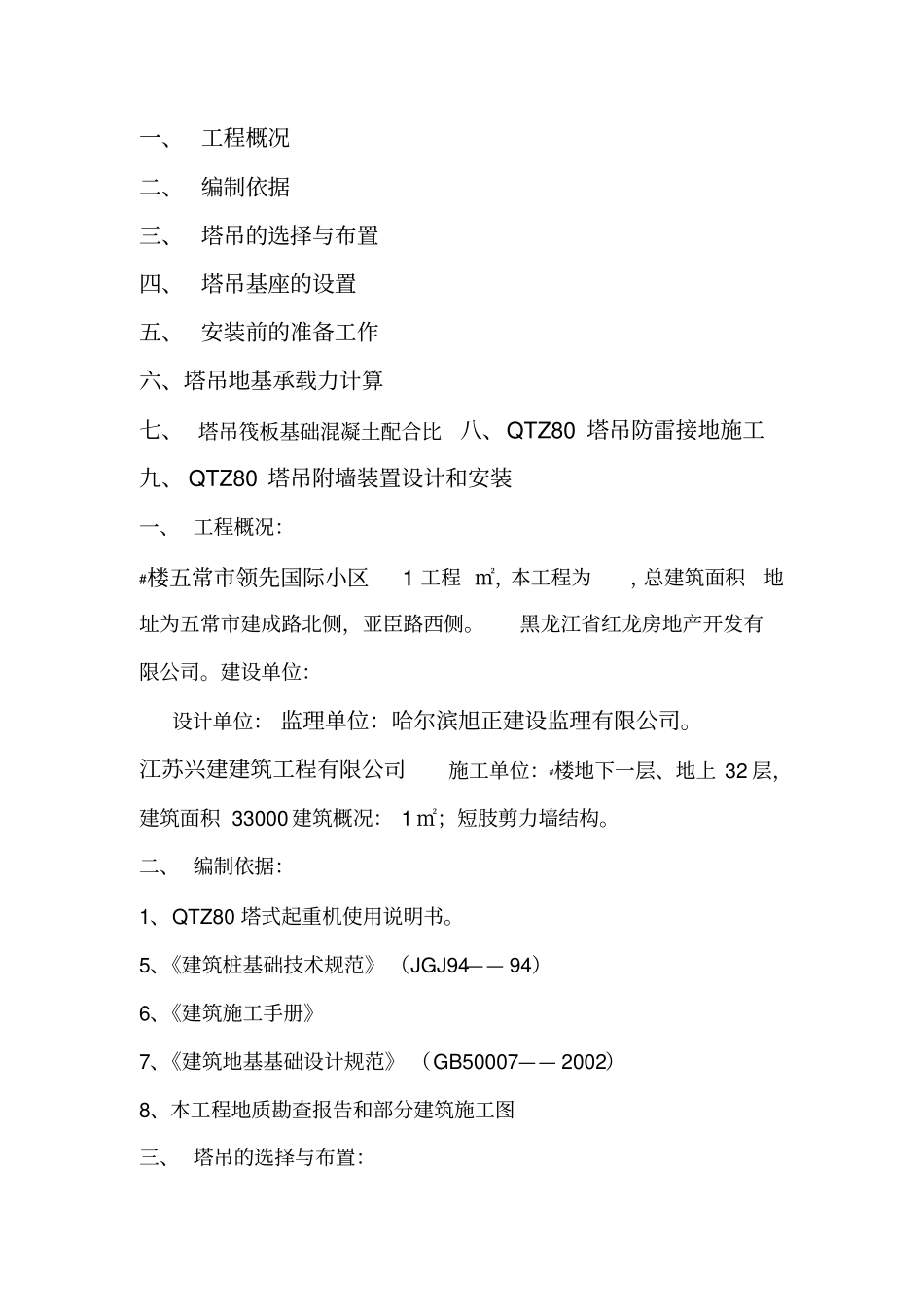

塔吊基础施工方案#楼1工程名称：五常市领先国际小区施工单位：江苏兴建建筑工程有限公司编制日期：2013年9月24日目录一、工程概况二、编制依据三、塔吊的选择与布置四、塔吊基座的设置五、安装前的准备工作六、塔吊地基承载力计算七、塔吊筏板基础混凝土配合比八、QTZ80塔吊防雷接地施工九、QTZ80塔吊附墙装置设计和安装一、工程概况：#楼五常市领先国际小区1工程㎡，本工程为，总建筑面积地址为五常市建成路北侧，亚臣路西侧。黑龙江省红龙房地产开发有限公司。建设单位：设计单位：监理单位：哈尔滨旭正建设监理有限公司。江苏兴建建筑工程有限公司施工单位：#楼地下一层、地上32层，建筑面积33000建筑概况：1㎡；短肢剪力墙结构。二、编制依据：1、QTZ80塔式起重机使用说明书。5、《建筑桩基础技术规范》（JGJ94——94）6、《建筑施工手册》7、《建筑地基基础设计规范》（GB50007——2002）8、本工程地质勘查报告和部分建筑施工图三、塔吊的选择与布置：○F轴一侧，距离建筑物本工程占地面积较大，塔吊安装及设置在8-11轴2.3m。距离建筑物外墙1.75m。建筑物使用一台塔吊，其中最大工作臂长56m，附着每隔20米设置一道，满足施工要求。四、塔吊基座的设置根据QTZ80塔式起重机使用说明书和现场实际地质情况，塔吊塔式起重机使用QTZ80根桩，具体详见附图。根据5机座底部设置说明书和现场实际情况，塔吊基底标高为-4m，外形尺寸5.5*5.5*1.4m。配筋HRB335级钢筋，Ф20@176双层双向。竖向钢筋为Ф14混凝土采用C35混凝土1400㎜厚，垫层为C15素混凝土100mm厚，吊车配重16T。在塔吊基础以上用M5水泥砂浆砌筑砖保护墙，砖墙为240㎜墙。五、安装前的准备工作基础工程1、根据施工现场具体情况，定位好塔吊的基座位置。2、按QTZ80塔式起重机使用说明书结合实际情况和计算进行配筋和混凝土浇筑。六、QTZ80塔吊地基承载力计算（一）、QTZ80塔吊地基承载力计算根据地质勘查报告查得，该地基在此深度次部位的承载力为13.5t，而塔吊基础要求地基土层的承载力不小于20t/㎡。塔吊基础持力层满足不了地基承载力的要求。故采用桩基础，利用塔吊筏片基础和桩基础共同工作来平衡上部结构传先来的荷载。首先计算上部传来的全部荷载，工程中所使用的塔吊QTZ80，其臂杆的有效半径为56米，吊车配重为16吨。吊车每节2.4米，每节0.9吨，共计42节，吊车顶架体重量10吨，吊车最大起重量8吨，在距离吊车根部1.25米处，竖向传递荷载F=0.9×42+16+10+8=72吨。塔吊基础长为5.5m，宽度为5.5m，高度为1.4m，为钢筋混凝塔吊基础要求根据该设备厂家提供的使用说明及基础条件，土结构，地基土层的承载力不小于20t/㎡的条件下。因该工程地表上为回填土、粉细砂与淤泥质粉质粘土层，土质承载力较低，按基础埋深设计，塔吊基础持力层为地质报告的第二层，承载力为17t/㎡。故考虑采用筏板下设桩基础。筏片基础底下设5根超流态桩基，直径为400㎜，长度为14m，桩端进入细砂层上。地质剖面如地质勘查报告，桩底清理干净。（二）、首先确定单桩竖向承载力的标准值Q=RkukR=Q=Q+Q=UpΣq-L+q×Appkksikuksk1pk由于Ap=3.14×0.42/5=0.264Q=1000KN/㎡pk所以p=3.14×0.4×(55×5+50×7)+1000×0.264=1049KNk单桩竖向承载力的设计值：R=1.2R=1.2×1049=1258KNk单桩竖向承载力的特征值1258/2=629KN(三)、确定桩的根数布置N=(F+G)/R×μG=5.5×5.5×2.40×2500=1815KNF=72吨N:偏心受压时所需的桩数μ可按中心受压计算并乘以一个增大系数μ=1.1～1.2现取μ=1.1N=(720+1815)/876.3×1.1=4.5根根5现取．(四)、单桩承载力验算22x/Σ）+（M-xΣQ=(F+G)/n+My/yyx2)+80×1.25××2.25/(5×2.251.25=(20+1815)/5+80×2)×2.252.25/(5=524.78KN<629R=KN满足承载力要求桩身配筋计算：桩身配筋同桩基础相同，主筋6Ф14HRB335，螺旋箍筋为ф6@100HPB235，ф12@2000HPB235为加劲箍筋混凝土强度等级为C30超流态混凝土。验算桩基配筋，主筋6Ф142/5)=1205.76/282600=0.42%×d=As/(3.14PminP=0.42%>P=0.2%～0.65%minmim配筋符合设计要求主筋长度为9米，满足4.0/μ。因为桩径>=400㎜，桩配筋长度为2/3桩长2/3×14=9m取钢筋长度为9m。具体详见附图螺旋箍加强箍...
