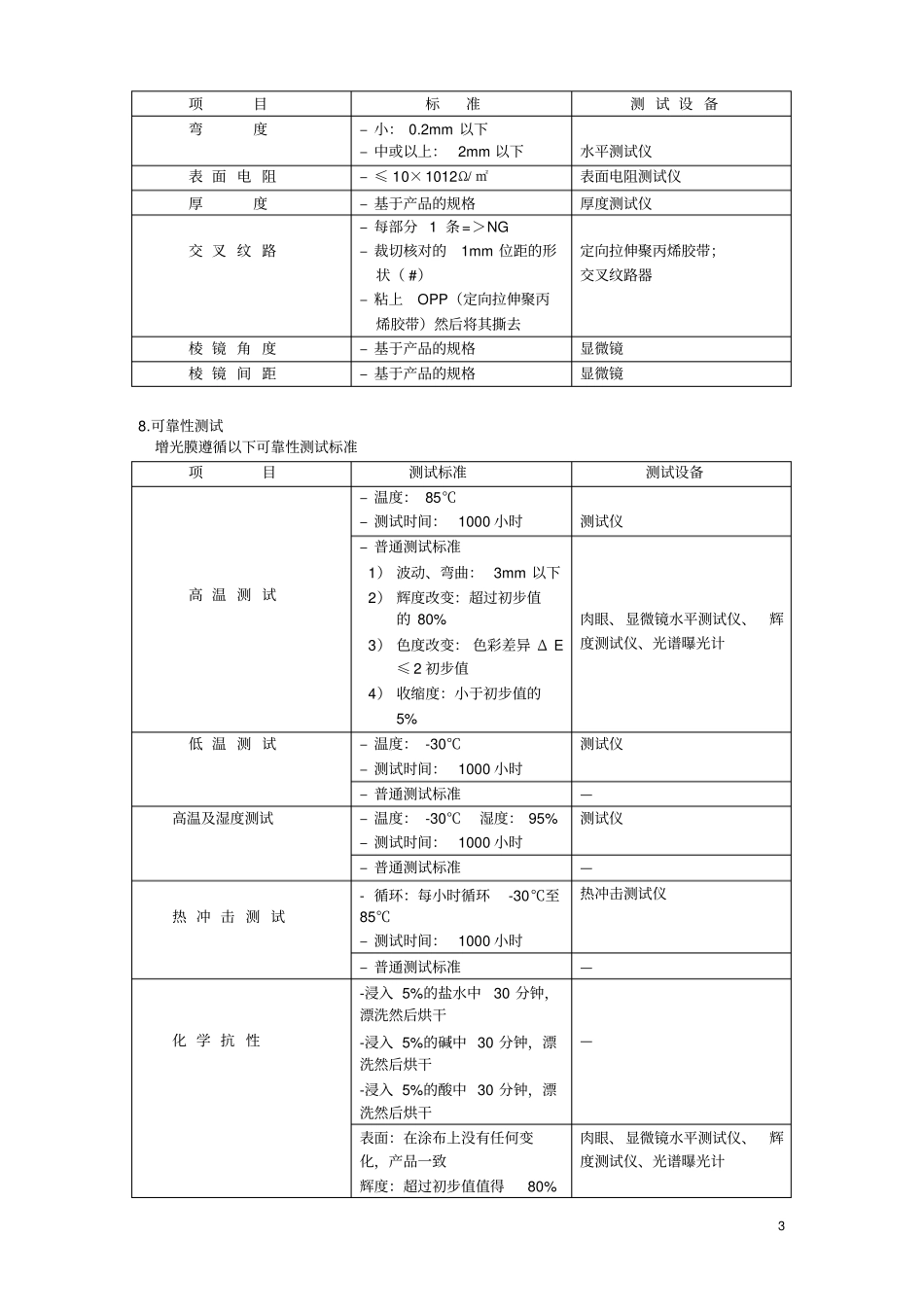

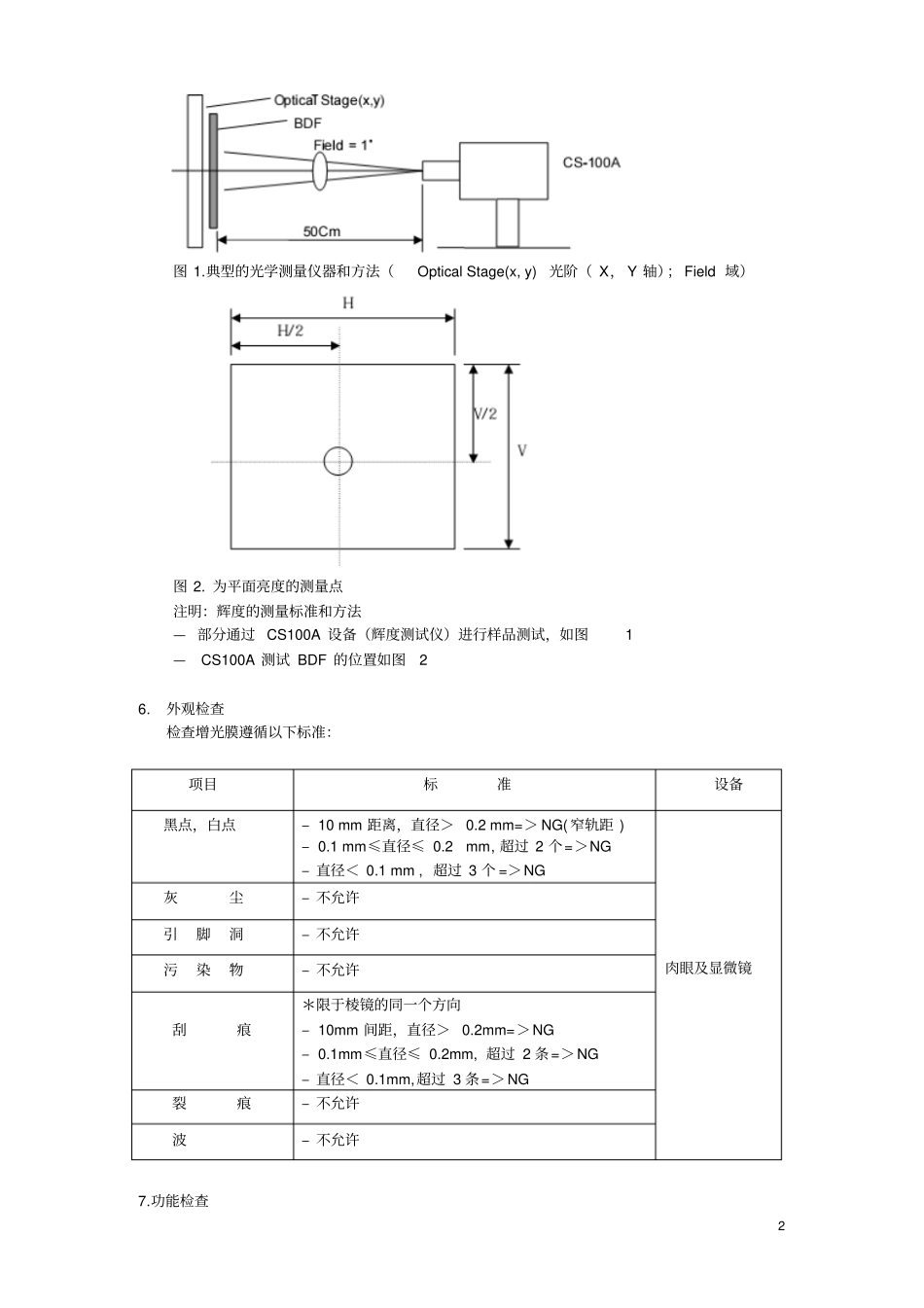

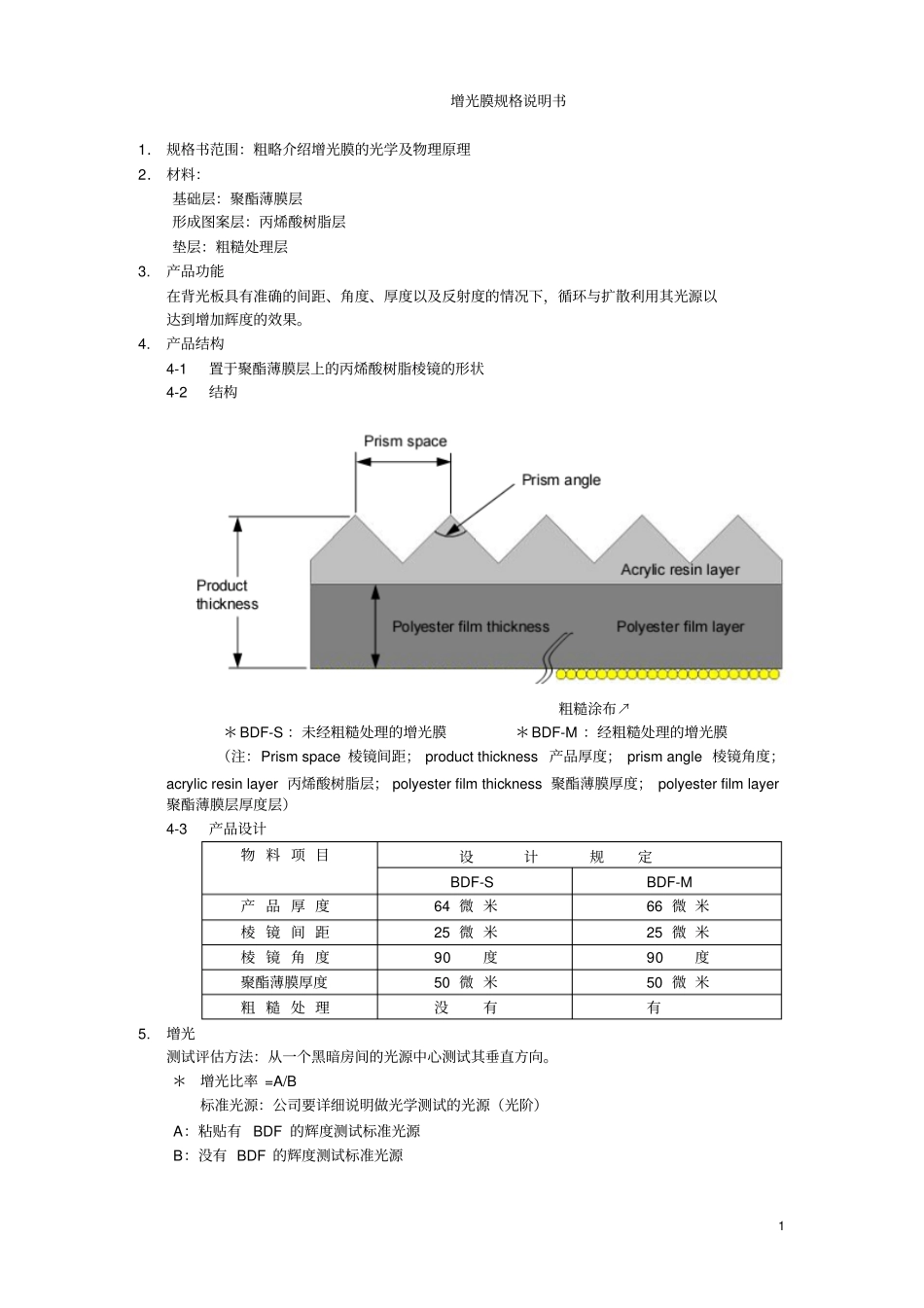

1增光膜规格说明书1.规格书范围:粗略介绍增光膜的光学及物理原理2.材料:基础层:聚酯薄膜层形成图案层:丙烯酸树脂层垫层:粗糙处理层3.产品功能在背光板具有准确的间距、角度、厚度以及反射度的情况下,循环与扩散利用其光源以达到增加辉度的效果。4.产品结构4-1置于聚酯薄膜层上的丙烯酸树脂棱镜的形状4-2结构粗糙涂布↗*BDF-S:未经粗糙处理的增光膜*BDF-M:经粗糙处理的增光膜(注:Prismspace棱镜间距;productthickness产品厚度;prismangle棱镜角度;acrylicresinlayer丙烯酸树脂层;polyesterfilmthickness聚酯薄膜厚度;polyesterfilmlayer聚酯薄膜层厚度层)4-3产品设计物料项目设计规定BDF-SBDF-M产品厚度64微米66微米棱镜间距25微米25微米棱镜角度90度90度聚酯薄膜厚度50微米50微米粗糙处理没有有5.增光测试评估方法:从一个黑暗房间的光源中心测试其垂直方向。*增光比率=A/B标准光源:公司要详细说明做光学测试的光源(光阶)A:粘贴有BDF的辉度测试标准光源B:没有BDF的辉度测试标准光源2图1.典型的光学测量仪器和方法(OpticalStage(x,y)光阶(X,Y轴);Field域)图2.为平面亮度的测量点注明:辉度的测量标准和方法—部分通过CS100A设备(辉度测试仪)进行样品测试,如图1—CS100A测试BDF的位置如图26.外观检查检查增光膜遵循以下标准:项目标准设备黑点,白点–10mm距离,直径>0.2mm=>NG(窄轨距)–0.1mm≤直径≤0.2mm,超过2个=>NG–直径<0.1mm,超过3个=>NG肉眼及显微镜灰尘–不允许引脚洞–不允许污染物–不允许刮痕*限于棱镜的同一个方向–10mm间距,直径>0.2mm=>NG–0.1mm≤直径≤0.2mm,超过2条=>NG–直径<0.1mm,超过3条=>NG裂痕–不允许波–不允许7.功能检查3项目标准测试设备弯度–小:0.2mm以下–中或以上:2mm以下水平测试仪表面电阻–≤10×1012Ω/㎡表面电阻测试仪厚度–基于产品的规格厚度测试仪交叉纹路–每部分1条=>NG–裁切核对的1mm位距的形状(#)–粘上OPP(定向拉伸聚丙烯胶带)然后将其撕去定向拉伸聚丙烯胶带;交叉纹路器棱镜角度–基于产品的规格显微镜棱镜间距–基于产品的规格显微镜8.可靠性测试增光膜遵循以下可靠性测试标准项目测试标准测试设备高温测试–温度:85℃–测试时间:1000小时测试仪–普通测试标准1)波动、弯曲:3mm以下2)辉度改变:超过初步值的80%3)色度改变:色彩差异ΔE≤2初步值4)收缩度:小于初步值的5%肉眼、显微镜水平测试仪、辉度测试仪、光谱曝光计低温测试–温度:-30℃–测试时间:1000小时测试仪–普通测试标准—高温及湿度测试–温度:-30℃湿度:95%–测试时间:1000小时测试仪–普通测试标准—热冲击测试-循环:每小时循环-30℃至85℃–测试时间:1000小时热冲击测试仪–普通测试标准—化学抗性-浸入5%的盐水中30分钟,漂洗然后烘干-浸入5%的碱中30分钟,漂洗然后烘干-浸入5%的酸中30分钟,漂洗然后烘干—表面:在涂布上没有任何变化,产品一致辉度:超过初步值值得80%肉眼、显微镜水平测试仪、辉度测试仪、光谱曝光计49.质量保证增光膜需符合以下标准项目标准BDF-SBDF-M产品厚度62~68微米67~70微米辉度增加最低增亮超过130%最低增亮超过125%产品形状下列经批准的图样产品外观对产品的功能没有影响(具体细节遵循7号检查标准)产品保证自开收据三个月以内10.包装10-1包装过程产品的两面都会有颜色不同的保护膜以示区分棱镜的前面或背面,而保护膜的背面(PET)会被着上色。为保护膜片有些产品会粘贴上保护膜,重叠起来在5毫米内或者更薄,然后放进防静电的聚乙烯气囊袋中。最后的包装是加装了封条的硬皮纸盒。(包装数量可根据客户的要求而有所不同。)10-2膜片的形状从上往下依次是:顶部(图形面)、保护膜(无色的)、增光膜、保护膜(有色的)、底部(背面保护膜)*包装的颜色项目颜色(系列)BDF-SBDF-M上保护膜无色的无色的下保护膜黄色绿色内包装黄色绿色10-3包装和标签5(①.Protectionfilm(top)上保护膜;BDF增光膜;Protectionfilm(bottom)下保护膜;②.About4~10ea/sheetpunchingalongwithprotectionfilm(Top)大约每张上会冲压上4~10张带有保护膜的膜片;③Innerpacking:a...
