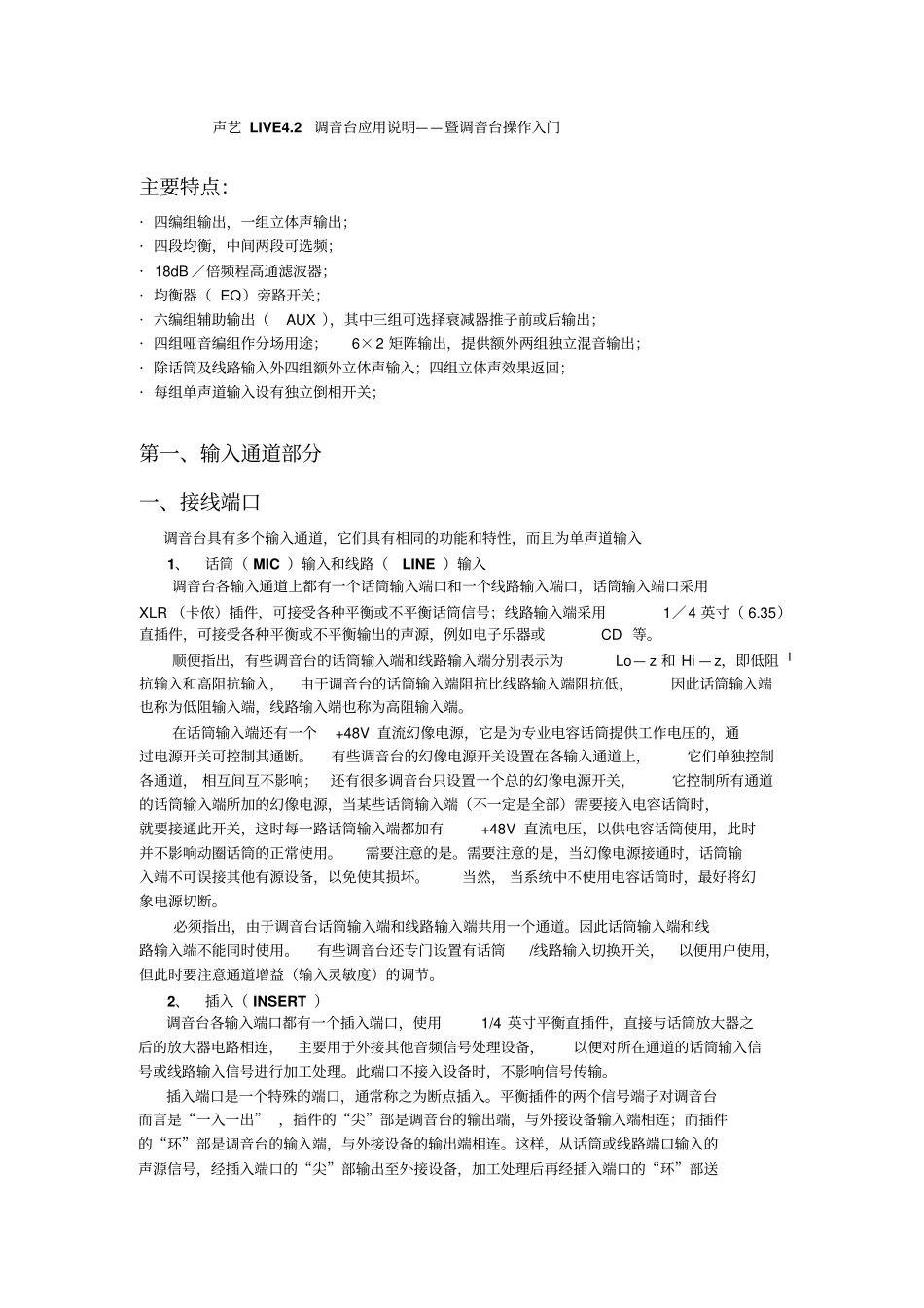

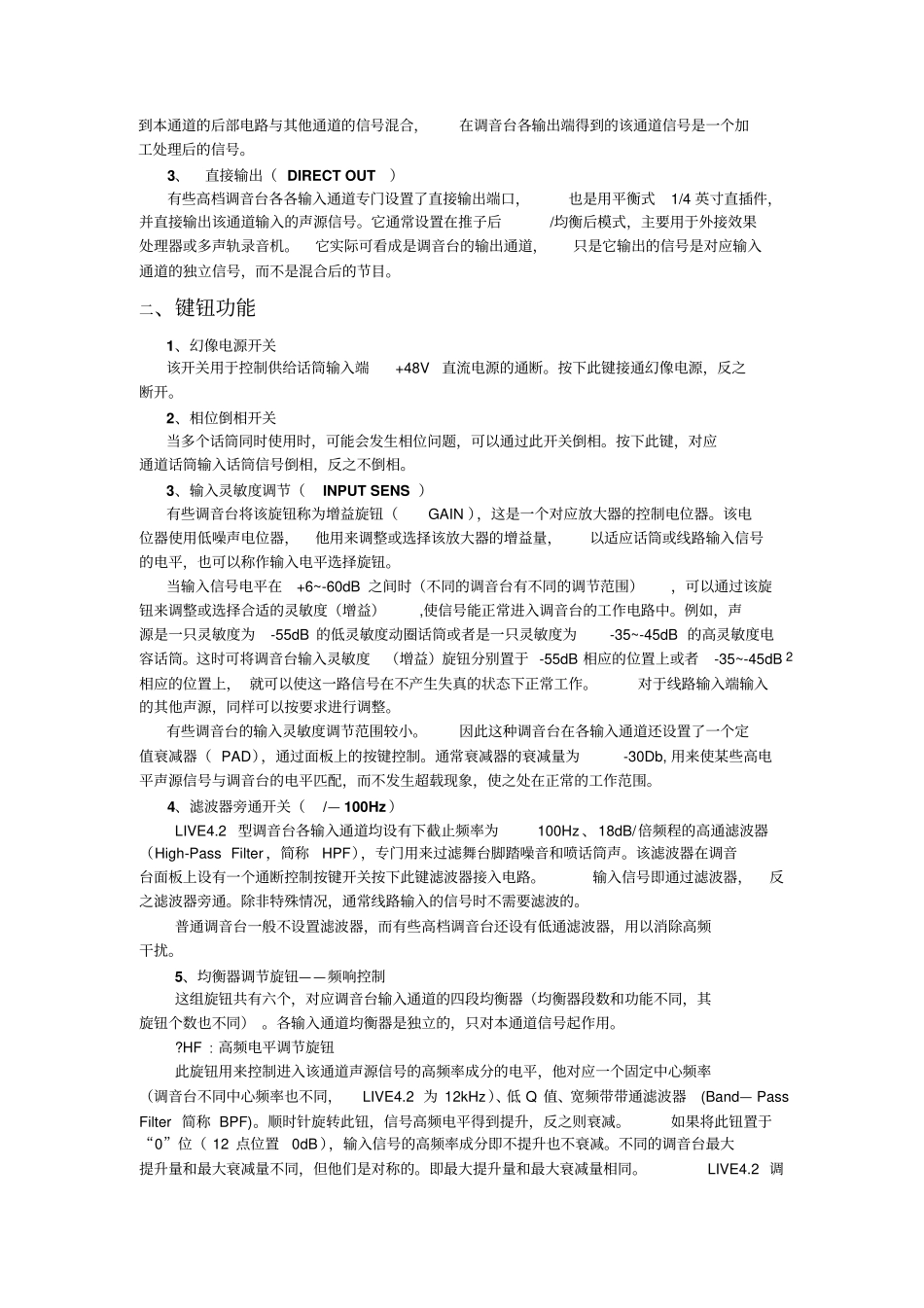

1声艺LIVE4.2调音台应用说明——暨调音台操作入门主要特点：·四编组输出，一组立体声输出；·四段均衡，中间两段可选频；·18dB∕倍频程高通滤波器；·均衡器（EQ）旁路开关；·六编组辅助输出（AUX），其中三组可选择衰减器推子前或后输出；·四组哑音编组作分场用途；6×2矩阵输出，提供额外两组独立混音输出；·除话筒及线路输入外四组额外立体声输入；四组立体声效果返回；·每组单声道输入设有独立倒相开关；第一、输入通道部分一、接线端口调音台具有多个输入通道，它们具有相同的功能和特性，而且为单声道输入1、话筒（MIC）输入和线路（LINE）输入调音台各输入通道上都有一个话筒输入端口和一个线路输入端口，话筒输入端口采用XLR（卡侬）插件，可接受各种平衡或不平衡话筒信号；线路输入端采用1／4英寸（6.35）直插件，可接受各种平衡或不平衡输出的声源，例如电子乐器或CD等。顺便指出，有些调音台的话筒输入端和线路输入端分别表示为Lo—z和Hi—z，即低阻抗输入和高阻抗输入，由于调音台的话筒输入端阻抗比线路输入端阻抗低，因此话筒输入端也称为低阻输入端，线路输入端也称为高阻输入端。在话筒输入端还有一个+48V直流幻像电源，它是为专业电容话筒提供工作电压的，通过电源开关可控制其通断。有些调音台的幻像电源开关设置在各输入通道上，它们单独控制各通道，相互间互不影响；还有很多调音台只设置一个总的幻像电源开关，它控制所有通道的话筒输入端所加的幻像电源，当某些话筒输入端（不一定是全部）需要接入电容话筒时，就要接通此开关，这时每一路话筒输入端都加有+48V直流电压，以供电容话筒使用，此时并不影响动圈话筒的正常使用。需要注意的是。需要注意的是，当幻像电源接通时，话筒输入端不可误接其他有源设备，以免使其损坏。当然，当系统中不使用电容话筒时，最好将幻象电源切断。必须指出，由于调音台话筒输入端和线路输入端共用一个通道。因此话筒输入端和线路输入端不能同时使用。有些调音台还专门设置有话筒/线路输入切换开关，以便用户使用，但此时要注意通道增益（输入灵敏度）的调节。2、插入（INSERT）调音台各输入端口都有一个插入端口，使用1/4英寸平衡直插件，直接与话筒放大器之后的放大器电路相连，主要用于外接其他音频信号处理设备，以便对所在通道的话筒输入信号或线路输入信号进行加工处理。此端口不接入设备时，不影响信号传输。插入端口是一个特殊的端口，通常称之为断点插入。平衡插件的两个信号端子对调音台而言是“一入一出”，插件的“尖”部是调音台的输出端，与外接设备输入端相连；而插件的“环”部是调音台的输入端，与外接设备的输出端相连。这样，从话筒或线路端口输入的声源信号，经插入端口的“尖”部输出至外接设备，加工处理后再经插入端口的“环”部送2到本通道的后部电路与其他通道的信号混合，在调音台各输出端得到的该通道信号是一个加工处理后的信号。3、直接输出（DIRECTOUT）有些高档调音台各各输入通道专门设置了直接输出端口，也是用平衡式1/4英寸直插件，并直接输出该通道输入的声源信号。它通常设置在推子后/均衡后模式，主要用于外接效果处理器或多声轨录音机。它实际可看成是调音台的输出通道，只是它输出的信号是对应输入通道的独立信号，而不是混合后的节目。二、键钮功能1、幻像电源开关该开关用于控制供给话筒输入端+48V直流电源的通断。按下此键接通幻像电源，反之断开。2、相位倒相开关当多个话筒同时使用时，可能会发生相位问题，可以通过此开关倒相。按下此键，对应通道话筒输入话筒信号倒相，反之不倒相。3、输入灵敏度调节（INPUTSENS）有些调音台将该旋钮称为增益旋钮（GAIN），这是一个对应放大器的控制电位器。该电位器使用低噪声电位器，他用来调整或选择该放大器的增益量，以适应话筒或线路输入信号的电平，也可以称作输入电平选择旋钮。当输入信号电平在+6~-60dB之间时（不同的调音台有不同的调节范围），可以通过该旋钮来调整或选择合适的灵敏度（增益）,使信号能正常进入调音台的工作电路中。例如，声源是一只灵敏度为-55dB的低灵敏度动圈话筒或者是一只灵敏度为-35~-45dB的高灵敏度...
