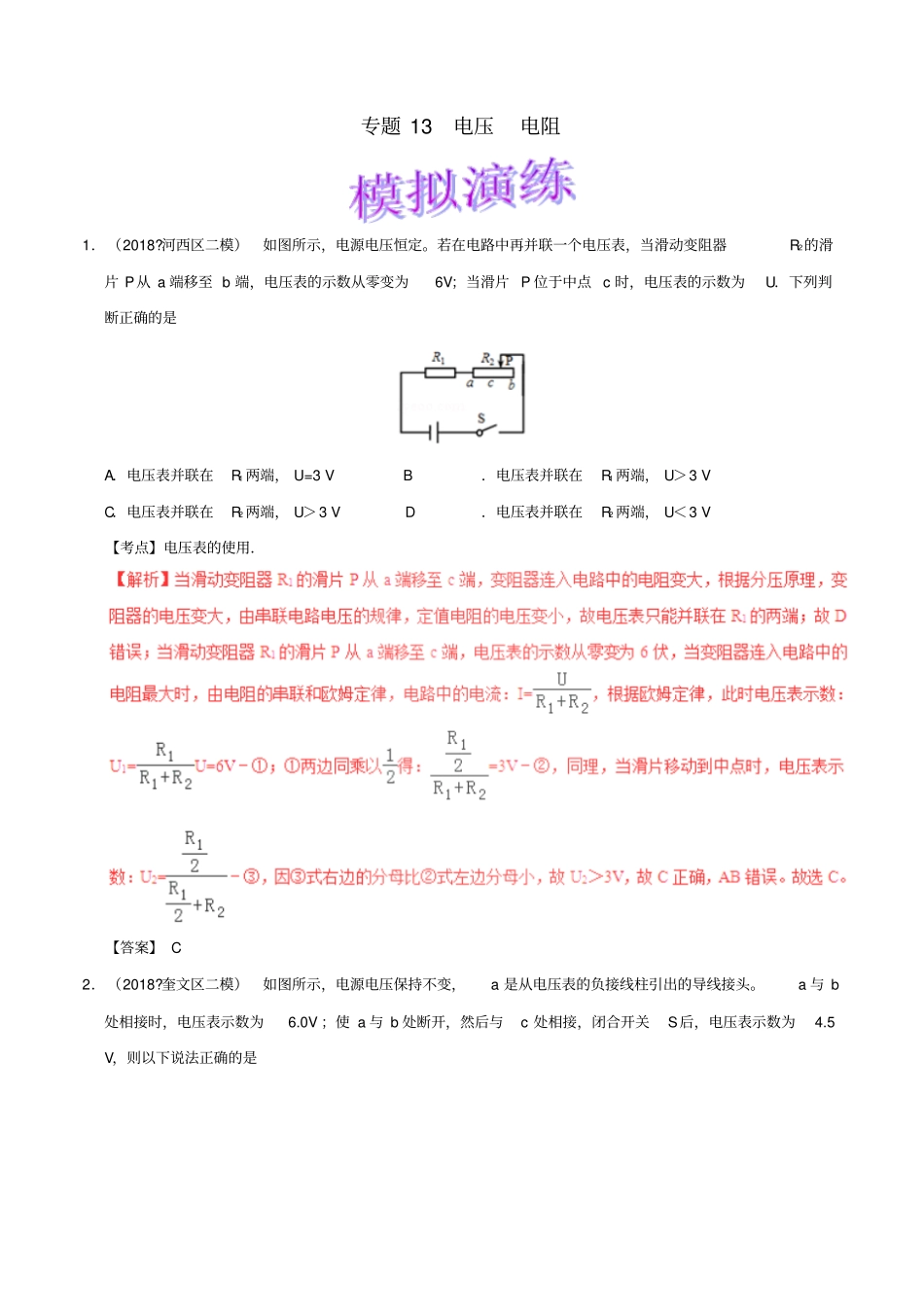

专题13电压电阻1．（2018?河西区二模）如图所示，电源电压恒定。若在电路中再并联一个电压表，当滑动变阻器R2的滑片P从a端移至b端，电压表的示数从零变为6V；当滑片P位于中点c时，电压表的示数为U．下列判断正确的是A．电压表并联在R1两端，U=3VB．电压表并联在R1两端，U＞3VC．电压表并联在R2两端，U＞3VD．电压表并联在R2两端，U＜3V【考点】电压表的使用．【答案】C2．（2018?奎文区二模）如图所示，电源电压保持不变，a是从电压表的负接线柱引出的导线接头。a与b处相接时，电压表示数为6.0V；使a与b处断开，然后与c处相接，闭合开关S后，电压表示数为4.5V，则以下说法正确的是A．电源电压为4.5VB．当a与c接触时，电压表测L2两端电压C．当a与c接触时，灯泡L1两端的电压为4.5VD．当a与c接触时，灯泡L2两端的电压为4.5V【考点】电压表的使用．【答案】C3．（2018?越秀区二模）图所示电路，L1的电阻比L2的小。开关闭合，灯均发光，则A．V示数等于V1示数B．V1示数大于V2示数C．A示数等于A2示数D．A1示数大于A2示数【考点】串联电路的电压规律．【解析】AB、由左图知，两灯串联，电压表V1测L1两端电压，V2测L2两端电压，V测电源电压，串联电路中总电压等于各部分电路两端电压之和，则有：UV=UV1+UV1，所以V示数大于V1示数，故A错误；串联电路中电流处处相等，L1的电阻比L2的小，由U=IR知，V1示数小于V2示数，故B错误；CD、由右图知，两灯并联，电流表A1测L1支路的电流，电流表A2测L2支路的电流，电流表A测干路电流，并联电路中干路电流等于各支路电流之和，则有：IV=IA1+IA2，所以A示数大于A2示数，故C错误；并联电路中各支路两端电压都与电源电压相等，L1的电阻比L2的小，由I=可知，A1示数大于A2示数，故D正确。故选D。【答案】D4．（2018?长沙模拟）如图所示，电源电压为3V，闭合开关后，电压表的示数为2V．下列描述不正确的是A．Ll两端电压为2VB．Ll两端电压为1VC．L2两端电压为2VD．Ll和L2两端电压之和为3V【考点】串联电路的电压规律．【答案】A5．（2018?突泉县二模）小阳想探究铅笔芯的电阻大小与哪些因素有关，选取了两根横截面积不同、长度和材料均相同的铅笔芯a和b，如图所示连入电路，下列说法中不正确的是A．该实验可以通过灯泡的亮度反映铅笔芯电阻的大小B．该实验可以探究铅笔芯的电阻大小与材料是否有关C．该实验可以探究铅笔芯的电阻大小与横截面积是否有关D．该实验可以探究铅笔芯的电阻大小与长度是否有关【考点】影响电阻大小的因素．【解析】A、在电源电压一定的情况下，导体电阻越大，电路电流越小，灯泡越暗；导体电阻越小，电路电流越大，灯泡越亮；因此可以通过观察灯泡的亮度来判断电阻的大小，故A正确；B、要探究铅笔芯的电阻大小与材料是否有关，需要有材料不同的电阻丝，实验中只有铅笔芯，所以该实验无法完成，故B错误；C、实验中有两根横截面积不同、长度的铅笔芯，所以该实验可以探究铅笔芯的电阻大小与横截面积是否有关，故C正确；D、实验中可以将a或b改变连入电路中铅笔芯的长度来探究铅笔芯的电阻大小与长度是否有关，故D正确。故选B。【答案】B6．（2018?宁德模拟）两根长度相等的实心均匀铜棒甲和乙，甲比乙粗，则甲棒的A．质量较小B．电阻较小C．密度较大D．比热容较大【考点】影响电阻大小的因素．【答案】B7．（2018?临沂模拟）下列关于电阻的说法正确的是A．滑动变阻器是通过改变连入电路中电阻线的横截面积的大小来改变电阻的B．长度和横截面积均相同的铜导线和保险丝，在同一温度下，它们的电阻不同C．一切导体的电阻都随着温度的升高而增大D．当导体中电流为零时，导体的电阻也为零【考点】电阻；影响电阻大小的因素；滑动变阻器的工作原理．【解析】A、滑动变阻器是通过改变连入电路中电阻线的长度来改变电阻的，是长度而不是横截面积，故A错误；B、铜的导电能力仅次于银，因此长度和横截面积均相同的铜导线和保险丝，在同一温度下，保险丝的电阻大，故B正确；C、钨丝、铁丝的电阻随温度的升高而增大，铅芯、玻璃、半导体的电阻随温度的升高而减小，故C错误；D、导体的电阻受材料、长度、横截面积、温度影响，不受外界的电流、电压影响...
