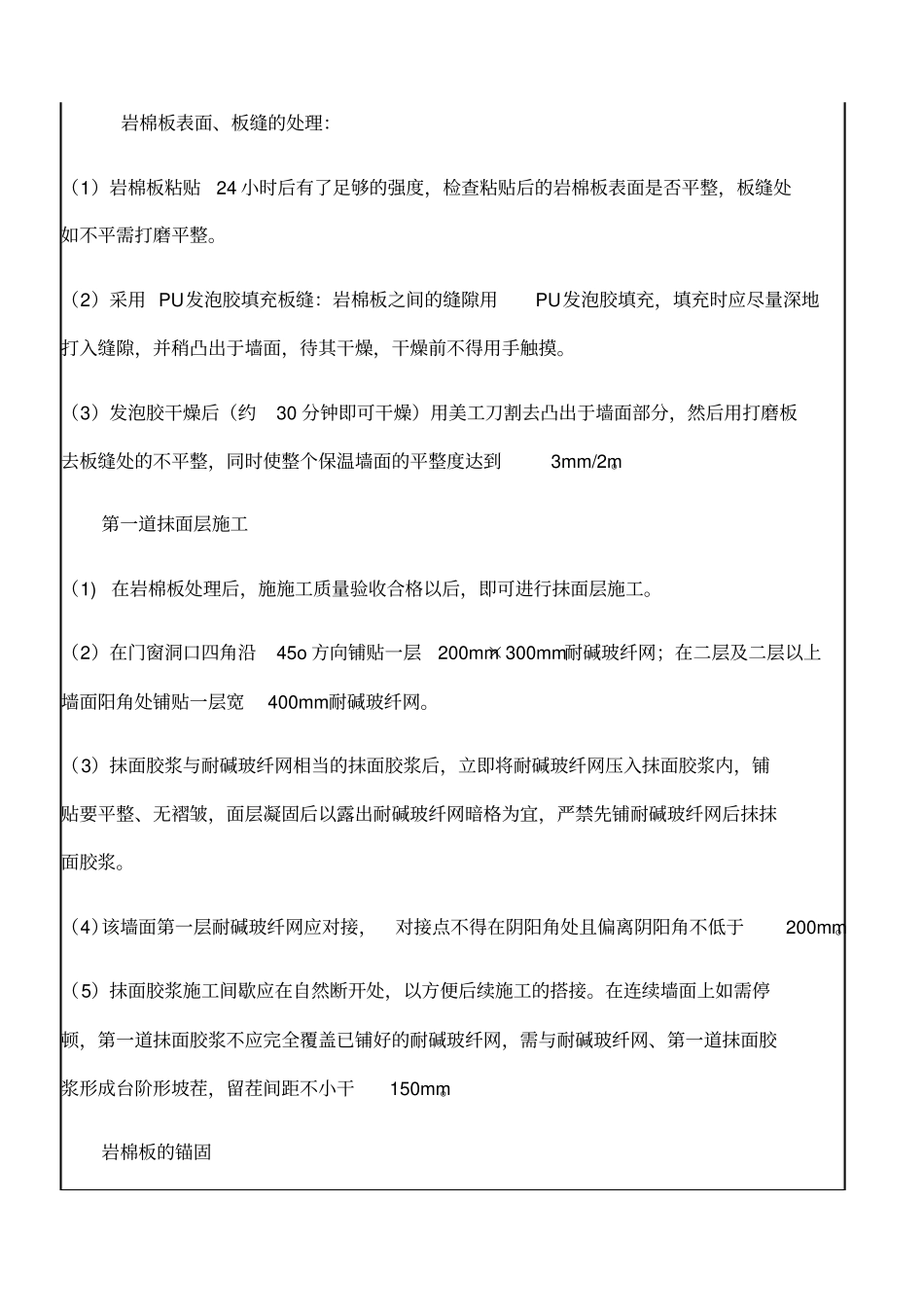

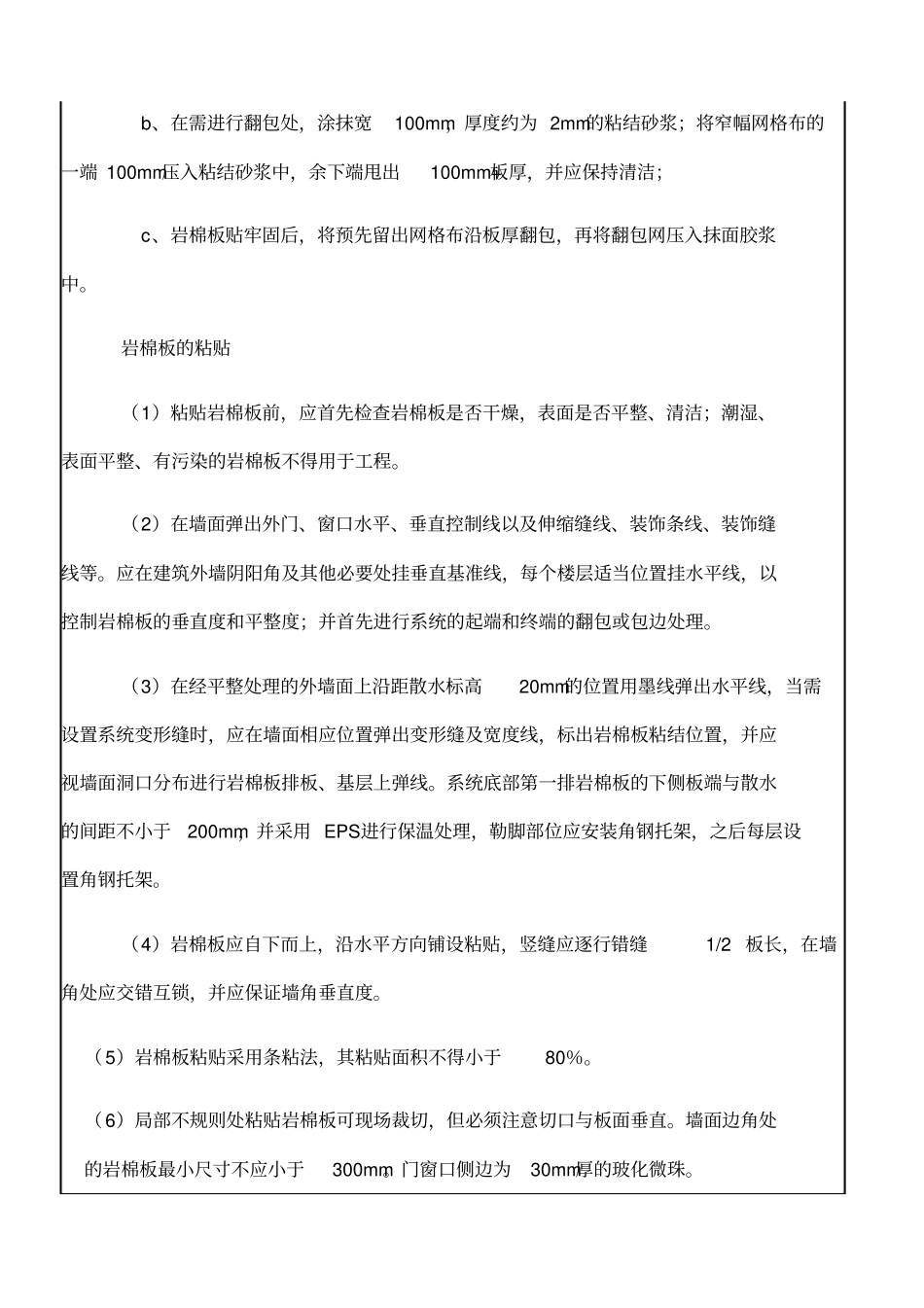

技术交底记录鲁JJ-013-工程名称单县碧桂园·天玺项目施工单位中国建筑第二工程局有限公司分项工程名称交底日期交底提要：外墙外保温的相关材料、机具准备、质量要求及施工工艺等《岩棉板外墙外保温系统应用技术规程》DBJ/T14-073－2010一、操作工艺1、工艺流程结构基层处理、材料及工作准备——岩棉板双面及板侧面喷界面剂——吊垂直、弹控制线——岩棉板上抹粘结砂浆——打磨、板缝清理嵌缝——抹第一道涂防护砂浆/铺网格布——锚钉锚固抹面砂浆复合耐碱破纤网层—抹第二道涂防护砂浆/铺网格布——薄抹第三道防护胶浆——质量验收2、施工工艺说明玻纤网翻包（1）玻纤网在变形缝等系统终端部位需进行玻纤网翻包。（2）网格布翻包的步骤：a、裁剪窄幅标准网，长度由需翻包的墙体部位尺寸而定；b、在需进行翻包处，涂抹宽100mm，厚度约为2mm的粘结砂浆；将窄幅网格布的一端100mm压入粘结砂浆中，余下端甩出100mm+板厚，并应保持清洁；c、岩棉板贴牢固后，将预先留出网格布沿板厚翻包，再将翻包网压入抹面胶浆中。岩棉板的粘贴（1）粘贴岩棉板前，应首先检查岩棉板是否干燥，表面是否平整、清洁；潮湿、表面平整、有污染的岩棉板不得用于工程。（2）在墙面弹出外门、窗口水平、垂直控制线以及伸缩缝线、装饰条线、装饰缝线等。应在建筑外墙阴阳角及其他必要处挂垂直基准线，每个楼层适当位置挂水平线，以控制岩棉板的垂直度和平整度；并首先进行系统的起端和终端的翻包或包边处理。（3）在经平整处理的外墙面上沿距散水标高20mm的位置用墨线弹出水平线，当需设置系统变形缝时，应在墙面相应位置弹出变形缝及宽度线，标出岩棉板粘结位置，并应视墙面洞口分布进行岩棉板排板、基层上弹线。系统底部第一排岩棉板的下侧板端与散水的间距不小于200mm，并采用EPS进行保温处理，勒脚部位应安装角钢托架，之后每层设置角钢托架。（4）岩棉板应自下而上，沿水平方向铺设粘贴，竖缝应逐行错缝1/2板长，在墙角处应交错互锁，并应保证墙角垂直度。（5）岩棉板粘贴采用条粘法，其粘贴面积不得小于80％。（6）局部不规则处粘贴岩棉板可现场裁切，但必须注意切口与板面垂直。墙面边角处的岩棉板最小尺寸不应小于300mm。门窗口侧边为30mm厚的玻化微珠。岩棉板表面、板缝的处理：（1）岩棉板粘贴24小时后有了足够的强度，检查粘贴后的岩棉板表面是否平整，板缝处如不平需打磨平整。（2）采用PU发泡胶填充板缝：岩棉板之间的缝隙用PU发泡胶填充，填充时应尽量深地打入缝隙，并稍凸出于墙面，待其干燥，干燥前不得用手触摸。（3）发泡胶干燥后（约30分钟即可干燥）用美工刀割去凸出于墙面部分，然后用打磨板去板缝处的不平整，同时使整个保温墙面的平整度达到3mm/2m。第一道抹面层施工（1)在岩棉板处理后，施施工质量验收合格以后，即可进行抹面层施工。（2）在门窗洞口四角沿45o方向铺贴一层200mm×300mm耐碱玻纤网；在二层及二层以上墙面阳角处铺贴一层宽400mm耐碱玻纤网。（3）抹面胶浆与耐碱玻纤网相当的抹面胶浆后，立即将耐碱玻纤网压入抹面胶浆内，铺贴要平整、无褶皱，面层凝固后以露出耐碱玻纤网暗格为宜，严禁先铺耐碱玻纤网后抹抹面胶浆。（4）该墙面第一层耐碱玻纤网应对接，对接点不得在阴阳角处且偏离阴阳角不低于200mm。（5）抹面胶浆施工间歇应在自然断开处，以方便后续施工的搭接。在连续墙面上如需停顿，第一道抹面胶浆不应完全覆盖已铺好的耐碱玻纤网，需与耐碱玻纤网、第一道抹面胶浆形成台阶形坡茬，留茬间距不小干150mm。岩棉板的锚固（1）抹第一道抹面胶浆静止12小时以上，然后进行岩棉板的锚固。（2）每平方米墙面不少于6个锚固件。（3）在用锚栓锚固岩棉保温板时，应在耐碱玻纤网铺设完毕后，第二道抹面胶浆施工前进行，锚固深度在混凝土墙中不小于25mm，在砌体墙中不小于50mm，并根据材质不同调整锚固深度。（4）锚栓锚固点的布置方式：锚固件的纵向间距300mm，横向间距400mm，梅花形布置，基层墙体转角处加密至间距200mm，满足规范要求。从距墙角、门窗侧口100－150mm及从檐口与窗台下方150mm处开始安装。镶嵌用的窄条岩棉板上至少有1个锚固件穿过。锚钉的有效深度在混凝土墙...
