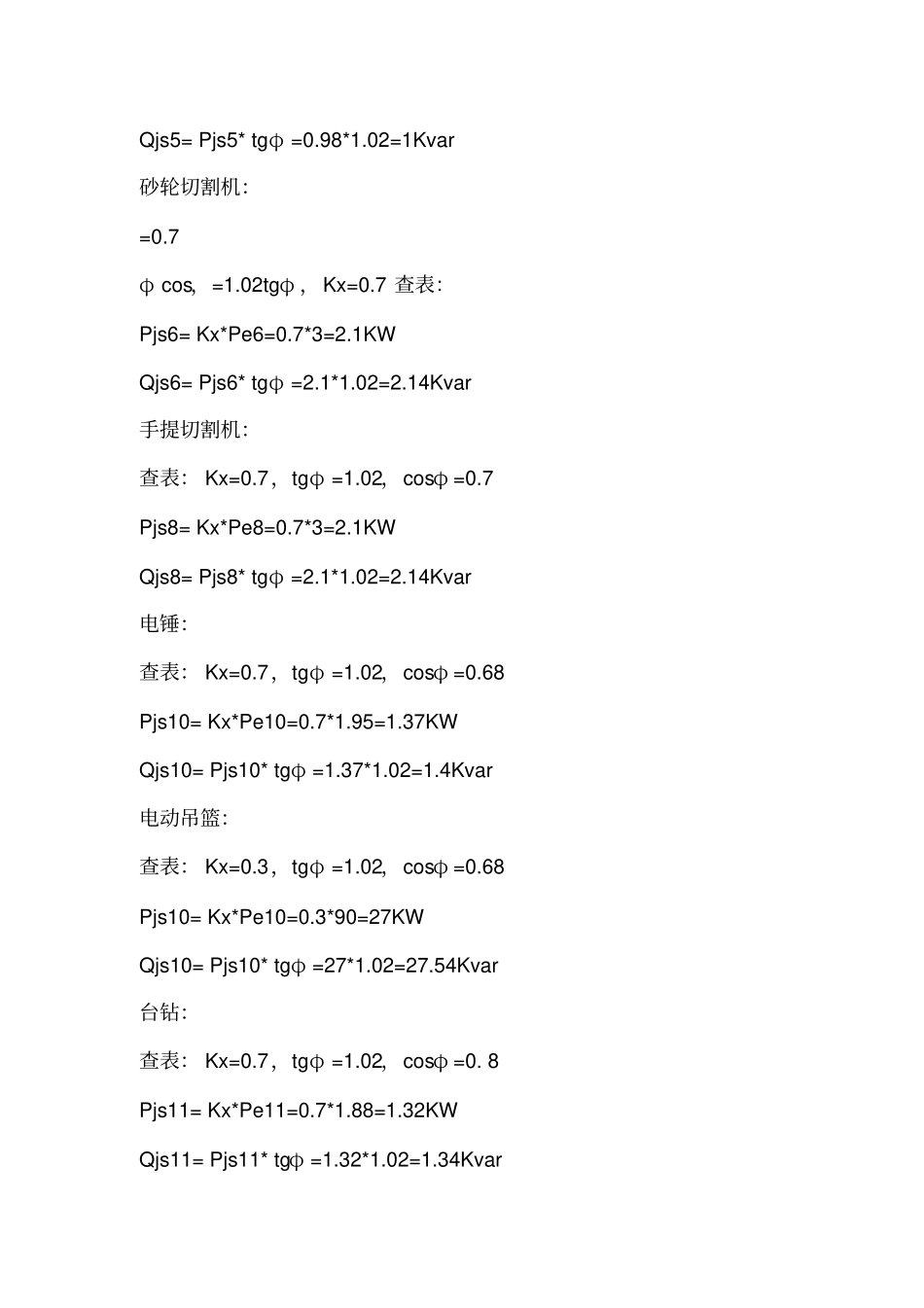

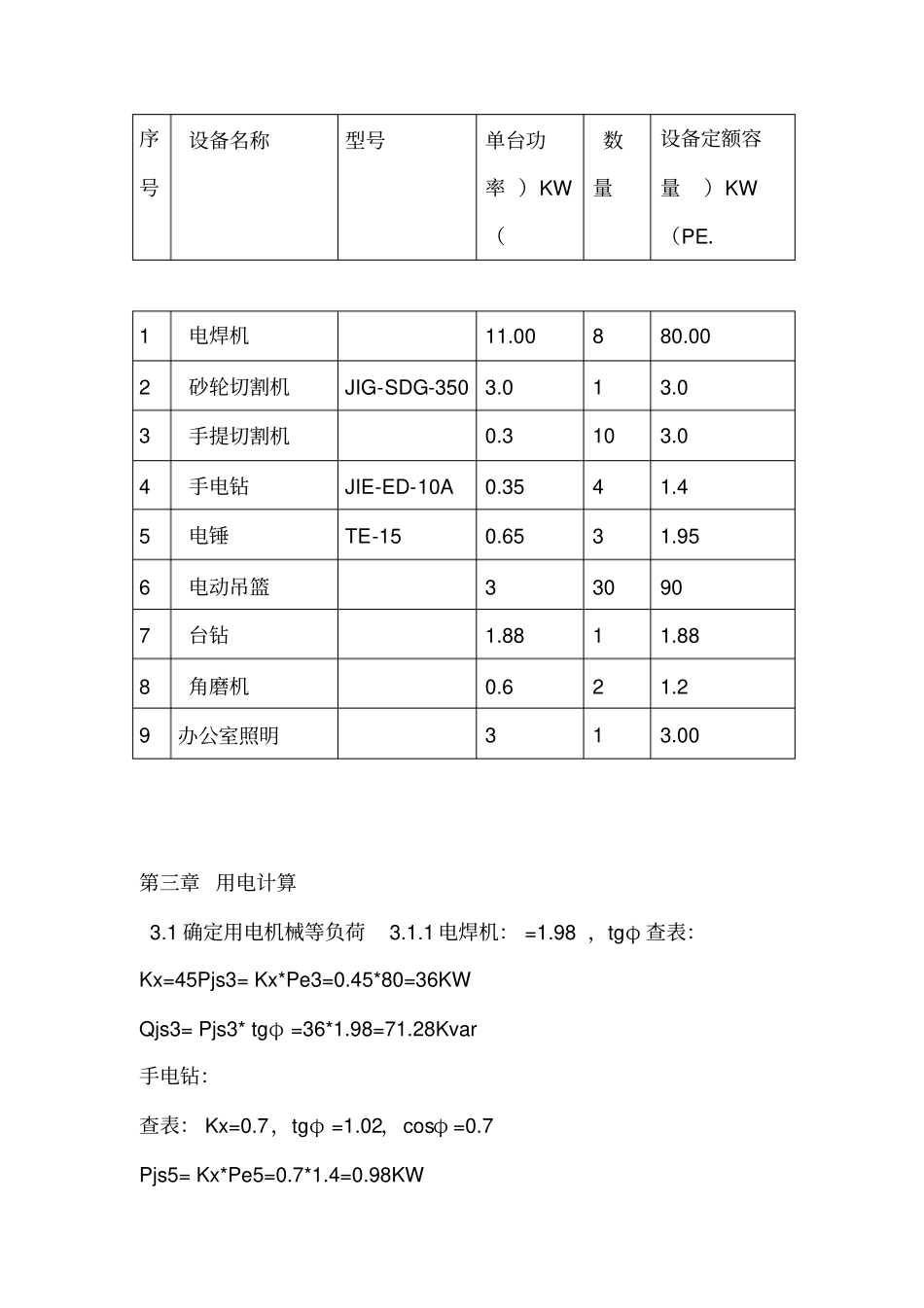

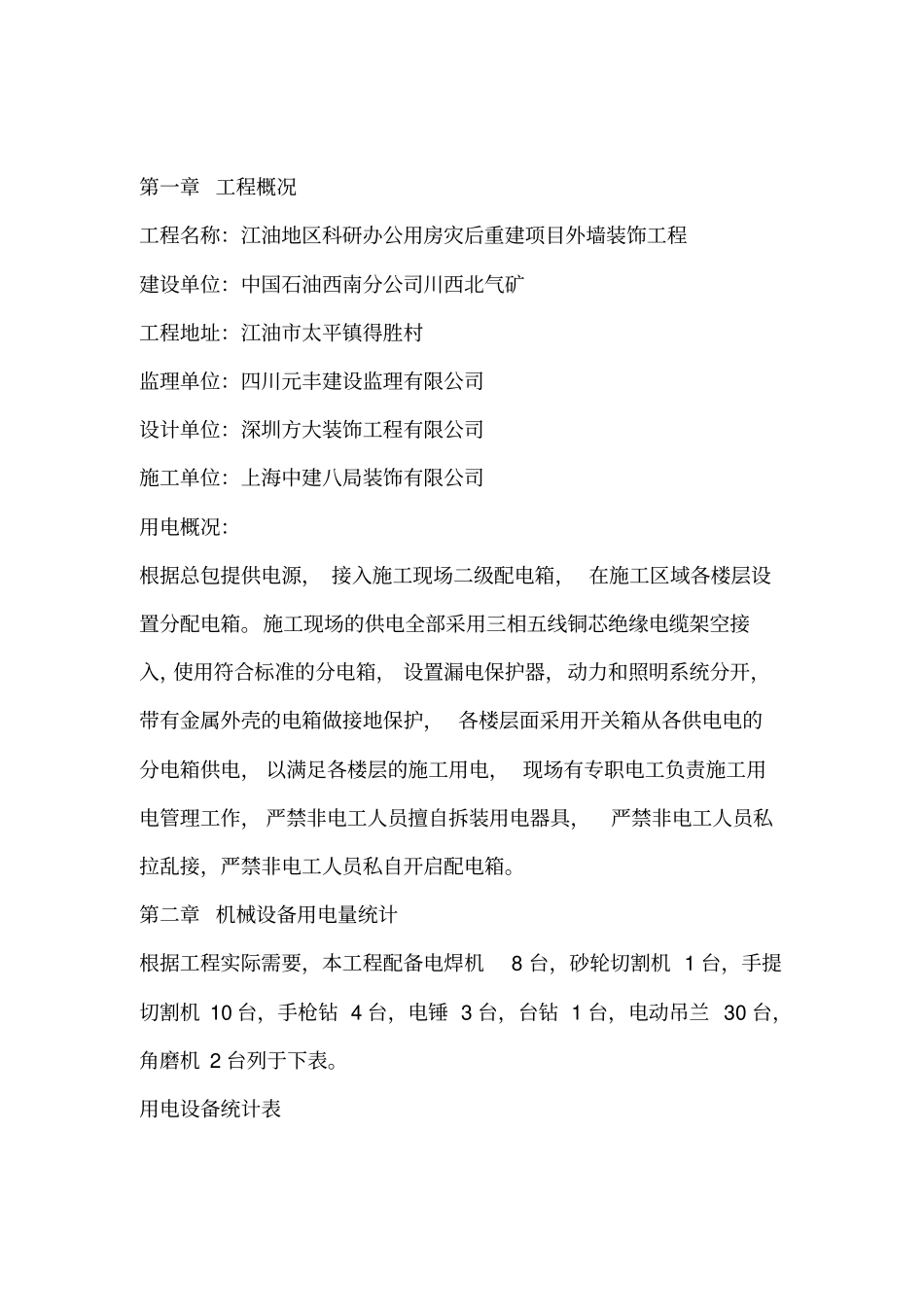

第一章工程概况工程名称：江油地区科研办公用房灾后重建项目外墙装饰工程建设单位：中国石油西南分公司川西北气矿工程地址：江油市太平镇得胜村监理单位：四川元丰建设监理有限公司设计单位：深圳方大装饰工程有限公司施工单位：上海中建八局装饰有限公司用电概况：根据总包提供电源，接入施工现场二级配电箱，在施工区域各楼层设置分配电箱。施工现场的供电全部采用三相五线铜芯绝缘电缆架空接入，使用符合标准的分电箱，设置漏电保护器，动力和照明系统分开，带有金属外壳的电箱做接地保护，各楼层面采用开关箱从各供电电的分电箱供电，以满足各楼层的施工用电，现场有专职电工负责施工用电管理工作，严禁非电工人员擅自拆装用电器具，严禁非电工人员私拉乱接，严禁非电工人员私自开启配电箱。第二章机械设备用电量统计根据工程实际需要，本工程配备电焊机8台，砂轮切割机1台，手提切割机10台，手枪钻4台，电锤3台，台钻1台，电动吊兰30台，角磨机2台列于下表。用电设备统计表序号设备名称型号单台功率）KW（数量设备定额容量）KW（PE．1电焊机11.00880.002砂轮切割机JIG-SDG-3503.013.03手提切割机0.3103.04手电钻JIE-ED-10A0.3541.45电锤TE-150.6531.956电动吊篮330907台钻1.8811.888角磨机0.621.29办公室照明313.00第三章用电计算3.1确定用电机械等负荷3.1.1电焊机：=1.98，tgφ查表：Kx=45Pjs3=Kx*Pe3=0.45*80=36KWQjs3=Pjs3*tgφ=36*1.98=71.28Kvar手电钻：查表：Kx=0.7，tgφ=1.02，cosφ=0.7Pjs5=Kx*Pe5=0.7*1.4=0.98KWQjs5=Pjs5*tgφ=0.98*1.02=1Kvar砂轮切割机：=0.7φcos，=1.02tgφ，Kx=0.7查表：Pjs6=Kx*Pe6=0.7*3=2.1KWQjs6=Pjs6*tgφ=2.1*1.02=2.14Kvar手提切割机：查表：Kx=0.7，tgφ=1.02，cosφ=0.7Pjs8=Kx*Pe8=0.7*3=2.1KWQjs8=Pjs8*tgφ=2.1*1.02=2.14Kvar电锤：查表：Kx=0.7，tgφ=1.02，cosφ=0.68Pjs10=Kx*Pe10=0.7*1.95=1.37KWQjs10=Pjs10*tgφ=1.37*1.02=1.4Kvar电动吊篮：查表：Kx=0.3，tgφ=1.02，cosφ=0.68Pjs10=Kx*Pe10=0.3*90=27KWQjs10=Pjs10*tgφ=27*1.02=27.54Kvar台钻：查表：Kx=0.7，tgφ=1.02，cosφ=0.8Pjs11=Kx*Pe11=0.7*1.88=1.32KWQjs11=Pjs11*tgφ=1.32*1.02=1.34Kvar角磨机：查表：Kx=0.7，tgφ=1.02，cosφ=0.8Pjs11=Kx*Pe11=0.7*1.2=0.84KW=0.84*1.02=0.86KvartgφQjs11=Pjs11*现场照明：查表：Kx=0.7，tgφ=1.02，cosφ=0.7Pjs12=Kx*Pe12=0.7*3=2.1KWQjs12=Pjs12*tgφ=2.1*1.02=2.142Kvar3.2确定总用电负荷总有功率为：Pjs=Kx*(Pjs1+Pjs2+⋯+Pjs12)=0.7*(36+0.98+2.1+2.1+1.37+27+1.32+0.84+2.1)=73.81KW总无功率为：Qjs=Kx*(Qjs1+Qjs2+⋯+Qjs12)=0.7*(71.28+1+2.14+2.14+1.4+27.54+1.34+0.86+2.14)=107.7KW22)?总视在功率=(Pjs+Qjs22)?=(73.81+107.7=130.56KW1/21/2×0.38）3Ue=130.56/（=198.37A/3I总电流计算：=Pjsjs总回路电流计算：1/2UeCOSФ）=198.37/（1.732×0.38×3=Pe/I（0.7）js=430.57A各分供电回路电流：430.57/3=143.52A3.3确定电缆根据总的计算电流查表得接入配电箱的电缆选用铜芯橡皮绝缘．222，可以满足使用要求。+1*6mm导线BV-3*35mm+10mm第四章线路搭设技术措施4.1制定安全用电责任制，做好安全用电专项技术交底。4.1.1TN-S4.1.2按系统要求设置三相五线制，杜绝疏漏。各级配电箱配置完备，接地接零良好，电箱周围无材料等障碍4.1.3物堆放，严格实行用电三级配电，两级保护。4.1.4各级配电箱固定设置。各种用电设备全部采用标准插头插入电箱，电线严禁使用护套4.1.5线和花线，严禁采用多用插座，严禁将电线直接插入插座孔内。以上，严禁拖地。2.5m4.1.6所有临时电线均应架空于，配电箱与配电箱间距不大于3m4.1.7用电设备与开关箱间距不大于。30m手持电动工具的外壳、手柄、负荷线插头及开关等必须完好无4.1.8损，使用前必须做空载试运转正常后方可使用。4.1.9使用的照明灯具必须有保护罩。临时用电设备线路各种电动工具发生故障时，必须有电工或专4.1.10业维修电工人员进行排除。使用的设备停止工作时必须将开关箱中的控制开关断开，并锁4.1.11好开关箱。接零接地4.2TN-S在施工现场专用的中心点直接接地的电力...
