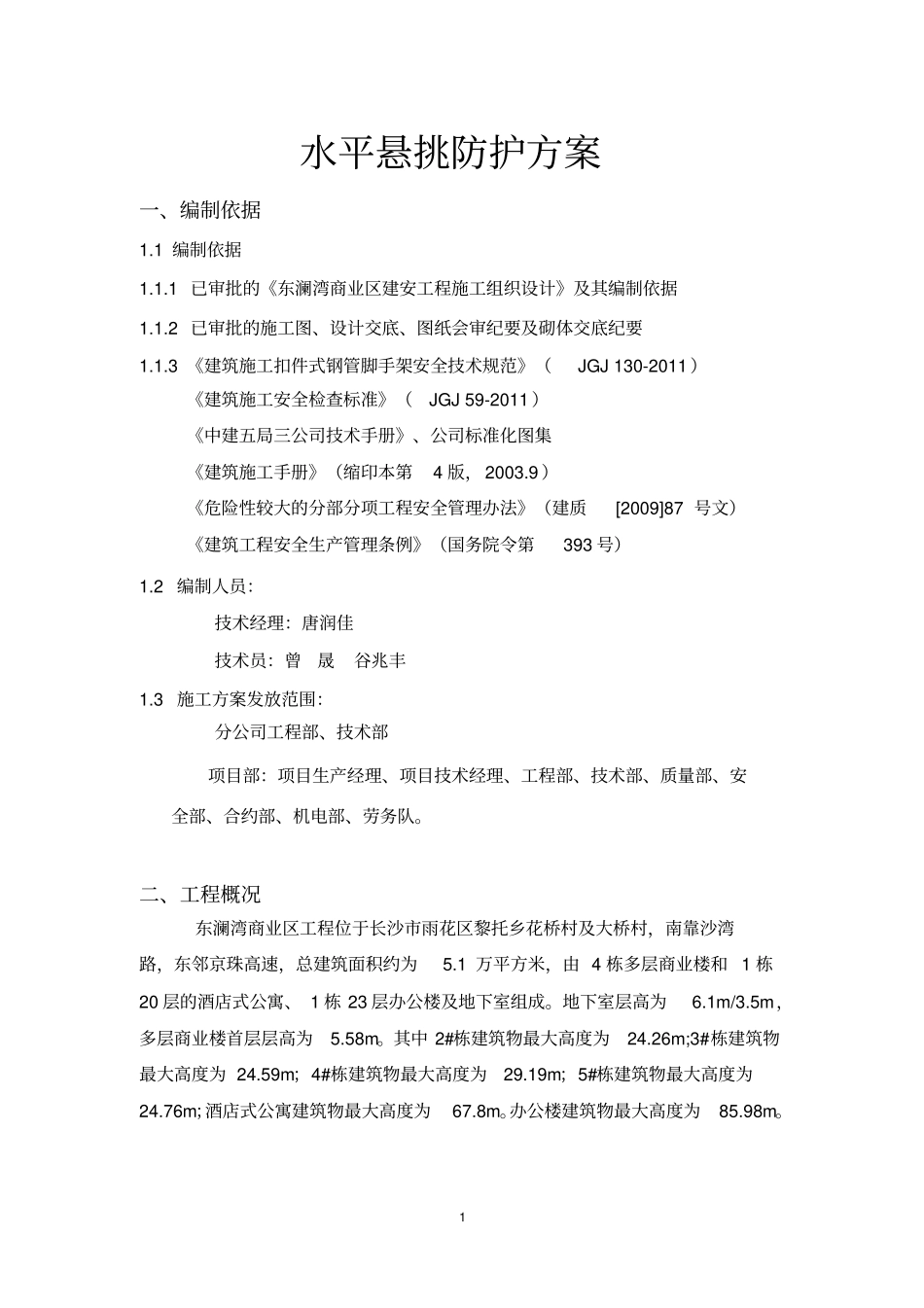

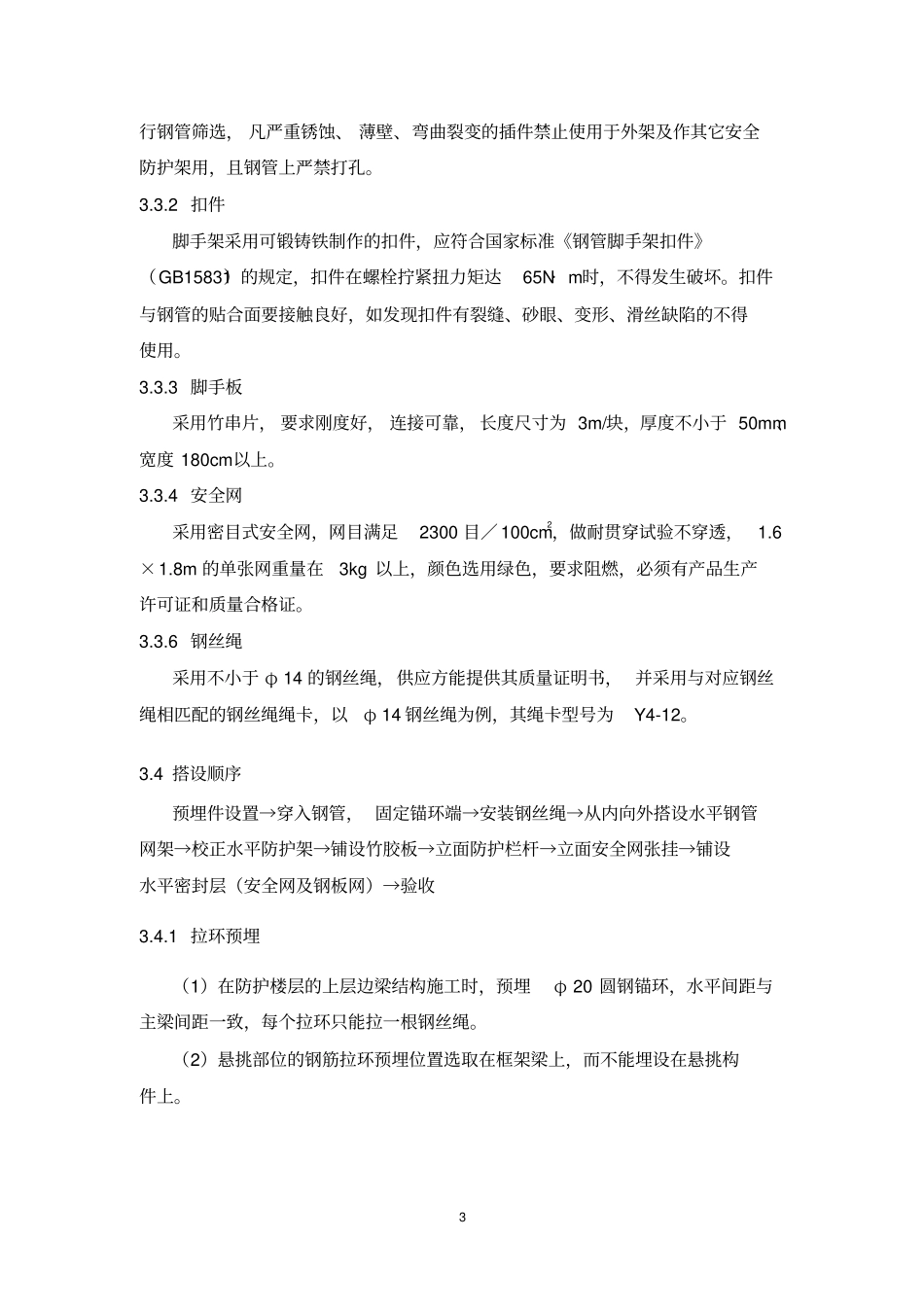

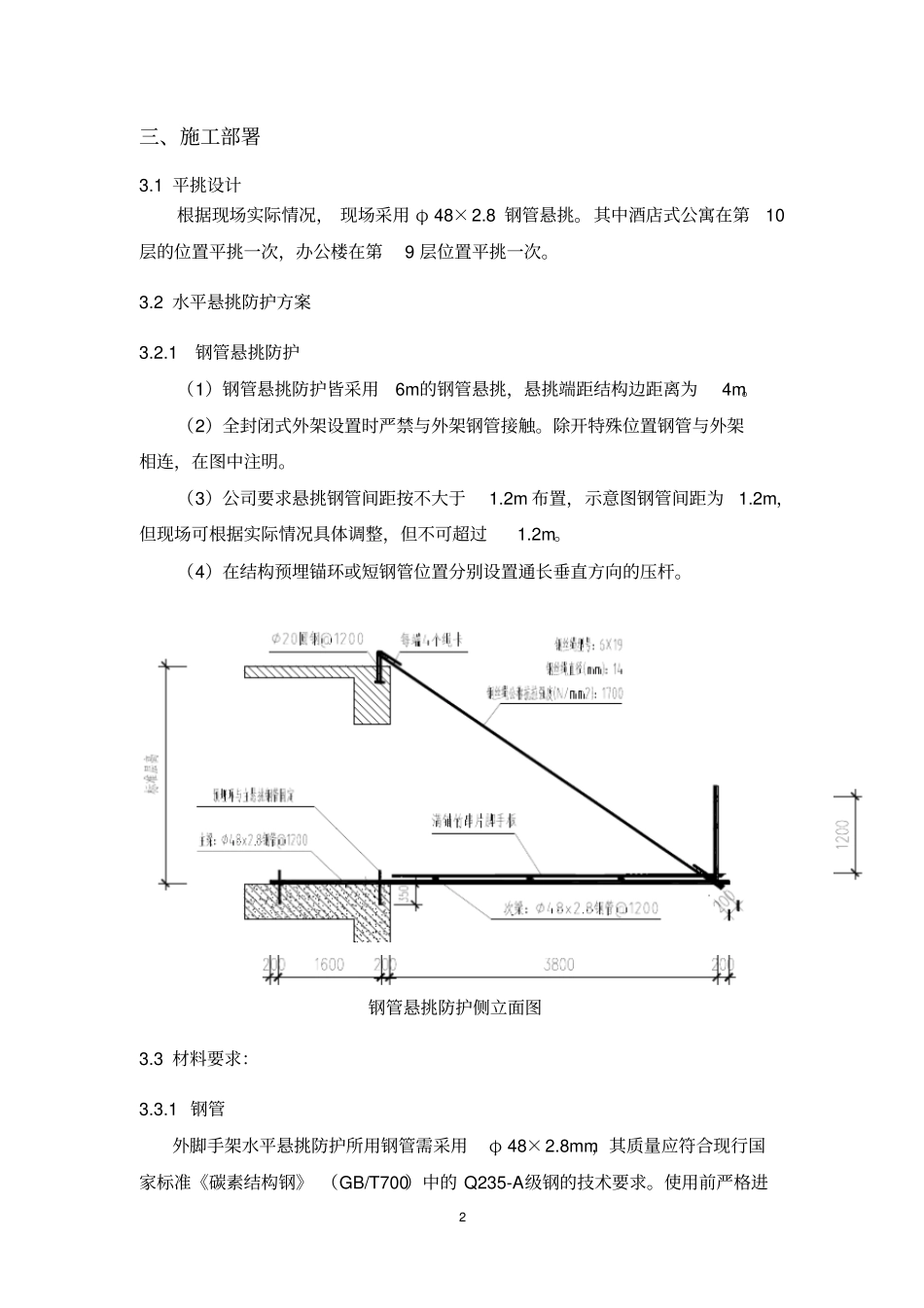

1水平悬挑防护方案一、编制依据1.1编制依据1.1.1已审批的《东澜湾商业区建安工程施工组织设计》及其编制依据1.1.2已审批的施工图、设计交底、图纸会审纪要及砌体交底纪要1.1.3《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）《建筑施工安全检查标准》（JGJ59-2011）《中建五局三公司技术手册》、公司标准化图集《建筑施工手册》（缩印本第4版，2003.9）《危险性较大的分部分项工程安全管理办法》（建质[2009]87号文）《建筑工程安全生产管理条例》（国务院令第393号）1.2编制人员：技术经理：唐润佳技术员：曾晟谷兆丰1.3施工方案发放范围：分公司工程部、技术部项目部：项目生产经理、项目技术经理、工程部、技术部、质量部、安全部、合约部、机电部、劳务队。二、工程概况东澜湾商业区工程位于长沙市雨花区黎托乡花桥村及大桥村，南靠沙湾路，东邻京珠高速，总建筑面积约为5.1万平方米，由4栋多层商业楼和1栋20层的酒店式公寓、1栋23层办公楼及地下室组成。地下室层高为6.1m/3.5m，多层商业楼首层层高为5.58m。其中2#栋建筑物最大高度为24.26m;3#栋建筑物最大高度为24.59m；4#栋建筑物最大高度为29.19m；5#栋建筑物最大高度为24.76m；酒店式公寓建筑物最大高度为67.8m。办公楼建筑物最大高度为85.98m。2三、施工部署3.1平挑设计根据现场实际情况，现场采用φ48×2.8钢管悬挑。其中酒店式公寓在第10层的位置平挑一次，办公楼在第9层位置平挑一次。3.2水平悬挑防护方案3.2.1钢管悬挑防护（1）钢管悬挑防护皆采用6m的钢管悬挑，悬挑端距结构边距离为4m。（2）全封闭式外架设置时严禁与外架钢管接触。除开特殊位置钢管与外架相连，在图中注明。（3）公司要求悬挑钢管间距按不大于1.2m布置，示意图钢管间距为1.2m，但现场可根据实际情况具体调整，但不可超过1.2m。（4）在结构预埋锚环或短钢管位置分别设置通长垂直方向的压杆。钢管悬挑防护侧立面图3.3材料要求：3.3.1钢管外脚手架水平悬挑防护所用钢管需采用φ48×2.8mm，其质量应符合现行国家标准《碳素结构钢》（GB/T700）中的Q235-A级钢的技术要求。使用前严格进3行钢管筛选，凡严重锈蚀、薄壁、弯曲裂变的插件禁止使用于外架及作其它安全防护架用，且钢管上严禁打孔。3.3.2扣件脚手架采用可锻铸铁制作的扣件，应符合国家标准《钢管脚手架扣件》（GB15831）的规定，扣件在螺栓拧紧扭力矩达65N·m时，不得发生破坏。扣件与钢管的贴合面要接触良好，如发现扣件有裂缝、砂眼、变形、滑丝缺陷的不得使用。3.3.3脚手板采用竹串片，要求刚度好，连接可靠，长度尺寸为3m/块，厚度不小于50mm、宽度180cm以上。3.3.4安全网采用密目式安全网，网目满足2300目／100cm2，做耐贯穿试验不穿透，1.6×1.8m的单张网重量在3kg以上，颜色选用绿色，要求阻燃，必须有产品生产许可证和质量合格证。3.3.6钢丝绳采用不小于φ14的钢丝绳，供应方能提供其质量证明书，并采用与对应钢丝绳相匹配的钢丝绳绳卡，以φ14钢丝绳为例，其绳卡型号为Y4-12。3.4搭设顺序预埋件设置→穿入钢管，固定锚环端→安装钢丝绳→从内向外搭设水平钢管网架→校正水平防护架→铺设竹胶板→立面防护栏杆→立面安全网张挂→铺设水平密封层（安全网及钢板网）→验收3.4.1拉环预埋（1）在防护楼层的上层边梁结构施工时，预埋φ20圆钢锚环，水平间距与主梁间距一致，每个拉环只能拉一根钢丝绳。（2）悬挑部位的钢筋拉环预埋位置选取在框架梁上，而不能埋设在悬挑构件上。43.4.2主梁设置短钢管预埋按照主梁间距设置，结构施工时采用500短钢管留设在框架梁中，伸出结构面150，末端距外挑主钢梁采用φ48×2.8mm钢管，从最外边梁悬挑4.0m，梁内搁置2.0m，采用2φ20锚环穿过楼面，形成封闭环。3.4.3次梁设置钢管悬挑防护：横向钢管与主梁钢管采用十字扣扣接，第一道横向钢管距梁边300@1150布置。3.4.4吊装就位钢管斜拉钢丝绳采用2φ14钢丝绳，斜拉到防护层上层层边梁上，钢丝绳下拉点必须放置在防滑钢筋限制的前端防止钢丝绳向后滑移，上拉点在预埋锚环上，钢丝绳须绷紧，并扣紧绳卡。钢丝绳采用隔二拉一。3.4.5铺设竹串片在横向钢管上满铺满铺一层阻燃密目安全网，然后在上面...
