多件装夹车床夹具设计说明书VIP免费

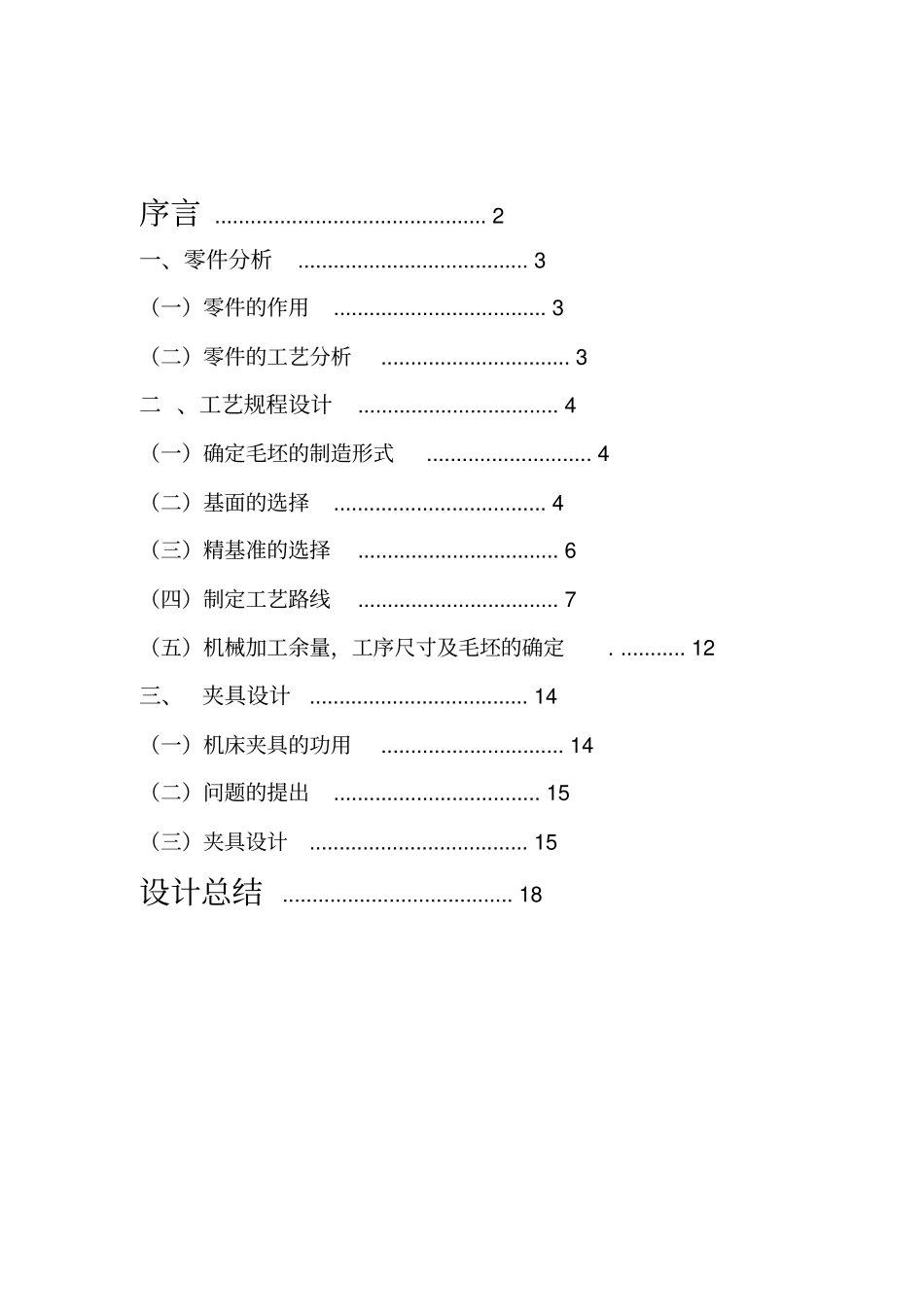

序言..............................................2一、零件分析.......................................3（一）零件的作用....................................3（二）零件的工艺分析................................3二、工艺规程设计..................................4（一）确定毛坯的制造形式............................4（二）基面的选择....................................4（三）精基准的选择..................................6（四）制定工艺路线..................................7（五）机械加工余量，工序尺寸及毛坯的确定............12三、夹具设计.....................................14（一）机床夹具的功用...............................14（二）问题的提出...................................15（三）夹具设计.....................................15设计总结.......................................182序言毕业设计是学生在学校完成了大学三年的全部课程，并在进行了生产实习的基础上进行的一个教学环节，也是学生在校学习阶段的最后一个重要的教学环节，是完成工程师基本训练的一个必不可少的过程。通过毕业设计培养学生综合运用所学知识独立解决本专业一般工程技术问题的能力，树立正确的设计思想和工作作风。毕业设计是在毕业实习的基础上进行的，根据自己的设计课题，在毕业实习期间认真调查研究、搜索资料。本次设计是提高车床上拨叉的加工效率，设计正确的加工工艺路线，以及某道工序的夹具。这次设计涉及到机床，机械加工工艺，工装夹具等机制专业的几乎所有的专业基础知识。是一次全面地，系统地检查自己在大学期间对专业知识学习的情况，在整个设计过程中做到严谨认真，一丝不苟的精神，尽量使自己的设计达到理想的水平，通过独立的查找资料，分析，计算完成方案设计，图纸设计和编写技术文件等，设计了这套比较完整的加工工艺路线，使自己对机制专业有了更深刻的认识。由于时间短促，经验不足以及水平有限，本次设计难免许多不妥和错误之处，敬请批评指正，以便及时改正。3一、零件分析（一）零件的作用题目所给的零件是车床拔叉。它位于车床变速机构中，主要起换挡使主轴回转运动按照工作者要求工作，获得所需的速度和扭矩的作用，零件上方的φ22孔与操纵机构相连，Φ32半孔则是用于与所控制齿轮所在的轴相接触，通过上方的力拨动下方的齿轮变速，俩件零件铸为一体，加工时分开。（二）零件的工艺分析零件的材料为HT200，灰铸铁生产工艺简单，铸造性能优良，但塑性较差，不适合磨削，以下则是拨叉零件需要加工的表面以及表面之间的位置要求。(1)小孔以及与之相通的锥孔、螺纹孔。(2)大头半圆孔Φ32(3)拨叉底面，小头孔端面，大头半圆孔端面，大头半圆孔端面与小头孔中心线的垂直度误差为0.07mm，小头孔上端面与之中心线的垂直度误差为0.05由上面分析可知，可以粗加工拨叉底面，然后以此为粗基准采用专用夹具进行加工，并且保证位置精度，再根据加工方法的经济精度以及机床所能达到的位置精度，并且此拨叉零件没有复杂的加工曲面，所4以根据上述要求，采用常规的加工工艺均可保证。二、工艺规程设计（一）确定毛坯的制造形式零件的材料为HT200，考虑零件在机床运行过程中所受的冲击力不大，零件制造又比较简单，故选择铸件毛坯，选用铸件公差等级为CT9级，初步确定工艺安排为；加工过程工序划分阶段；工序适当集中；加工设备以通用设备为主（二）基面的选择基面的选择是工艺规程中的重要工作之一，基面选择正确与合理可以使加工质量得到保证，生产效率提高。（1）粗基准的选择在选择粗基准时，考虑的重点是如何保证各加工表面有足够多的余量，及保证不加工表面与加工表面间的尺寸，位置符合零件图样设计要求，粗基准的选择原则：（1）重要表面余量均匀原则必须首先保证工件重要表面具有较小的加工余量，应选择该表面为粗基准（2）表面间的相互位置要求原则必须保工件上加工表面与不加工表面之间的相互位置要求，应以不加工表面作为粗基准，如果在工件上有很多不加工表面，应以其中与不加工表面相互位置5要求较高的不加工表面作...
