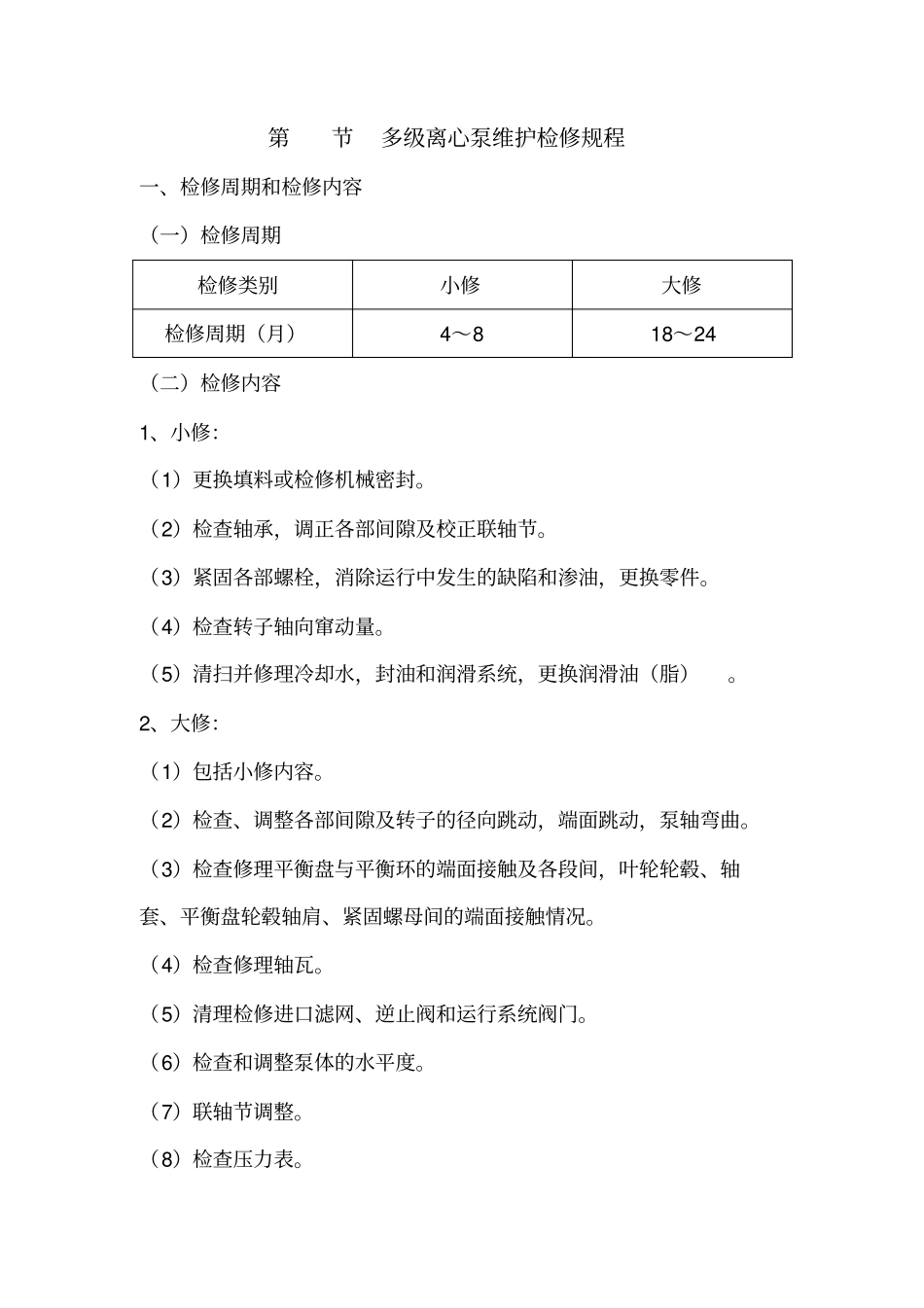

多级离心泵维护检修规程剖析_第1页
1/11

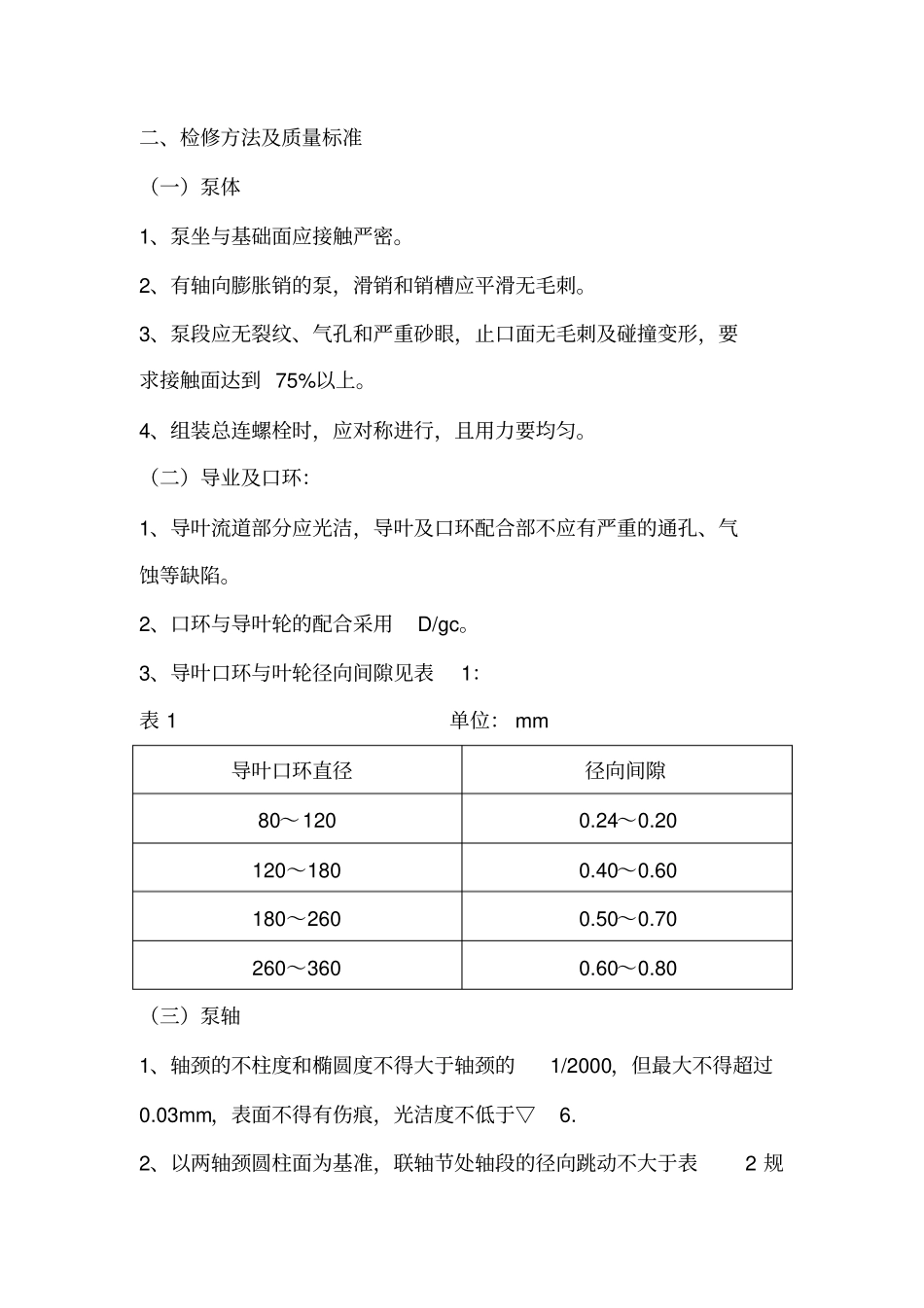

多级离心泵维护检修规程剖析_第2页
2/11

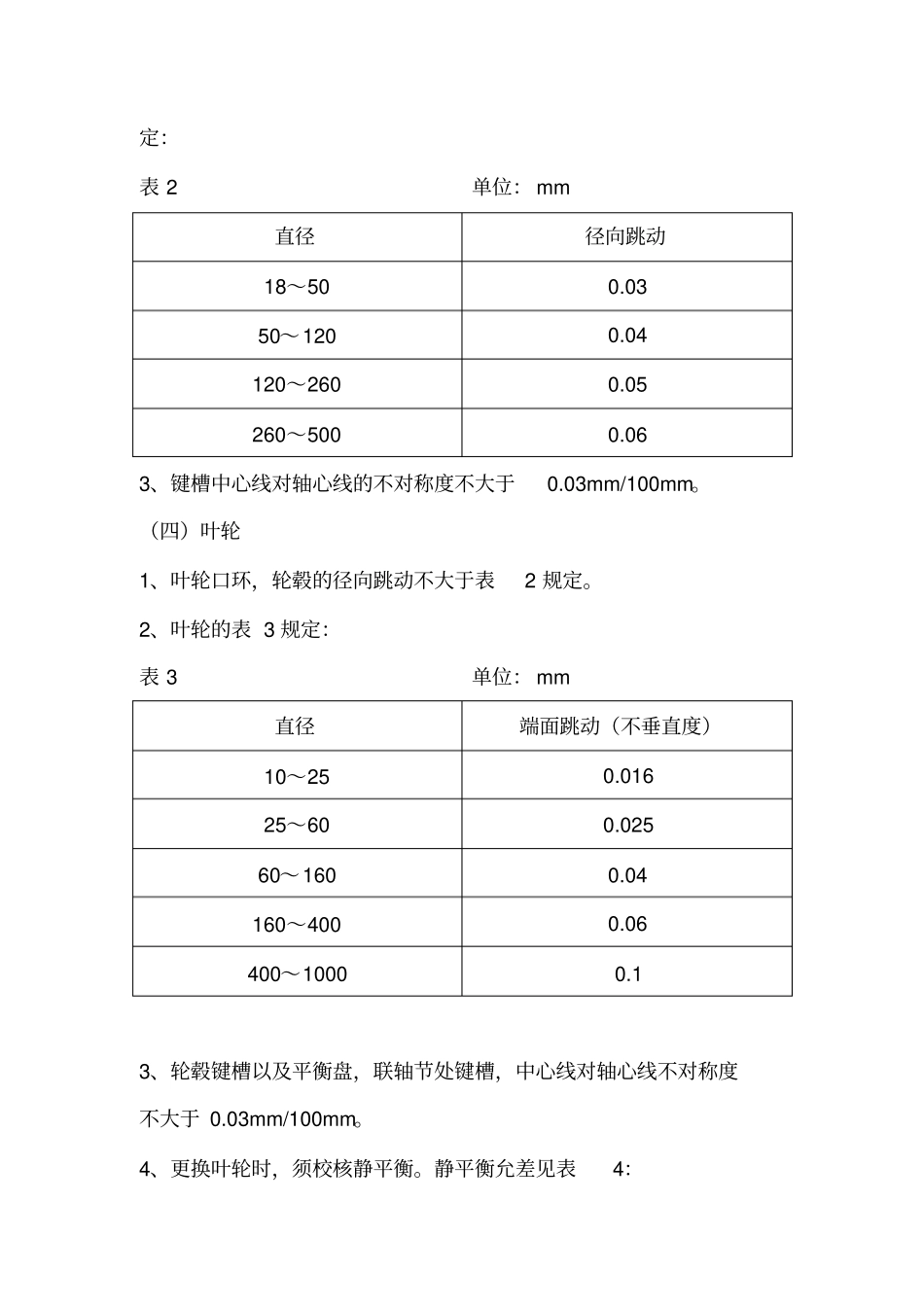

多级离心泵维护检修规程剖析_第3页
3/11
第节多级离心泵维护检修规程一、检修周期和检修内容(一)检修周期检修类别小修大修检修周期(月)4~818~24(二)检修内容1、小修:(1)更换填料或检修机械密封。(2)检查轴承,调正各部间隙及校正联轴节。(3)紧固各部螺栓,消除运行中发生的缺陷和渗油,更换零件。(4)检查转子轴向窜动量。(5)清扫并修理冷却水,封油和润滑系统,更换润滑油(脂)。2、大修:(1)包括小修内容。(2)检查、调整各部间隙及转子的径向跳动,端面跳动,泵轴弯曲。(3)检查修理平衡盘与平衡环的端面接触及各段间,叶轮轮毂、轴套、平衡盘轮毂轴肩、紧固螺母间的端面接触情况。(4)检查修理轴瓦。(5)清理检修进口滤网、逆止阀和运行系统阀门。(6)检查和调整泵体的水平度。(7)联轴节调整。(8)检查压力表。二、检修方法及质量标准(一)泵体1、泵坐与基础面应接触严密。2、有轴向膨胀销的泵,滑销和销槽应平滑无毛刺。3、泵段应无裂纹、气孔和严重砂眼,止口面无毛刺及碰撞变形,要求接触面达到75%以上。4、组装总连螺栓时,应对称进行,且用力要均匀。(二)导业及口环:1、导叶流道部分应光洁,导叶及口环配合部不应有严重的通孔、气蚀等缺陷。2、口环与导叶轮的配合采用D/gc。3、导叶口环与叶轮径向间隙见表1:表1单位:mm导叶口环直径径向间隙80~1200.24~0.20120~1800.40~0.60180~2600.50~0.70260~3600.60~0.80(三)泵轴1、轴颈的不柱度和椭圆度不得大于轴颈的1/2000,但最大不得超过0.03mm,表面不得有伤痕,光洁度不低于▽6.2、以两轴颈圆柱面为基准,联轴节处轴段的径向跳动不大于表2规定:表2单位:mm直径径向跳动18~500.0350~1200.04120~2600.05260~5000.063、键槽中心线对轴心线的不对称度不大于0.03mm/100mm。(四)叶轮1、叶轮口环,轮毂的径向跳动不大于表2规定。2、叶轮的表3规定:表3单位:mm直径端面跳动(不垂直度)10~250.01625~600.02560~1600.04160~4000.06400~10000.13、轮毂键槽以及平衡盘,联轴节处键槽,中心线对轴心线不对称度不大于0.03mm/100mm。4、更换叶轮时,须校核静平衡。静平衡允差见表4:表4单位:mm叶轮外径(mm)静平衡允差≤2003201~3005301~4008401~500105、叶轮用去重法进行静平衡,但切去的厚度不得大于壁厚的1/3。(五)转子与转子预装:1、叶轮、平衡盘与轴的配合采用D/gd配合。2、联轴节对称的配合采用D/gd配合。3、轴套、间隔套与轴的配合采用D配合。轴套、间隙套与轴不能采用同一材料,以免咬死。轴套、间隔套两端面对于轴线的不垂直度,不大于表3规定。4、键与键槽应接合紧密,不许加垫片,键与轴的键槽配合紧力见表5,键顶部间隙为0.1~0.4毫米。表5单位:毫米轴颈40~7070~110110~230键槽配合紧力0.009~0.0120.011~0.0150.012~0.0175、转子预装后测量各叶轮口环处往向跳动不大于表6规定。表6单位:毫米6、轴套、间隔套、叶轮轮毂的径向跳动不大于表7规定:表7单位:毫米直径5≤051~120121~260261~500轴套、间隔套叶轮平衡盘的径向跳动0.030.040.050.067、平衡盘的端面跳动不大于表8的规定:表8单位:毫米直径50~120121~260261~500平衡盘端面跳动0.040.050.06(六)平衡盘装置:1、平衡盘与平衡环的端面接触应良好,接触面积达75%以上。2、平衡盘与平衡环的径向间隙为0.4~0.8毫米。3、平衡盘轴向定位应使叶轮与导叶的流道中心对正。(七)轴承部分:1、滑动轴承:(1)轴瓦与轴承盖的紧力应为0.01~0.04毫米,下瓦背与瓦座接触应均匀,接触面积达60%以上,瓦背不许加垫。(2)轴瓦合金应无裂纹、脱座等损伤。(3)轴颈与下瓦接触角为60~90°,接触面积应均匀,色印每平方叶轮口环直径5≤051~120121~260261~500叶轮口环处径向跳动0.060.080.090.10厘米不得少于2~3点。2、滚动轴承(1)滚动轴承(向心球轴承和向心推力轴承)的内径小于100毫米时,与周的配合采用D/gd,当内径为100~200毫米时,与轴的配合采用D/gc。(2)滚动轴承(向心球轴承和向心推力轴承)与外壳的配合采用GC/d。(3)滚动轴承的轴向定位尺寸,采泵总装后转子总窜动的量的一半。(4)滚动轴承拆装时使用专用工具,采用热装时,油加热到100~120℃...
