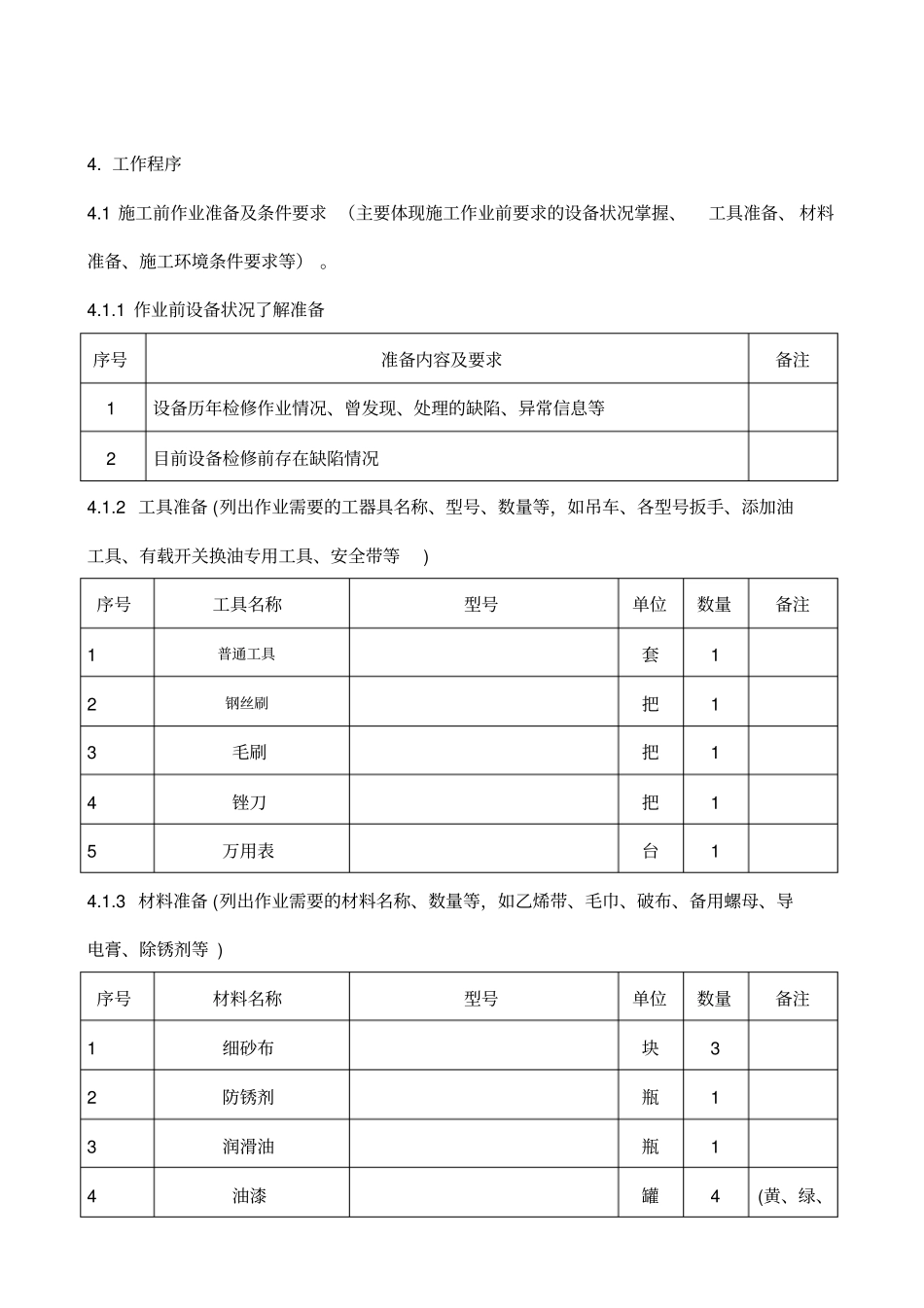

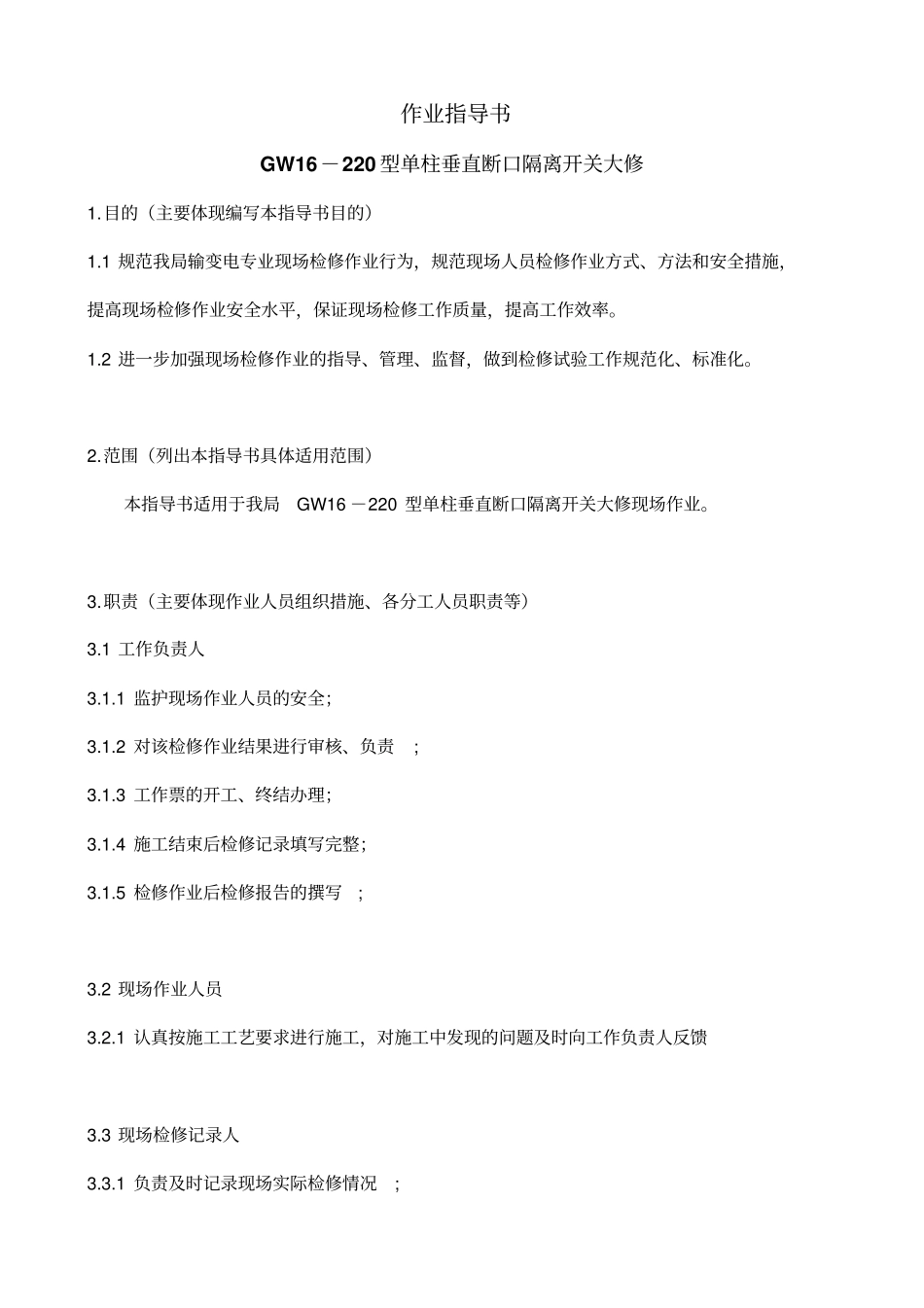

作业指导书GW16－220型单柱垂直断口隔离开关大修1.目的（主要体现编写本指导书目的）1.1规范我局输变电专业现场检修作业行为，规范现场人员检修作业方式、方法和安全措施，提高现场检修作业安全水平，保证现场检修工作质量，提高工作效率。1.2进一步加强现场检修作业的指导、管理、监督，做到检修试验工作规范化、标准化。2.范围（列出本指导书具体适用范围）本指导书适用于我局GW16－220型单柱垂直断口隔离开关大修现场作业。3.职责（主要体现作业人员组织措施、各分工人员职责等）3.1工作负责人3.1.1监护现场作业人员的安全；3.1.2对该检修作业结果进行审核、负责;3.1.3工作票的开工、终结办理；3.1.4施工结束后检修记录填写完整；3.1.5检修作业后检修报告的撰写;3.2现场作业人员3.2.1认真按施工工艺要求进行施工，对施工中发现的问题及时向工作负责人反馈3.3现场检修记录人3.3.1负责及时记录现场实际检修情况;4.工作程序4.1施工前作业准备及条件要求（主要体现施工作业前要求的设备状况掌握、工具准备、材料准备、施工环境条件要求等）。4.1.1作业前设备状况了解准备序号准备内容及要求备注1设备历年检修作业情况、曾发现、处理的缺陷、异常信息等2目前设备检修前存在缺陷情况4.1.2工具准备(列出作业需要的工器具名称、型号、数量等，如吊车、各型号扳手、添加油工具、有载开关换油专用工具、安全带等)序号工具名称型号单位数量备注1普通工具套12钢丝刷把13毛刷把14锉刀把15万用表台14.1.3材料准备(列出作业需要的材料名称、数量等，如乙烯带、毛巾、破布、备用螺母、导电膏、除锈剂等)序号材料名称型号单位数量备注1细砂布块32防锈剂瓶13润滑油瓶14油漆罐4(黄、绿、红、银灰)5黄干油瓶16导电膏盒17破布块54.1.4作业施工环境条件要求4.1.4.1天气情况要求无雨。4.2现场作业流程(主要编写作业详细工序步骤、工艺要求、各工序进度控制、存在的危险点分析及控制措施等)工序步骤作业名称作业具体内容工艺及技术要求危险点分析及控制措施进度控制备注1静触头装配检修a.检修静触头装配接触部分b.清除静触头表面的污垢及导电接触面的氧化层1.检查静触头装配接触部分是否有过热、烧伤现象，装配内的钢芯铝绞线是否有散股、断股，夹板是否开裂、变形，如有应修复或更换。2．清除静触头表面的污垢及导电接触面的氧化层，用清洗剂清洗干净，高空坠落；将安全带套在支柱绝缘子上1小时使静触头杆平直、光亮、镀银层应良好，待清洗剂干后在导电接触面涂以凡士林。2上导电杆装配的检修检修上导电杆装配1.检查引弧角、动触片烧损情况，如有轻微损伤可用00#砂纸打磨或采取改变接触位置的方法进行处理。严重烧损的应更换。2.将上导电杆与动触头座分离，所有镀银金属接触面用清洗剂清洗干净，非镀银导电金属接触面用00#砂纸砂光后洗干净，擦干净后涂凡士林，运动摩擦面涂润滑剂。3.检查所有圆柱销，高空坠落；将安全带套在支柱绝缘子上30min生锈和开裂变形则更换。4.给夹紧弹簧除锈、清洗、刷防锈漆并涂以黄干油。3中间接头装配的检修检修中间接头装配1.检查连接叉、齿轮箱的情况，如有开裂及严重变形应更换。2.取下转动触头装配上的防雨罩，压下转动触头的弹簧，分别取出压片、弹簧、触指，用清洗剂清洗干净后，涂以凡士林。3.取下齿轮箱上部的盖板，检查并清洗轴、键、齿轮、弹性挡圈、弹性圆柱销和绝缘垫，并高空坠落；将安全带套在支柱绝缘子上30min涂以凡士林。4下导电杆装配的检修检修下导电杆装配1.将拉杆装配上的调节螺母从齿条侧旋出，取出平衡弹簧等零件。检查平衡弹簧的疲劳、锈蚀及损坏情况，脱漆部分重新刷防锈漆，并涂黄干油。2.检查弹性圆柱销、齿条、导向轮的情况，损坏严重的应更换。3.检查拉杆的生锈及变形情况，除锈并刷防锈漆。高空坠落；将安全带套在支柱绝缘子上30min5接线底座装配的检修检修接线底座装配1.检查调节拉杆的反顺接头及并紧螺母的螺纹，给它们的转动部位加润滑油。2．给接线底座装配内的齿轮、压20min紧弹簧、主轴、圆柱销清洗干净后加润滑油。3．松开接线底座上接线板的紧固螺栓，用00#砂纸砂光导电接触面，并涂以凡士林。6接地刀闸装配的检查检查接地刀闸装配1...
