大学地球物理测井课程设计VIP免费

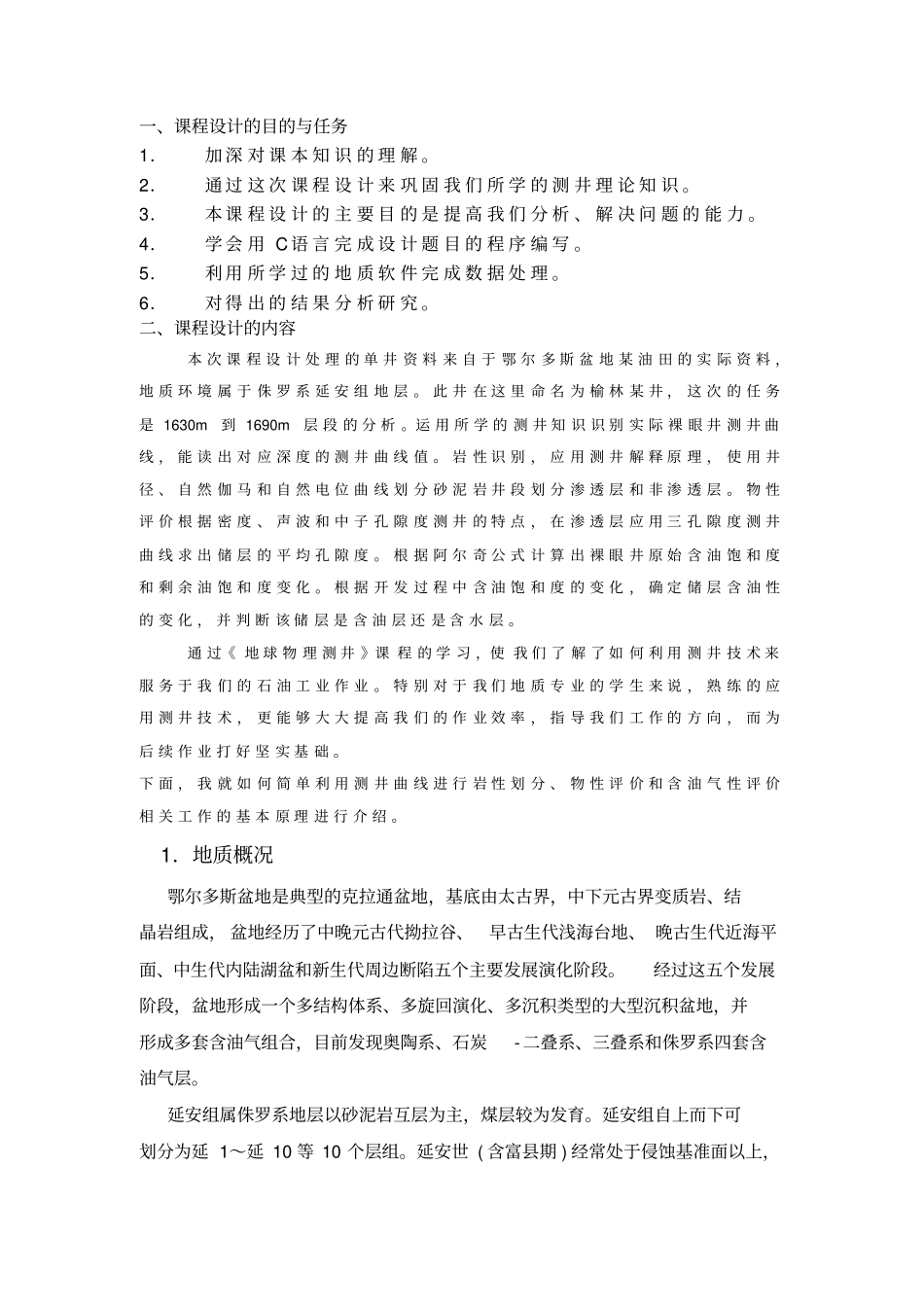

一、课程设计的目的与任务1．加深对课本知识的理解。2．通过这次课程设计来巩固我们所学的测井理论知识。3．本课程设计的主要目的是提高我们分析、解决问题的能力。4．学会用C语言完成设计题目的程序编写。5．利用所学过的地质软件完成数据处理。6．对得出的结果分析研究。二、课程设计的内容本次课程设计处理的单井资料来自于鄂尔多斯盆地某油田的实际资料，地质环境属于侏罗系延安组地层。此井在这里命名为榆林某井，这次的任务是1630m到1690m层段的分析。运用所学的测井知识识别实际裸眼井测井曲线，能读出对应深度的测井曲线值。岩性识别，应用测井解释原理，使用井径、自然伽马和自然电位曲线划分砂泥岩井段划分渗透层和非渗透层。物性评价根据密度、声波和中子孔隙度测井的特点，在渗透层应用三孔隙度测井曲线求出储层的平均孔隙度。根据阿尔奇公式计算出裸眼井原始含油饱和度和剩余油饱和度变化。根据开发过程中含油饱和度的变化，确定储层含油性的变化，并判断该储层是含油层还是含水层。通过《地球物理测井》课程的学习，使我们了解了如何利用测井技术来服务于我们的石油工业作业。特别对于我们地质专业的学生来说，熟练的应用测井技术，更能够大大提高我们的作业效率，指导我们工作的方向，而为后续作业打好坚实基础。下面，我就如何简单利用测井曲线进行岩性划分、物性评价和含油气性评价相关工作的基本原理进行介绍。1．地质概况鄂尔多斯盆地是典型的克拉通盆地，基底由太古界，中下元古界变质岩、结晶岩组成，盆地经历了中晚元古代拗拉谷、早古生代浅海台地、晚古生代近海平面、中生代内陆湖盆和新生代周边断陷五个主要发展演化阶段。经过这五个发展阶段，盆地形成一个多结构体系、多旋回演化、多沉积类型的大型沉积盆地，并形成多套含油气组合，目前发现奥陶系、石炭-二叠系、三叠系和侏罗系四套含油气层。延安组属侏罗系地层以砂泥岩互层为主，煤层较为发育。延安组自上而下可划分为延1～延10等10个层组。延安世(含富县期)经常处于侵蚀基准面以上，其上之沉积物受古水系控制，分布局限。延10沉积时常形成岩性粗、厚度大的砂垅，而且频繁出现砂岩横向相变，而且常形成宽厚的砂泥页岩沉积。延9期为最大湖侵期，砂体变薄，含煤系地层成为盆地重要区域对比标志层。延8期沉积物粒度细，以泥岩及粉砂岩为主。延7、延6时期，是盆地发育的稳定充填时期，是主要的成煤时期。延4+5期是盆地发育的萎缩阶段，直至延1，主要为砂泥岩互层。延安组的岩性描述，延10：杂色泥岩加灰白色中粗粒至含砾粗砂岩。延9-延5：灰黑色泥岩与灰白色砂岩夹煤层，砂岩多为厚层块状，中-细粒；底部往往发育巨厚含粒粗砂岩。延4-延1：灰黑色泥岩与灰白色中细砂岩夹煤层，下部砂岩多为厚层块状三、课程设计的基本原理1．岩性评价对地层进行岩性评价即划分储集层（砂泥岩剖面中，孔渗性较好的砂岩层可能为储集层），通常要通过对自然电位、自然伽马、井径以及微电阻率等测井曲线进行分析而得到（如下表）各种岩石的测井特征声波时差μs/m体积密度g/cm3中子孔隙度(%)自然伽马自然电位微电极电阻率井径泥岩>3002.2~2.65高值高值基值低，平直低，平直大于钻头直径煤350~4501.3~2.65ΦSNP>40ΦCNL>70低值异常不明显或很大正异常（无烟煤）高值，无烟煤最低接近钻头直径砂岩250~3802.1~2.5中等低值明显异常中等，明显正差异低到中等略小于钻头直径生物灰岩200~300比砂岩略高较低比砂岩还低明显异常较高，明显正差异较高略小于钻头直径石灰岩165~2502.4~2.7低值比砂岩还低无异常高值，锯齿状正、负差异高值小于或等于钻头直径白云岩155~2502.5~2.85低值比砂岩还低大片异常高值，锯齿状正、负差异高值小于或等于钻头直径硬石膏约164约3.0约为0最低基值高值接近钻头直径石膏约171约2.3约为50最低基值高值接近钻头直径岩盐约220约2.1约为0最低（钾岩很高）基值极低高值大于钻头直径1.1定性评价（孔隙度与渗透率）1）自然电位法：在砂泥岩剖面上，自然电位测井曲线（Cw>Cmf）砂岩渗透层井段自然电位曲线出现明显的负异常，利用这一特性可以将砂岩层和泥岩层划分出来。2）井径：在砂泥岩剖面上，渗透性的砂岩井段...
