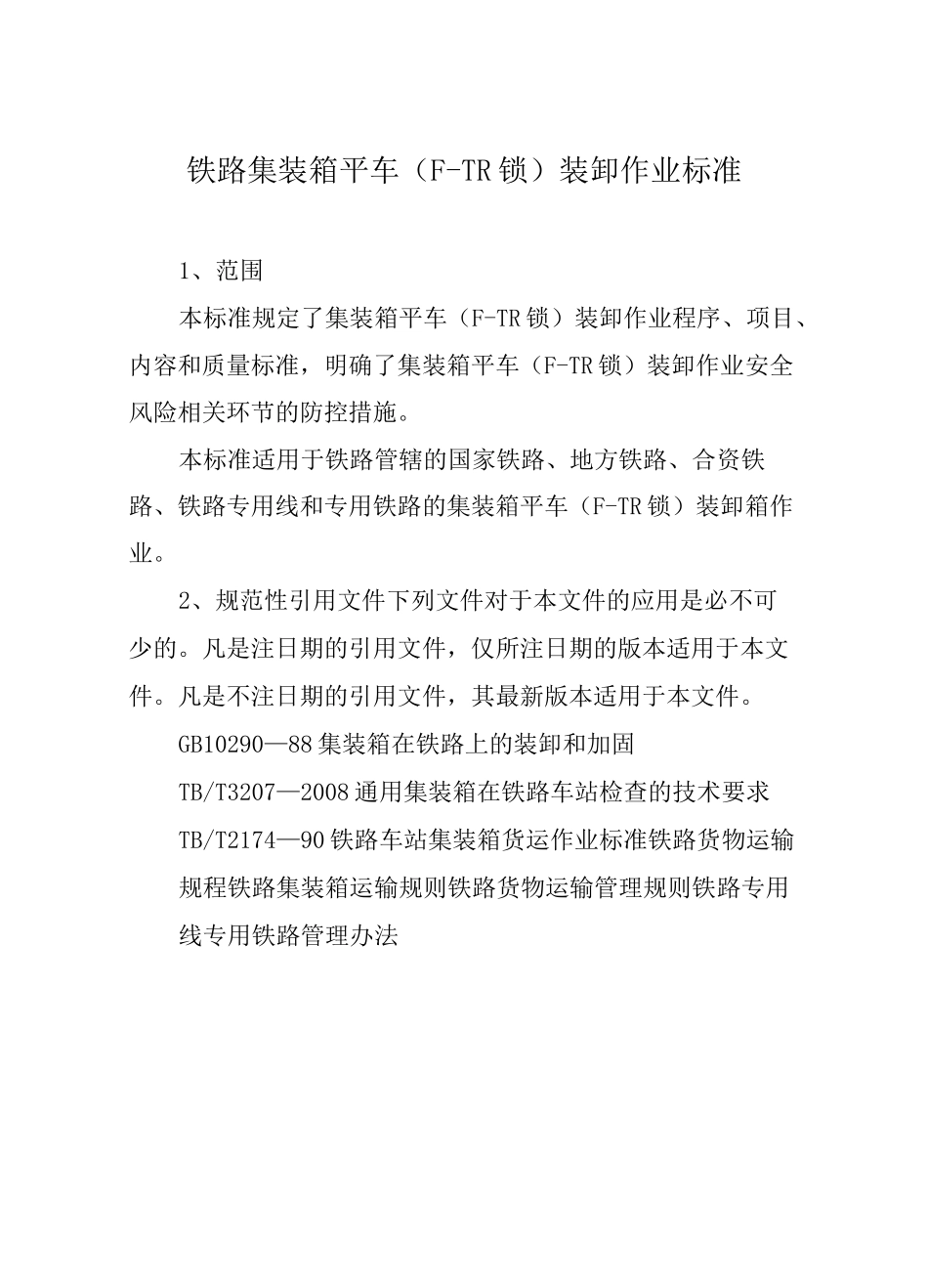

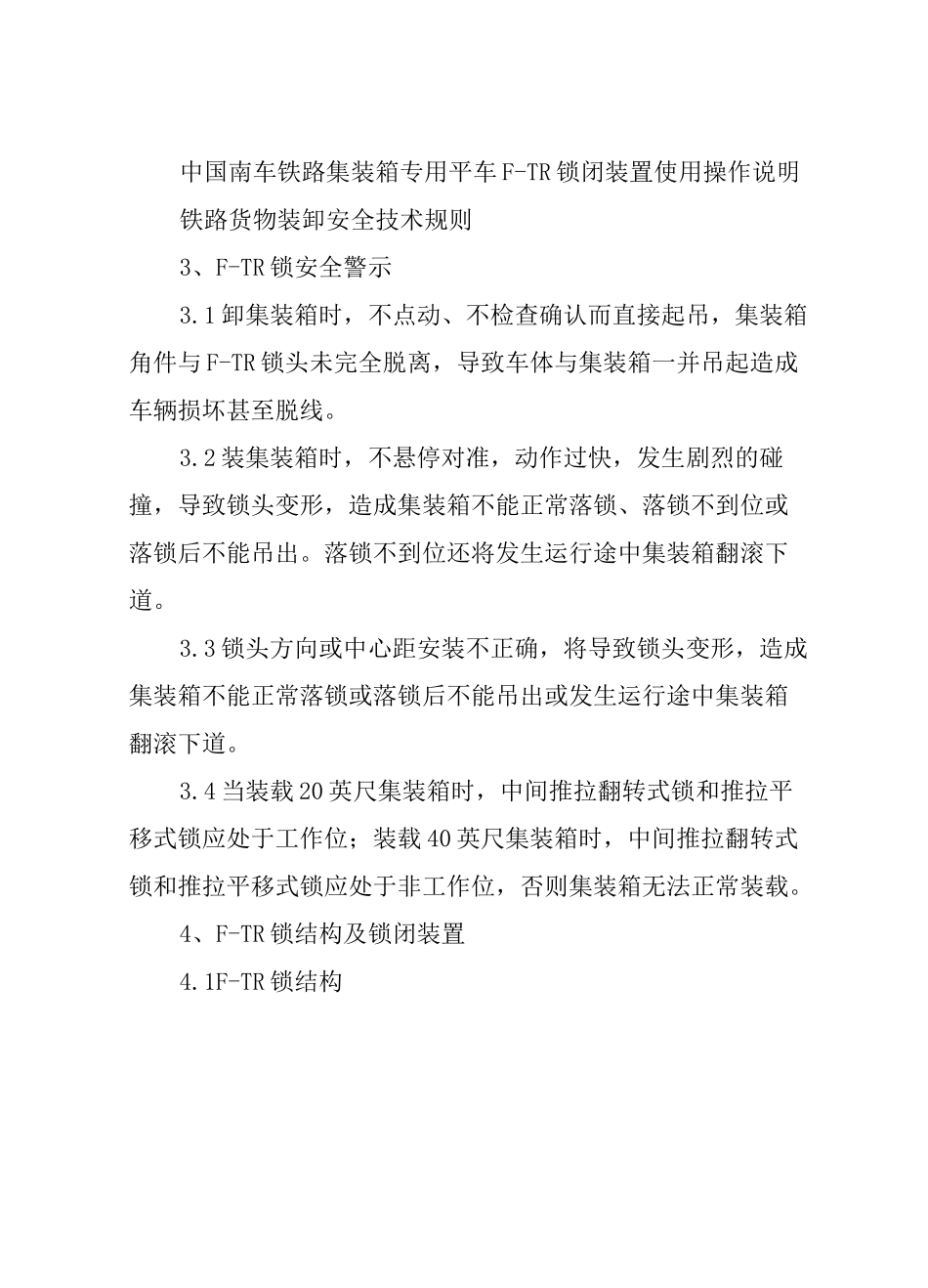

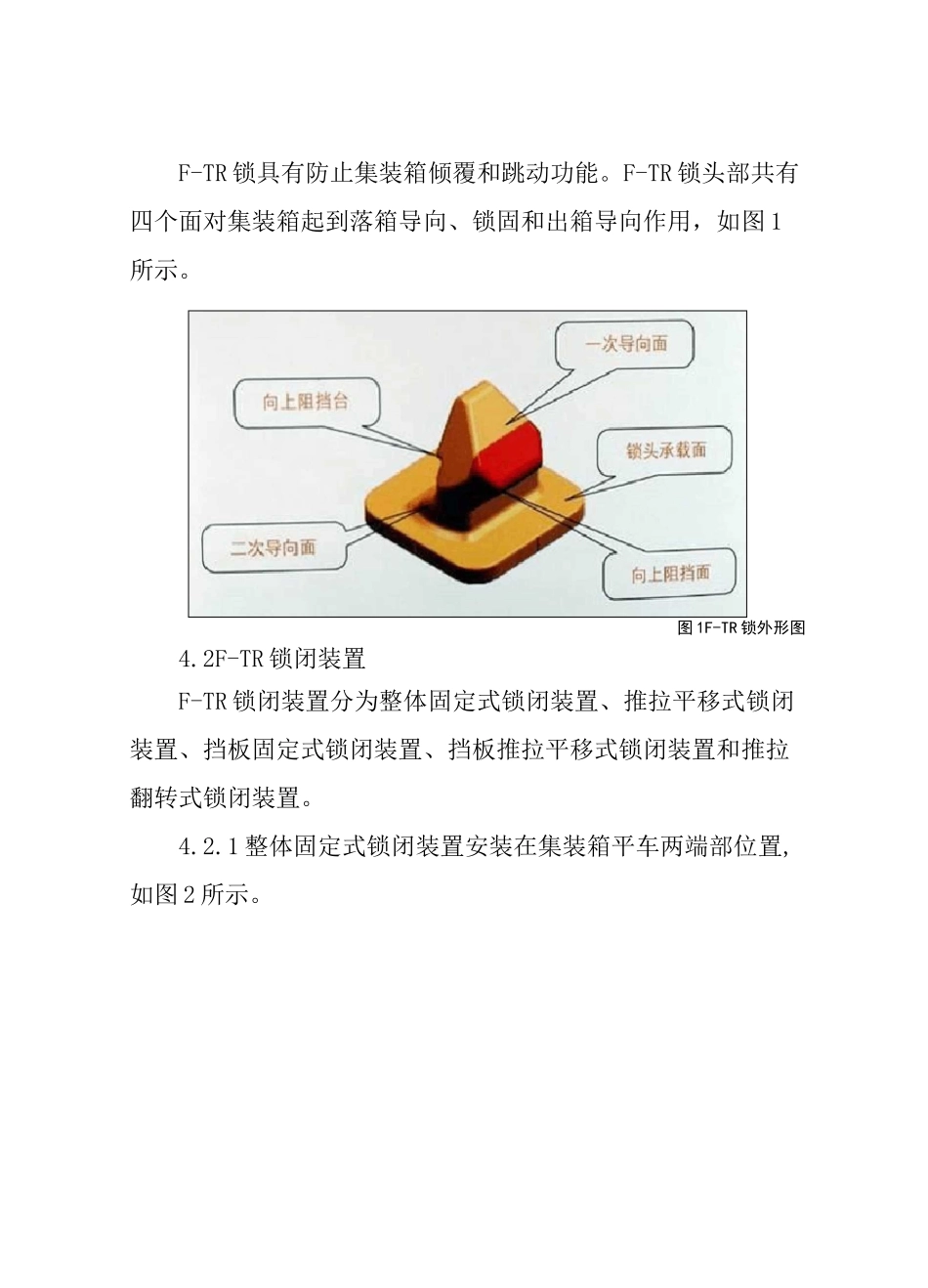

铁路集装箱平车（F-TR锁）装卸作业标准1、范围本标准规定了集装箱平车（F-TR锁）装卸作业程序、项目、内容和质量标准，明确了集装箱平车（F-TR锁）装卸作业安全风险相关环节的防控措施。本标准适用于铁路管辖的国家铁路、地方铁路、合资铁路、铁路专用线和专用铁路的集装箱平车（F-TR锁）装卸箱作业。2、规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本适用于本文件。GB10290—88集装箱在铁路上的装卸和加固TB/T3207—2008通用集装箱在铁路车站检查的技术要求TB/T2174—90铁路车站集装箱货运作业标准铁路货物运输规程铁路集装箱运输规则铁路货物运输管理规则铁路专用线专用铁路管理办法中国南车铁路集装箱专用平车F-TR锁闭装置使用操作说明铁路货物装卸安全技术规则3、F-TR锁安全警示3.1卸集装箱时，不点动、不检查确认而直接起吊，集装箱角件与F-TR锁头未完全脱离，导致车体与集装箱一并吊起造成车辆损坏甚至脱线。3.2装集装箱时，不悬停对准，动作过快，发生剧烈的碰撞，导致锁头变形，造成集装箱不能正常落锁、落锁不到位或落锁后不能吊出。落锁不到位还将发生运行途中集装箱翻滚下道。3.3锁头方向或中心距安装不正确，将导致锁头变形，造成集装箱不能正常落锁或落锁后不能吊出或发生运行途中集装箱翻滚下道。3.4当装载20英尺集装箱时，中间推拉翻转式锁和推拉平移式锁应处于工作位；装载40英尺集装箱时，中间推拉翻转式锁和推拉平移式锁应处于非工作位，否则集装箱无法正常装载。4、F-TR锁结构及锁闭装置4.1F-TR锁结构F-TR锁具有防止集装箱倾覆和跳动功能。F-TR锁头部共有四个面对集装箱起到落箱导向、锁固和出箱导向作用，如图1所示。图1F-TR锁外形图4.2F-TR锁闭装置F-TR锁闭装置分为整体固定式锁闭装置、推拉平移式锁闭装置、挡板固定式锁闭装置、挡板推拉平移式锁闭装置和推拉翻转式锁闭装置。4.2.1整体固定式锁闭装置安装在集装箱平车两端部位置,如图2所示。图2整体固定式锁闭装置4.2.2推拉平移式锁闭装置安装在集装箱平车中间位置，如图3所示。图3推拉平移式锁闭装置4.2.3挡板固定式锁闭装置安装在集装箱平车两端部位置,如图4所示。图4挡板固定式锁闭装置4.2.4挡板推拉平移式锁闭装置安装在集装箱专用平车中间位置，如图5所示。图5挡板推拉平移式锁闭装置4.2.5推拉翻转式锁闭装置安装在集装箱专用平车中间位置，如图6所示。作与5.1.1反向操作即可。图6推拉翻转式锁闭装置5、锁闭装置操作方法安装在集装箱平车中间位置的推拉平移式锁闭装置或推拉翻转式锁闭装置，根据作业实际情况，将其由工作位调整为非工作位或由非工作位调整为工作位的作业程序。5.1推拉平移式锁闭装置操作方法5.1.1推拉平移式锁闭装置由工作位变为非工作位，步骤操作如下：a打开挡板；b将锁头平移至外侧；c落下挡板即可，如图7所示。5.1.2推拉平移式锁闭装置由非工作位变为工作位，步骤操作与5.2.1反向操作即可。图7推拉平移式锁闭装置操作示意图5.2推拉翻转式锁闭装置操作方法5.2.1推拉翻转式锁闭装置由工作位变为非工作位，步骤操作如下：a先打开挡板；b将锁头平移至内侧；c转动锁头180°；d将朝下的锁头回移至原位；e翻下挡板即可，如图8所示。5.2.2推拉翻转式锁闭装置由非工作位变为工作位，步骤操图8推拉翻转式锁闭装置操作示意图6、F-TR锁装箱作业操作方法6.1装箱前检查6.1.1检查锁头表面情况。锁头表面无裂纹、无变形、无杂物等缺陷。6.1.2检查车体上有无杂物，各锁的安装方向正确。装40英尺集装箱时，中间锁头处于非工作位，同一箱位的四个锁头，同端同向，两端反向，如图9所示。6.1.3检查集装箱下角件及箱梁无变形、无杂物，将捆绑的铁线剪断清除干净。清理下角件内杂物时要将集装箱放置在地图9同一箱位的四个F-TR锁头布置示意图面或悬停在距地面0・5米以下或悬停锁头承载面上方120mm以上适当位置。6.2装集装箱6.2.1保证集装箱下落平稳，不允许发生剧烈碰撞。6.2.2落箱至箱体下角件距锁头承载面110mm〜130mm时，如图10所示，通知司机稍作停顿，引导司机调整大小车并旋转吊具，确认4个角件孔分...
