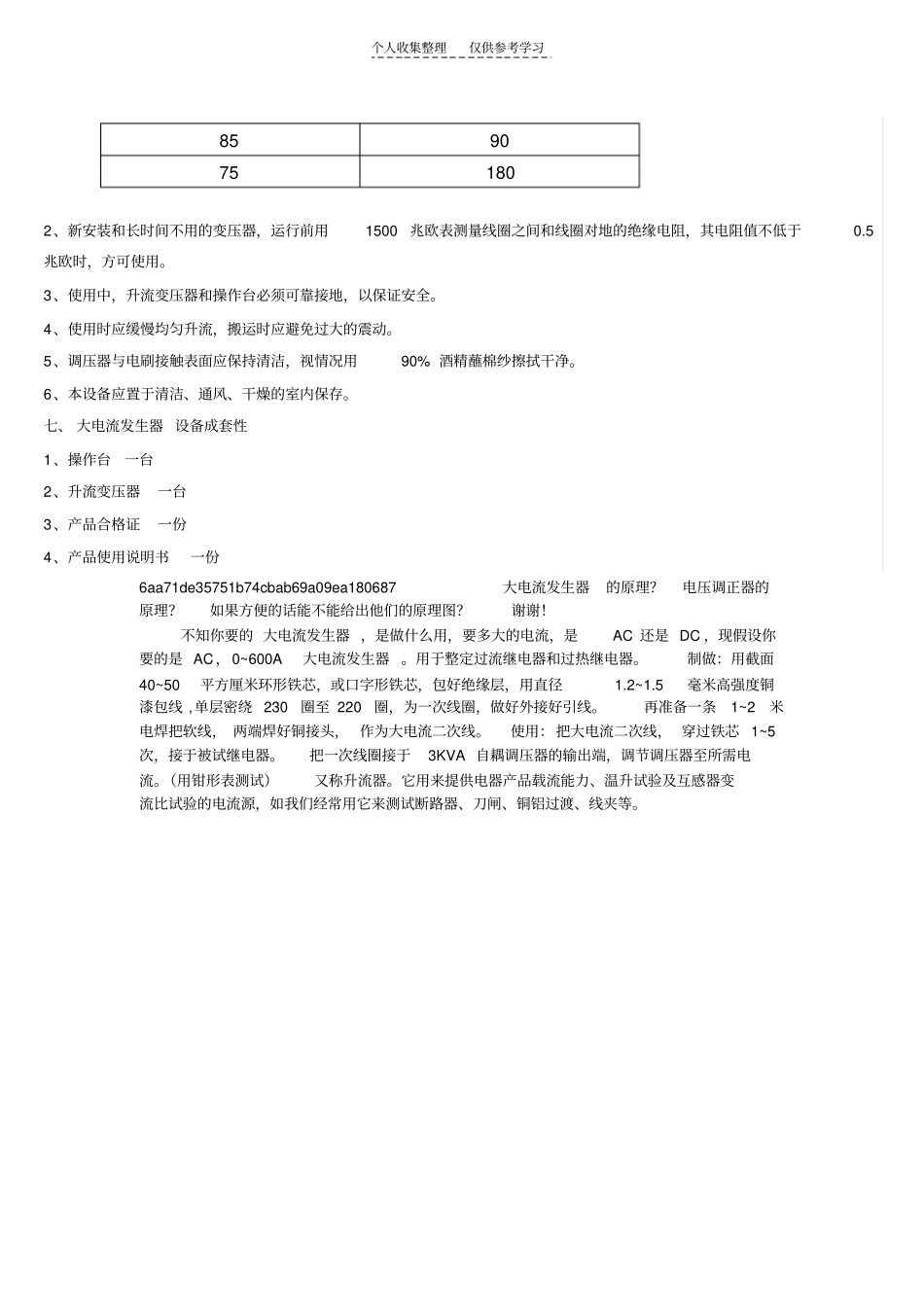

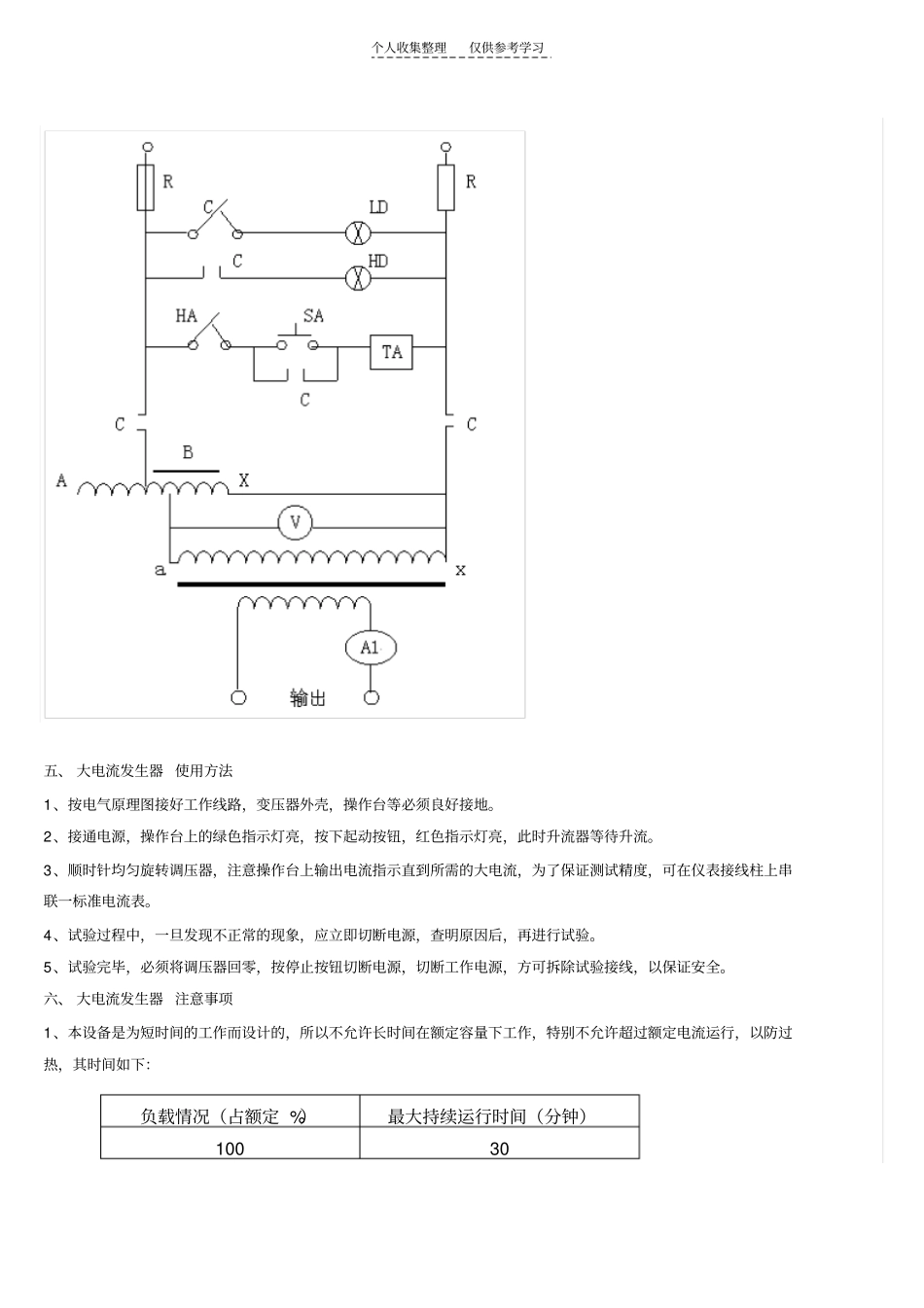

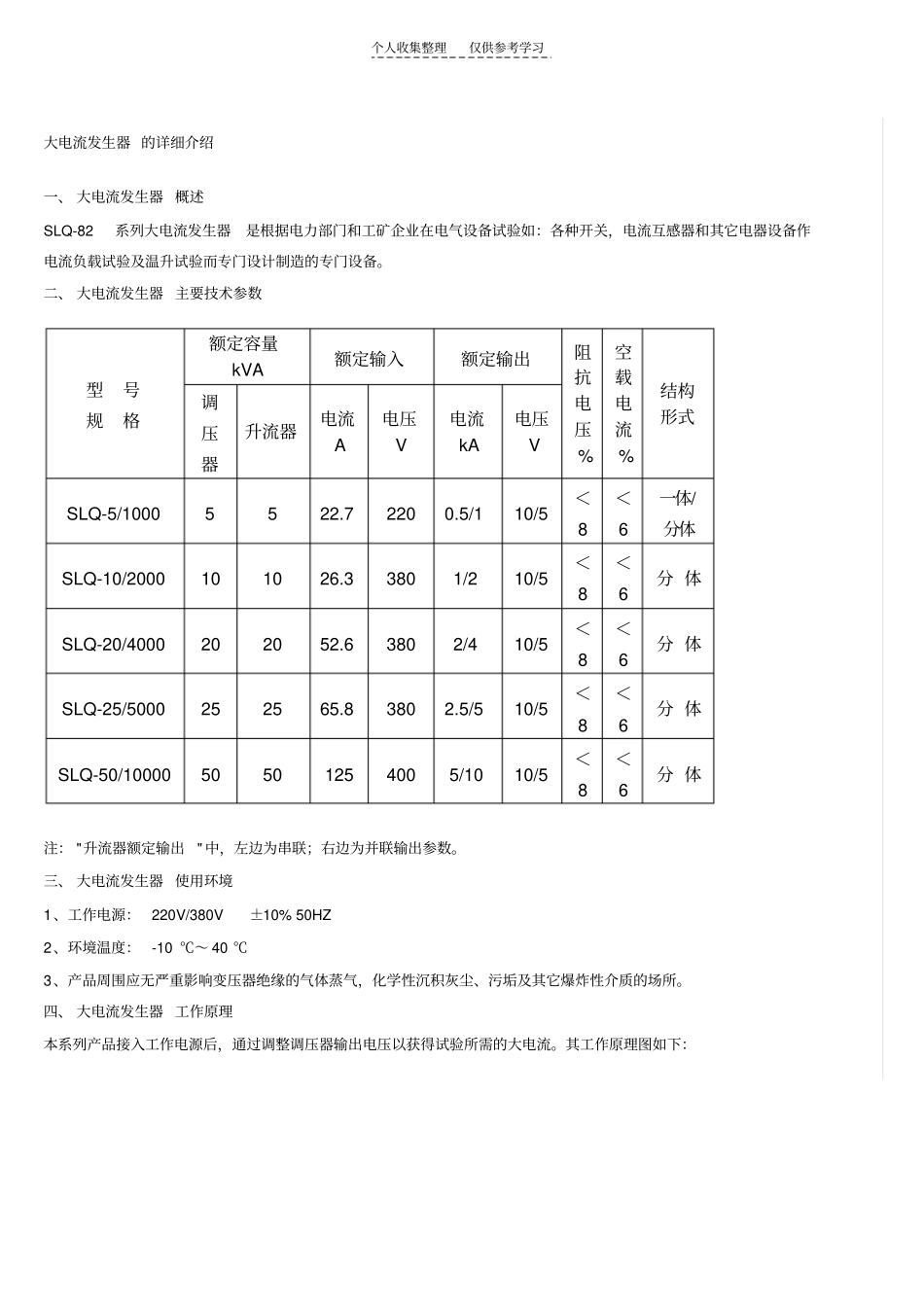

个人收集整理仅供参考学习大电流发生器的详细介绍一、大电流发生器概述SLQ-82系列大电流发生器是根据电力部门和工矿企业在电气设备试验如：各种开关，电流互感器和其它电器设备作电流负载试验及温升试验而专门设计制造的专门设备。二、大电流发生器主要技术参数型号规格额定容量kVA额定输入额定输出阻抗电压%空载电流%结构形式调压器升流器电流A电压V电流kA电压VSLQ-5/10005522.72200.5/110/5＜8＜6一体/分体SLQ-10/2000101026.33801/210/5＜8＜6分体SLQ-20/4000202052.63802/410/5＜8＜6分体SLQ-25/5000252565.83802.5/510/5＜8＜6分体SLQ-50/1000050501254005/1010/5＜8＜6分体注："升流器额定输出"中，左边为串联；右边为并联输出参数。三、大电流发生器使用环境1、工作电源：220V/380V±10%50HZ2、环境温度：-10℃～40℃3、产品周围应无严重影响变压器绝缘的气体蒸气，化学性沉积灰尘、污垢及其它爆炸性介质的场所。四、大电流发生器工作原理本系列产品接入工作电源后，通过调整调压器输出电压以获得试验所需的大电流。其工作原理图如下：个人收集整理仅供参考学习五、大电流发生器使用方法1、按电气原理图接好工作线路，变压器外壳，操作台等必须良好接地。2、接通电源，操作台上的绿色指示灯亮，按下起动按钮，红色指示灯亮，此时升流器等待升流。3、顺时针均匀旋转调压器，注意操作台上输出电流指示直到所需的大电流，为了保证测试精度，可在仪表接线柱上串联一标准电流表。4、试验过程中，一旦发现不正常的现象，应立即切断电源，查明原因后，再进行试验。5、试验完毕，必须将调压器回零，按停止按钮切断电源，切断工作电源，方可拆除试验接线，以保证安全。六、大电流发生器注意事项1、本设备是为短时间的工作而设计的，所以不允许长时间在额定容量下工作，特别不允许超过额定电流运行，以防过热，其时间如下：负载情况（占额定%）最大持续运行时间（分钟）10030个人收集整理仅供参考学习8590751802、新安装和长时间不用的变压器，运行前用1500兆欧表测量线圈之间和线圈对地的绝缘电阻，其电阻值不低于0.5兆欧时，方可使用。3、使用中，升流变压器和操作台必须可靠接地，以保证安全。4、使用时应缓慢均匀升流，搬运时应避免过大的震动。5、调压器与电刷接触表面应保持清洁，视情况用90%酒精蘸棉纱擦拭干净。6、本设备应置于清洁、通风、干燥的室内保存。七、大电流发生器设备成套性1、操作台一台2、升流变压器一台3、产品合格证一份4、产品使用说明书一份6aa71de35751b74cbab69a09ea180687大电流发生器的原理？电压调正器的原理？如果方便的话能不能给出他们的原理图？谢谢！不知你要的大电流发生器，是做什么用，要多大的电流，是AC还是DC，现假设你要的是AC，0~600A大电流发生器。用于整定过流继电器和过热继电器。制做：用截面40~50平方厘米环形铁芯，或口字形铁芯，包好绝缘层，用直径1.2~1.5毫米高强度铜漆包线,单层密绕230圈至220圈，为一次线圈，做好外接好引线。再准备一条1~2米电焊把软线，两端焊好铜接头，作为大电流二次线。使用：把大电流二次线，穿过铁芯1~5次，接于被试继电器。把一次线圈接于3KVA自耦调压器的输出端，调节调压器至所需电流。（用钳形表测试）又称升流器。它用来提供电器产品载流能力、温升试验及互感器变流比试验的电流源，如我们经常用它来测试断路器、刀闸、铜铝过渡、线夹等。
