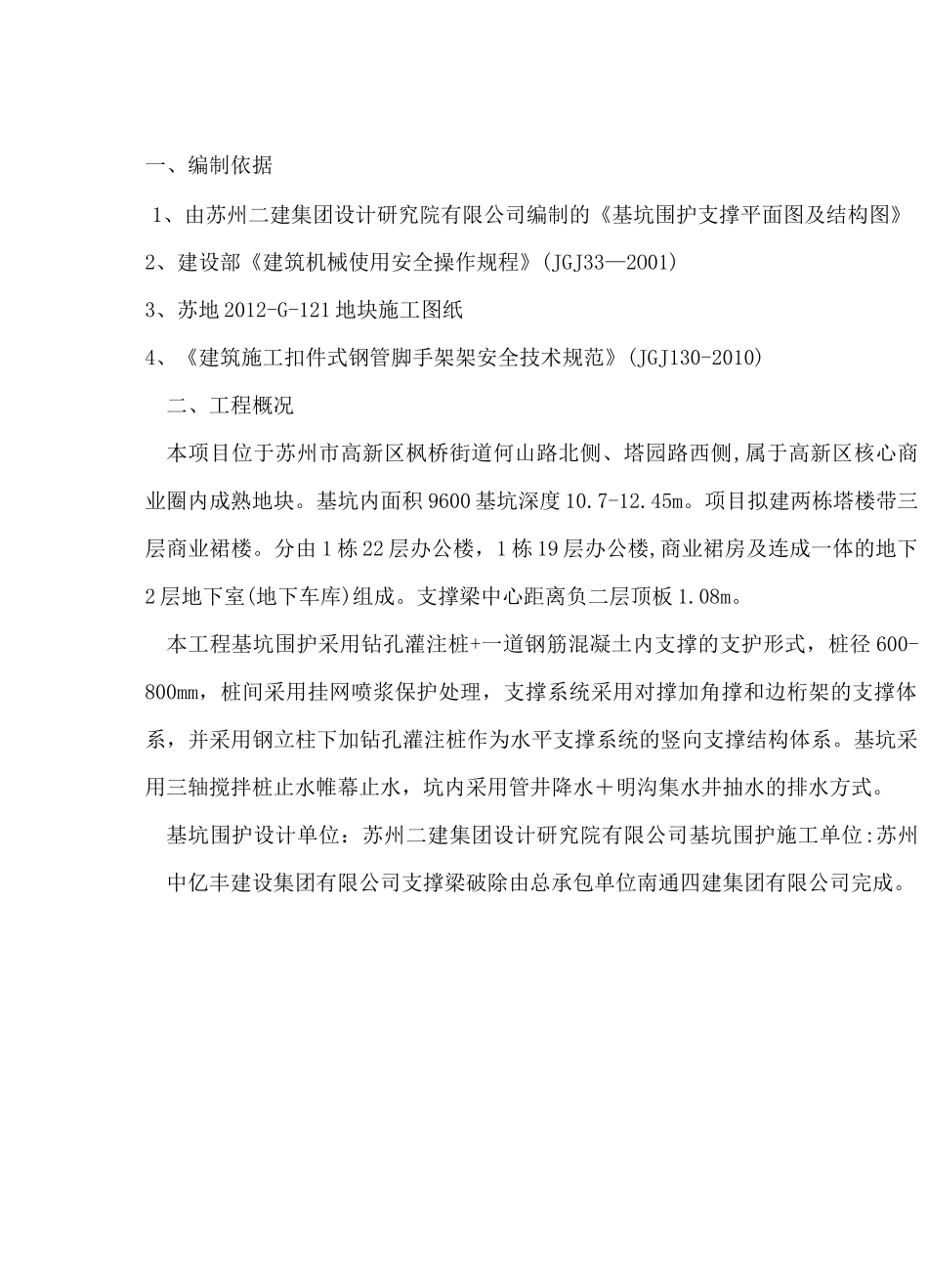

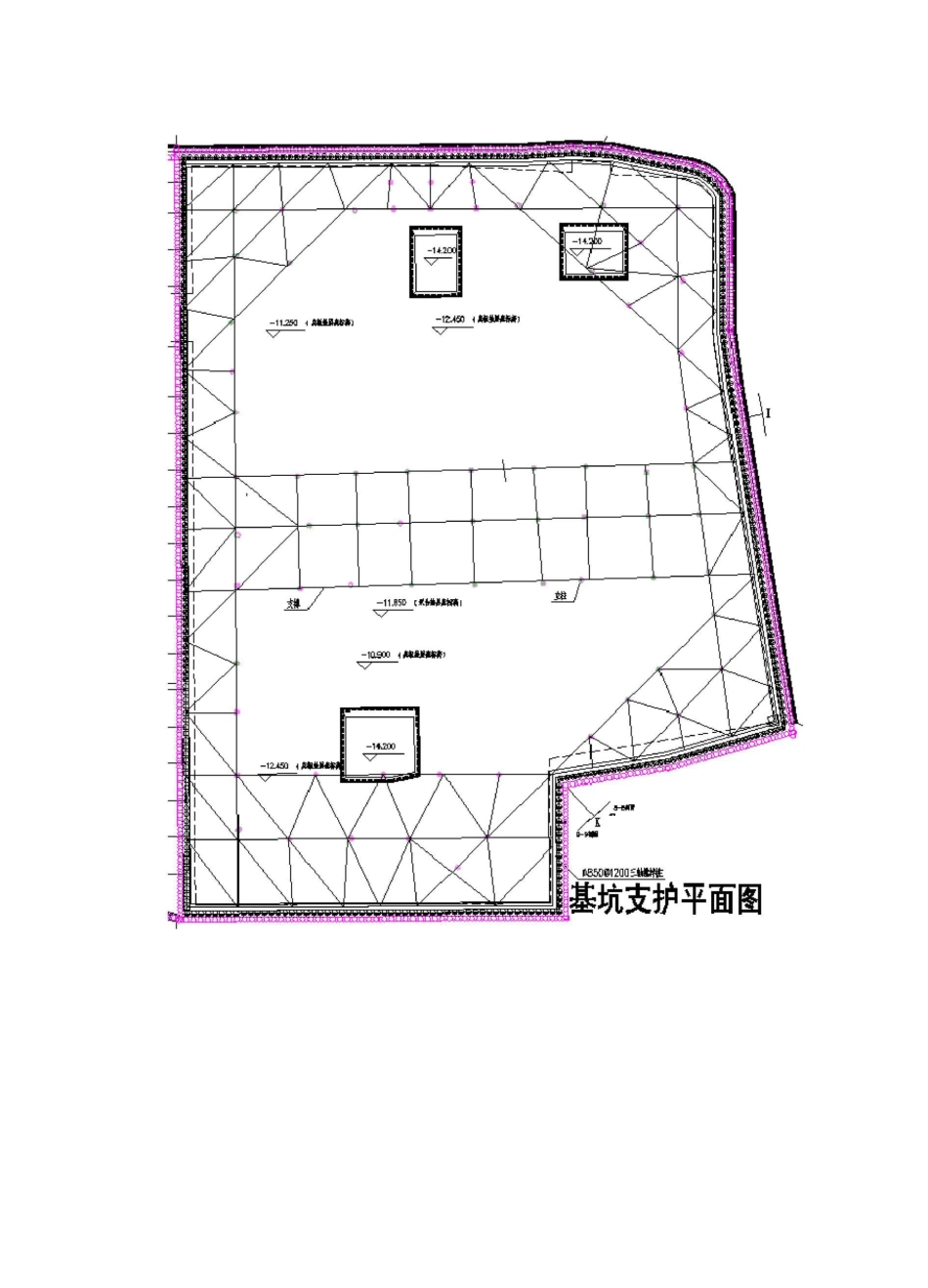

一、编制依据1、由苏州二建集团设计研究院有限公司编制的《基坑围护支撑平面图及结构图》2、建设部《建筑机械使用安全操作规程》(JGJ33—2O01)3、苏地2012-G-121地块施工图纸4、《建筑施工扣件式钢管脚手架架安全技术规范》(JGJ130-2010)二、工程概况本项目位于苏州市高新区枫桥街道何山路北侧、塔园路西侧,属于高新区核心商业圈内成熟地块。基坑内面积9600基坑深度10.7-12.45m。项目拟建两栋塔楼带三层商业裙楼。分由1栋22层办公楼，1栋19层办公楼,商业裙房及连成一体的地下2层地下室(地下车库)组成。支撑梁中心距离负二层顶板1.08m。本工程基坑围护采用钻孔灌注桩+一道钢筋混凝土内支撑的支护形式，桩径600-800mm，桩间采用挂网喷浆保护处理，支撑系统采用对撑加角撑和边桁架的支撑体系，并采用钢立柱下加钻孔灌注桩作为水平支撑系统的竖向支撑结构体系。基坑采用三轴搅拌桩止水帷幕止水，坑内采用管井降水＋明沟集水井抽水的排水方式。基坑围护设计单位：苏州二建集团设计研究院有限公司基坑围护施工单位:苏州中亿丰建设集团有限公司支撑梁破除由总承包单位南通四建集团有限公司完成。本工程混凝土内支撑的拆除顺序应从考虑基坑整体的安全性出发，遵循先角撑后对撑，先次梁后主梁，立柱两侧梁同时割断的拆撑原则根据地下室结构的施工顺序确定,首先对A、B区内支撑进行拆除,其次对C、D区内支撑进行拆除,最后对E区内支撑进行拆除。Wil-25J!n-11删-1.DM+3.C0IDW7M1斑I=i3D：ji/r]"I=icr2ItL二礎I〕殖20P|8j&|ii'CMhorf辄oooOHAD迂支黠面锲表中曲騎IlTi-4.300wimm)GL3ZCL1關栗［mm)ZCL2传力架〔mm、CLL1mm〕LKL11200X9001200X90D1000X800700X70D700X700顽颂0三、施工安排及工艺流程3.1、拆除工艺流程搭设混凝土支撑操作脚手架一轮式150型炮头机一清渣3.2、施工部署采用2台轮式150型炮头机负责混凝土支撑凿除，在6:00~18:00工作时间之间进行施工，避免扰民。1台铲车负责垃圾清运至渣土车外运。根据施工机械一览表，150轮式炮头机总重量约6200kg,尺寸为5198*2140*2920,查结构设计总说明楼面荷载为4KN/tf，附加施工荷载，经计算，楼面能够承受如上荷载。在局部存在架空层的部位,采用搭设脚手架操作平台,利用轮式150型炮头机进行凿除。原结构梁、板钢筋在支撑梁凿除时需加强保护,不能损伤。施工准备时，2台炮头机在预先铺设好的钢板上行驶至负二层顶板上,开始作业前，每台炮头机下面铺放钢板，保护顶板不受破坏。开始作业后，每台炮头机由专人负责对作业区域洒水，预防扬尘。本工程混凝土支撑凿除以两台轮式150型炮头机为主，配合空压机人工风镐进行清理，分段拆除。混凝土内支撑拆除时,先将混凝土支撑次梁先行凿除，后凿除混凝土支撑主梁及边梁。两台炮头机分别从基坑西南角（B区）和东南角（A区）开始破除作业。炮头机行走路线应避开有插筋的位置或区域。镐头不得触碰钢筋。相邻的几根插筋可以事先临时扎成一束,尽可能避让镐头。局部炮头机打不到的地方（包括围檩）和支撑点用人工风镐破碎：先将主支撑梁上面及侧面的保护层凿掉,剥出主钢筋,用氧气将主钢筋割断，进行破碎，然后再破碎支撑点及围檩，碎块在300*300以内。所有支撑梁连系梁底部钢筋待全部破碎后再进行割断清理。清理垃圾及时跟进，保证有足够的施工操作面。垃圾禁止堆积，避免对楼面产生较大荷载,铲车清理出的垃圾立即用渣土车运走。人工10楼面设计荷载为4KN/F,砼渣按2t/m3计算，砼渣大小控制在300*300以内，经计算楼面不宜堆积砼渣。3．3施工组织及机具（一）、管理网络项目经理机］人各组职责:机施组：负责支撑的机械拆除。安全组：各个施工环节各设专职安全员1名，负责各工序的安全检查、监督，发现安全隐患停止作业及时上报、整改。协调组:负责内外协调，沟通业主、监理、钢结构安装等，包括周边单位的所有事宜。（二）、施工人员组织项目经理:王安静施工负责:李业发技术负责：王安静安全负责：吴永祥(三)、施工机具:轮式炮头机2台铲车1台对讲机4台其它若干建筑机械一览表I-辆制血企业划称哲蚀曲厲节器名称乐丁辑里号打石珏-虻底珈含鹰对细巧门塩副机号32.想料种逐话一汕狂16.*F^<■22.ttiM...
