天然气管沟开挖施工方案VIP免费

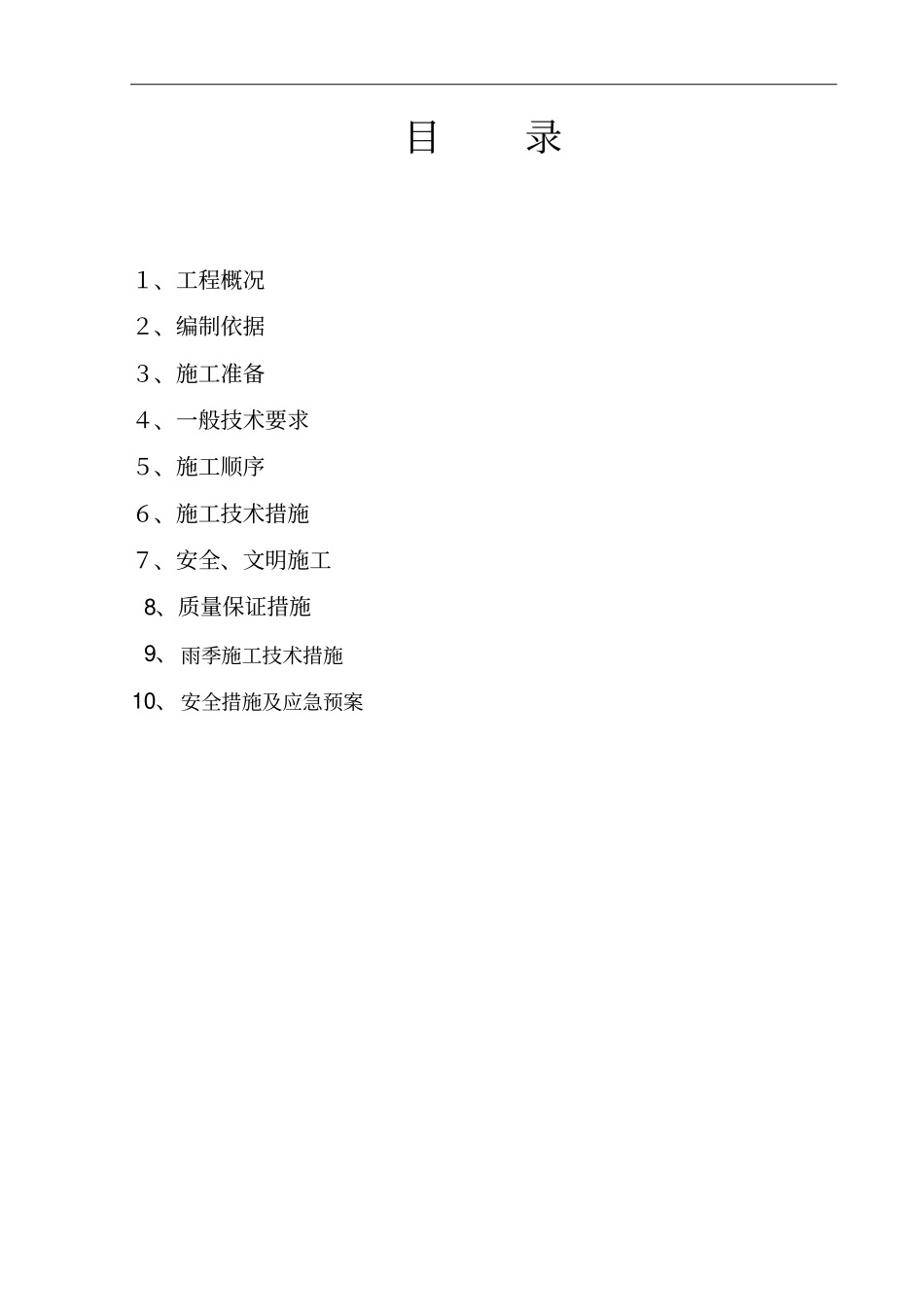

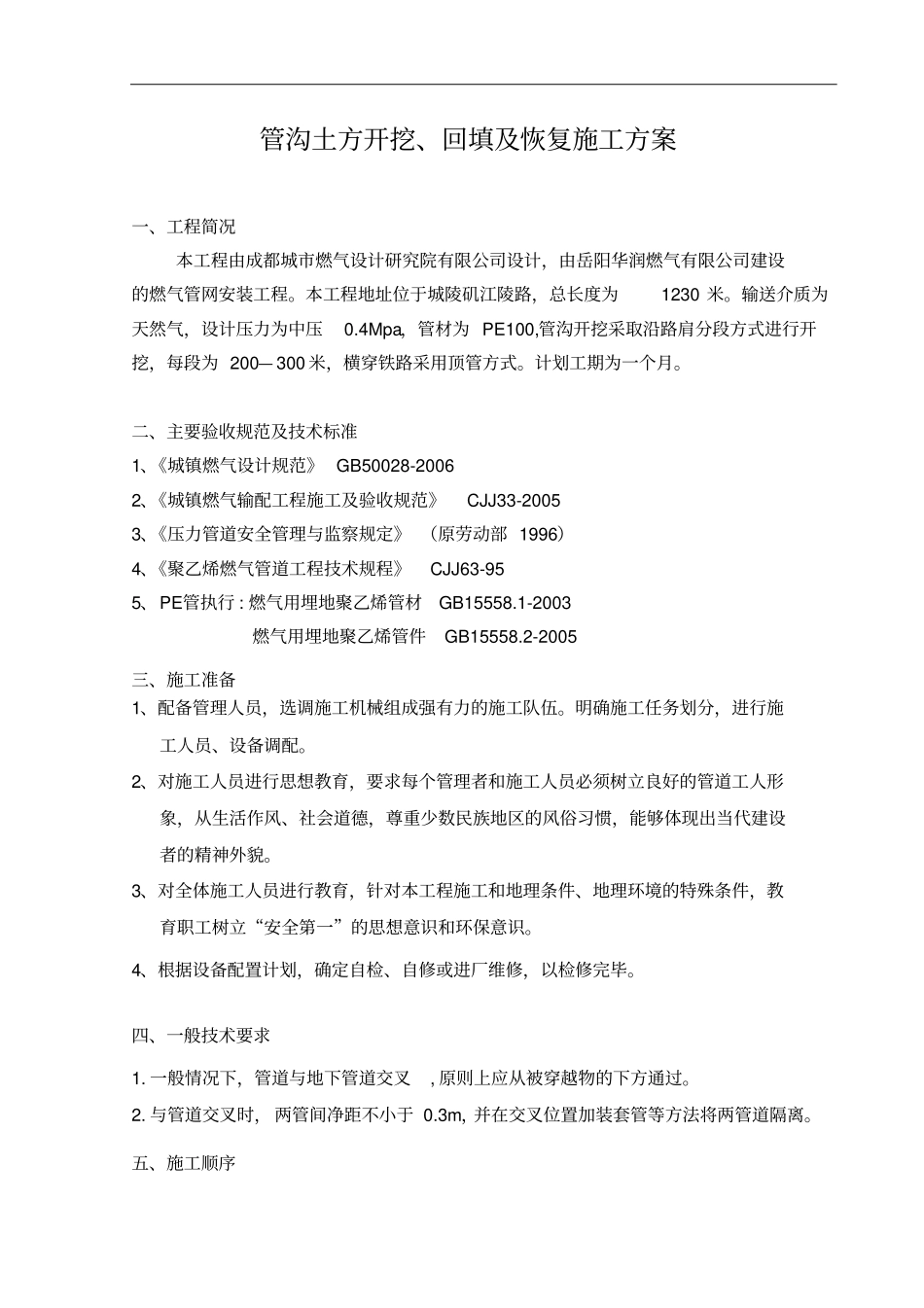

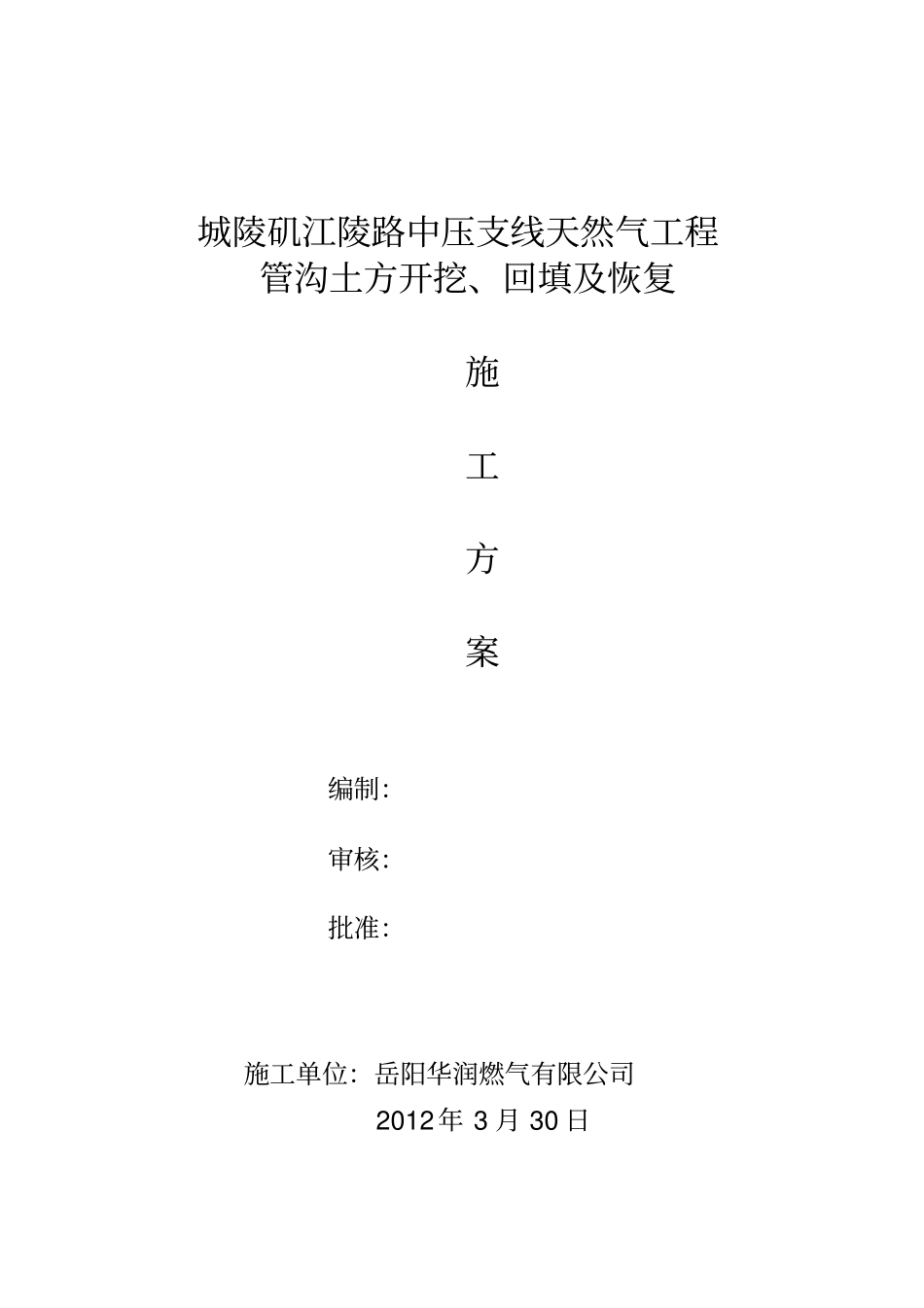

城陵矶江陵路中压支线天然气工程管沟土方开挖、回填及恢复施工方案编制：审核：批准：施工单位：岳阳华润燃气有限公司2012年3月30日目录１、工程概况２、编制依据３、施工准备４、一般技术要求５、施工顺序６、施工技术措施７、安全、文明施工8、质量保证措施9、雨季施工技术措施10、安全措施及应急预案管沟土方开挖、回填及恢复施工方案一、工程简况本工程由成都城市燃气设计研究院有限公司设计，由岳阳华润燃气有限公司建设的燃气管网安装工程。本工程地址位于城陵矶江陵路，总长度为1230米。输送介质为天然气，设计压力为中压0.4Mpa，管材为PE100,管沟开挖采取沿路肩分段方式进行开挖，每段为200—300米，横穿铁路采用顶管方式。计划工期为一个月。二、主要验收规范及技术标准1、《城镇燃气设计规范》GB50028-20062、《城镇燃气输配工程施工及验收规范》CJJ33-20053、《压力管道安全管理与监察规定》（原劳动部1996）4、《聚乙烯燃气管道工程技术规程》CJJ63-955、PE管执行:燃气用埋地聚乙烯管材GB15558.1-2003燃气用埋地聚乙烯管件GB15558.2-2005三、施工准备1、配备管理人员，选调施工机械组成强有力的施工队伍。明确施工任务划分，进行施工人员、设备调配。2、对施工人员进行思想教育，要求每个管理者和施工人员必须树立良好的管道工人形象，从生活作风、社会道德，尊重少数民族地区的风俗习惯，能够体现出当代建设者的精神外貌。3、对全体施工人员进行教育，针对本工程施工和地理条件、地理环境的特殊条件，教育职工树立“安全第一”的思想意识和环保意识。4、根据设备配置计划，确定自检、自修或进厂维修，以检修完毕。四、一般技术要求1.一般情况下，管道与地下管道交叉,原则上应从被穿越物的下方通过。2.与管道交叉时，两管间净距不小于0.3m，并在交叉位置加装套管等方法将两管道隔离。五、施工顺序管沟开挖的质量对管道的埋深质量影响较大，埋深达不到设计要求，将影响以后的安全运行。管沟开挖要依图进行，如遇见和图纸不符情况应及时上报监理，得到监理指令后方可进行开挖。1、首先对图纸所定管位进行探测，探测分仪器探测和挖坑探测，探明管位下方有无其他管路等障碍物，并设置醒目的标志，方可进入下步程序。2、放线：管位为中线，放出管沟放坡的边线，在保证管沟深度的前提下，以保证不塌方为宜。3、开挖方式：风炮机破砼面人工开挖。4、管沟开挖A、管道沟槽应按设计要求的平面位置和标高开挖，管沟开挖应使沟底原土层不被拢动，人工开挖且无地下水时，槽底宜预留50-100㎜，机械开挖或有地下水时，槽底宜预留200㎜，预留部分的管道安装前用人工清底，如局部超挖，需用砂土或素土填补并分层夯实。管沟堆土宜一边堆放，另一边作安装场地或安全通道。挖出的旧构筑物、石块、砖块、木块、垃圾等杂物与泥土应分别堆放。沟底遇有不易清除的块石等坚硬物体及凡可能引起不均匀沉降的地段，其他基应深挖至设计标高以下200㎜铺垫砂土或素土，并夯实平整。管沟内现场接点处按需加宽。沟槽没有支撑时，二边另外支撑宽度。由于该施工地段原地下情况不明，因而管沟的开挖以人工挖掘及修坡，为防止塌方局部采用打桩防护。B、开挖中严格控制沟槽直顺度，沟底标高，严禁超挖，并对相邻管线做好保护措施，清除沟底硬、杂物；管道安装前人工清底至设计标高，如下雨，必须每隔25米设一集水坑，配备足够水泵，严禁发生积水泡槽现象；间距6-10米进行检查验收，合格后方可进入下一道工序施工。5、警示带、示踪线设A、警示带、示踪线、施工步骤管线上方绑扎示踪线→管线上方回填沙10cm→回填土管顶上方50cm敷设聚乙烯警示带→探测并读取信息验证→整理信息归档B、管线敷设到沟底调整完成后，在覆土之前，在管体的正上方表面绑扎示踪线，示踪线的连接和拐弯变向的折叠要符合规范，以确保示踪线的导电性。C、示踪线敷设完成后使用管道电缆探测器对示踪线进行可探性测试，以确保警示带连接妥当，对示踪线进行导电性检查，并同步进行记录。D、根据设计要求敷设聚乙烯警示带。E、警示带的敷设应在管线上方，左右偏移±10cm。F、警示带的敷设平整，不得扭曲、缠绕，字面朝上。G、探测并读取信息验...
