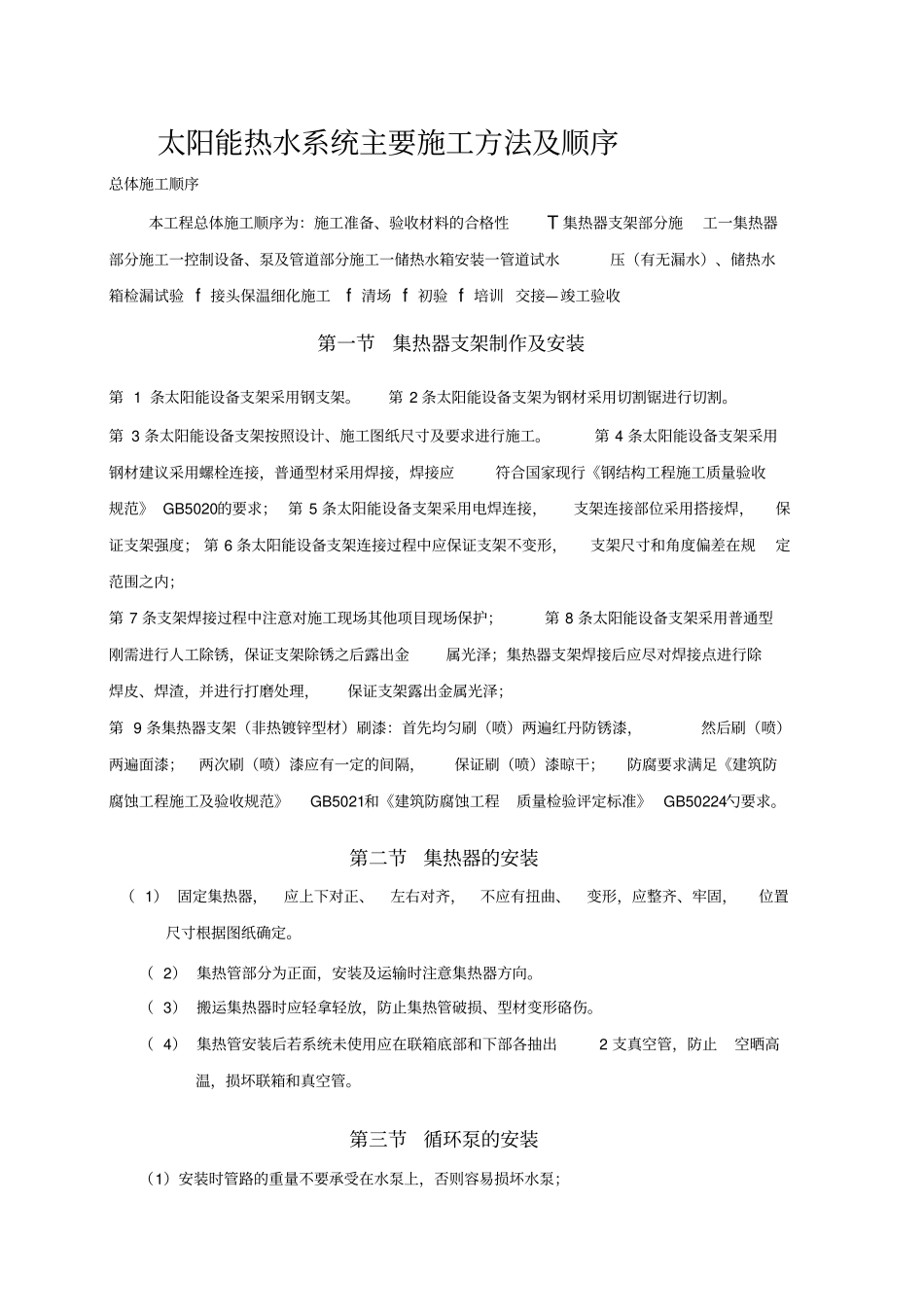

太阳能热水系统主要施工方法及顺序总体施工顺序本工程总体施工顺序为：施工准备、验收材料的合格性T集热器支架部分施工一集热器部分施工一控制设备、泵及管道部分施工一储热水箱安装一管道试水压（有无漏水）、储热水箱检漏试验f接头保温细化施工f清场f初验f培训交接—竣工验收第一节集热器支架制作及安装第1条太阳能设备支架采用钢支架。第2条太阳能设备支架为钢材采用切割锯进行切割。第3条太阳能设备支架按照设计、施工图纸尺寸及要求进行施工。第4条太阳能设备支架采用钢材建议采用螺栓连接，普通型材采用焊接，焊接应符合国家现行《钢结构工程施工质量验收规范》GB5020的要求；第5条太阳能设备支架采用电焊连接，支架连接部位采用搭接焊，保证支架强度；第6条太阳能设备支架连接过程中应保证支架不变形，支架尺寸和角度偏差在规定范围之内；第7条支架焊接过程中注意对施工现场其他项目现场保护；第8条太阳能设备支架采用普通型刚需进行人工除锈，保证支架除锈之后露出金属光泽；集热器支架焊接后应尽对焊接点进行除焊皮、焊渣，并进行打磨处理，保证支架露出金属光泽；第9条集热器支架（非热镀锌型材）刷漆：首先均匀刷（喷）两遍红丹防锈漆，然后刷（喷）两遍面漆；两次刷（喷）漆应有一定的间隔，保证刷（喷）漆晾干；防腐要求满足《建筑防腐蚀工程施工及验收规范》GB5021和《建筑防腐蚀工程质量检验评定标准》GB50224勺要求。第二节集热器的安装（1）固定集热器，应上下对正、左右对齐，不应有扭曲、变形，应整齐、牢固，位置尺寸根据图纸确定。（2）集热管部分为正面，安装及运输时注意集热器方向。（3）搬运集热器时应轻拿轻放，防止集热管破损、型材变形硌伤。（4）集热管安装后若系统未使用应在联箱底部和下部各抽出2支真空管，防止空晒高温，损坏联箱和真空管。第三节循环泵的安装（1）安装时管路的重量不要承受在水泵上，否则容易损坏水泵；（2）泵与电机是整体结构，安装时无需调整；（3）安装时必须拧紧地脚螺栓，防止启动时发生振动影响泵的性能并在底座加装减震垫；（4）安装泵前应仔细检查泵流道内有无影响水泵运行的硬物，避免影响水泵部件；（5）为了维修方便和安全使用，在泵的入口管路上安装过滤器、调节阀、压力表；（6）安装管路前检查水泵的转子部件，无摩擦声或卡死现象，否则将泵拆开检查原因；（7）水泵接线完毕需试运转，试运转通电2秒钟，看水泵叶轮转向是否正常；8）循环泵一定固定好，做好减震、过滤、保温措施，且安装维修阀门，第一次使用时一定要排除泵体内部的残留空气。（9）循环水泵、电磁阀安装在室外应注意防雨，冬季注意防冻。第四节集热系统防雷安装一般要求：（1）太阳能热水器处于避雷针（带）的有效保护范围内。（2）太阳能热水器的整个电源线路要采取屏蔽保护（最好能够在电源开关处安装电源避雷装置）。（3）水位水温传感器和微电脑全自动控制仪应采用金属屏蔽保护。（4）太阳能热水器的金属架应做接地处理。（5）增加消费者自身的安全意识，在雷雨天不要使用太阳能热水器，并拔掉电源插头。（6）太阳能热水系统避雷安装措施按照建筑物防雷设计规范GB50057—94设计规范，居民房一般是第二类防雷建筑，如太阳能装置高于避雷带，宜将最高点金属物用40*4镀锌扁铁（或圆钢）、10mm以上的多股铜芯线与屋顶避雷带可靠连接，焊接要求：扁钢接地线搭接长度为扁钢宽度的2倍（当宽度不同时，搭接长度以宽的为准）至少三面焊接；圆钢接地线搭接长度为圆钢直径的6倍（当直径不同时，搭接长度以直径大的为准）且应两面焊接。螺栓连接的要增加弹簧垫圈，以保证连接较为可靠。如低于高处避雷带，要分析太阳能是否在高点避雷带的保护伞形下，是就不用另外保护，如不是，需要按前述方法连接（避雷针的保护范围大体上等于以避雷针高度的1.5倍为半径所作的圆的范围内。对于矩形、复杂形状以及大范围的被保护物，可采用两支或多支避雷针进行保护）。避雷引下线在地面以上1.7m长的一段，用角钢或硬塑料管保护，采用2支及以上引下线时，应在距地1.8m处做断接卡子，供测量接地电阻使用。当采用不同材质的导体进行压接时，压接处应用热镀锡处理。接地装置...
